Erfindung
Russische Föderation Patent RU2210849

Regenerative ELEKTRO WANDLER

Regenerative ELEKTRO WANDLER

Name des Erfinders: Oleg Nosov
Der Name des Patentinhabers: Oleg Nosov
Korrespondenzadresse: .. 144006, Region Moskau, Elektrostal, Lenin Avenue, 1, kv.183, ON Nosov
Startdatum des Patents: 2001.12.27

Die Erfindung bezieht sich auf das Gebiet der Elektrotechnik und Maschinenbau und kann für die Energiespeicherung und Energieumwandlung verwendet werden. Das technische Ergebnis der Erfindung ist ein multifunktionales elektromechanischen Vorrichtung zu schaffen, die die Prozesse der Akkumulation und Übertragung von mechanischer Energie zu steuern, und eine Energieform in eine andere umzuwandeln. Das Wesen der Erfindung besteht darin, daß der Wandler ein Gehäuse gelegt umfasst darin und Ausgangswelle, mindestens 3 aufeinanderfolgend Mechanismus Mechanismus eines Kreis Zentralrad konfiguriert als Differenzumwandlungs installierte eine dominant negative Variables-Übersetzungsverhältnis aufweist, wenn unrunden zentralen Zahnrades gestoppt, die beiden Abtriebswelle, ist eine von der fest mit dem nicht-kreisförmigen zentralen Rad verbunden wird angetrieben, und die zweite Abtriebswelle ist einstückig und wird durch wenigstens drei hohlen koaxialen Wellen fest verbunden sind mit Zahnrädern Bildung des Verbund Zentralrad, wird der Träger mit der Antriebswelle starr verbunden gebildet Achse und Trag zweireihigen Satelliten Vermaschung mit dem Zentralrad und jeweils eine kinematische Verbindungswelle koaxial mit der Abtriebswelle bereitstellt. Massiver Geräte sind als Elektro, Armaturen und Spulen starr an ihren koaxialen Wellen befestigt ist, einen integralen Abtriebswelle bildet. Koaxiale Wellen Kontaktringe fixiert elektrisch voneinander isoliert und von den koaxialen Wellen und sind elektrisch mit Spulen von Elektromagneten verbunden ist. Der Wechselrichter mit einem Positionssensor des Satelliten relativ zu dem nicht-kreisförmigen zentralen Rad ausgestattet ist, erzeugt Signalimpulse des elektrischen Stroms, und die Elektromagnete werden durch Impulse von elektrischem Strom synchronen Phasenlage des Satelliten relativ zu dem nicht-kreisförmigen zentralen Rad an die entsprechende Magnetspule zugeführt wird gesteuert in Abhängigkeit von der Betriebsart des Wechselrichters.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf den Maschinenbau und für die Energieumwandlung und Akkumulation verwendet werden.

Bekannte elektromahovichny Batterie. Siehe. Erfinderzertifikat der UdSSR 544049, Kl. N 02 K 7/02, 1977 g. Vorrichtung umfasst einen äußeren Stator und einen Rotor mit einem Rand von Coiled magnetisch leitfähigem Material, Ballast Spulen in Kontakt mit dem inneren Rand versehen ist, der Nabe, wobei der verstärkte Rand, Kurzschlußwicklung. Das Vorschaltgerät wird als radial magnetisierte Magneten ausgelegt, an der Innenfläche des Rotors verteilt sind und in den Schlitzen der Nabe montiert mit abwechselnder Polarität.

Der Nachteil dieser Batterie ist die Möglichkeit, nur die mechanische Energie zurückzukehren.

Bekannte und regeneratives Bremsen. Siehe. Erfinderzertifikat der UdSSR 171607, Cl. 47 h, 23, F 16 H 33/02, 1977. Die Vorrichtung umfasst ein Schwungrad mit veränderlichem Übersetzungsverhältnis angetrieben wird, als eine Kassetteneinheit mit einem differenzierten metallischen oder einer nichtmetallischen flexiblen Band mit einer Sicherheitsvorrichtung versehen ist, mit zwei Umkehrmechanismen jeweils mit einer Freilaufkupplung versehen ist, und Kupplungs elastischen Verbindungen.

Der Nachteil dieser Vorrichtung ist eine kontinuierliche Veränderung des Übersetzungsverhältnisses in dem Getriebe und Schwungrad-Energie Auswahl daraus.

Ein weiterer Nachteil ist die Komplexität und Unzuverlässigkeit der Konstruktion.

In der Nähe von dem technischen Wesen der Erfindung ist eine elektromechanische Energiespeicherung. Siehe. Urheberrecht Zertifikat der UdSSR 1126746, Kl. F 16 H 33/02, 1985. Die Vorrichtung umfasst einen Motor-Generator mit einem Rotor, einem Stator und einem Schwungrad, eingeschlossen in einem abgedichteten Gehäuse mit einer Bremse am Gehäuse angeordnet vorgesehen ist, ist dieser drehbar angebracht ist und der Stator ist an der inneren Oberfläche des Gehäuses.

Der Nachteil dieser Batterie ist die Unfähigkeit, mit einer großen rotierenden Schwungrad Geschwindigkeit an die Zapfwelle glatt verbinden.

Die Aufgabe der vorliegenden Erfindung ist eine multifunktionelle elektromechanischen Vorrichtung zu schaffen, so dass die Prozesse der Akkumulation und Übertragung von mechanischer Energie zu verwalten, und eine Energieform in eine andere umzuwandeln.

Die gestellte Aufgabe wird dadurch gelöst, daß der elektromechanische Wandler ein Gehäuse regenerative darin und Ausgangswelle, mindestens 3 installiert angeordneten nacheinander Mechanismus durch ein Getriebe mit variablem Übersetzungsverhältnis und massive Einheiten kinematischen und elektromagnetische Kommunikation gemäß der Erfindung gebildet Umwandeln gesetzt sukzessive Umwandlungsmechanismen in Form eines Differentialmechanismus aus einem kreisförmigen Zentralrades sind eine dominant negative Variables-Übersetzungsverhältnis aufweist, wenn unrunden zentralen Zahnrad, wobei die beiden Abtriebswellen gestoppt, von denen einer starr mit einem nicht-kreisförmigen zentralen Zahnrad verbunden ist und angetrieben wird, und die zweite Abtriebswelle ist ein zusammengesetztes, und mindestens drei Hohl koaxiale Wellen gebildet durch starr verbunden sind mit Zahnrädern des Verbund Zentralrad bildet, ist der Träger starr mit der Antriebswelle verbunden ist und der Lagerachse des Satelliten, die in Eingriff mit der nicht kreisförmige und Verbundzentralräder und eine kinematische Verbindung jedes der koaxialen Welle Bereitstellen angetriebenen die Welle, feste Einheiten sind als Elektromagneten, Armaturen und Spulen an ihren koaxialen Wellen starr befestigt ist, als integraler Abtriebswelle koaxialen Wellen Kontaktringe befestigt elektrisch voneinander isoliert auf koaxialen Wellen und elektrisch mit den Spulen von Elektromagneten gebildet wird, wobei Wandler mit einer Position des Satelliten relativ ausgestattet mit dem nicht-kreisförmigen zentralen Rad erzeugt Signalimpulse des elektrischen Stroms, und die Elektromagnete werden durch Impulse von elektrischem Strom versorgt Synchronphase in Übereinstimmung mit den Bestimmungen des Satelliten relativ zu dem nicht-kreisförmigen zentralen Rad an die entsprechende Magnetspule in Abhängigkeit von der gewünschten Betriebsart des Wandlers gesteuert.

Impulse von elektrischem Strom zu der elektromagnetischen Spule zugeführt wird durch die Kontakte und Schleifringe der Stromversorgung gesteuert Signalimpulse des elektrischen Stroms, erzeugt durch Sensoren der Satelliten in Bezug auf den Bestimmungen des unrunden Zentralrad Differentialmechanismus gleitet.

Der Träger des Differentialmechanismus ausgeführt und massive Speicherung mechanischer Energie.

Eine solche konstruktive Ausführung des elektromechanischen regenerative Wandler das Erreichen des technischen Ergebnisses durch die entsprechenden kinematischen verbindet drei Ausgangswelle des Differentialmechanismus mit kontrolliertem massiven Einheiten, die Verwendung eines massiven Träger zum Speichern mechanischer Energie und deren Übertragung auf die Abtriebswelle angegeben gewährleisten. Anwendungsknoten Synchronisations und Stromversorgung ermöglicht die Wirkungsweise der Vorrichtung zu verändern, mechanische Energie aus dem massiven Käfigantriebs oder Abtriebswelle oder umgekehrt, und die Verwendung von elektrischen Stromimpulsen zu übertragen, die auftreten, wenn die Spulen der Elektromagneten in der elektrischen Speichervorrichtung zu ändern.

Um zu klären, unter die Erfindung ist ein spezifisches Beispiel der Erfindung unter Bezugnahme auf die beigefügten Zeichnungen beschrieben, in denen:

Regenerative ELEKTRO WANDLER

Fig. 1 zeigt ein Getriebeschema des regenerativen elektromechanischen Wandler mit einer minimalen Anzahl von koaxialen Wellen, gleich drei ist.

Fig. 2 ist ein Diagramm der Teilkreise von zwei Positionen der Satelliten, der starr auf der gleichen Achse befestigt sind, eine relativ nicht-kreisförmige zentrale Zahnrad und in dem zusammengesetzten Zentralrad 2 in den Extremstellungen enthalten.

Fig. 3 zeigt die Anfangspositionen der Satelliten Kreisschaltung und relativ nicht-kreisförmigen Verbundzentralräder (ausgerichtet mit den Achsen der Satelliten auf dem Träger) in jeder Position.

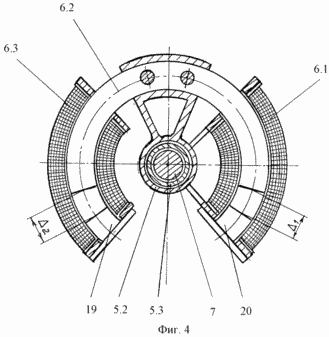

4 ist eine Querschnittsansicht der Elektromagneten.

Fig. 5 zeigt schematisch die Positionen der Satelliten - Position (entspricht einer Drehung des Trägers 45 o) und den entsprechenden Bestimmungen der Spulen und der gemeinsamen Anker.

Rekuperativen elektromechanischen Wandler (1) aus Ständern 10 und 11 koaxial beweglich darin gelagerten koaxialen Wellen 5.1, 5.2, 5.3 angeordnet und ist starr mit Zahnrädern 4.1, 4.2 und 4.3 verbunden sind, um ein zusammengesetztes Zentralrades 4 bildet, die die Antriebswelle 7 starr mit dem massiven Träger B, die Abtriebswelle 9 starr in Verbindung mit dem nicht kreisförmigen Rad 1. in dem Käfig in der beweglichen Achse von 8,1, 8,2 und 8,3 mit festen Satelliten 2.1 und 3.1, 2.2 und 3.2, 2.3 und 3.3 (8.3 mit der Achse installiert zugehörigen starr Satelliten befestigt 2.3 und 3.3 sind nicht gezeigt). Auf koaxiale Welle 5.2 ist starr insgesamt 2 Spulen befestigt Anchor 6.2 bilateraler Maßnahmen in Form von Sektor rechteckigen Ringen und mit Zwischenräumen in der Elektromagnet-Spulen 6.1 und 6.3, mit Rahmen und gekrümmten Form platziert und montiert auf koaxialen Wellen 5,1 und 5,3 . Auf diese Wellen Schleifringe 12.1 und 12.2 befestigt sind, sind elektrisch voneinander und von der Welle isoliert ist und elektrisch mit den Spulen 6.1 und 6.3 verbunden. An der Abtriebswelle 9 und dem Käfig installierten Sensoren in Satelliten Bestimmungen für unrunde Zentralrad 14, 15 und 17. Die Vorrichtung umfasst eine Stromversorgung 18 mit dem Eingangspositionssensor verbunden Kontakte 16 (oder kontaktlos) und den Zugang zu den Spulen der Elektromagneten gleitenden Schleifkontakte 13.1 und 13.2.

Vorrichtung arbeitet wie folgt

Der Modus Umwandeln mechanischer Energie in elektrische Drehantriebswelle 7 starr mit dem Träger B verbunden ist, wobei durch die Achse von 8.1, 8.2 und 8.3 mit ihnen Satelliten befestigt 2.1 und 3.1, 2.2 und 3.2, 2.3 und 3.3 Bewegung obkatyvanii neuesten Zahnräder 1 und 4.1 , 4.2, 4.3, um ein zusammengesetztes Zentralrad 4 (1) bildet. Ein zentrales Rad auf der Abtriebswelle 9 angebracht und mit einer Offset nicht kreisförmige Form, stationär zu Beginn der Bewegung oder auf Grund der Widerstandskraft auf die Last. Satelliten 2.1, 2.2, 2.3 zugeordnet, mit ihnen eine kreisförmige Form und ist exzentrisch zu seiner Drehachse gelagert ist. obkatyvanii von nicht kreisförmig zentrale Rad Bewegung bewirkt, daß ihre Radialschlag und als Folge, unebene Drehachsen 8.1, 8.2, 8.3, die 3.1-Satelliten übertragen wird, 3.2, 3.3 Zahnräder 4.1, 4.2, 4.3 und über koaxiale Wellen 5.1, 5.2, 5.3 Spulen 6.1 , 6.3 und 6.2 des Ankers. Das Übersetzungsverhältnis zwischen dem nicht-kreisförmigen zentralen und integral Rad für jede Umdrehung der Träger ändert sich von dem ausgewählten Wert (durch das Verhältnis der Zahlen der Verbindung des Zentralrades Zähne bestimmt und mit ihm Satelliten kämmende) gleich oder nahe einem. Irreguläre Drehung jeder koaxiale Welle mit Zahnrädern darauf fixiert, und Elektromagneten für negative Übersetzungsverhältnis erfolgt in der Richtung entgegengesetzt zur Drehung des Trägers mit Phasendrehung Impulse um 90 o verschoben, definierte Position auf dem Träger in der Achse 8.1, 8.2, 8.3 mit festen ihnen Satelliten 2,1 und 3.1, 2.2 und 3.2, 2.3 und 3.3 (siehe Fig. 3), und bewirkt, dass die Impulse von Drehmoment von auftretenden Tangentialkräfte Trägheits. Die Größe dieser Impulse hängt hauptsächlich von den Schwungmoment Ankerspulen und Magnete, die Winkelgeschwindigkeit des Trägers, die Menge des Schaltgetrieben, Übersetzungsverhältnisänderungsbereich und die Effizienz des Differentialmechanismus. Wenn das Übersetzungsverhältnis gleich oder nahe eins, gibt es ein Ausrichtungsmechanismus der Differenzdrehzahlen der Abtriebswellen.

2 ist ein Diagramm der Wälzkreise Satellitenpositionen 2.1 und 3.1 im Vergleich zu den anfänglichen unrunden Umfänge des Mittelzahnrad 1 und 4.1 in dem Verbund Zentralrad 4 mit zwei Extremstellungen enthalten. Der momentane Wert des Übersetzungsverhältnisses für die Spitzenposition auf dem Schema an 1 = 0, und mit Optionen

R 3 = R '2; R '1 = R 4; R '2 -R 2 = R 1 -R' 1 = e

definiert durch die Formel



wobei e - die Verschiebung des nicht kreisförmigen Zentralrades und seiner zugehörigen Satelliten;

1 in, 4 - Winkelgeschwindigkeit bzw. unrunder zentrale Rad 1, wobei der Träger B und Getriebe 4.1;

R '1, R' 2 - Momentanwerte der Radien der Teilkreise des zentralen unrunden Rades 1 und einem exzentrischen Satelliten 2.1 am Kontaktpunkt;

R 3, R 4 - Radien der Teilkreise der Satellitenräder 3.1 und 4.1 eines Zahnrades.

Um dies zu tun, ist das Verhältnis von Rückstellungen



dh Gang-Getriebe 4.1 4 = 0.

Im Falle von unrunden das mittlere Rad eine rotierende ist die Geschwindigkeit auf Gleichheit nicht kreisförmig zentrale Rad 1 und Zahnrad 4.1, enthalten in dem Verbund zentrale Rad 4 entspricht.

Drehen Sie den Träger in einem Winkel = 180 o von der oberen Position wird durch eine Änderung in der momentanen Werte der Radien des Exzenters Satelliten 2.1 und einem nicht-kreisförmigen zentralen Rades 1 begleitet: R 3 - R '2 = R' 1 bis R 4 = 2 = 2e;

Verhältnis



- Entspricht der maximalen Rotationsgeschwindigkeit des Zahnrades 4.1 mit einem negativen Vorzeichen, das heißt der Drehrichtung des Trägerrades und unterschiedliche 4.1 ... Drehen Sie den Träger von der oberen Position nach unten auf einen Maximalwert in der unteren Schema Position (Beschleunigungsphase) eine beschleunigte Drehung des Zahnrades 4.1 mit negativem Vorzeichen bewirkt, und von unten nach oben - mit Verzögerung (Verzögerungsphase) an die Nivellierungsgeschwindigkeit unrunden zentrale Rad 1 und Rad Rad 4.1.

3 zeigt die anfängliche Anordnung von Kreisen Satelliten 2.1 und 3.1, 2.2 und 3.2, 2.3 und 3.3 in Bezug auf die Teilkreise unrunden Zentralrad 1 und der Verbund Zentralrad 4, die mit den Achsen von 8,1, 8,2, 8,3 (1) auf einem Träger ausgerichtet ist, B. die Bewegung der Satelliten 2.2 und 3.2, 2.3 und 3.3 (siehe Fig. 3) in Bezug auf einen nicht kreisförmigen Zentralrades 1 und die Verbindung des Zentralrades 4 ist ähnlich. In den Bereichen der Beschleunigung ungleichmäßigen Drehung der Satelliten, die Räder 4.1, 4.2, 4.3 und die damit verbundenen Ankerspulen und Magnete mit den gleichen Grundfarben Momente, wodurch reaktive Drehmomentimpulse, die durch das Differentialgetriebe kämmenden unrunden Zentralrad 1 und die Abtriebswelle 9 Go-Satelliten übertragen werden, Abschnitt für die Verzögerung durch eine Änderung begleitet unterzeichnen Impuls Drehmoment umgekehrt wird. In diesem Differentialmechanismus ist Impuls zwischen dem Träger und der Drehrichtung davon zusammenfällt mit der Richtung der nächsten, um es durch die Achse des Satelliten dieses Impulses und der Abtriebswelle mit der entgegengesetzten Drehrichtung verteilt. Das Verhältnis der Teile zu dem Träger kommt und der Ausgangswelle, mit Ausnahme der oben genannten Faktoren abhängt, von der Zeit fuhr Schwungrad. Passage Satelliten oberen Abschnitt in Schema 2 entspricht einem sehr große Werte von Verhältnissen mit sehr niedrigem Wirkungsgrad (weniger als 0,01), und der Differentialmechanismus kann als gegeben, d.h. betrachtet werden Mechanismus gestoppt Träger. Der Rest des Impulses kommt zu dem nicht-kreisförmigen zentralen Rad, wobei die Zugabe von Drehmomentimpulse. Als Ergebnis sind die Ausgangswellendrehmomentimpulse mit dem gleichen Vorzeichen.

Ungleichmäßigen Drehspulen und Anker mit der Änderung ihrer Winkelpositionen relativ zueinander verbunden sind. Der Anker 6.2 Bi in Form eines Sektors des Rings gemacht (4) rechteckigen Spule in 6.1 und 6.3 angeordnet. Während des Betriebs des Wandlers ändert kontinuierlich Spalt 1 und 2 zwischen 6.2 und Ankerkern 19 und die Spulen 20 , die mit der Änderung der Induktivitäten und induzierten EMF in denen , die für die Speicherung von elektrischer Energie verwendet werden kann.

Erhöhen der Rotationsgeschwindigkeit des Trägers bewirkt eine Erhöhung der Drehmomentimpulse proportional zum Quadrat der Geschwindigkeit und die EMK Erhöhung in den Spulen der Elektromagneten induziert wird. Überschüssiges Impulse Drehmomente Widerstandsmoment bewirkt seine Drehung. Weitere Erhöhung der Umdrehungsgeschwindigkeit der Träger führt zu einer größeren Verteilung von Drehmoment von dem Träger und mit der Abtriebswelle erhöht seine Drehzahl. Für jeden Träger Zirkulationsgeschwindigkeit Ausrichtung auftritt beide Abtriebswellen des Differentialgetriebes, die in ihrer Durchschnittsgeschwindigkeiten in der Drehrichtung des Trägers zu einer kontinuierlichen Steigerung führt.

In diesem Modus wird das Widerstandsmoment der Last und des zusammengesetzten Ausgangswelle starr verbunden mit den Spulen und dem Anker des Drehmomentwandlers von dem Träger in der Ausbreitung in dem Differentialmechanismus zwischen den beiden Abtriebswellen angetriebenen Welle umschließt, hat zwei Funktionen: Funktion ähnlich massiven Trägheitseinheiten impulsive automatische Variator auf dem Prinzip der Verwendung der tangentialen Trägheitskräfte, und einen Funktionsgenerator von elektrischen Impulsen arbeitet.

Fig. 5 schematisch die Positionen der Position der Spulen 6.1, 6.3 und 6.2 des Ankers relativ zueinander und Änderungsabstände 1 und 2 bei obkatyvanii Satelliten 2.1, 2.2, 2.3 unrunden zentrale Rad 1. Die Position der Satelliten wird alle 45 o in die nächste Position verändert. Die Pfeile zeigen die Drehrichtung der Satelliten und den relativen Elektromagneten zum unrunden Zentralrad.

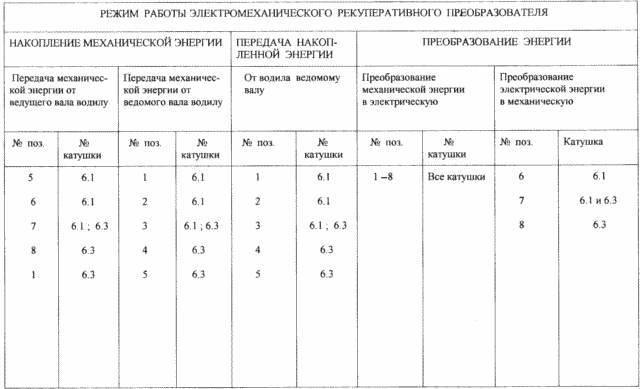

Im Akkumulationsmodus der mechanischen Energie von der Antriebswelle, wenn 1 = const erzeugte elektrische Strom Pulsieren in sync bestimmte Vorschriften des Satelliten relativ zu dem unrunden Rades 1 in den zentralen Magnetspulen im Hinblick auf die Anstiegszeit des elektrischen Stroms in dem Induktor und den magnetischen Eigenschaften des Ankers Material. Impulszuführungspunkt wird durch Positionssensoren der Satelliten 14 und 15 (1) und der Stromversorgungseinheit 18, der Eingangssignalimpuls gesteuert, dass die Schleifkontakte 16 (oder kontaktlos) kommt durch. Die Tabelle zeigt die Anzahl und die Position der Spulen der Elektromagneten, die Impulse des elektrischen Stroms für die gegebene Betriebsart ist.

Unter der Wirkung der elektromagnetischen Kräfte der Anziehung zwischen den Spulen und den koaxialen Ankerwellen 5.1, 5.2, 5.3 Impulse entstehen Drehmoment, die Widerstandsmomente aus der Wirkung der Trägheitskräfte auf die zusammengesetzten Ausgangswelle zu reduzieren, die in Primärfarben Momente Spulen und Anker zu einer Abnahme entspricht. Als Ergebnis der Lastträgerrotationsgeschwindigkeit nimmt mit einer konstanten Drehgeschwindigkeit oder bei einem stationären Zustand der Abtriebswelle zu reduzieren. Maximum wirkende Drehmoment auf den Träger der elektromagnetischen Anziehungskräfte zwischen den Spulen und dem Anker entspricht der Position der Satelliten 5, Pos.7. In dieser Position befindet sich der Satellit auf der Station 2.1 Eingriff auf den Maximalwert des Übersetzungsverhältnisses mit den niedrigsten Werten von 6,1 Spulendrehzahl mit ihr verbundenen, und der Wirkungsgrad des Differentialgetriebes entspricht. 2.2 SAT ist auf der Verzögerungsabschnitt und der zugeordnete Ankerspule nähert 6.2 6.1 Kern, den Freiraum zu reduzieren 2 auf Position 8 auf ein Minimum und auf einen maximalen Wert der magnetischen Flussdichte und der Stromverbrauch in Anker zunimmt. Drehmoment wird Käfig übertragen, jedoch sehr klein ist aufgrund der sehr geringen Effizienz. 2.3 Satelliten verläuft Teil des Mechanismus bei der größten Effizienz zu Verzögerung und eine Spule 6.3 mit ihm verbunden, wobei der Anker angezogen wird auf 6,2 die höchste Drehmoment auf den Träger B erzeugt, erhöht seine Drehzahl.

Die mechanische Kraftübertragungsmodus von dem Träger Abtriebswelle des elektrischen Versorgungsstromimpulse in der Spule in zunehmenden Lücken erzeugt 1 und 2 , daß sie ein Drehmoment von dem Träger zwischen den beiden Abtriebswellen des Differentialgetriebes mit der Abtriebswelle verteilt. Maximale Drehmoment von der Einwirkung elektromagnetischer Kräfte für diese Wirkungsweise entspricht der Position in Figur 5 Pos.3.

Im Sendemodus liefert die mechanische Leistung von der Abtriebswelle Käfig (mechanische Energie-Wiedergewinnungsmodus) elektrische Stromimpulse als im Transmissionsmodus von mechanischer Energie von der angetriebenen Trägerwelle erzeugt. Drehmoment wird von der Abtriebswelle Käfig übertragen, um die gleiche Drehrichtung aufweist und die zusammengesetzten Ausgangswelle, die Drehzahl und Drehrichtung relativ zueinander, die sich auf die Werte der elektromagnetischen Wechselwirkung abhängen der Ankerspulen 6.2 und 6.1 und 6.3.

Die elektrische Energieumwandlung in mechanische Modus die Abtriebswelle 9 befestigt ist, und die Abtriebswelle 7 wird mit dem Planetenträger C. In diesem Fall starr verbunden ist, dreht sich ein Differentialplanetengetriebe. Impulse von elektrischem Strom dient als mechanischer Energieakkumulationsmodus, von der Antriebswelle (cm. Oben). Für den Betrieb der Vorrichtung in diesem Modus erfordert pre cranking Welle 7 und der zugeordnete Träger zu einer bestimmten Drehzahl, dann gibt es einen Übergang in den Betriebsmodus der elektrischen Stromimpulse.

Erhöhte Gleichförmigkeit des Drehmoments von der Einwirkung elektromagnetischer Kräfte aufgrund der Zunahme der Anzahl von Elektromagneten mit einer leichten Komplikation, die den Differentialmechanismus wandelt (Erhöhung der Anzahl der koaxialen Wellen, die einen integralen Abtriebswelle und die kinematischen Beschränkungen bilden, werden hinzugefügt).

FORDERUNGEN

Rekuperativen 1. Elektromechanischer Wandler mit einem Gehäuse, darin angeordneten und Ausgangswelle, mindestens 3 aufeinanderfolgend installierten Mechanismus, durch Zahnräder mit veränderlichem Übersetzungsverhältnis und massive Einheiten gebildet umwandelt und eine kinematische elektromagnetische Verbindung, dadurch gekennzeichnet, dass die Umwandlungsmechanismen in Serie angeordnet sind sind in Form eines Differentialmechanismus aus einem kreisförmigen Rad zentralen eine dominant negative Variables-Übersetzungsverhältnis aufweist, wenn unrunden zentralen Zahnrad, wobei die beiden Abtriebswellen gestoppt, von denen einer starr mit einem nicht-kreisförmigen zentralen Zahnrad verbunden ist und angetrieben wird, und die zweite Abtriebswelle ist zusammengesetzt und wird durch zumindest gebildet 3 hohler koaxiale Wellen sind starr verbunden mit Zahnrädern des Verbund Zentralrad bildet, ist der Träger starr mit der Antriebswelle verbunden ist und der Lagerachse des Satelliten, die mit den nicht-kreisförmigen und Verbundzentralräder in Eingriff sind, und eine kinematische Verbindung jedes der koaxialen Welle mit der Abtriebswelle Bereitstellung massiven Links ausgeführt als Elektromagnete, Armaturen und Spulen an ihren koaxialen Wellen fest verbunden sind, um eine Integralabtriebswelle koaxialen Wellen befestigt Kontaktringen elektrisch voneinander isoliert und von den koaxialen Wellen bildet und elektrisch mit den Spulen der Elektromagneten, wobei der Wandler mit einem Sensor versehen ist, die Bestimmungen des Satelliten relativ zu dem nicht-kreisförmigen zentralen Rad erzeugt Signalimpulse des elektrischen Stroms, und die Elektromagnete werden durch Impulse von elektrischem Strom versorgt Synchronphasenlage des Satelliten relativ zu dem nicht-kreisförmigen zentralen Rad auf die entsprechende Spule in Abhängigkeit von der Betriebsart des Wechselrichters gesteuert wird.

2. Wandler nach Anspruch. 1, dadurch gekennzeichnet, daß die Impulse des elektrischen Stroms in den Spulen der Elektromagneten zugeführt wird, durch die von Sensoren Positionen der Satelliten in Bezug auf die nicht-kreisförmige Zentralrad Differentialmechanismus erzeugt Kontakte und Schleifringe der Stromversorgung gesteuert Impulse elektrischer Stromsignal gleitet.

3. Wandler nach Anspruch. 1 oder 2, dadurch gekennzeichnet, daß der Träger des Differentialmechanismus ausgeführt und massive Speicherung mechanischer Energie.
