Erfindung
Russische Föderation Patent RU2255406

Verfahren und Vorrichtung zur Übertragung von Elektrizität

Name des Erfinders: Strebkov DS (RU); Avramenko SV (RU); Nekrasov AI
Der Name des Patentinhabers: Staatliche Wissenschaftliche Einrichtung Allrussischen Forschungsinstitut für Elektrifizierung der Landwirtschaft (GNU VIESH)
Korrespondenzanschrift: 109456, Moskau, 1. Veshnyakovskaya pr-d, 2, GNU VIESH, Onti und Patentierung, OV Golubeva
Startdatum des Patents: 2003.02.21

Die Erfindung bezieht sich auf eine Kraftübertragung stationäre und mobile Energieverbraucher. Das technische Ergebnis ist die Effizienz zu erhöhen und Verluste in der Stromübertragung zu reduzieren. Stromübertragung ist, die aus durch die Übertragung von Hochfrequenzresonanzschwingungen in einer Schaltung durchgeführt wird von einem Generator und zwei Hochfrequenzerhöhungs-und-Abwärtstransformatoren, Hochfrequenz Tesla. Von Hausausgangshochspannungswicklung-Transformator Tesla mit hoher Kapazität und elektrischer Energie in einer einzigen Zeile mit dem Abwärtstransformator übertragen werden, Tesla, ein elektrischer Strom wird gleichgerichtet und wird durch Verbinden der Niederspannungswicklung Transformator Tesla zu zwei Eingängen eines einphasigen Brückengleichrichter, und zwei der Gleichrichterausgang an die Last übertragen, - zu Last. Resonante Schwingungsblindstrom mit einer Wellenlänge, gleich = 2L _AB / n, wobei n - eine _{ganze Zahl,} L AB - die Länge des elektrischen Schaltkreises zwischen den externen Anschlüssen A und B des Hochtransformatorwicklungen von dem Schwingkreis von Niederspannungswicklungstransformator Tesla an die Resonanzschaltung der Niederspannungswicklung Transformator Tesla auf einer einzelnen Leitung und die Leitung übertragenen in der Welt in der unmittelbaren Nähe des Ausgangsniederspannung, die durch Verbinden der äußeren Anschlüsse A und B Wicklungen des Hochspannungserhöhungs-und Abwärtstransformator Tesla Wicklung zu landen und durch die Verbindung zwischen dem Wechselrichter und dem Gleichrichter Lastblindstrom in Gleichstrom in den Wechselrichter zu transformieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf ein Verfahren und eine Vorrichtung zur Übertragung von elektrischer Energie stationäre und mobile Energieverbraucher.

Es ist bekannt, dass die gesamte Sendeleistung in der Stromleitung AC ist

wobei P und Q - Wirk- und Blindleistung. Trotz der Tatsache, dass (1) Wirk- und Blindleistung gleich Komponenten in der elektrischen Leistungsübertragung enthält nur Wirkleistung. Blindleistung ist abhängig von der Modusleitung und begrenzt die übertragene elektrische Stromleitung. Betrachten Sie die elektrische Energieübertragungsleitung Modi.

Idealermodus Blindleistung und Blindstromleitung gleich Null ist und die Spannung entlang der Linie ganze Zeit. Wirkleistung wird durch Ändern des Winkels zwischen den Spannungsvektoren am Anfang und Ende der Leitung und der Änderung in dem Spannungspegel gesteuert.

Im Normalbetrieb wird die Wirkleistung verändert und seine Reduktion erhöht die Blindleistung und die Spannung in der Leitung. Zur Begrenzung der Spannung Shunt-Reaktoren zur Blindleistungskompensation verwendet werden. Diese Linie, wie im Idealfall keine Resonanzeigenschaften.

Ist ein Leitungsbruch im Notbetrieb, da in diesem Fall ist der Wirkstrom in der Zeile nicht vorhanden ist, und die Blindleistung ist die maximale Leistung von der elektrischen Feldlinien in der Linie des elektromagnetischen Feldes Oszillationen entstehen und Überspannung. Überspannung haben einen Maximalwert bei der Resonanzfrequenz der Schwingung. In diesem Fall ist der Winkel zwischen den Spannungsvektoren am Anfang und Ende der Zeilen Null und die Spannung variiert innerhalb weiter Grenzen und wird durch die Linie Q (Alexandrov GN, Smolovic SV Flexible Leitungen für die elektrische Energieübertragung über weite Entfernungen. // V Simposium "Electrical Engineering bestimmt "2010", Oktober 12-22, 1999, Moskau Region. P.35-42).

Die Stromleitungen in den kleinsten Lastbedingungen oder wenn die Last größer Ströme Blindleistung gehen getrennt. Zum Beispiel ist die Blindleistung in der Leitung 750 kV Blindleistung 400 Mvar. Für die Zwecke der Blindleistungskompensation in Stromleitungen installiert Shunt-Reaktoren. Die Macht dieser Reaktoren wird durch die Blindleistungsbilanzgleichung (Electrical Engineering Handbook Vol.3 Erzeugung, Übertragung und Verteilung elektrischer Energie -... M.: Verlag MEN 2002, S. 209) ausgewählt.

Das Ziel der Erfindung ist die Verwendung eines offenen Modus-Übertragungsleitung als normal oder idealen Betriebsmodus auf ein neues Verfahren zur Kraftübertragung in dem die Haupt- oder einzige Komponente der Stromleitung in die Blindleistung ist.

Blindenergie Transferkanal betrachtet wird, wenn der Umwandlung der Energie der Ionosphäre Ströme die Möglichkeit, die Bewertung in einzelnen Draht Masseschleife supraleitendem. Das Papier kommt zu dem Schluss, dass die Frage der Blindenergie im Strom- und technische Zwecke Umwandlung ist nicht klar genug (Danilkin NP, Kiryanov DV Estimating Leistungswandler Fähigkeiten der Sonne-Erde-Ionosphäre. // Strom 1999 №7. Mit 0,59-63). Bestimmung der Blindleistung ist im Zusammenhang mit der Intensität der Vibration der elektromagnetischen Energieaustauschverfahren zwischen den reaktiven Schaltungselementen. Blindleistung in Schaltungen mit Sinuswellenform von Spannung und Strom wird durch die Gleichung (1) als Vektordifferenz zwischen dem Schein- und Wirkleistung (Sinowjew GS Blindleistung in der elektrischen Schaltung. // Math. UdSSR AL. Energie und Verkehr, 1986, №4, s.80-86, KS Demirchyan oder Blindleistungsaustausch // Izv. Akad. Energie und Verkehr. 1984, №2, s.66-72).

Es gibt elektrische Geräte, in denen die Wirkleistung vernachlässigbar ist, aber der Hauptbestandteil ist ein Blindleistungskapazität. Die Quellen von Blindleistung und Kondensatoren sind Synchronmaschinen - Gelenke mit Überregung. Induktivitäten und synchrone Kompensatoren mit untererregter sind die Verbraucher von Blindleistung. Die Wicklungen der Synchron-Kompensator Blindströme auftreten, dass schaffen keine dynamischen Kräfte, so montieren die Spulenenden der Wicklungen nicht weniger stark als in Turbogeneratoren (Kopylov IP Elektroautos - M:.. Verlag Logos, 2000, s.436- 438).

Ein Beispiel einer elektrischen Schaltung, in der die Hauptkomponente die Blindleistung in der Schaltung ist, ist eine Resonanzschaltung.

Der Schwingkreis ist ein Austausch von Blindenergie zwischen dem Kondensator und der Induktionsspulenschaltung. Im Verlauf der Schwingungsenergie des elektrischen Feldes des Kondensators wird umgewandelt in die Energie des Magnetfelds der Spule, und dann der umgekehrte Vorgang (Kalashnikov AM, Stepuk YV Grundlagen der Funk- und Radar // Schwingungssysteme - .. M:. 1965 s.34- 35, 138).

Beschreibt ein Verfahren und eine Vorrichtung zur Umwandlung und Übertragung von elektrischer Energie in einer einzigen Zeile für eine lange Strecke, 1997 Tesla Jahr entwickelt. Erfindungsgemäß besteht Tesla Vorrichtung aus zwei Transformatoren, einer zum Erhöhen und die andere ist die aktuelle Gebäude zu reduzieren, diese Transformatoren haben eine Schlußfolgerung aus dem Wickeldraht großer Länge mit der Leitung verbunden, und der andere Anschluß der Spule an die Spule von Drähten benachbarten kürzeren Länge, elektrisch verbunden und es auf den Boden. Aufwärtstransformator weist eine Primär mit einem elektrischen Hochfrequenzgenerator verbunden Wicklung. Die Primärwicklung ist auf dem sekundären Hochspannungswicklung gewickelt, die Drahtlänge wesentlich größer ist als die Länge der Primärwicklung und ungefähr gleich einer Viertelwellenlänge des elektromagnetischen Feldes in der Leitung. In diesem Fall ist das Potential der Hochspannungsausgangswicklung Null ist, und das Potential der anderen Ausgabe wird maximal. Das innere Ende der Hochspannung an die Leitung Kraftübertragung gekoppelt Sekundärwicklung und dem äußeren Ende der Sekundärwicklung mit elektrischen Anschluss verbunden ist, angrenzend an die Primärwicklung an Masse. Step-down-Transformator wird in ähnlicher Weise hergestellt. Schlussfolgerungen Die Niederspannungswicklungen sind mit einer elektrischen Last in Form von Lampen und Motoren verbunden. Single-Wire-Übertragungsleitung ist lang Isolatoren auf Pole zu Leckageverlusten im aktuellen reduzieren (Tesla. Elektrischer Transformator. US Pat. №593138 von 1897.11.02, der).

Ein Nachteil des bekannten Verfahrens und der Vorrichtung ist der Leistungsverlust in dem Erdleiter an einer Abweichung von der Resonanzfrequenz auf den Zustand der Gleichheit der Hochspannung entsprechende Länge einer Viertelwellenlänge Wicklung. In diesem Fall wird der Null-Ausgangspotential an beiden Hochspannungstransformatorwicklung ist ungleich Null und es gibt Leckstrom und Leistung auf den Boden unter Umgehung des Lastwiderstands. Ein weiterer Nachteil ist das Fehlen von Gleichrichter und Frequenzumrichter für den Einsatz in Last DC oder Standardfrequenz von 50-60 Hz.

Bekannten Brückengleichrichterschaltung, in der vier Dioden bilden die vier Arme der Brückengleichrichter. Die Hälfte der Gleichrichterdioden bildet eine Gruppe, zu der der Kathodenanschluss DC Last verbunden ist, und in der zweiten Hälfte der Dioden an die Anodenanschlüsse angeschlossen sind. AC-Eingang ist an die beiden Dioden angelegt, von denen einer mit dem Eingang des Kathodenanschluss verbunden ist, und dem zweiten Anodenanschluß (A.S.Kasatkin, M.V.Nemtsov. Elektrotechnik. Ed. Schule 2000 str.261-264 ).

Ähnlich angeordnet Spannungsverdopplungsschaltung, die auf der Eingangs zwei Dioden mit umgekehrter Polarität verbunden sind, das heißt, die Kathode einer Diode und eine Anode der zweiten Diode. Aus einem Vergleich der Brückengleichrichterschaltung und einer Spannungsverdopplung beinhaltet, dass die Gleichrichterbrückenschaltung, die aus zwei (für einphasige) oder drei Systeme (für Dreiphasenschaltung), Spannungsverdopplung, bei dem in parallel und mit dem anodischen und kathodischen Lastanschlüsse verbunden sind.

Nachteilig an den bekannten Verfahren und Kraftübertragungsvorrichtungen ist, dass sie Wicklung des Abwärtstransformators auf die natürliche Kapazität und Masse angeschlossen nicht die Verwendung von Blindströme in der Hochspannung zu ermöglichen.

Die Aufgabe der Erfindung ist, die Effizienz zu erhöhen und Verluste bei der Energieübertragung zu reduzieren.

Das obige Ergebnis durch ein Verfahren zur Übertragung von elektrischer Energie durch die Schaffung von Resonanzschwingungen des Hochfrequenzschaltung erreicht wird, die aus einem Generator mit hoher Frequenz und zwei Aufwärts und Abwärtshochfrequenz-Transformatoren Tesla, erhöhen die Kapazität der internen Ausgangshochspannungswicklung-Transformator Tesla, um die Übertragung des mit hoher Kapazität und elektrischer Energie auf einer einzigen Leitung zum Abwärtstransformator Tesla, das Potential des Hochleistungsabwärtstransformator Tesla, Rektifikation und Übertragung von elektrischer Energie Last durch Verbinden der Niederspannungswicklung Transformator Tesla zu zwei Eingängen eines einphasigen Brückengleichrichter, und zwei der Gleichrichterausgänge an die Last Resonanzschwingung der elektromagnetischen Energie Absenken Wellenlänge gleich ₌ 2L AB / n, wobei n - eine _{ganze Zahl,} L AB - die Länge des elektrischen Schaltkreises zwischen den externen Anschlüssen A und B des Hochtransformatorwicklungen von dem Schwingkreis von Niederspannungswicklungstransformator Tesla an die Resonanzschaltung der Niederspannungswicklung Transformator Tesla auf einer einzelnen Leitung und die Leitung übertragenen in der Erde mit dem Ausgang der Niederspannungs in unmittelbarer Nähe durch Verbinden der Klemmen einer Wicklung und Hochspannungswicklungen von Aufwärts B und Abwärtstransformator Tesla auf die Erde und den Blindstrom oder die Blindleistung in Eindrahtleitung zu DC und DC-Leistungsumwandlungs und dann in einen aktiven AC und Wirkleistung der kommerziellen Frequenz im Umrichter durch zwischen dem Wechselrichter anschließen und die Gleichrichterlast.

In einem anderen Verfahren mit elektrischen Leistungsübertragung Resonanzschwingungen von elektromagnetischer Energie mit einer Wellenlänge = 2L _AB / n, wobei n - eine _{ganze Zahl,} L AB - die Länge des elektrischen Schaltkreises zwischen den externen Anschlüssen der Hochspannungswicklungen der Transformatoren, von der Resonanzschaltung der Niederspannungswicklung Verbesserung Tesla - Transformator an den Schwingkreis nach unten Tesla - Transformator Niederspannungswicklung für Doppelleitung übertragen wird , eine einzelne Drahtleitung , umfassend und eine Linie in einem leitenden Medium durch das leitende Medium in unmittelbarer Nähe zu den Schlussfolgerungen des Niederspannungs-Verbindungsanschlüsse und Hochspannungswicklungen von Aufwärtsabwärtstransformator und Tesla verwandeln Blindstrom und Blindleistung in der Single-wire-Leitung an das Stromnetz und die Stromfrequenz des Umrichters Wicklung.

In dem Verfahren zur Übertragung von elektrischer Energie, die durch Resonanzschwingungen der Hochfrequenzschaltung zu schaffen, bestehend aus einem Generator mit hoher Frequenz und zwei Aufwärts und Step-down-Hochfrequenztransformator Tesla, Übertragung von Hochspannungs-Potential und die elektrische Energie in einer einzigen Zeile zu dem Abwärtstransformator Tesla, Rektifikation und Kraftübertragung Belastung durch die Niederspannungstransformatorwicklung Tesla bis zu zwei Eingängen eines einphasigen Brückengleichrichter, und zwei Ausgänge der Gleichrichter mit einer Last, Resonanzschwingungen von elektromagnetischer Energie mit einer Wellenlänge Füge gleich = 2L _AB / n, wobei n - eine _{ganze Zahl,} L AB - die Länge des elektrischen Schaltkreises zwischen den externen Anschlüssen der Hochspannungswicklungen der Transformatoren, von der Resonanzschaltung der Niederspannungswicklungstransformator Tesla zu dem Resonanzkreis der Niederspannungswicklung Transformator Tesla für Erdfreie Eindraht-Schaltung übertragen mit Länge L _AB Blindstrom und Blindleistung in einem einzeiligen Strom und Leistung und Wechselstrom hoher Frequenz die Vektorsumme der Wirk- und Blindstrom, Wirk- und Blindleistung und Energie umwandeln umgewandelt wird dann Strom, Hochfrequenzleistung und Energie DC enthält , Strom und Leistung in Gleichstrom und dann in Gleichstromleistung und die Gleichspannung in Strom und Stromnetzfrequenz abwechseln.

In dem Prozess der Übertragung von elektrischer Energie, die die Erzeugung von Resonanzschwingungen der Hochfrequenzschaltung mit hoher Frequenz und zwei Aufwärts und Abwärtshochfrequenz-Transformatoren Tesla, die Erhöhung der Kapazität der internen Ausgangshochspannungswicklung-Transformator Tesla, um die Übertragung des mit hoher Kapazität und elektrischer Energie in einer einzigen Zeile in die untere, bestehend aus einem Generator enthält Tesla-Transformator, eine Reduzierung des hohen Ausgangspotential Step-down-Transformator Tesla Strom Rektifikation und die Kraftübertragung Belastung durch die Niederspannungs-Anschlusswicklung Transformator Tesla an zwei Eingänge eines Einphasen-Brückengleichrichter und zwei Ausgänge mit dem Kondensator und dem Wechselrichter und dem Wechselrichter - die Last des Gleichrichter, Resonanzschwingungen elektromagnetische Energie zwischen dem Schwingkreis der Niederspannungswicklung des Aufwärtstransformators Tesla läuft im auto-Transformator-Modus und Schwingkreis Niederspannungswicklung Transformator Tesla und Blindstrom, Blindleistung und Blind elektrische Energie in einer einzigen Drahtleitung von der Außenklemme HV Zerschlagung Transformator Tesla geleitet durch die Last übertragen wird, und natürliche Kondensatorkapazität als Boden oder an den Klemmen des Kondensators isolierten leitenden Körper durch Verbinden und den Lastanschlüssen von zwei zweiten einphasigen Gleichrichter, Hochspannungsausgangsanschluss äußeren zu einem der Eingänge des zweiten einphasigen Gleichrichter-Brückenschaltung und die natürliche Kapazität mit dem zweiten Eingang des zweiten einphasigen Gleichrichterwicklung.

In einer anderen Ausführungsform wird ein Verfahren zur Übertragung von elektrischer Energie und Übertragung von elektrischer Energie zu der Last wird durch Zugabe einer Niederspannungswicklung Transformator Tesla an zwei Eingänge eines Dreiphasen-Brückengleichrichter, und zwei Lastanschlüsse und dem Kondensator an den beiden Ausgängen des Gleichrichters, Resonanzschwingungen von elektromagnetischer Energie aus dem Schwingkreis des Niederspannungs übertragen durchgeführt Wicklungs Transformator Tesla einen Schwingkreis Niederspannungswicklung Transformator Tesla Spartrafo Modus für beide Transformatoren durch in unmittelbarer Nähe zu einander Ergebnisse der Niederspannungs- und Hochspannungswicklungen von Step-up und Step-down-Tesla-Transformatoren und Blindstrom, Blindleistung und Blind elektrischer Energie in einem Single-wire-Verbindungsleitung die Hochspannungs-Tesla-Spule Abwärtstransformator von dem äußeren Terminal übertragen und die Last durch den Kondensator an die natürliche Kapazität des Bodens oder in Form von isolierten leitenden Körper übertragen wird, durch den Behälter zu dem natürlichen Eingang des dritten drei~~POS=TRUNC-Brückengleichrichter anzubringen.

Bei einem anderen Verfahren, elektrische Energieübertragung Resonanzschwingungen von elektromagnetischer Energie aus dem Schwingkreis der Niederspannung übertragen Wicklung Transformator Tesla an die Resonanzschaltung von Niederspannungs-Transformator Tesla Spartrafo Modus Wicklung Transformator für Zeile Zweikreis eines einzelnen Drahtleitung, bestehend zu Step-down und die Leitung in der Erde durch in sich verbindet, nahe beieinander Ergebnisse Niederspannungs- und Hochspannungswicklung nach unten Tesla-Transformator und die Verbindung mit der Erde Ausgang der Hochspannungswicklung des Aufwärtstransformators Tesla, in unmittelbarer Nähe der Niederspannungsausgang befindet Wicklung und Blindstrom, Blindleistung und Blind elektrische Energie in einer einzigen Drahtleitung von dem externen Ausgangshochspannung Tesla Transformatorwicklung nach unten über den Lastkondensator und natürliche Kapazität der Erde oder in Form von isolierten leitenden Körper übertragen, indem der Behälter mit dem natürlichen Eingang des dritten drei~~POS=TRUNC-Brückengleichrichter anzubringen.

Bei einer Vorrichtung zur Übertragung von elektrischer Energie, mit einem Hochfrequenzgenerator, erhöhen und die Hochfrequenz-Transformatoren Tesla senken, durch eine einzelne Drahtleitung verbunden ist, dem Kondensator und der mit dem Niederspannungsanschlussleistung des Step-down-Transformator Tesla durch einen Brückengleichrichter Wicklung, Niederspannung von Aufwärtstransformator Tesla Wicklung mit Profil Kondensator bildet einen Schwingkreis , Niederspannungs - Abwärtswandler Tesla mit Profil Kondensator bildet einen Schwingkreis, Schaltungsparameter sind durch L ₁ bezogen Wicklung · C ₁ = L ₂ · C ₂ ist, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität der Resonanzkreise, die Ausgabe der Hochspannung verbunden Wicklungstransformator Tesla benachbarten geschlossenen Niederspannung an die Erde benachbarten Anschlüssen Hoch- und Niederspannungswicklungen sind Aufwickeln Erde miteinander und mit beim Abwärtstransformator Tesla. Bei einer Vorrichtung zur Übertragung von elektrischer Energie, mit einem Hochfrequenzgenerator, erhöhen und die Hochfrequenz-Transformatoren Tesla senken, durch eine einzelne Drahtleitung verbunden ist, der Kondensator und der Last verbunden, um die niedrige Spannung transformatopa Tesla durch die Einphasen-Brückengleichrichter Zerschlagung der Wickel-up-Transformator Tesla mit Profil Kondensator und bildet einen Resonanz Schaltung, Niederspannungs - Abwärtswandler Tesla mit Profil Kondensatorwickel bildet einen Schwingkreis, sind Schaltungsparameter von ₁ L bezogen · C ₁ = L ₂ · C ₂ ist _, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreises angrenzend an die Niederspannungs der Ergebnisse der Hochspannungswicklungen in der Auf- und Niedertransformatorwicklung Tesla mit der Erde verbunden.

In einer Vorrichtung zur Übertragung von elektrischer Energie und eine Niederspannungskondensatorschleife Aufwickelrichtung Transformator parallel geschaltet Tesla Hochfrequenzgenerator, einem Kondensator und einer Kontur Low Transformator in Reihe mit dem Brückengleichrichter verbunden Wicklung.

Anordnungen zur Übertragung von elektrischer Energie Schwingkreise der Niederspannungswicklung-up-Transformator und Niederspannungs-Tesla-Spule Step-down-Transformator, machte Tesla eine Reihenschaltung von Kondensatoren Kontur und Niederspannungswicklungen von Transformatoren.

Ein Verfahren und eine Vorrichtung zur Übertragung von elektrischer Energie ist in den Figuren 1, 2, 3, 4, 5, 6, 7, 8, 9.

1 ist ein Blockdiagramm eines Verfahrens zur Übertragung von elektrischer Energie, wobei die geerdete Außen und B und hohe up-down-Terminals Transformatoren.

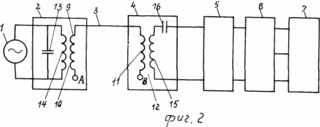

Figur 2 - Blockdiagramm eines Verfahrens zur Übertragung elektrischer Energie, in dem Hochspannungsausgänge Ansteigen und Abfallen von Transformatoren isoliert.

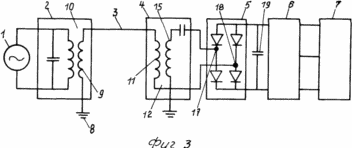

Abbildung 3 - elektrische Schaltung der Vorrichtung mit zwei Tesla-Transformatoren, Step-up-Transformator wird in Hochspannungs geerdet Wicklung, während der Step-down-Transformatorwicklung mit Masse und Niederspannung verbunden.

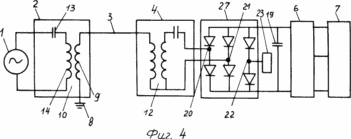

4 - der elektrischen Schaltung der Vorrichtung mit zwei Transformatoren, wobei der Aufwärtstransformator Hochspannungswicklung ist geerdet, während der Abwärtstransformator und Niederspannungswicklungen verbunden.

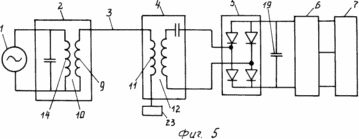

5, - elektrisches Schaltbild einer Vorrichtung mit zwei Transformatoren, Abwärtstransformator wird in Hochspannungswicklung, und bei Aufwärtstransformators verbunden ist, und Niederspannungswicklungen geerdet.

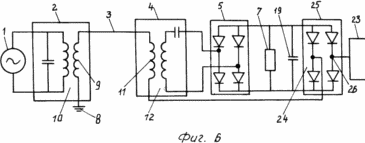

6 - elektrische Schaltbild einer Vorrichtung mit zwei Einzelphasen-Brückengleichrichter mit Erde Hochspannungs-Aufwärtstransformatorwicklung.

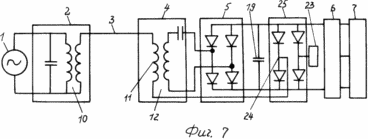

7 - die elektrische Schaltung der Vorrichtung mit zwei einphasigen Gleichrichter mit zwei Autotransformatoren Tesla.

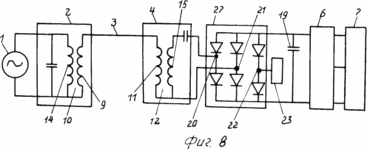

8 - die elektrische Schaltung der Vorrichtung mit zwei Autotransformatoren Tesla und Dreiphasen-Brückengleichrichter.

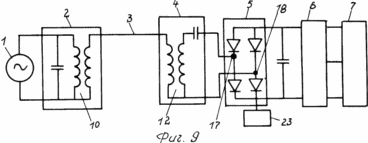

9 - die elektrische Schaltung der Vorrichtung mit zwei Autotransformatoren Tesla und Einphasen-Brückengleichrichter.

Abbildung 1 - ist ein Flussdiagramm eines Verfahrens zur Übertragung von elektrischer Energie, wobei 1 - Hochfrequenz-Oszillator 2 - der Schwingkreis Verstärkungstransformator 3 - Single-Wire-Linie 4 - Senkung der Resonanzkreis einen Hochspannungstransformator, 5 - Gleichrichter 6 - Inverter, der Konvertiten DC zu AC, 7 - Last 8 - eine natürliche Kapazität an Masse 9 HV-Aufwärtstransformator 10 und die Hochspannungswicklung 11 Transformator 12. Der Parallelschwingkreis 2 Transformator 9 umfasst eine Niederspannungskondensatorwicklung 13 und Wicklung 14 parallel geschaltet ist Hochfrequenzgenerator 1. Die Resonanzschaltung 4 enthält Abwärtstransformator 12 von Niederspannungs-15 in Reihe mit einem Kondensator verbunden Wicklung 16. Die Kontur der Kraftübertragungsverfahren wird wie folgt implementiert. Elektrische Energie von der Hochfrequenzgenerator 1 ist mit dem Resonanzkreis 2 Aufwärtstransformator 10 zugeführt wird , abgestimmt auf die Oszillatorfrequenz f I _0, 0,5 kHz <f ₀ <500 kHz. Die Länge der Schaltungs _L AB, bestehend aus drei Längen von Drahtleitungslänge und zwei Hochspannungswicklungen 9 und 10 und 11, up-Transformator 12 ist mit der Wellenlänge und mit der Frequenz f ₀ der Resonanzschwingung in der Schaltung folgende Beziehungen verbunden

_{= 2L AB / n, f =} Cn / 2L AB

wo die n - natürliche Zahl, s - die Lichtgeschwindigkeit. Im Generator 1 als ein elektromagnetischer Generator oder eine Hochfrequenzstromrichter eingesetzt. Der Schwingkreis und der Aufwärtstransformator und wandelt den Wechselstrom Stromgenerator 1 in den Blindstrom, eine Blindleistung in einem einzigen Drahtleitung 3 und das Potential der Leitung 3 erhöht sich auf 10 bis 1.000 kV. Reactive Strom, Leistung und zum Übertragen elektromagnetischer Energie auf einer Einkreis Länge L _AB in der Resonanzschaltung 4 in dem Modus-Transformator 12, abgestimmt auf die Frequenz f _0. Der Schwingkreis 4 Transformator Blindstromtransformation auftritt, Blindleistung in aktuelle elektrische Leistung und Energie alternierend und das ist die Vektorsumme der Wirk- und Blindstrom und Leistungskomponenten und Energie. Das Verhältnis von aktiven und reaktiven Komponente der Last wird durch die Natur 7. Elektrischer Strom bei einer Frequenz bestimmt f ₀ an den Gleichrichter 5. Der Gleichstrom nach Gleichrichtung zugeführt wird , an den Wechselrichter 6 zugeführt wird, wo es zu dreiphasigen Industriefrequenzstrom umgewandelt wird, beispielsweise 50 Hz. Nach der elektrischen Energie des Wechselrichters 6 ist an die Last 7 geliefert, die Blind- und Wirkkomponenten sein kann.

In einigen Fällen erfordert der Verbraucher ein Gleichstromlast in diesem Fall 7 direkt mit dem Gleichrichter 5. Bei 7 ist die Last elektrische Energie auf die Resonanzfrequenz f ₀ verwendet wird _, wird die Last 7, die an die Klemmen des Resonanzkreises 4. Die Verbindung zur Masse der Hochspannungswicklung 8, 9 und 11 durch die Linie 3 in dem Fall eines Kreisspannung und Stromoberschwingungen mit einer Frequenz verschieden von der Resonanz f ₀ ist _, und in dem Fall übertragen erhöht sich die elektrische Leistung , wobei die Länge der Hochspannungswicklungen 9 und 11 kleiner als oder mehr als ein Viertel der Wellenlänge der elektromagnetischen Wellen von Vibrationen in der Leitung 3. Verbindung mit dem Boden 8 und dem Verfahren erhöht die elektrische Sicherheit und die elektrische Energieübertragungseinrichtung.

Das Verfahren und die Vorrichtung für die Übertragung von Strom in den 2 - 8 entfernt und der Masse externen Anschlüsse A und B sind in Hochspannungswicklungen isoliert. Diese Anordnung ist möglich , bei niedrigen Spannungen in der Leitung 3 oder im Falle von sinusförmigen Spannungs- und Stromoberschwingungen mit der Frequenz f ₀ in der Schaltung, sondern auch die Gleichheit integer Kettenlänge von Halbwellen zwischen den externen Anschlüssen A und B mit hoher Wicklungen 9 und 11, einschließlich der Länge der Wicklungen 9 und 11 und die Länge der Leitung 3. Masse 8 in diesem Fall nicht vorhanden ist und externe Anschlüsse a und B Wicklungen 9 und 11 sind isoliert. Unter den Bedingungen der Resonanz auf den äußeren Befund Wicklungen 9 und 11 ein Potential nahe Null, die Energieverluste in der Schaltung gering, und eine ausreichend gute Trennung zwischen der Hochspannung 9 und 11 und Niederspannung erzeugen 14 und 15 Wicklungen von Transformatoren 10 und 12 tritt keine Aufteilung zwischen der Hochspannung und Niederspannungswicklung des Transformators 10 und 12.

In einer Vorrichtung für die elektrische Energie bei hoher Spannung übertragen Wicklung 3 9-up-Transformator 10 ist mit Masse 8 und einen Abwärtstransformator 12 ist ein Modus, durch den Autotransformator miteinander verbindet und mit dem Boden Außenanschluß 11 und der Hochspannung der benachbarten Niederspannungsausgangswicklung 15. Schlußfolgerungen sequenziellen der Resonanzkreis 4, der mit den beiden Eingängen 17 und 18 der einphasigen Brückengleichrichter 5, dessen Ausgang mit einem Kondensator 19 und den Inverter 6 mit dem Wechselrichter verbunden ist 6 verbunden dreiphasige Last 7 Betriebsfrequenz des Inverters 6.

In einer Vorrichtung zur Übertragung elektrischer Energie an den Resonanzkreis 4 2-up-Transformator 10 besteht aus einem in Reihe geschalteten Kondensator 13 und der Niederspannungswicklung 14. Der äußere Hochspannungsausgangswicklung 9 Aufwärtstransformator 10 mit der Erde verbunden ist 8, Abwärtstransformator 12 in Form eines Spartransformators gemäß Fig. 3 und 8, isoliert aus Boden, und die Anschlüsse des Resonanz 12 Untersetzungstransformatorschaltung 4 mit den beiden 20-Eingänge angeschlossen und 21 des drei~~POS=TRUNC-Brückengleichrichter 27 und 22 Eingabe in den dritten drei~~POS=TRUNC-Brückengleichrichter 27 ist natürlich Behälter 23 als die isolierten Leiter oder Massekörper verbunden ist. Der Gleichrichter 5 ist mit dem Kondensator 19 und dem Wechselrichter 6 an den Wechselrichter 6 dreiphasige Last 7 verbunden.

In einer Vorrichtung zur Übertragung elektrischer Energie zu 5 Aufwärtstransformator 10 ist in Form eines Spartransformators durch Verbinden der Außenhochspannungsausgangswicklung 9 und angrenzend an den Hochspannungsausgangswicklung 9 Niederspannungswicklung 14. Untersetzungstransformator 12 Hochspannungswicklung äußeren Anschluß 11 verbunden mit der natürlichen Kapazität gemacht 23 und die Erde in der Form von isolierten leitenden Körpers.

In einer Vorrichtung zur Übertragung von elektrischer Energie mit hoher Spannung Außenanschluß 6 der Aufwickelrichtung Transformator 9, 10 mit Masse 8, ähnlich Abbildung 3. Außerhalb der Ausgang Hochspannungswicklung 11 Step-down-12-Transformator mit dem Einlass 24 der zweiten Einzelphasen-Brückengleichrichter 25 und 26 an den anderen Eingang des Einphasen-Brückengleichrichter auf die natürliche Kapazität von 23 in Form von Grundstücken oder isolierten leitenden Körper verbunden sind. Die Ausgänge der beiden Gleichrichter sind mit dem Kondensator 19 verbunden ist und der Last 7, die mit Gleichstrom ausgeführt wird.

In einer Vorrichtung zur Übertragung elektrischer Energie 7 Aufwärtstransformator 10 in Form eines Spartransformator ausgebildet ist und in ähnlicher Weise isoliert aus Boden 5, Hochspannungsausgang und der Außen 11 nach unten Transformatorwicklung 12 ist mit einem Eingang 24 des zweiten einphasigen Brückengleichrichter 25 verbunden, ähnlich 6 . Die Ausgänge der beiden Gleichrichter 5 und 25 sind mit dem Kondensator 19 verbunden, und der Wechselrichter 6, der 7 mit der Last verbunden ist, läuft auf durch den Wechselrichter 6 erzeugt Wechselstrom.

Die Einrichtung zur Übertragung von elektrischer Energie 8 und 10 in der Aufwärts-Abwärts-Transformators 12 sind mit den benachbarten Hoch- und Niederspannungsanschlüssen der Wicklung 11 und 15, 9 und 14 für einen Betrieb des Autotransformators.

Schlussfolgerungen Resonanzkreis verbunden mit den beiden Eingängen 20 und 21 des Dreiphasen-Brückengleichrichter 27 und dem dritten Eingang 22 des Gleichrichters 27 natürlichen Behälter verbunden 23 als dem isolierten Leiter oder Massekörper. Schlussfolgerung Dreiphasen-Brückengleichrichter 27 mit dem Kondensator 19 und der Wechselrichter 6 ist ähnlich 7 zeigt.

Die Einrichtung zur Übertragung von elektrischer Energie 9 und 10 zunimmt Abwärtstransformator 12 als Autotransformator ausgebildet sind, gemäß Figur 8, einen Schwingkreis Leitungen 4 verbunden mit den beiden Eingängen 17 und 18 der Einphasen-Brückengleichrichter 5 ist ähnlich 3 gezeigt. Einer der Ausgänge des Gleichrichters 5 ist mit der natürlichen Kapazität der Erde 23, oder in Form von isolierten leitenden Körper verbunden sind.

Ein beispielhaftes Verfahren und eine Vorrichtung zur Übertragung von elektrischer Energie.

Als Hochfrequenzgenerator verwendet Transistor-Wechselrichter Leistung von 25 kW und der Frequenz von 3,6 kHz mit einer Ausgangsspannung von 400 V.

Die Unterscheidungsfähigkeit von Hochfrequenz-Transformator 10, 12 ist die Asymmetrie Potential an den Anschlüssen der Hochspannungswicklung 9 oder 11 relativ zur Erde. Idealerweise ist die sinusförmigen Spannungswellenform und ein Strom, wenn die Kettenlänge zwischen den Punkten A und B, bestehend aus zwei Hochspannungswicklungen 9 und 11, die bis zu 10 und ab 12 die Transformatoren und die Länge der einzelnen Drahtleitung 3 gleich einer ganzen Anzahl von halben Potential äußeren Anschlusses A und jedes Dadurch erhöht sich die elektrische Vorrichtung Hochspannungswicklung null ist, und diese Ergebnisse geerdet werden können, und diese 14 oder 15 umgibt die Niederspannung an die Schlussfolgerungen verbinden Wicklung, aber beeinflussen nicht wesentlich von der Menge der Sendeleistung.

Steigern des Hochfrequenztransformators 10 Abmessungen hat: Durchmesser 1 m, Höhe 0,45 m, Hochspannungswicklung 9 hat 952 Windungen und die Niederspannungswicklung 14 besteht aus 24 Windungen. Der Kondensator 13 des Schwingkreises 2 Aufwärtstransformator 9 hat eine Kapazität von 14 Mikrofarad. Abwärtstransformator und der Kondensator mit ähnlichen Eigenschaften. Schwingkreisen 2 und 4 können als eine serielle oder parallele Schaltungen implementiert werden , die die gleiche Frequenz f & _sub0 ; = 1,852 kHz haben. Der Frequenzwandler arbeitet bei der zweiten Harmonischen mit einer Frequenz von 3,6 kHz. Single-Wire-Linie 3 besteht aus Kupferdraht von 1,3 mm Durchmesser und 0,08 mm.

Da der Gleichrichter 5 und den Inverter 6 verwendet Transistor Inverter P - 22 für die Geschwindigkeit der asynchronen Drehstrommotoren steuern.

Wenn der Testgeräte für elektrische Energiemenge übertragen Sendeleistung betrug 20 kW und ist der Drahtdurchmesserlinie unabhängig. Die Testergebnisse zeigen , dass die Kupferdrahtdurchmesser von 0,08 mm Querschnitt 5,024 x 10 ^-3 mm ² nicht in die Übertragung von elektrischer Energie 20,42 kW erhitzt.

Um die elektrischen Parameter von Geräten abzuschätzen, führen wir den Begriff "effektive Stromdichte", die für die Zweidrahtleitung berechnet wird, das heißt, durch die übertragene elektrische Leistung Dividieren (Leistung pro Last) auf die Netzspannung und die Querschnittsfläche des Leiters. Bei Raumtemperatur war die effektive spezifische Sende elektrische Leistung 4 mW / mm ² bei einer effektiven Stromdichte von 600 A / mm ^2. Im Laufe von vielen Stunden des Testens Hochfrequenzspule Transformatoren haben die Umgebungstemperatur, wodurch elektrische Leistungsbegrenzung durch die Kapazität des Frequenzwandlers begrenzt ist. Wenn der Wechselrichter und eine Feinabstimmung der Resonanzkreise effektiven Stromdichte von Hochfrequenz - Stromwandler und Hochspannungsleitungen können bis zu 1000 A / mm ² und 10 mW / mm ² bei Umgebungstemperatur erhöht werden.

Die empfangene Leistung und der Stromfluss in der hochdichten Eindrahtleitung durch zwei Ordnungen höher ist als die Parameter des Zweidraht- oder Dreidraht-konventionelle Leitung AC und DC.

So experimentell bestätigt die Eigenschaft einer einzeiligen Wirkleistungsübertragung mit Blindströme ohne signifikante Verluste auf den Leitungswiderstand.

Bei Resonanz die Spannung in der sequentiellen Schaltung EMF und EMF Kapazität Selbstinduktionsspule von zehn oder hundert Mal größer als die Spannung an der aktiven Widerstand, d.h. mehr als die an die Schaltung angelegten Spannung. Vergrößerungs Spannung auf jeder der Reaktanz - Schaltung im Vergleich mit der Spannung auf dem aktiven Widerstand und Spannung in der externen Schaltung ist gleich Q der Schaltung Q, die durch das Verhältnis der Reaktanz _X L in den aktiven R bestimmt wird ,

(Kalashnikov AM, Stepuk YV Grundlagen der Funk- und Radar // Schwingungssysteme - .. Moskau, 1965, S. 42, 28).

Da die Reaktanz des Schwingkreises in der Beschreibung der Erfindung wird die induktive Reaktanz der Wicklungen von Niederspannungsuntersetzungs und Aufwärtstransformatoren ist, erhöht Q-mal die Spannung des Generators mit hoher Frequenz steigt noch mehr erhöhte im Transformator. EMF der Selbstinduktion in induktiven Widerstand der Niederspannung von Aufwärtstransformator hinter der Strom in der Spule I ₁ um eine Viertelperiode Wicklung. Aufgrund der gegenseitigen Induktivität in den Wicklungen des Verstärkungshochspannungstransformatorwicklung erfolgt in Spannung n - mal größer ist , wobei n - die Transformationskoeffizienten der gegenseitigen Induktions EMF und der Strom I ₁ um eine Viertelperiode, die gegenseitige Induktion eine elektromotorische Kraft _{E2 nacheilt,} da Kommunikationsleitung zwischen Step-up und Step-down-Transformator ausgelegt ist als ein einzelner Leiter Wellenleiter nicht geschlossen ist. Der Strom in der Leitung ist in dem Raum geschlossen, um die Leiter in Form von Bias-Ströme umgebenden (X. Die Meinke, Gudnos FM Radio Engineering Handbook Gosenergoizdat, 1960, -. Leningrad, Band 1, S. 188).

Da die Leitung offen ist, ist aktiv Leitungsstrom Null und der Strom in der Leitung fließt, ist ein Blindstrom aufladen eigene Leitungskapazität. Die Linie läuft die reaktive Ladeleistung zum Quadrat der Frequenz und Netzspannung proportional ist. Maximale Energie wird entlang der Leitung übertragen wird, gleich der Energie in den elektrischen Feldlinien gespeichert sind, und diese Energie, sowie die übertragene Leistung ist reaktiv. Gemäß der _Offenbarung, L AB Länge und umfasst eine Länge von zwei Hochspannungswicklungen und der Aufwärts-Abwärts - Transformator. Verhältnis Es kann umgeschrieben werden als . Dies bedeutet, dass die Gesamtlänge der Linie basierend auf zwei Hochspannungswicklungen der Transformatoren sollten mit den ganzzahligen Halbwellenlängen angemessen sein. Mit einer solchen Länge der Differenzleitungsspannung ist in der Mitte der Linie, und die Maximalwerte der Ströme und Magnetfelder sind an den Enden des Leitungstransformators in der Feldposition befindet, was die Effizienz der Übertragung von elektrischer Energie erhöht.

Elektrische Energie wird in einem elektrischen Feld enthalten sind, die in Phase mit der Netzspannung ist, und die magnetische Energie in dem Magnetfeld ist in Phase mit dem Strom. Die Energie des elektromagnetischen Feldes wird in einem Volumen um die Leiterbahn verteilt ist, wo es ein elektromagnetisches Feld.

Die Periode des freien Schwingkreis wird durch die Formel bestimmt

Für das Resonanzsystem aus zwei gekoppelten Schaltungen mit Parametern T _1, L _1, C ₁ und T _2, L _2, C _2: T ₁ = T _2, L ₁ C ₁ = C ₂ L _2.

Strom und Spannung an jedem Punkt der offenen Leitung mit einer Verschiebung in der Phase um eine Viertelperiode ändert, tritt Schwingung in der Leitung von elektromagnetischer Energie. Aufschneiden Leitungslänge integer vierte Welle Schwingkreis ist ähnlich. An den Punkten der Zeile, die der Länge entspricht, , Die maximale Netzspannung ist der Strom Null und die gesamte Energie wird in den elektrischen Feldlinien enthalten. Ein Viertel der Periode des Magnetfeldes und der Strom den Maximalwert erreicht, und das elektrische Feld fällt auf Null, die gesamte Energie wird in einer magnetischen Feldlinie eingeschlossen werden. In realen offene Linie aber stehende Wellen gibt es Wanderwellen, die Energie tragen, so dass die reale Linie nicht sauber Spannungs- und Strom Knoten ist, und es gibt Strom und Spannung Minima (Kalashnikov AM, Stepuk YV Grundlagen der Funktechnik und Radar // Schwingungssysteme - .. Moskau, 1965, s.153-154).

Drahtdurchmesser von 1,3-0,08 mm dient als Führungskanal für den Fluss von elektromagnetischer Energie vom Generator zum Empfänger. Вдоль линии 3 распространяются поперечные электромагнитные волны типа Т, которые могут иметь любую частоту, в том числе и нулевую. Структура поля волны Т в поперечной плоскости идентична электростатическому полю и стационарному магнитному полю. Если реактивная мощность используется для передачи электрической энергии, то на колебательные процессы энергообмена в реактивных элементах линии 3 накладывается процесс однонаправленного энергопреобразования с движением электромагнитной энергии вдоль однопроводной линии 3 от генератора 1 к нагрузке 7. При этом одиночный провод 3 используется как волноводная система и реактивный ток, текущий в линии 3, замыкается токами смещения в пространстве, окружающем проводник.

В результате использования предлагаемого изобретения потребление алюминия и меди в проводах может быть снижено более чем в 10 раз, а стоимость воздушных линий электропередач и трансформаторных подстанций снижена в два раза.

FORDERUNGEN

1. Способ передачи электрической энергии путем создания резонансных колебаний повышенной частоты в цепи, состоящей из высокочастотного генератора и двух повышающего и понижающего высокочастотных трансформаторов Тесла, повышения потенциала внутреннего вывода высоковольтной обмотки повышающего высокочастотного трансформатора Тесла, передачи высоковольтного потенциала и электрической энергии по однопроводной линии к понижающему высокочастотному трансформатору Тесла, понижения потенциала его высоковольтного вывода, выпрямления тока и передачи электрической энергии нагрузке путем присоединения низковольтной обмотки понижающего высокочастотного трансформатора Тесла к двум входам однофазного мостового выпрямителя, два выхода которого подсоединены к нагрузке, отличающийся тем, что резонансные колебания электромагнитной энергии с длиной волны =2L _АВ /n, где n - целое число, L _AB - длина электрической цепи между наружными выводами А и В высоковольтных обмоток высокочастотных трансформаторов Тесла, передают от настроенного на частоту высокочастотного генератора резонансного контура низковольтной обмотки повышающего высокочастотного трансформатора Тесла к резонансному контуру низковольтной обмотки понижающего высокочастотного трансформатора Тесла по однопроводной линии и линии в земле путем соединения расположенных в непосредственной близости от вывода своей низковольтной обмотки наружных выводов А и В высоковольтных обмоток повышающего и понижающего высокочастотных трансформаторов Тесла к земле и преобразования реактивного тока в однопроводной линии в постоянный ток, а затем - в активный переменный ток промышленной частоты в инверторе путем подключения инвертора между однофазным мостовым выпрямителем и нагрузкой.

2. Способ передачи электрической энергии путем создания резонансных колебаний повышенной частоты в цепи, состоящей из высокочастотного генератора и двух повышающего и понижающего высокочастотных трансформаторов Тесла, повышения потенциала внутреннего вывода высоковольтной обмотки повышающего высокочастотного трансформатора Тесла, передачи высоковольтного потенциала и электрической энергии по однопроводной линии к понижающему высоковольтному трансформатору Тесла, понижения потенциала высоковольтного вывода понижающего трансформатора Тесла, выпрямления тока и передачи электрической энергии нагрузке путем присоединения низковольтной обмотки понижающего высоковольтного трансформатора Тесла к двум входам однофазного мостового выпрямителя, два выхода которого подсоединены к нагрузке, отличающийся тем, что резонансные колебания электромагнитной энергии с длиной волны =2L _AB /n, где n - целое число, L _AB - длина электрической цепи между наружными выводами А и В высоковольтных обмоток высокочастотных трансформаторов Тесла, передают от настроенного на частоту высокочастотного генератора резонансного контура низковольтной обмотки повышающего высокочастотного трансформатора Тесла к резонансному контуру низковольтной обмотки понижающего высокочастотного трансформатора Тесла по двухцепной линии, содержащей однопроводную линию и линию в проводящей среде путем присоединения к проводящей среде расположенных в непосредственной близости от вывода соответствующей низковольтной обмотки наружных выводов А и В высоковольтных обмоток повышающего и понижающего высокочастотных трансформатора Тесла и преобразования реактивного тока в однопроводной линии в переменный ток промышленной частоты в инверторе.

3. Способ передачи электрической энергии путем создания резонансных колебаний повышенной частоты в цепи, состоящей из высокочастотного генератора и двух повышающего и понижающего высокочастотных трансформаторов Тесла, передачи высоковольтного потенциала и электрической энергии по однопроводной линии к понижающему трансформатору Тесла, выпрямления тока и передачи электрической энергии нагрузке путем присоединения низковольтной обмотки понижающего высокочастотного трансформатора Тесла к двум входам однофазного мостового выпрямителя, два выхода которого подсоединены к нагрузке, отличающийся тем, что резонансные колебания электромагнитной энергии с длиной волны =2L _АВ /n, где n - целое число, L _AB - длина изолированной от земли электрической однопроводной линии, передают от настроенного на частоту высокочастотного генератора резонансного контура низковольтной обмотки повышающего высокочастотного трансформатора Тесла к резонансному контуру низковольтной обмотки понижающего трансформатора Тесла по изолированной от земли однопроводной электрической цепи, преобразуют реактивный ток в изолированной от земли электрической однопроводной линии в переменный ток высокой частоты, содержащий векторную сумму активного и реактивного токов, который затем преобразуют в постоянный тока, преобразуемый в переменный ток промышленной частоты.

4. Способ передачи электрической энергии, включающий создание резонансных колебаний повышенной частоты в цепи, состоящей из высокочастотного генератора и двух повышающего и понижающего высокочастотных трансформаторов Тесла, повышение потенциала внутреннего вывода высоковольтной обмотки высокочастотного повышающего трансформатора Тесла, передачу высоковольтного потенциала и электрической энергии по однопроводной линии к понижающему высокочастотному трансформатору Тесла, понижение потенциала высоковольтного вывода понижающего высокочастотного трансформатора Тесла, выпрямление тока и передачу его нагрузке путем присоединения низковольтной обмотки понижающего высокочастотного трансформатора Тесла к двум входам однофазного мостового выпрямителя, а двух выходов последнего - к конденсатору и инвертору, а инвертора - к нагрузке, отличающийся тем, что резонансные колебания реактивного тока передают между настроенным на частоту высокочастотного генератора резонансным контуром низковольтной обмотки повышающего высокочастотного трансформатора Тесла, работающего в автотрансформаторном режиме, и резонансным контуром низковольтной обмотки понижающего высокочастотного трансформатора Тесла, а реактивный ток в однопроводной линии от наружного вывода высоковольтной обмотки понижающего трансформатора Тесла передают через нагрузку и конденсатор в естественную емкость в виде земли или проводящего изолированного тела путем присоединения к выводам указанного конденсатора и нагрузки двух выводов второго однофазного мостового выпрямителя, присоединения наружного вывода высоковольтной обмотки понижающего высокочастотного трансформатора Тесла к одному из входов второго однофазного мостового выпрямителя и присоединения естественной емкости к его второму входу.

5. Способ передачи электрической энергии, включающий создание резонансных колебаний повышенной частоты в цепи, состоящей из высокочастотного генератора и двух повышающего и понижающего высокочастотных трансформаторов Тесла, повышение потенциала внутреннего вывода высоковольтной обмотки повышающего трансформатора Тесла, передачу высоковольтного потенциала и электрической энергии по однопроводной линии к понижающему высокочастотному трансформатору Тесла, понижение потенциала высоковольтного вывода понижающего высокочастотного трансформатора Тесла, выпрямление тока и передачу электрической энергии трехфазной нагрузке путем присоединения низковольтной обмотки понижающего высокочастотного трансформатора Тесла к двум входам трехфазного мостового выпрямителя, а двух выводов трехфазной нагрузки и конденсатора - к двум выходам указанного трехфазного мостового выпрямителя, отличающийся тем, что резонансные колебания электромагнитной энергии передают от настроенного на частоту высокочастотного генератора резонансного контура низковольтной обмотки повышающего трансформатора Тесла к резонансному контуру низковольтной обмотки понижающего высокочастотного трансформатора Тесла, путем соединения расположенных в непосредственной близости друг от друга выводов низковольтной и высоковольтной обмоток соответственно повышающего и понижающего высокочастотных трансформаторов Тесла, а реактивный ток в однопроводной линии от наружного вывода высоковольтной обмотки понижающего высокочастотного трансформатора Тесла передают через нагрузку и конденсатор в естественную емкость в виде земли или изолированного проводящего тела путем присоединения естественной емкости к третьему входу трехфазного мостового выпрямителя, причем оба указанных высокочастотных трансформатора Тесла выполнены в виде автотрансформаторов.

6. Verfahren zur Übertragung von elektrischer Energie, einschließlich der Erzeugung von Resonanzschwingungen des Hochfrequenzschaltung, die aus einem Hochfrequenzgenerator und zwei Hochsetzs und Step-down-Transformatoren, Hochfrequenz-Tesla, eine Zunahme in Inlandsausgangsleistung von Hochspannung von Aufwärtshochfrequenztransformator Tesla Wicklung, einer Hochspannungsübertragungskapazität und Strom in einer einzigen Zeile auf die Abwärts dem Hochfrequenz-Transformator Tesla, das Potential des Hochleistungsuntersetzungshochfrequenztransformator Tesla AC Rektifikation und Kraftübertragungslast Absenken durch die Niederspannung der Verringerung der Hochfrequenz-Tesla-Transformator an die beiden Eingänge des drei~~POS=TRUNC-Brückengleichrichter, und zwei Anschlüsse der dreiphasigen Last und dem Kondensator an den beiden Ausgängen des drei~~POS=TRUNC-Brückengleichrichterwicklung verbindet, wobei die Resonanzschwingungen elektromagnetischer Energie von abgestimmt auf die Frequenz des Hochfrequenz-Oszillator-Schwingkreis der Niederspannung übertragen Wicklungshochfrequenztransformator Tesla an die Resonanzschaltung von Niederspannungs Verbesserung unten Hochfrequenztransformator Tesla als Spartransformator für Doppelleitung gebildet Wicklung bestehend aus einer Linie eindrähtig und die Leitung in der Welt durch in unmittelbarer Nähe zu einander Ergebnisse der Niederspannungs- und Hochspannungswicklung nach unten Hochfrequenz-Tesla-Transformator und die Verbindung mit der Erde Ausgang des Hochspannungs-Verbindungswicklung des Aufwärtshochfrequenz Tesla-Transformator, befindet sich in unmittelbarer Nähe des Abzugs seiner Niederspannungswicklung und Blindstrom in einem einzigen Drahtleitung von der äußeren Klemme Hochfrequenz-Hochspannungstransformatorwicklung Tesla nach unten wird durch die Last dreiphasigen übertragen und eine Kondensatorkapazität in einem natürlichen oder Erde isolierten leitenden Körper durch den Behälter zu dem natürlichen Eingang des dritten drei~~POS=TRUNC-Brückengleichrichter anzubringen.

7. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindraht-Leitungsabschlußkondensator und der Last verbunden ist mit der Niederspannungsverbundwicklung des Hochfrequenz-Abwärtstransformator Tesla über den ersten einphasigen Brückengleichrichter, dadurch gekennzeichnet, daß die Niederspannungswicklung Hochfrequenztransformator Tesla mit seiner Kontur Kondensator trägt abgestimmt auf die Frequenz des Hochfrequenz - Oszillator - Schwingkreis mit niedriger Spannung mit seiner Kontur Kondensator Hochfrequenztransformatorwicklung unten Tesla Verbesserung einen Empfangsschwingkreis bildet, werden die Parameter dieser Schwingkreise durch L ₁ bezogen · C ₁ = L ₂ · C ₂ ist, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreise, die benachbarten Anschlüsse der Niederspannungs- und Hochspannungswicklungen von Aufwärtshochfrequenztransformator Tesla über den Lastkondensator und einer Last an die Ausgänge des zweiten Einzelphasen - Brückengleichrichter verbunden sind , um zwei Eingänge, die den externen Ausgang des Hochspannungs-Hochfrequenz-Transformator, Tesla und die natürliche Kapazität der Erde verbunden sind oder isolierten leitenden Körper Zerschlagung.

8. Vorrichtung nach Anspruch 7 gemäß Übertragung elektrischer Leistung, dadurch gekennzeichnet, daß die Schleife Niederspannungskondensator und Hochfrequenz-Aufwärtstransformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und eine Schleife in Reihe geschalteten Hochfrequenz-Transformator Niederspannungswicklung nach unten Tesla zur ersten einphasigen Brückengleichrichter.

9. Vorrichtung nach Anspruch 7 gemäß Übertragung elektrischer Leistung, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Wicklungen Niederspannungs-Hochfrequenz-Tesla von Transformatoren die vorgesehen.

10. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindrahtleitung, dem Kondensator und der Last verbunden ist mit der Niederspannung der Hochfrequenz-Abwärtstransformator Tesla durch Dreiphasen-Brückengleichrichterwicklung miteinander verbunden sind, dadurch gekennzeichnet, daß die Niederspannung der Hochfrequenzverstärkung Wicklungs Tesla - Transformator einen Kondensator mit der Kontur abgestimmt auf die Hochfrequenzschwingkreis Oszillatorfrequenz, Niederspannungs - Hochfrequenz-Abwärtstransformatorwicklung Tesla Kontur Kondensator bildet bildet einen Schwingkreis, wobei der Schwingkreis - Parameter von ₁ L verbunden sind · C ₁ = L ₂ · C ₂ ist, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreise, die benachbarten Anschlüsse der Niederspannungs- und Hochspannungswicklungen miteinander verbunden sind , in der Aufwärts- und Abwärtshochfrequenztransformator Tesla Schlussfolgerungen Niederspannungswicklung nach unten Hochfrequenztransformator Tesla an zwei die Eingänge der drei~~POS=TRUNC-Brückengleichrichter, und ein dritter Eingang ist mit der natürlichen Kapazität des Landes oder der isolierten leitenden Körper verbunden sind.

11. Vorrichtung zur elektrischen Strom nach Übertragung nach Anspruch 10, dadurch gekennzeichnet, daß die Schleife Niederspannungskondensator und Hochfrequenz-Aufwärtstransformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und eine Schleife Niederspannungstransformator Hochfrequenz Tesla in Reihe mit einem Gleichrichter-Drehstrombrücke verbunden Zerschlagung.

12. Vorrichtung zur Übertragung elektrischer Leistung nach Anspruch 10, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Wicklungsniederspannung die vorgesehen.

13. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindrahtleitung, dem Kondensator und der Last verbunden ist mit der Niederspannung der Hochfrequenz-Abwärtstransformator Tesla durch den Einphasen-Brückengleichrichter Wicklung miteinander verbunden sind, dadurch gekennzeichnet, daß die Niederspannung der Hochfrequenzverstärkung Wicklungs Tesla - Transformator einen Kondensator mit der Kontur bildet abgestimmt auf die Hochfrequenzschwingkreis Oszillatorfrequenz, Niederspannungs - Hochfrequenz-Abwärtstransformatorwicklung Tesla Kontur Kondensator bildet einen Schwingkreis, wobei der Schwingkreis - Parameter von ₁ L verbunden sind · C = L ₁₂ · C ₂ ist _, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreise benachbarten Anschlüssen von Niederspannungs- und Hochspannungswicklungen beim Anstieg und Fall der Hochfrequenz - Transformatoren verbunden sind Tesla, als eines der Einphasen-Brückengleichrichterausgang an die natürliche Kapazität verbunden ist wie die Erde oder dem isolierten leitenden Körper.

14. Vorrichtung zur elektrischen Strom nach Übertragung nach Anspruch 13, dadurch gekennzeichnet, daß die Schleife Niederspannungskondensator und Hochfrequenz-Aufwärtstransformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und eine Schleife Niederspannungstransformator Hochfrequenz Tesla zu einer einphasigen Brückengleichrichter in Reihe geschaltet Zerschlagung.

15. Vorrichtung zur Übertragung elektrischer Leistung nach Anspruch 13, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Transformatoren Niederspannungswicklungen wobei vorgesehen.

16. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindrahtleitung, dem Kondensator und der Last verbunden ist mit der Niederspannungswicklung durch eine Einphasen-Brückengleichrichter verbunden sind, dadurch gekennzeichnet, daß die Hochfrequenz-Niederspannung mit einer Kontur des Aufwärtstransformatorwicklung Tesla ein Kondensator konfiguriert ist, einen Hochfrequenz - Oszillator - Schwingkreis, Niederspannungs - Transformator Hochfrequenz mit der Kontur Tesla Kondensator bildet einen Schwingkreis, nennt die Schwingkreisparameter durch L ₁ bezogen Zerschlagung zu bilden · C ₁ = L ₂ · C ₂ , wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreisen benachbart sind zu dem Schluss Niederspannungshochspannungswicklung verbessert Hochfrequenz Tesla Transformatorwicklung Ausgang mit der Masse verbunden ist, parallel mit dem Kondensator und der Last verbunden ist Ausgänge des zweiten Einzelphasen-Brückengleichrichter, an die beiden Eingänge, von denen die externe Ausgabe der Hochspannungswicklung nach unten Hochfrequenz-Transformator, Tesla und die natürliche Fähigkeit des Landes oder der isolierten leitenden Körper verbunden sind.

17. Eine Vorrichtung zum Übertragen elektrischer Leistung nach Anspruch 16, dadurch gekennzeichnet, daß die Schleife Niederspannungskondensator und der Aufwärts-Abwärts-Transformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und eine Schleife Niederspannungstransformator Hochfrequenz Tesla in Reihe mit einer einphasigen Brückengleichrichter verbunden Zerschlagung.

18. Vorrichtung zur Übertragung elektrischer Leistung nach Anspruch 16, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Transformatoren Niederspannungswicklungen wobei vorgesehen.

19. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindrahtleitung, dem Kondensator und der Last verbunden ist mit der Niederspannung der Hochfrequenz-Abwärtstransformator Tesla durch Dreiphasen-Brückengleichrichterwicklung miteinander verbunden sind, dadurch gekennzeichnet, dass die Niederspannung-Aufwärtstransformatorwicklung Tesla Kondensator bildet mit der Kontur der Frequenz des Hochfrequenz - Oszillator - Schwingkreis, Hochfrequenz - Transformator Niederspannungswicklung mit den Kontur Tesla Kondensator bildet einen Resonanzkreis abgestimmt , nach unten, wobei die Schwingkreisparameter durch L ₁ verknüpft sind · C ₁ = L ₂ · C ₂ ist, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreisen benachbart sind zu dem Schluss Niederspannungsausgang Hochspannungswicklungen haben verbessert Hochfrequenz Tesla - Transformator mit der Erde verbunden ist, werden die Ergebnisse einer Niederspannungswicklung nach unten Hochfrequenztransformator Tesla an zwei die Eingänge der drei~~POS=TRUNC-Brückengleichrichter, und ein dritter Eingang ist mit der natürlichen Kapazität des Landes oder der isolierten leitenden Körper verbunden sind.

20. Vorrichtung zur elektrischen Strom nach Übertragung nach Anspruch 19, dadurch gekennzeichnet, daß die Schleife Niederspannungskondensator und Hochfrequenz-Aufwärtstransformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und eine Schleife Niederspannungstransformator Hochfrequenz Tesla in Reihe mit einem Gleichrichter-Drehstrombrücke verbunden Zerschlagung.

21. Vorrichtung zur Übertragung elektrischer Leistung nach Anspruch 19, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Transformatoren Niederspannungswicklungen wobei vorgesehen.

22. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, erhöhen und die Hochfrequenz-Transformatoren Tesla durch einen Ein-Draht-Leitung verbunden Absenken, den Kondensator und die Last mit der Niederspannungs-Hochfrequenz-Transformator Tesla Zerschlagung durch die Einphasen-Brückengleichrichter, Niederspannungs-Hochfrequenz-Tesla-Transformator mit Profil Wicklung des Aufwärts ein Kondensator konfiguriert ist, einen Hochfrequenz - Oszillator - Schwingkreis zu bilden, dadurch gekennzeichnet, dass die Niederspannungs - Hochfrequenz - Transformator mit der Kontur Tesla Kondensator einen Schwingkreis bildet Wicklung nach unten, wobei die Schwingkreisparameter durch L ₁ · C = L ₁₂ verbunden sind · C ₂ ist _, wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreise benachbart zu den Anschlüssen an die Niederspannung entsprechend der Ergebnisse der Hochspannungswicklungen in der Auf-und-Transformator Tesla mit der Erde und einer der Ausgänge der einphasigen Brückengleichrichter geschalteten Wicklungs auf die natürliche Kapazität der Erde oder isolierten leitenden Körper verbunden sind.

23. Vorrichtung zur elektrischen Strom nach Übertragung von Anspruch 22, dass die Niederspannungs-Kondensator und Hochfrequenz-Aufwärtsschleifen gekennzeichnet Transformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und einer Kontur Low-HF-Spule, die in Reihe geschaltet sind Tesla-Transformator auf eine Einphasen-Brückengleichrichter.

24. Vorrichtung zur Übertragung elektrischer Leistung nach Anspruch 22, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Transformatoren Niederspannungswicklungen wobei vorgesehen.

25. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindrahtleitung, dem Kondensator und der Last verbunden ist mit der Niederspannung der Hochfrequenz-Abwärtstransformator Tesla über Brückengleichrichter Wicklung miteinander verbunden sind, dadurch gekennzeichnet, daß die Hochfrequenz-Niederspannung-Aufwärtstransformatorwicklung Tesla Kondensator bildet mit der Kontur der Frequenz des Hochfrequenz - Oszillator - Schwingkreis, Hochfrequenz - Transformator Niederspannungswicklung mit den Kontur Tesla Kondensator bildet einen Resonanzkreis abgestimmt , nach unten, wobei die Schwingkreisparameter durch L ₁ verknüpft sind · C ₁ = L ₂ · C ₂ , wobei L ₁ und C ₁ und L ₂ und C ₂ - Induktivität und Kapazität des Schwingkreise, der Ausgang der Hochspannungs - Hochfrequenz - Tesla - Transformator neben dem Abschluss seiner Niederspannungswicklung Verbesserung Wicklung verbunden ist benachbart Klemmen an Masse Hochspannungs- und Niederspannungswicklungen sind in einem Hochfrequenzabwärtstransformator Tesla miteinander und mit der Erde verbunden.

26. Vorrichtung zur elektrischen Strom nach Übertragung nach Anspruch 25, dadurch gekennzeichnet, daß die Schleife Niederspannungskondensator und Hochfrequenz-Aufwärtstransformator parallel Tesla Hochfrequenzgenerator verbunden Wicklung, einem Kondensator und einer Kontur mit niedriger Hochfrequenztransformator zu dem Brückengleichrichter in Reihe geschalteten Wicklungs.

27. Vorrichtung zur Übertragung elektrischer Leistung nach Anspruch 25, dadurch gekennzeichnet, dass die Schwingkreise der Niederspannungswicklung Hochfrequenz-Aufwärtstransformator und der Niederspannungs Tesla-Spule Tesla Transformator Hochfrequenz mit einer Reihenschaltung von Kondensatoren und der Kontur der Transformatoren Niederspannungswicklungen wobei vorgesehen.

28. Vorrichtung zur Übertragung elektrischer Leistung eines Hochfrequenzgenerator, Anheben und Absenken der Hochfrequenz-Transformatoren Tesla Eindrahtleitung, dem Kondensator und der Last verbunden ist mit der Niederspannung der Hochfrequenz-Abwärtstransformator Tesla durch den Einphasen-Brückengleichrichter Wicklung miteinander verbunden sind, dadurch gekennzeichnet, daß die Niederspannung der Hochfrequenzverstärkung Wicklungs трансформатора Тесла с контурным конденсатором образует настроенный на частоту высокочастотного генератора резонансный контур, низковольтная обмотка понижающего высокочастотного трансформатора Тесла с контурным конденсатором образует резонансный контур, параметры указанных резонансных контуров связаны соотношением L ₁ · C ₁ =L ₂ · C ₂ , где L ₁ и C ₁ и L ₂ и C ₂ - индуктивность и емкость указанных резонансных контуров, прилегающие к низковольтной обмотке выводы высоковольтной обмотки у повышающего и понижающего высокочастотных трансформаторов Тесла соединены с землей.

29. Устройство для передачи электрической энергии по п.28, отличающееся тем, что контурный конденсатор и низковольтная обмотка повышающего высокочастотного трансформатора Тесла соединены параллельно высокочастотному генератору, а контурный конденсатор и низковольтная обмотка понижающего высокочастотного трансформатора Тесла соединены последовательно к мостовому выпрямителю.

30. Устройство для передачи электрической энергии по п.29, отличающееся тем, что резонансные контуры низковольтной обмотки повышающего высокочастотного трансформатора Тесла и низковольтной обмотки понижающего высокочастотного трансформатора Тесла выполнены с последовательным соединением контурных конденсаторов и низковольтных обмоток указанных трансформаторов.
