Russische Föderation Patent RU2166223

VORRICHTUNG ZUR ABGABE VON AGRAR VERBRAUCHER

VORRICHTUNG ZUR ABGABE VON AGRAR VERBRAUCHER

Name des Erfinders:. Maryahin FG; Uchevatkin AI. Korshunov bp. Kostin VD. Musin Uhr. Antonov YM
Der Name des Patentinhabers: All-Russischen Forschungsinstitut für Elektrifizierung der Landwirtschaft
Korrespondenzanschrift: 109456, Moskau, 1. Veshnyakovskaya etc. 2, VIESH, Onti und Patentierung.
Startdatum des Patents: 1999.04.15

Die Erfindung ist für Stromversorgungsanlagen der landwirtschaftlichen Produktion, Kommunikations- und Steuerungssysteme bestimmt sind, in anderen Bereichen der Volkswirtschaft und im Alltag. Die Vorrichtung umfasst einen Sensor und ein Gehäuse, in dem ein Teil der Verbrennungskammer befindet, und ein anderer Teil mit der Außenluft in Verbindung steht. An der Spitze, werden sie mit dem Abgasrohr mit der Atmosphäre verbunden. Thermode Warmstellen sind in der Verbrennungskammer angeordnet und die Kaltstellen in dem anderen Gehäuseteil mit einer Schicht aus porösem Material bedeckt ist und in Fluidverbindung mit dem Kältespeicher vodoledyanym verbunden. Die Erfindung stellt eine thermische Energieumwandlung in Strom mit einer maximalen Temperaturdifferenz zwischen den Übergängen. Dies erhöht die Effizienz der Vorrichtung und ihre Effizienz.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Stromversorgung und kann für die Notstromversorgung verwendet werden und andere Objekte landwirtschaftliche Verbraucher, einschließlich der Kontroll- und Kommunikationssystem. Es kann in anderen Bereichen der Wirtschaft und im Alltag angewendet werden.

und die Erfindung ist nicht auf die Umsetzung des wissenschaftlichen und technischen Programm der umfassenden landwirtschaftlichen Nutzung natürlicher Kälte gerichtet, das ist eine wichtige erneuerbare und umweltfreundliche Energiequelle in Russland.

Eine Form dieser Anwendung ist die direkte Umwandlung von Wärmeenergie in Strom, während maximale Wärme durch natürliche Abfall zwischen den Körpern zu gewährleisten Akkumulieren Kälte und Hitze, wie Wasser, Eis, Luft.

Eine Vorrichtung für die Versorgung der Verbraucher mit kaltem natürlich wie ein Low-Power angelegten elektrischen Stromquellen für autonome Ozean Bojen. Es verwendet (RU N 2031486 C1, 20.03.95, die H 01 L 35/02) Strom Temperaturdifferenz zwischen Tiefen- und Oberflächenwasserschichten zu erzeugen.

Der Nachteil dieser Vorrichtung ist die große Redundanz Komponenten und Konstruktionsmerkmale, die nicht zulassen, dass es zu selskohozbektah effektiv zu nutzen. Darüber hinaus ist es nicht ausreichend, Temperaturdifferenz von Kältemittel, weil sie in einem kalten Wasser oder Eis nicht angehäuft natürliche Kälte verwenden.

Die am nächsten an der technischen Natur der vorliegenden Erfindung ist eine Vorrichtung für die Lieferung von Objekten Sensor (thermo Batterie), der Kollektorschuh, Führungen, Kältespeicher (RU 2018196 C1, 15.08.94, H 01 L 35/22).

Der Nachteil dieser Vorrichtung ist die relativ hohe Temperatur der "kalten" junction Temperatursensor, in dem Prozess erhalten wird, und die Reduktion in diesem Zusammenhang und Stromeffizienz. Dies beeinträchtigt die Effizienz der elektrischen Vorrichtungen für landwirtschaftliche Verbraucher.

Eine Aufgabe der Erfindung ist es, die Effizienz und Vorrichtungen zu verbessern stärkeren Macht, einschließlich der landwirtschaftlichen Verbraucher durch mehr vollständige Nutzung des Potenzials von Natur aus kalt natürliche Mittel, insbesondere die Körper natürliche Kältespeicher in Form von Eis und Eiswasser zu ermöglichen.

Um dieses technische Ergebnis für die Stromversorgungseinrichtung zu erreichen, umfassend einen Sensor, ein Stromsammelverbinder, die Leiter, eine Kältespeicher ist dadurch gekennzeichnet, daß sie einen Gehäuseteil aufweist, das mit einer Schicht aus Wärmeisolierung angeordnet Brennkammer beschichtet ist, während die Kaltstellen temperaturempfindliche Element im Inneren des Gehäuses untergebracht sind, verbunden ist mit der Außenluft, und überzogen mit einer Schicht aus porösem Material vodoledyanym hydraulisch mit der Batterie verbunden ist, den Temperatursensor und den Warmstellen sind in der Verbrennungskammer, wobei der obere Teil der Verbrennungskammer und dem Inneren des Gehäuses angeordnet sind, an einen Schornstein in die Atmosphäre verbunden.

Als Ergebnis erhöht die Verwendung der Erfindung die Temperaturdifferenz zwischen den Kalt- und Warmstellen des Thermopile, erhöhte spezifische elektrische Leistung und reduzierte Materialverbrauch für die Verbraucherleistungsvorrichtungen, insbesondere landwirtschaftliche Verbraucher.

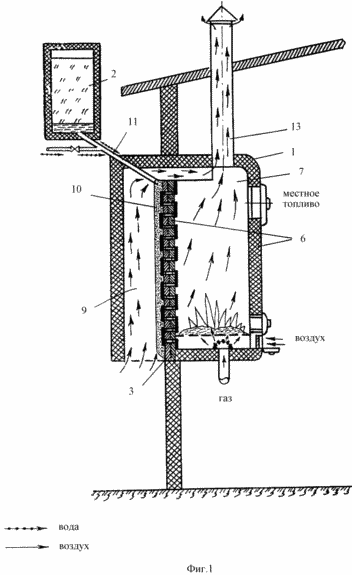

Die Erfindung wird durch Zeichnungen veranschaulicht, wobei Fig. 1 schematisch eine Vorrichtung für die Stromversorgung, einer Gesamtansicht, Fig. 2 - Sensor im Abschnitt.

Die Vorrichtung umfasst ein Gehäuse 1, 2 kalt vodoledyanoy Batterie, Sensor 3, die Leiter 4 elektrisch mit dem Temperatursensor 3 wird elektrisch 5. Der Teil des Gehäuses 1, mit einer Schicht aus Wärmeisolierung 6 angebracht Verbrennungskammer 7 zu beschichtende den Anschlüssen der Stromabnehmer verbunden ist. Die kalten Lötstellen 8 3 Thermode in den inneren Teil gelegt 9 des Gehäuses 1, der Außenluft verbunden ist, und überzogen mit einer Schicht 10 aus porösem Material hydraulisch, beispielsweise ein Schlauch 11 zu einem kalten Batterie verbunden. Temperatursensor 12 hot junctions 3 7 in der Verbrennungskammer angeordnet. Der obere Teil 7 der Verbrennungskammer und dem Inneren des Gehäuses 1 sind an dem Abgasrohr 13 mit der Atmosphäre verbunden. Die Brennkammer 7 ist als Einrichtung angeordnet zum Verbrennen fester und gasförmiger Brennstoffe, einschließlich der lokalen Materialien.

Eine poröse Materialschicht 10 kann in Fluidverbindung mit einer Wasserquelle verbunden sein, sondern Kühlgänge 8 in diesem Fall ist weniger effizient als die Wasser-Gemisch aus dem kalten Speicherraum 2.

Die Vorrichtung für elektrische Verbraucher natürliche Kälte funktioniert wie folgt verwendet:

Kaltwasser von vodoledyanogo Batterie 2 oder die Wasserversorgung tritt die Schicht 10 ein poröses Material ist, dass die kalten Verbindungen 8 Temperatursensor 3 umfasst, und absorbiert es als Docht. In dieser gleichen Zone empfängt die äußere Luftabgasrohr 13 gezogen, und die empfängt die heißen Gase aus der Verbrennungskammer 7.

Gase aus der Verbrennung auf dem Schornstein 13 in die Atmosphäre, "nach oben ziehen" die Außenluft bläst die warme Luftschicht 10 des porösen Materials. In diesem Fall erwärmt sich die dabei entstehende Wärme die heißen Verbindungen 12 Temperatursensor 3.

Wenn die Luftströmung um die äußere Schicht 10 des porösen Materials Wasser gekühlt schnell verdampft, um die kalten Verbindungen 8 Temperatursensor 3 zu kühlen.

In Übereinstimmung mit dem Seebeck-Effekt zwischen den Leitern 4 Stromabnehmers pad 5 eine elektrische Potentialdifferenz entsteht, dass elektrische Verbraucher Empfänger liefert.

Der erzeugte Strom zur gleichen Zeit sind von hoher Qualität, dh geringem Rauschen und hoher Spannung. Dies ist besonders wichtig für die Leistungssteuerung und Kommunikationssysteme, einschließlich in Notfällen.

FORDERUNGEN

Vorrichtung zur Stromversorgung, umfassend: einen Wärmesensor, einen Stromsammelverbinder, die Leiter, einem Kältespeicher, dadurch gekennzeichnet, daß sie einen Gehäuseteil aufweist, das mit einer Schicht aus Wärmeisolierung angeordnet Brennkammer beschichtet ist, während die Kaltstellen sind temperaturempfindliche Element im Inneren des Gehäuses zu der Außenluft verbunden gebracht, und mit einer Schicht aus porösem Material vodoledyanym hydraulisch mit der Batterie verbunden ist, den Temperatursensor und den Warmstellen sind in der Verbrennungskammer angeordnet ist, wobei der obere Teil der Verbrennungskammer und dem Inneren des Gehäuses an einen Schornstein in die Atmosphäre verbunden.
