Erfindung
Russische Föderation Patent RU2267218

TRANSFORMER DC VOLTAGE

TRANSFORMER DC VOLTAGE

Name des Erfinders: VA Aleksandrov (RU); Gokin SP (RU); Kokorin YY (RU); Tkalich VV
Der Name des Patentinhabers: Bundes GUP "Central Research Institute" Morphyspribor "
Korrespondenzanschrift: 197376, St. Petersburg, Chkalovsky Aussicht, 46, Bundes GUP "Central Research Institute" Morphyspribor ".
Startdatum des Patents: 2004.07.12

Diese Erfindung bezieht sich auf Wandler Ausrüstung und kann als ein Wandler in einem konstanten Gleichspannung an die Sekundärstromsystemen verwendet werden. Das technische Ergebnis der Verwendung der Erfindung ist es, die Stabilität der Lasteigenschaften durch die Verwendung von zusätzlichen regenerative Dioden zu erhöhen (Dioden, durch welche der Prozess die gespeicherte Energie wieder an die Stromenergiequelle zurückzukehren), sondern auch durch die Bereitstellung quasi-resonant Trajektorie verändern den Schlüssel der Verstärkerausgangsspannung die Qualitätsmerkmale von sekundären Stress zu verbessern, , was besonders wichtig ist, wenn sie auf einem Multi-Kanal-Last TPK arbeiten. Um diese technischen Ergebnisse im Transformator DC enthaltenden Kern Verstärker erreichen einen Stromversorgungsbus, der an die Eingänge des ersten kapazitiven Teiler und zu den Bussen der Primärspannung verbunden sind, einen Oszillator, der mit dem direkten und invertierten Ausgang zum ersten und zweiten Eingangsschlüsselverstärker, dessen Ausgang über eine Reihen verbundenen Induktor und Kondensator mit dem Mittelpunkt des kapazitiven Teilers verbunden ist, und parallel Kondensator mit der Primärwicklung des Transformators Sekundär über einen Gleichrichter und kapazitive Filterwicklung an den Schienen der Sekundärspannung verbunden ist, eingegeben, die ersten und zweiten Verzögerungsschaltung, eine erste und eine zweite Diode und einen zweiten kapazitiven Teilers, zwischen den Reifen der Primärspannung und verbunden Mittelpunkt mit dem Auslass Kernverstärker enthalten, der erste und zweite Eingänge, die durch die ersten und zweiten Verzögerungsschaltungen mit dem direkten und invertierten Ausgang des Hauptoszillators, wobei die ersten und zweiten Dioden in Reihe geschaltet Leitfähigkeit zwischen den Reifen der Primärspannung umzukehren, und durchschnittliche Verbindungspunkt der Dioden mit dem Verbindungspunkt der Drossel und einem Kondensator verbunden ist. Shows und Schaltung Transformator DC arbeitet an einem Multi-Channel-Last.

BESCHREIBUNG DER ERFINDUNG

Diese Erfindung bezieht sich auf Wandler Ausrüstung und kann als ein Wandler in einem konstanten Gleichspannung an die Sekundärstromsystemen verwendet werden.

Es sind Transformatoren DC (ESRD), um die Gleichspannung des Primärnetzes in eine Gleichspannung von einer oder mehreren Quellen von sekundären Netzwerk zu konvertieren [1]. Im Gegensatz zu der breiten Klasse von kontrollierten und stabilisierten Gruppe sekundäre Energiequellen kombiniert ESRD unmanaged Konverter, die galvanische Trennung Transformator und die Harmonisierung der Primär- und Sekundärspannung liefern.

Die Grundlage für die Implementierung von ESRD ist ein Wechselrichter, der die primäre Gleichspannung in Wechselspannung umwandelt, die auf die erforderlichen Werte und begradigt transformiert Sekundärquellen mit der angegebenen Spannung zu bilden.

Bei den bekannten ESRD-Wechselrichter mit einer externen Anregung verwendet werden kann, durchgeführt auf einem Zweitakt [2] oder Halbbrücken-Taste [3] Systeme Transistor-Leistungsverstärker (AFB). Die Zusammensetzung der bekannten Vorrichtungen umfassen die wichtigsten Leistungsverstärker-Leistungsschienen mit den Primärspannungsbussen verbunden sind, Steuereingänge an die Ausgänge des Oszillators verbunden ist und Ausgänge der Primärwicklung verbunden sind der Transformator die Sekundärwicklung ist über einen Gleichrichter und einem Ausgangsfilter, die an die Sekundärspannung Schienen [2 3].

Mit der Taste Modus und eine hohe Schaltfrequenz (zehn bis einigen hundert kHz) AFB Transistoren Umwandlungswirkungsgrad zu erhöhen und deutlich das Gewicht und die Abmessungen des bekannten ESRD reduzieren im Vergleich zu Leistungstransformatoren der industriellen Frequenz (50 Hz). Externe Steuertransistoren AFB, nach bekannten Schemata durchgeführt [2, 3], durchgeführt von den Master-Oszillator gegenphasige Signale wie Rechteckwelle. Das Ergebnis ist eine symmetrische Impulsspannung, die die Bildung von Sekundärspannungen mit minimalen Abmessungen von Ausgangsfiltern auf den Primär- und Sekundärwicklungen des Transformators gewährleistet. Die Vorteile sind bekannt TPN stabile Lasteigenschaften in Bezug auf die Änderung der aktuellen Ausgabe über einen weiten Bereich, zusammen mit den mit ausgewählten Stabilitätsverlust verbundenen Vorteile in Startmodi Betrieb, wenn sie auf einem kapazitiven Filter und einer Stromüberlast oder Kurzschluss Lastbetrieb. Ein weiterer Nachteil der bekannten Vorrichtungen ist die erhöhte Pegel von Hochfrequenz (HF) Störungen im Zusammenhang mit der Bildung der Impulsflanken-Ausgangsspannung und Stromströmungswege unterbrechen. direkt auf dem Ausgangsübertrager, tritt die Potentialänderung bei einer Geschwindigkeit von mehr als 1000 V / ps, wenn der Strom mehr als 100 A / ms in typischen Elemente der PCC mit Leistung von 100 bis 1000 W, geladen. Diese Prozesse führen Leitung und HF-induktive Störungen zu Impuls, den Reifen Sekundär Stress eindringende, die die Qualitätsmerkmale der Ausgangsspannungen von bekannten ESRD verschlechtert und verhindert ihre Verwendung in funktionellen Ausrüstung mit hohen Anforderungen an die elektromagnetische Verträglichkeit (EMV).

Die technische Lösung, die am nächsten zu den wesentlichen Merkmalen vorgeschlagen, der WBC, die in dem Artikel [4]. Der Prototyp TPN beseitigt Nachteile bekannter Vorrichtungen durch einen Schwingkreis umfassend die Einführung Induktor enthalten PCC-Ausgang und einen Kondensator parallel geschaltet mit der Primärwicklung des Transformators. So wird in ESRD realisiert Inverter Resonanztyp, die eine verbesserte EMV-Leistung und Robustheit Modus Überstrom und Kurzschlussschutz gewährleistet.

TPN - ein Prototyp (1) einen Oszillator 1, einen Schlüssel 2 Leistungsverstärker auf die Schlüsselelemente von 2,1 gebildet, 2.2, enthalten auf der Halbbrückenschaltung, die Drossel 3, den Kondensator 4, einen kapazitiven Teiler 5, 6 Transformator, Gleichrichter 7 und die Ausgangsfilterkapazität 8.

Ein Vorteil der in dem Prototyp durchgeführt WBC Halbbrückenschaltung ist die Verwendung von Kondensatoren als Kapazitätsteiler 5 als ein Filter für die Versorgungsspannung, und als Trenntransformator 6, die zur Bildung von AFB Ausgangsspannungen + E und -E gleich der Hälfte der Primärspannung entspricht E Einschalten.

Bei der bekannten Vorrichtung (Abbildung 1) AFB Leistungsbus 2 und 5 des kapazitiven Teilers in parallel mit der Primärspannungsbusse sind AFB Steuereingänge mit zwei Oszillatorausgänge verbunden ist, und einen Ausgang seriell durch die Drossel 3 und der Primärwicklung des Transformators 6 ist mit dem Mittelpunkt des kapazitiven verbunden Teiler 5, der wiederum mit der Primär des Transformators mit dem Kondensator in Parallelwicklung 4 und einer Sekundär über einen Gleichrichter 7 in Reihe geschaltete Wicklung und einem kapazitiven Ausgangsfilter 8 an den Sekundärspannung-Stromschienen verbunden.

TPN Prototyp Arbeit wird wie folgt durchgeführt. Der Master - Oszillator 1 erzeugt zwei gegenphasigen Impulssignal wie beispielsweise ein Rechteckwelleneingang an die Steuerung von Schlüsselelementen 2.1, 2.2 AFB 2. Als Ergebnis 2 der Ausgang der AFB symmetrischen Spannungsimpuls gebildet Amplitude E = Eo / 2, auf der Drosselklappen gebildet mit dem Eingang des Resonanzfilters angewendet 3 und 4. die Kondensatorspannungsänderung über dem Kondensator 4 ist auf einem glatten Weg durchgeführt Resonanzfrequenz definiert,

wo der L - Induktivität der Drossel 3, CP - Kondensator 4.

Mit einem Anstieg der Spannung über dem Kondensator 4 bis U n · K T (wobei K T - Transformationsverhältnis des Transformators 6, U n - die Ausgangsspannung an der Last), der Strom i L Reaktor 3 durch den Transformator 6 geschlossen ist, die Gleichrichterdioden 7 und der Ausgang kapazitives Filter 8 Last. Umschalten der Schlüsselelemente der AFB 2 stellt eine Variation der Strom i L, ein Überladen des Kondensators 4 und der Bildung der anderen Halbwellenspannung des Gleichrichtereingang.

Der Vorteil ESRD Prototyp ist ein trapez (kvazisinusoidalnogo) Spannung an der Primärwicklung des Transformators zu bilden, was zu einer verbesserten EMV-Verhalten führt. Jedoch hat die Änderung der Ausgangsspannung PCC ein gepulstes Charakter, die Änderungsgeschwindigkeit der Spannung in der gleichen Weise wie in den bekannten Vorrichtungen [1-3], erreicht 1000 V / ps. Dementsprechend wird in ESRD beobachtet Prototyp leitenden Übertragung gepulster HF-Störungen auf dem Sekundärspannung Bus, der ein Nachteil ESRD ist.

Der Vorteil der Prototyp [4] im Vergleich zu den bekannten ESRD [1-3] ist die stabile Betriebsarten Überstrom- und Kurzschlussschutz. In der Tat das Vorhandensein der Drossel 3 Ausgangs AFB eine Ausgangsstrombegrenzung bereitstellt, die die Amplitude des kurzgeschlossen ist nicht überschreitet

wo n = 2 f n - Schaltfrequenz AFB, von L - Induktivität der Drossel 3, E 0 - Spannung.

Somit ohne Überstrom können Ausgangsmoden und der Betrieb der Vorrichtung mit einer Last zur Verfügung gestellt werden kleiner als der Nennwiderstand kurzzuschließen, inklusive.

Allerdings hat der Prototyp TPN stabil niedrigen Lasteigenschaften. Mit Lastwiderstand erhöht erhöht die Ausgangsspannung. In nahen Bedingungen in den resonanten Schaltungselementen (Reaktor 3, einen Kondensator 4) und der Schlüsselelemente der AFB 2 im Leerlauf, gibt es die unkontrollierte Erhöhung des Stroms, was zu einem Versagen der Verstärkungseinrichtungen.

Wenn in Mehrkanalsystemen kann die geringe Stabilität des Stromversorgungsausgangsspannungen ESRD Prototyp für andere Verbraucher je nach Belastung der einzelnen Verbraucher zu Sekundärspannungen führen, die nicht akzeptabel ist, und begrenzt den Umfang der WBC.

Die Aufgabe der vorliegenden Erfindung ist die Verbesserung der Qualität der Ausgangskennlinien der Sekundärspannungen, die Stabilität der Belastungseigenschaften von ESRD zu erhöhen.

Um dieses Problem in den bekannten ESRD lösen, Schlüsselverstärker Busspannung enthält, wird an die Eingänge des ersten kapazitiven Teilers verbunden ist, und an die Busse der Primärspannung, einen Oszillator, der mit dem direkten und invertierten Ausgang zum ersten und zweiten Eingangsschlüsselverstärker, dessen Ausgang über Serie geschalteten Drossel und ein Kondensator mit dem Mittelpunkt des kapazitiven Teilers verbunden ist, und parallel Kondensator mit der Primärwicklung des Transformators Sekundär über einen Gleichrichter und kapazitive Filterwicklung auf die Sekundärspannung Reifen eingeführte neue Funktionen, nämlich die erste und die zweite Verzögerungsschaltung der ersten und zweiten Dioden, und eine zweite einen kapazitiven Teiler zwischen den Schienen der Primärspannung und verbunden Mittelpunkt mit dem Steckanschluss-Kern Verstärkers verbunden ist, der erste und zweite Eingänge, die durch die ersten und zweiten Verzögerungsschaltungen zum direkten und invertierten Ausgang des Master-Oszillators gekoppelt ist, wobei die ersten und zweiten Dioden in Reihe geschalteten rückwärtsleitenden Mezhuyev Reifen die Primärspannung und der mittlere Verbindungspunkt der Dioden mit dem Verbindungspunkt der Drossel und einem Kondensator verbunden ist.

Zur mehrkanaligen Last, die die Bildung einer Anzahl von Gruppen von Sekundärspannungen für die Vielzahl von einzelnen Verbraucher gewährleistet, führte die beanspruchte ESRD n zusätzliche Drosseln und n zusätzliche Kondensatoren, n zusätzliche kapazitive Teiler und n Leistungswandlern, von denen jede eine primäre enthält und k Sekundärwicklungen a und N = kn zusätzliche Gleichrichter und N zusätzliche Kondensatorfilter, und n zusätzliche Drosseln und Kondensatoren sind zwischen dem Ausgang des Verstärkers und der Schlüssel zu den Mittelpunkten n zusätzlichen kapazitiven Teiler, dessen Eingänge entsprechend verbunden sind mit den Schienen der Primärspannung verbunden. Wiederum werden die Primärwicklung n zusätzlichen Transformatoren in parallel die jeweiligen n zusätzlichen Kondensatoren verbunden sind, AK Sekundärwicklungen eines jeden der n weiteren Transformatoren über entsprechende Verknüpfung von zusätzlichen Gleichrichter und Kondensator-Filter Reifen N Sekundärausgangsspannungen verbunden sind.

Das technische Ergebnis der Verwendung der Erfindung ist es, die Stabilität der Lasteigenschaften durch die Verwendung von zusätzlichen regenerative Dioden (durch welche die Eigeninduktivität Stromschaltung der Prozessreaktor in einem kapazitiven Filter als die Resonanzfilterrück überschüssige Energie erreicht wird), aber auch die Verbesserung der Sekundärspannung Qualitätseigenschaften durch die Bereitstellung quasi-resonant Pfadänderungen zu erhöhen Kernausgangsspannung des Verstärkers, was besonders wichtig ist, wenn auf TPN mehrkanaligen Last verwenden.

KURZBESCHREIBUNG Figuren 1-5, wo

TRANSFORMER DC VOLTAGE

Figur 1 zeigt ein Blockschaltbild ESRD Prototyps.

TRANSFORMER DC VOLTAGE

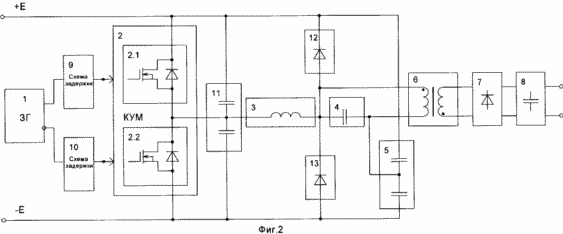

Abbildung 2 - Blockdiagramm des vorgeschlagenen ESRD.

TRANSFORMER DC VOLTAGE

3 - Struktur ESRD Regelung für Mehrkanal-Last.

4 - Wellenformen zur Erläuterung des Prinzips der technischen Lösung.

5 - Spektrogramm Eigenrauschen Verstärker, da ihre Eingänge , wenn das Gerät von ESRD - Prototyp (Zuführung 5a ) und die vorgeschlagene ESRD ( 5b ).

Vorgeschlagene TPN (2) einen Oszillator 1, einen Schlüssel-Leistungsverstärker 2, der auf zwei Schlüsselelemente 2.1, 2.2, 3, Drossel, einen Kondensator 4, einen ersten kapazitiven Teiler 5, der Transformator 6, ein Gleichrichter 7, ein kapazitives Filter 8 und eine Schaltung 9, Verzögerung 10 auf den RD-Ketten gebildet, der zweiten kapazitiven Teiler 11 und den stärk Dioden 12, 13.

Mehrkanal-TPN zur mehrkanaligen Last in Abbildung 3 umfasst ein Master-Oszillator 1, Schema 9, 10 Verzögerung, der Schlüssel-Leistungsverstärker 2, der erste kapazitive Teiler 5, der zweite kapazitive Teiler 11 und n + 1 und Kanal quasi-resonanten Transformatorgleichrichter jeder Kanal i (wobei i = 1 ... n + 1) eine Drossel 3i, 4i Kondensator 12i Dioden, 13i und 6i Transformator mit einer Primär- und Sekundärwicklung, k, und k und Gleichrichter 7.il..7.ik und k Kondensator filtert 8.ik

Die vorgeschlagene Regelung ermöglicht die Bildung ESRD n + 1 k Gruppen Uil..Uik Sekundärspannungen mit hoher Stabilität unter Laständerungen über einen weiten Bereich.

TPN vorgeschlagenen Arbeiten wird wie folgt durchgeführt. Der Master-Oszillator 1 erzeugt zwei Signal entgegengesetzter Impuls, der durch die Schaltung 9, 10 Verzögerung an die Eingänge Schlüsselelemente 2.1 verwaltet, 2.2. Schemes 9, 10 laufen auf den RD-Ketten (2) eine glatte Erhöhung vordere Steuerspannungen U 1, U 2 auf die Schlüsselelemente der Eingänge 2.1, 2.2 und schnell aus der Bildung von Impulsen Rezession zu gewährleisten. So realisiert die vorgeschlagene Verzögerung ESRD 3 Einschlüsse, bei der die Schlüsselelemente 2.1, 2.2 gleichzeitig im geschlossenen Zustand sind. In diesem Fall ist die Flugbahn der Änderung der Ausgangsspannung V 2 gebildet AFB Überladungsstromteiler 11 tanks drosseln 3. Dann wird der Spulenstrom seine Richtung umkehrt und ausgeführt, um den Kondensator 4 auf die Spannung E Überladung, in der die offenen regenerative Dioden 12 oder 13. In diesem Fall ist die Amplitude der Spannung an der Primärwicklung bleibt unverändert Widerstand zu leisten Belastungen im Bereich von R n> R 0 vom Nominalwert in den Leerlauf. Dementsprechend ist die Konstanz der gleichgerichteten Sekundärspannung aufrechtzuerhalten.

Bei Überlast durch den Lastwiderstand R Verringerung n vom Sollwert kurzzuschließen , wird die Ausgangsspannung von dem Zustand verringert der maximalen Ausgangsstromamplitude beibehalten wird .

Edge - Modus , wenn eine maximale Ausgangsleistung von der Gleichheit R vorgesehen ist , n = R 0. In diesem Fall wird die gesamte Energie in dem Induktor gespeichert 3 zum Aufladen Kondensator 4 wird Last auf den Nettoenergieteiler 11 ausreichend aufzuladen Kondensator übertragen wird.

Für jedes Zeithalbzyklus kann festgestellt werden , dass das Gerät arbeitet t 1, t 2, t 3, t 4, t 5 (4) und in geeigneten Zeitintervallen, um den Betrieb der Schaltung zu bestimmen,

t 1.2 - das Zeitintervall der Gesamtkapazität C der Überladung, die Kondensatoren des zweiten kapazitiven Teilers 11;

t 2.3 - Leitungszeit Laufdioden Schlüsselelemente 2.1 oder 2.2;

t 3.4 - Slot Ladekapazität des Akkus des Kondensators C p 4;

t 4.5 - Zeit des Stromflusses durch die Transistoren sind die Schlüsselelemente von 2.1 oder 2.2.

Bildung von quasi-resonanten Schaltstrecke möglich, wenn zwei Bedingungen erfüllt sind. Zuerst wird die Energie von der Induktivität L Reaktor 3 zum Zeitpunkt der des leitfähigen Elements ausgeschaltet und der Schlüssel zu dem maximalen Ausgangsstrom entspricht , I m AFB ausreichend sein sollte , um die Spannung an der Kapazität C der Wert von 2E zu ändern

Zweitens ist die Verzögerungszeit, 3 muss ausreichend sein , um einen Kondensator C aufzuladen und nicht die Leitungszeit Dioden Schlüsselelemente 2.1, 2.2 überschreiten Lauf

Unter diesen Bedingungen ist die Änderungsrate AFB Ausgangsspannung nicht überschreiten 2

Aufladezeit des Kondensators 4 in der vorgeschlagenen Vorrichtung, die entsprechende Änderung in der quasi-harmonische Spannung U c (4)

Die maximale Amplitude des i L (4) des Ausgangsstroms AFB 2 in nominalen Modus maximaler Ausgangsstrom entsprechenden i - Gleichrichter M gegeben ist durch

Bei der Auswahl der Schaltungsparameter der Bedingungen für die charakteristische Frequenz zu erhalten o = (2-3) p für Schaltfrequenz n = 2 / T (T - Periode switching), gleich n = (0,3-0,5) p, 2 eine Variation der Ausgangsstromamplitude PCC zu erhalten, ist nicht mehr als 20-30% in einem weiten Bereich von Belastungsänderung von einem Kurzschlußmodus in den Ruhemodus (XX).

Ladungen von R n zum XX in der vorgeschlagenen Vorrichtung Bereich sorgt für eine konstante Sekundärspannung, deren Wert von der Primärspannung E und der Koeffizient des Transformators 6 U n = K bestimmt wird , E.

Im Gegenzug verzögern die Verwendung von Schaltungen 9, 10 Einschalten Verbindung mit dem kapazitiven Teiler 11 ermöglicht Spannungen fließt Pfad in allen Schaltungselementen zu verändern. Dadurch wird erreicht, praktische Eliminierung von geführt RF-Rauschen in die Sekundärspannung Bus über die Kommunikationsfähigkeit der elektromagnetischen Elemente und die parasitäre Kapazität Massengutfrachter konstruktive Gerät eindringt.

Die Analyse der vorgeschlagenen Vorrichtung bestätigt die Entscheidung des Problems der Stabilität der Lasteigenschaften von TPN steigenden Qualitätsindikatoren der Ausgangssekundärspannungen bei der Verbesserung durch eine neue Reihe von wesentlichen Merkmalen einzuführen.

Die experimentellen Studien haben die Vorteile der beanspruchten technischen Lösung ESRD Vergleich mit Analoga und dem Prototyp gezeigt. In der bekannten Vorrichtung , wenn die Laständerungen innerhalb des Bereichs von dem Nominalwert R N= R o bis R 10 = n0 R Sekundärspannung um mehr als zwei Mal variiert, und RF swing Pulsation 1% erreicht. In der vorliegenden Vorrichtung unter den gleichen Bedingungen von Sekundärspannungsänderung umspannen nicht mehr als 10% HF Welligkeit überschreiten weniger als 0,2%. In diesem Fall stellt das Gerät eine stabile Arbeit unter Bedingungen der Stromüberlast und Kurzschluss.

Diese Vorteile FLC Schema kann effizient in mehrkanaligen Sekundärleistung verwendet werden, um die Bildung von Sekundärspannungen für verschiedene Gruppen von Benutzern mit unterschiedlichen Betriebsarten zu gewährleisten.

Der Vorteil von Schema 3 ist kein Einfluss Überstrommodus, eine der möglichen Gruppen von n Ausgangsspannungen der anderen Gruppen an der Bildung der Sekundärspannungen. Eine solche Charakterisierung von mehrkanaligen ESRD ist eine Voraussetzung für die Verwendung in den Multifunktionsgeräte mit einer großen Anzahl von Verbrauchergruppen. Die Sammlung der neu in Betrieb genommenen Einheiten und Beziehungen bietet eine Lösung für das Problem der Erweiterung der Funktionalität angeboten ESRD mit verbesserten EMV-Leistung und die Verbesserung der Stabilität der Lasteigenschaften.

Um zu testen, die technischen Vorteile der vorgeschlagenen Vorrichtung im Vergleich mit den bekannten ESRD experimentellen Proben wurden hergestellt mehrkanaligen IWEP (Sekundärenergiequelle) nach Systemen bekannt [1-3] und auf der vorgeschlagenen Regelung (3).

Experimentelle Proben wurden für die Stromempfangsgeräte Breitband Sonar-Systeme mit einer Bandbreite von Hunderten von Hz bis zehn kHz verwendet. Studien wurden interne Rauschen an den Eingang der Empfangsverstärker mit Netzgeräte von einem externen Versorgungsquellen verschiedener Typen angegeben durchgeführt. Die Messergebnisse für die beiden Spekenergieoptionen in den 5a dargestellt, b. Analyse der Ergebnisse der Messungen zeigen, dass das Eigenrauschen der Empfangseinrichtung, wenn die Stromversorgung von der vorgeschlagenen ESRD (5b) signifikant (um mehr als 20 dB) kleiner ist als die Kraft, die WBC zu sehen. Das Rauschspektrum (5b) ist praktisch nicht vorhanden (weniger als 0,1 mV), die die Schaltfrequenz (50-60 kHz), und die Komponenten in die Betriebsbandfrequenzen der Empfangsausrüstung nicht überschreitet 0,2 mV. Wenn die Stromzufuhr zu der bekannten Vorrichtung in dem Betriebsfrequenzband Rauschen erreicht 10 mV, und die Komponenten der Schaltfrequenz von bis zu 50 mV. Dementsprechend verbesserte EMV-Verhalten der technischen Lösungen ESRD vorgeschlagen erheblich die Leistung der Empfangsausrüstung zu verbessern.

Somit erwies sich die vorgeschlagene Prüfung und der Stand der Technik die unzweifelhafte Vorteile der Vorrichtung, die zur Verwendung angeboten werden kann, auf die Multifunktionsgeräte mit hohen Anforderungen an die Qualität der sekundären Stromversorgungsspannung zu versorgen.

QUELLEN VON INFORMATIONEN

1. R.Severne, G.Blum. "Schaltwandler DC Sekundärstromsysteme" - M:. Energoatomisdat, 1988 - 294 p.

2. Das Copyright Zertifikat №1603511, MKI H 02 M 7/538. Push-Pull-Transistor-Wandler / V.A.Aleksandrov et al., Publ. in BI №40 von 10.30.90, die

3. Das Copyright Zertifikat №1628191, MKI H 03 K 5/02. Der Push-Pull-Konverter / V.A.Aleksandrov et al., Publ. in BI №6 von 02.15.91, die

4. Schaltnetzteile: Trends / Dzh.Basset. Elektronik, 1988, №1, s.71-77.

FORDERUNGEN

1. Gleichspannungswandler ein Stromschlüssel konfiguriert auf zwei Schlüsselelementen umfasst, die durch eine Halbbrückenschaltung enthalten, der Stromversorgungsbus mit den Eingängen des kapazitiven Teilers und den Bussen der Primärspannung angeschlossen ist, einem Oszillator, einem Schlüsselverstärkerausgang durch an den sekundären verbunden Reihe geschaltet Induktor und Kondensator Punkt des ersten kapazitiven Teilers und parallel Kondensator mit dem des Transformators über einen Gleichrichter und kapazitive Filterprimärwicklung mit der Sekundärspannungsschienen verbunden Sekundärwicklung, wobei die eingebrachten ersten und zweiten Verzögerungsschaltungen, die erste und zweite Dioden und einen zweiten kapazitiven Teiler zwischen Reifen Primärspannung und angeschlossenen Mittelpunkt mit dem Steckanschluss-Kern-Verstärker, der erste und zweite Eingänge, die durch die ersten und zweiten Verzögerungsschaltungen zum direkten und invertierten Ausgang des Master-Oszillators gekoppelt ist, wobei die ersten und zweiten Dioden in Reihe Leitfähigkeit zwischen den Reifen der Primärspannung umzukehren, und die durchschnittliche verbunden Diodenverbindungspunkt ist mit dem Verbindungspunkt der Drossel und einem Kondensator verbunden ist.

2. Wandler nach Anspruch 1, dadurch gekennzeichnet, daß die zusätzliche Drosseln eingeführt n und n zusätzliche Kondensatoren, zusätzliche n kapazitiven Teiler und zusätzliche n Transformatoren, von denen jede enthält eine Primär- und Sekundärwicklung von k und N = kn und zusätzliche Gleichrichter und N zusätzliche Kondensatorfilter, wobei n zusätzliche Induktoren und Kondensatoren sind zwischen dem Ausgangsschlüssel des Verstärkers und den Mittelpunkten der jeweiligen n zusätzlichen kapazitiven Teiler, dessen Eingänge mit den Bussen der Primärspannung, wobei die Primärwicklung n Stromrichter, der parallel zu den jeweiligen n zusätzliche Kondensatoren und k Sekundär verbunden jedes von n zusätzliche Transformatoren werden über entsprechende Verknüpfung von zusätzlichen Gleichrichter und Kondensator-Filter Reifen N Sekundärausgangsspannungen angeschlossen.
