Russische Föderation Patent RU2269862

VERFAHREN (VARIANTEN) und einer Vorrichtung (optional) liefern vor allem ein tragbares elektronisches Gerät

VERFAHREN (VARIANTEN) und einer Vorrichtung (optional) liefern vor allem ein tragbares elektronisches Gerät

Name des Erfinders: povodator Arkadiy Moiseevich
Der Name des Patentinhabers: povodaytor Arkadiy Moiseevich
Korrespondenzanschrift: 620042, Jekaterinburg, ul. Ordschonikidse, 26, kv.39, AM prichinytoru
Startdatum des Patents: 2004.06.24

Die Erfindung betrifft elektrische Leistungselektronikmittel, wird der Betrieb auf elektronischen Prinzipien durchgeführt und / oder Radio und die mit drei mindestens ein aktives Element aufweisen oder mehr Elektroden, insbesondere einen Transistor, und erfolgt das aktive Element (S), Verstärkung, Umwandlung von oder Erzeugen (bilden) die elektrischen Signale AC oder DC-Spannung, einschließlich des Breitbandsignals betrieben wird. Verfahren und elektrische Vorrichtung vorzugsweise tragbaren elektronischen Vorrichtung in Eingriff mit mindestens einer Dreielektroden-aktives Element Verstärkung, Umwandlung oder Erzeugen eines elektrischen Signals der Spannung AC oder DC auf der Basis der Versorgungsspannung an den Versorgungsanschlüssen der elektronischen Mittel, wobei die Impulsspannung als Spannungs , Porosität liegt im Bereich von 1,1 bis 20 in der zweiten Ausführungsform des Verfahrens und der Vorrichtung Spannungsimpuls befestigen die folgenden Parameter: Impulsfrequenz mindestens um höher als die maximale Frequenz des Spektrums des elektrischen Wechselspannungssignal oder zumindest eine Größenordnung niedriger als die Mindestfrequenz des Spektrums Dieses elektrische Signal, und der Impulsbreitenkanten mindestens eine Größenordnung kleiner als der Kehrwert der maximalen Frequenz des Spektrums des elektrischen Wechselspannungssignal. Das technische Ergebnis - Verringerung des Energieverbrauchs.

BESCHREIBUNG DER ERFINDUNG

Die Gruppe von Erfindungen beziehen sich auf die Quellen der Macht elektronische Geräte (Systeme, Geräte, Baugruppen, Geräte), wird der Betrieb auf den Prinzipien der Elektronik und / oder Radio [Quellen von leistungselektronischen Mittel durchgeführt. Schaltungsdesign und Konstruktion, M:. Hotline - Telecom 2001 str.4-5], nämlich Verfahren und Vorrichtungen für die Stromversorgung von tragbaren elektronischen vorteilhaft und / oder elektronische Mittel, umfassend mindestens ein aktives Element mit drei oder mehr Elektroden insbesondere eines Transistors, und Durchführen des mit aktiven Element (e), Verstärkung, Umwandlung oder Erzeugen (bilden) die elektrischen Signale AC oder DC-Spannung, einschließlich des Breitbandsignals betrieben wird.

Beispiele für diese Art von E-Geld-Systeme oder Geräte sind besonders biotelemetricheskie Geräte Offline-Nutzung Batterie Primärstromversorgung, gemessenen Parameter überträgt, einschließlich Unterwasser-und Raumfahrtanwendungen, sondern auch Beacons Sender Sicherheits- und Alarmsysteme und andere. Workers elektrische Signal AC- oder DC-Spannung elektronische Vorrichtung ein Signal erzeugt oder verarbeitet werden durch die Mittel, wie Nieder- oder Hochfrequenzverstärker einen Signalgenerator, einem Sender, einschließlich des modulierten Signals (Frequenz, Amplitude, etc.), dem Gleichstromsignal des Verstärkers.

Nicht relevant für die vorgeschlagenen Erfindung, dem Verfahren und den Stromquellen und zwei Elektroden aktive Elemente und passive Geräte, wie Wärme und explosive Emissionskathoden, werden als Strahlungsquellen und Sensoren für physikalische Größen, die physikalischen und chemischen Apparaturen, insbesondere elektrostatische Entladungs ​​verschiedenen Dioden einschließlich Dioden Meter, elektrotechnische Geräte (elektroflotokoagulyatorov, Elektrolyt und anderen chemischen Reaktoren).

Bekannte Stromversorgung elektronischer Mittel [Quellen von leistungselektronischen Mittel. Schaltungsdesign und Konstruktion, M:. Hotline - Telecom 2001 str.7-9, Abbildung 1.1, c)] erfolgt mit mindestens einer Dreielektroden-aktives Element (zB Transistor) Verstärkung, Umwandlung oder Generation (Bildung ) des elektrischen Signals von Wechsel- oder Gleichspannung in Reihe geschalteten primären Wechselstromquelle aufweist, Gleichrichter, Wechselrichter-Wandler DC Spannungsstoßspannung gleichgerichtet und einem zweiten Gleichrichter, dessen Ausgang der Filter an die Ausgangsanschlüsse der Stromversorgung verbunden ist, der eine Gleichspannungsleistung arbeitet geliefert Last - auf elektronischem Wege.

Bekannte und Stromversorgung elektronischer Mittel [Quellen von leistungselektronischen Mittel. Schaltungsdesign und Konstruktion, M:. Hotline - Telecom 2001 str.7-9, Abbildung 1.1, d)] erfolgt mit mindestens einer Drei-Elektroden-aktives Element Verstärkung, Umwandlung oder Generation (Bildung) des elektrischen Wechselsignal oder Gleichspannung in Reihe geschalteten primären Gleichstromquelle umfasst, einen Wechselrichter Gleichspannungswandler und einen zweiten Puls-Gleichrichter, dessen Ausgang mit dem Filterausgangsklemmen der Stromversorgung verbunden ist, die eine konstante Spannung Leistung zu einer Last in der Form von elektronischem Geld geliefert arbeitet.

Es ist auch bekannt, dass für jedes elektronische Gerät, selbst wenn es aus einem einzigen Transistor besteht, als eine Leistungsparameter eine Liste der Nennspannung, Kapazität und, falls erforderlich spezifiziert, die Stabilität, das heißt, der Stand der Technik Stromversorgung der Last (elektronische, elektronisches Gerät) immer Gleichspannung [Quellen der Versorgung mit elektronischen Mitteln aufgebracht. Schaltungsentwurf und Aufbau, M: Hotline - Telekom, 2001, S. 4]..

Aus den oben genannten Quellen von Informationen [Quellen von leistungselektronischen Mittel. Schaltungsdesign und Konstruktion, M:. Hotline - Telecom 2001 str.7-9, Abbildung 1.1, c), d), folgt dem bekannten Verfahren:

- Elektronische bedeutet Versorgungsverfahren wird mindestens eine Drei-Elektroden-aktive Verstärkungselement durchgeführt, um das elektrische Signal umwandelt oder eine Wechselspannung basierend Erzeugung auf der zu den Anschlüssen des angelegten Gleichstromversorgungsspannung bedeutet;

- Ein Verfahren zur Leistungs elektronischen Mitteln, mit einem Drei-Elektroden, die Umwandlung oder die Bildung des elektrischen Gleichspannungssignals basierend auf der Leistung, die an die Klemmen der Versorgungsgleichspannung mittels aktiven Verstärkungselement zumindest durchgeführt wird.

Die vorgenannten bekannten Verfahren und Vorrichtungen sind Leistung unter Prototypen vorgeschlagenen Gruppe von Erfindungen von zwei Varianten des Verfahrens und der Vorrichtung gemäß den beiden Ausführungsformen besteht.

Nachteilig bei den obigen bekannten Verfahren und Vorrichtungen der Stromversorgung ist, elektronische Mittel kontinuierliche Zeitverbrauch jedes elektronischen (radio-elektronischer) -Gerät Strom von der Stromversorgung (natürlich in den EIN-Zustand), was zu erhöhten Energieverbrauch durch elektronische Mittel und, im Fall knapper Ressourcen (Energieintensität) des Primär Stromquelle in Form einer Batterie oder Batterien, reduziert die Arbeit enthalten elektronische Mittel und erfordert eine häufigere Wartung der primären Stromquelle zu ersetzen.

Zu den größten Umfang dieser Mangel wichtig für tragbare (Selbst-) Electronic ist, einschließlich radioelektronischen Mittel, wie Baken, biotelemetricheskih Geräte Stand-alone-Anwendung, einschließlich Unterwasser-und Raumfahrtanwendungen, usw.

Das Ziel der vorgeschlagenen Gruppe von Erfindungen ist es, den Energieverbrauch der elektronischen Einrichtung von der Stromversorgung zu reduzieren, den Anteil der Primärenergiequelle, wie Batterien oder einer galvanischen Batterie erhöht, eine seltene Service elektronischer Mittel die Bereitstellung der primären Leistungsquelle zu ersetzen.

Das Problem wird mit Hilfe von zwei Varianten des Verfahrens und zwei Varianten der Vorrichtung gelöst.

Gemäß einer ersten Ausführungsform eines Verfahrens der Leistungs meist tragbaren elektronischen Vorrichtung durchgeführt wird, zumindest eine Drei-Elektroden unter Verwendung von aktiven Elements Verstärkungsumwandlungs oder Erzeugung von elektrischer Wechselspannungssignal auf der Basis der Versorgungsspannung an den Versorgungsanschlüssen der elektronischen Mittel, daß als Stromversorgung verwendet, gekennzeichnet Stoßspannung.

Das Verfahren vorzugsweise tragbare elektronische Leistungsmittel mit der ersten Ausführungsform und unterscheidet sich insofern, als Impulsspannungswert der Versorgungsspannungsimpulse Porös verwendet, die im Bereich von 1,1 bis 20 ist.

Weiterhin wird das Verfahren zur Leistungs meist tragbaren elektronischen Gerät der ersten Ausführungsform gemäß daß als Impulsspannungs-Stromversorgung angeschlossen, und die folgenden Parameter verwendet, dadurch gekennzeichnet: Impulsfrequenz mindestens eine Größenordnung höher als die maximale Frequenz des Spektrums des elektrischen Wechselspannungssignal oder mindestens eine Größenordnung unter Minimalfrequenz des Spektrums des elektrischen Signals, und die Impulsanstiegszeit von zumindest eine Größenordnung kleiner ist als der Kehrwert der maximalen Frequenz des Spektrums des elektrischen Wechselspannungssignal.

Gemäß einem zweiten Ausführungsbeispiel eines Verfahrens der Leistungs meist tragbaren elektronischen Gerät, Durchführen mindestens einer Dreielektroden-aktives Element verwendet, zunehmende Umwandlung oder der Bildung des elektrischen Signals konstante Spannung auf der Basis der Versorgungsspannung an den Versorgungsanschlüssen der elektronischen Mittel, daß als Stromversorgung verwendet, gekennzeichnet Stoßspannung.

Das Verfahren vorzugsweise tragbare elektronische Leistungseinrichtung des zweiten Ausführungsbeispiels ist dadurch gekennzeichnet, dass in Impulsspannungswert der Versorgungsspannungsimpulse verwendet, wie Porosität verleihen, die im Bereich von 1,1 bis 20 ist.

Darüber hinaus wird das Verfahren des tragbaren elektronischen Energieversorgung vorzugsweise mittels der zweiten Ausführungsform dadurch gekennzeichnet, dass die folgenden Parameter verwendet werden, und eine Impulsspannung als Versorgungsspannung geben: die Pulsfrequenz größer als oder gleich 10 Hz, und die Dauer der Impulsflanken ist geeigneterweise nicht mehr als 100 ms.

Gemäß der ersten Ausführungsform ist die Energiequelle vorzugsweise eine tragbare elektronische Vorrichtung, durchgeführt wird, unter Verwendung mindestens einer Dreielektroden-aktives Element Verstärkungsumwandlungs oder Erzeugung von elektrischen Wechselspannungssignal, einem Ausgangsanschluß und einem Wandler DC oder AC Primärspannungsimpulses einschließlich, dadurch gekennzeichnet, dass der Wechselrichter-Ausgangs AC oder DC-Primärspannungsimpulsausgang ist direkt mit den Stromversorgungsanschlüssen verbunden.

Die Stromversorgung der tragbaren elektronischen Mittel vorzugsweise auf der ersten Ausführungsform und wird in diesem Pulsverhältnis, als einer der Parameter des Wandlerausgangs AC oder DC Primärspannungsimpuls im Bereich von 1,1 bis 20 gekennzeichnet.

Darüber hinaus wird die Stromversorgung vorzugsweise eine tragbare elektronische Vorrichtung gemäß dem ersten Ausführungsbeispiel dadurch gekennzeichnet, dass der Wandler AC oder DC Impulsprimärspannung ist, hat die folgenden Ausgangsparameter: Impulsfrequenz mindestens eine Größenordnung höher als die maximale Frequenz des Spektrums des elektrischen Wechselspannungssignal oder zumindest Ordnungsspektrum unterhalb der niedrigsten Frequenz des elektrischen Signals, und die Impulsbreite Kanten mindestens eine Größenordnung kleiner als der Kehrwert der maximalen Frequenz des Spektrums des elektrischen Wechselspannungssignal.

Schließlich Stromversorgungsmittel des tragbaren elektronischen überwiegend in der ersten Ausführungsform ist dadurch gekennzeichnet, dass es geeignet ist, die Stromversorgung Tastgrad Impulse zu steuern.

Gemäß der zweiten Ausführungsform der Stromquelle vorzugsweise ein tragbares elektronisches Gerät, Durchführen, unter Verwendung mindestens einer Dreielektroden-aktives Element Verstärkung, Umwandlung oder der Bildung des elektrischen Signals konstanter Spannung mit Ausgangsanschlüssen und mit einem Wandler DC oder AC Primärspannungsimpulses, dadurch gekennzeichnet, daß der Ausgang des Wandler ist direkt mit den Ausgangsklemmen der Stromquelle angeschlossen.

Die Stromversorgung der tragbaren elektronischen Mitteln vorzugsweise in dem zweiten Ausführungsbeispiel ist dadurch gekennzeichnet, daß der Arbeitszyklus als einer der Parameter des Wandlerausgangs AC oder DC Primärspannungsimpuls im Bereich von 1,1 bis 20 auf.

Darüber hinaus wird die Stromversorgung der tragbaren elektronischen Vorrichtung in erster Linie in der zweiten Ausführungsform dadurch gekennzeichnet, dass der Wandler DC oder AC Primärspannungsimpulsausgang hat die folgenden Parameter: die Pulsfrequenz größer als oder gleich 10 Hz, und die Dauer der Impulsflanken ist geeigneterweise nicht mehr als 100 ms.

Schließlich Stromversorgungsmittel des tragbaren elektronischen überwiegend aus dem zweiten Ausführungsbeispiel ist dadurch gekennzeichnet, dass es geeignet ist, die Stromversorgung Tastgrad Impulse zu steuern.

In dem vorliegenden Stand der Technik technische Lösungen wurden mit dem obigen Satz von wesentlichen Merkmale identifiziert, die die technischen Lösungen vorgeschlagen, durch die neuen Versionen macht.

Das Markenzeichen der unabhängigen Ansprüche der vorgeschlagenen Methode der Energieoptionen von elektronischen Mitteln der oben genannten Zweck, nämlich elektronische Mittel, getragen wird mindestens eine Drei-Elektroden-aktives Element Verstärkung, Umwandlung oder Bildung (Generation) unter Verwendung von aus dem elektrischen Signal von Gleich- und Wechselspannung, wird als ein Spannungsimpuls verwendet Spannung.

Das Kennzeichen der unabhängigen Ansprüche Optionen Energieversorgungsvorrichtung vorgeschlagen wird, ist, dass in dem Stand der Technik Ausgangswandler AC oder DC-Primärspannungsimpulsausgang bestehenden direkt mit den Stromversorgungsanschlüssen verbunden ist.

Diese grundlegenden Merkmale der vorgeschlagenen technischen Lösungen (Prozessvarianten und Geräte) liefern Strom zu elektronischen Impuls (nicht konstant) Spannung, eine Betriebsart elektronischer Mittel zur Verfügung stellen, in dem der Stromverbrauch auf elektronischem Wege von der Stromversorgung erst während eines Teils der Periode der Pulsstromversorgung nimmt nämlich während der Spannungsimpuls. Während der Abwesenheit der Versorgungsspannung Pulsenergie von der Energiequelle wird nicht verbraucht. Das heißt, es ist eine Verringerung des Energieverbrauchs von der Stromquelle, Energieeinsparungen. Dies stellt einen Anstieg in der Periode des kontinuierlichen Betriebs der elektronischen Vorrichtung von der Stromversorgung, eine begrenzte Energiequelle (Batterie, Akku) und eine Erhöhung der Wartungsperiode die primäre Quelle der Gleichstromquelle (Batterie oder Akkumulator) zu ersetzen. Stromverbrauch zu reduzieren, ist proportional zu dem Tastverhältnis des gepulsten Spannungsversorgung. Für jeden Wert des Tastverhältnis größer als eins ist, gibt es eine praktische Verstärkung in Einsparungen elektrenergii. Mit der Erhöhung des Arbeitszyklus wird die Verstärkung erhöht. Insbesondere, wenn das Tastverhältnis von 10 (zehn), die Verstärkung etwa 10 mal ist. Der Maximalwert des Leistungsarbeitszyklus wird auf die erforderliche Genauigkeit der Verarbeitung des elektrischen Signals in einem elektronischen Medium beschränkt. Weiterhin mit Tastgrad Erhöhung der spektralen Breite des elektrischen Signals zunimmt, und elektronische Mittel, als Folge des verringerten Signal-Rausch-Verhältnis, das erforderlich ist, zu prüfen, wenn eine geeignete elektronische Mittel Gestaltung zugeführt durch Spannungspuls alternierend.

Stoßspannung, wenn es um den Stromversorgungsanschlüssen, so dass die Anschlüsse der elektronischen Machtmittel Anwendung stellt den Betrieb elektronischer Mittel bei der Durchführung der notwendigen Reformen des Arbeits des elektrischen Signals aus, die praktisch bestätigt wird (siehe. Beispiele für die Umsetzung der vorgeschlagenen technischen Lösungen).

Einführung der vorgeschlagenen Verfahren und der Vorrichtung Ausführungsbeispiele der obigen liefern zusätzliche Unterscheidungsmerkmal (Unteransprüche), die in der Tatsache besteht, dass der Wert des Leistungsarbeitszyklus im Bereich von 1,1 bis 20, für eine optimale, einschließlich der Maximalwert des Energieeinsparungen zu gewinnen. Wenn das Tastverhältnis von weniger als 1,1, eine praktische Auszahlung auf einem niedrigen Pegel ist und eine Abnahme in den Werten des Tastverhältnisses auf Null geht. Wenn das Tastverhältnis größer als 20, wird die Genauigkeit des elektrischen Signals in einem elektronischen Medium zur Verarbeitung von kleiner als 5,10%.

Einführung in den vorgeschlagenen Ausführungsformen des Verfahrens und Stromversorgung auch andere zuvor erwähnte zusätzliche Unterscheidungsmerkmale wird die oben erwähnte Beziehung zwischen den Werten der Frequenz und der Dauer der vorderen Impulsspannung und die Werte des Frequenzspektrums der Arbeits elektronisch mittels Signal gewährleistet das Fehlen einer gepulsten Spannung auf die Parameter des elektrischen Signals zu etablieren das heißt (gebildet) auf elektronischem Wege abgewickelt. Dies geschieht, wenn der Abstand (Frequenztrennung) Spektralbereich gepulste Versorgungsspannung Betrieb und liefert ein elektrisches Signal, wenn nötig, gefolgt von spektralen unnötige Spannung Filterung. Wenn beispielsweise ein Funksignal von dem tragbaren elektronischen Gerät empfängt, durch das vorgeschlagene Verfahren eingespeist kann aus der gewünschten Signalfrequenzspektrum vorbekannten gepulste Versorgungsspannung ausgefiltert werden.

Verwendung des vorstehenden Absatzes, ein zusätzliches Unterscheidungsmerkmal, das Wesen davon liegt in der Vielfalt des Frequenzspektrums der Pulsleistung und Frequenzspektrum der elektrischen Betriebs elektronischen bedeutet Signal, nicht notwendigerweise in Fällen, in denen die Form des Arbeits des elektrischen Signals von der elektronischen Mittel keine Anforderungen und müssen nur die Anwesenheit von elektrische Betriebssignal. Solche Fälle umfassen die Verwendung einer getakteten Stromversorgung, wie Baken und in biotelemetry Systemmeldung über Änderungen der physiologischen Parameter eines Patienten.

Durchführen der Stromquelle des Tastverhältnisses seines Impulses zu steuern, aufgrund des Vorhandenseins der Quantisierung (diskontinuierlichen) elektrisches Signal elektronisches Gerät mit gepulster Stromversorgung, ermöglicht die Verwendung eines solchen elektronischen Mittel in Systemen mit gepulster Ströme des Arbeitssignale (digital-Komplexe), die sich, wie in der digitalen Recheneinrichtungen . In diesem Fall wird das Steuerschaltverhältnis in Übereinstimmung mit den Ergebnissen des Algorithmus der digitalen komplexen oder deren Verbrauch von Strom aus der Stromversorgungsschaltung liefert die optimale Wahl der Parameter der Impulsleistung vom Standpunkt der Maximierung oder Aufrechterhaltung konstanter Leistung Energieeinsparung und / oder Leistungsressourcen.

Technische Lösungen, die die oben genannten Reihe von Unterscheidungsmerkmale enthält, und eine Reihe von restriktiven und Besonderheiten nicht im Stand der Technik gefunden, die die oben genannten technischen Ergebnis für das Erreichen ermöglicht vorgeschlagenen technischen Lösungen erfinderische Tätigkeit zu prüfen haben.

Die Gruppe der Erfindungen wird durch Zeichnungen dargestellt:

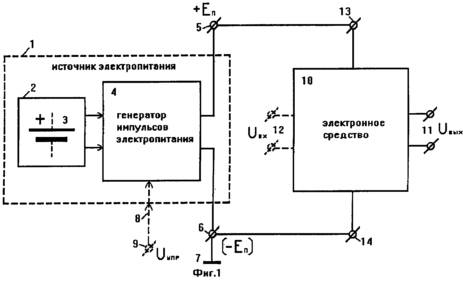

Blockschaltbild einer Stromversorgung für den elektronischen Mitteln verbunden ist

1 - Blockschaltbild einer Stromversorgung für den elektronischen Mitteln verbunden ist.

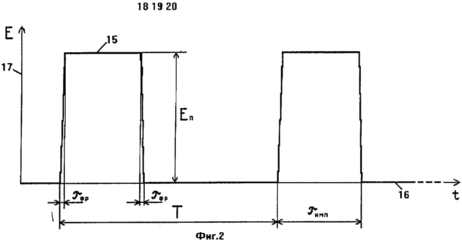

Form von Impulsspannung

2 - eine Form der Pulsspannung.

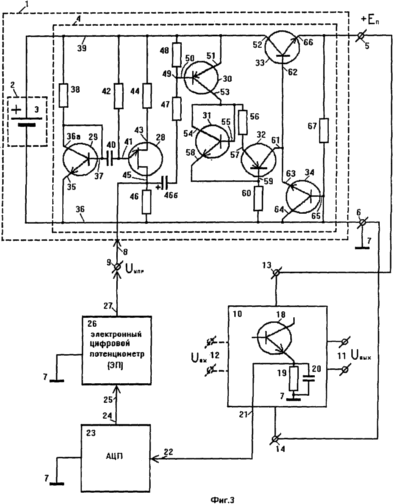

Schaltung gepulste Leistung gesteuert

3 - Schaltung gesteuert Pulsstromversorgung.

Stromversorgung 1 umfasst eine Hauptstromquelle 2, beispielsweise in Form einer Batterie oder eines Akkumulators aus 3 und 4, die Impulsgeneratorleistung. Der Ausgang der primären Stromquelle 2 dem Eingang des Leistungsimpulsgenerator 4 angeschlossen ist, dessen Ausgang der Ausgang der Stromquelle 1. Der Ausgang der Stromquelle 1 sind die Ausgangsanschlüsse 5 und 6 auf der Klemme 5 des positiven Wert der Pulsspannung (+ E n), die Klemme 6 7 , verbunden mit der Gehäuseeinheit ( "Erde") , die auf sie oder negative Impulsspannung (-E n). Netzteil 1 kann einen Steuereingang 8 (Klemme 9) aufweisen, die, falls erforderlich, die Steuerspannung zugeführt (U Bewegung) die Parameter einer Impulsspannungsversorgung zu ändern, der Strom an den Ausgangsklemmen 5, 6 1 Stromquelle. Steuereingang 8 1 Energiequelle ein Generator ist, und der Steuereingang der Stromversorgung 4 Impulse.

Die primäre Stromquelle 2 wird verwendet, um die Konstantspannungsgenerator 4 Impulsleistung zu liefern.

Die elektronischen Mittel 10, durch die Stromquelle 1 mit Energie versorgt wird, hat eine Arbeits ausgegebenes elektrisches Signal 11 (U out). Gegebenenfalls muss das elektronische Mittel 9 einen Einlaß 12 des Arbeits des elektrischen Signals (U Rin), zum Beispiel, wenn das Werkzeug 10 nicht ein Generator ist, und der Signalverstärker. Elektronische Mittel 10 13 Anschlüsse aufweist, 14 zur Zuführung von ihnen Versorgungsspannung. Stromversorgungsanschluss 13 der elektronischen Vorrichtung 10 ist mit dem Stromversorgungsanschluß 5 1, 14 und Terminal - an die Klemme 6 verbunden.

Bilden unipolaren Impulsspannungsquelle 15 in Figur 2 gezeigt, wo die Abszisse 16 die Zeit t darstellt und die Ordinatenachse 17 - E. emf Spannungsversorgung hat E n eine Pulsamplitudenform, wobei jeder der Impulse eine Dauer. Impulse mit den vorderen und hinteren Rändern fr. Die Impulse aufeinander folgen mit einer Periode von T. Wiederholungsfrequenz f Pulsleistung zu der Periode T umgekehrt proportional ist,

Diagramm in Figur 3 gezeigt umfaßt eine gesteuerte Impulsstromversorgungsquelle 1 und die elektronischen Mittel 10 sind miteinander in der gleichen Weise verbunden, wie oben beschrieben und in 1 gezeigt. Des Weiteren, wobei die Schaltung eine schematische Darstellung der Stromversorgung 1 umfasst, und innerhalb des Blocks elektronischen Mittel 10 in Form eines Verstärkers oder eines Spannungsgenerators zeigt einen Teil der Emitterstufe, ausgebildet als ein Emitter des Transistors 18. Dies als Kaskade wirkt, insbesondere in elektrischen Betriebsverstärker elektronische Mittel elektronische Mittel des Signals. Zwischen dem Emitter des Transistors 18 und dem Rahmen 7 weist einen parallelen Widerstand 19 und den Kondensator 20. Der Verbindungspunkt des Emitters des Transistors 18, den Widerstand 19 und 20 Kondensator mit dem Ausgang der elektronischen Einrichtung 21 wiederum mit dem Eingang 22 verbunden, der Analog-Digital-Wandler (ADC) 23. der Ausgang 24 des ADC 22 wird an den Eingang 25 des elektronischen digitalen Potentiometers (VC) 26, wird die Ausgabe an den Anschluß 9 und 8 jeweils mit dem Source-1 Eingangsleistung 27 verbunden, deren verbunden.

Stromversorgungsschaltung 1 in einer gesteuerten Impulsenergie (3) als primäre Energiequelle 3 enthält eine Batterie 2, eine Versorgungsgleichspannungsstromversorgung mit einem Impulsgenerator 4. Der Generator 4 Schematische Leistungsimpulse (3) ist ein stabiles Diagramm Spannungsimpulsgenerator bestehend aus einem Standard-Oszillator auf dem Unijunction-Transistor (zweibasigen Diode) 28, und der Transistor 29 als Diode geschalteten, und eine Kompensationsspannungsregler mit Mikroaufnahme (30-33 Transistoren) und dem Trägerelement, um den Transistor 34 in dem als Diode geschalteten gebildet. Der Emitter 35 des Transistors 29 wird ein Modell des Oszillators mit dem negativen Bus 36 der Quelle 1 Leistung, miteinander verbundenen Verteiler 36a und der Basis 37 des Transistors 29 über einen Widerstand 38 mit dem positiven Bus 39 der Quelle 1, der Stromversorgung und dem Kondensator 40 verbunden ist, - bis 41 des Transistors Basis 28, die durch Widerstand 42 ist mit dem positiven Bus 39. der Kollektor 43 des Transistors 28 über den Widerstand 44 mit dem positiven Bus 39 verbunden ist, und einen Emitter 45 gekoppelt, über einen Widerstand 46 mit der negativen Versorgungsschiene 36. Negative Schiene 36 ist mit der Stromquelle 1 an die Ausgangsklemme 6 Quelle 1. Der Emitter 45 des Transistors 28 über einen in Reihe geschalteten Kondensator 46b verbunden und die Widerstände 47 und 48 mit einer positiven Strom Versorgungsbus 39 verbunden ist. In diesem Fall ist der Widerstand 46 und der Kondensator 46b sind von Steuerkettenmodell Oszillator, der die Strom Tastverhältnis am Ausgang der Stromquelle 1 bestimmt. Der Verbindungspunkt zwischen einem Widerstand 47, 48 ist der Ausgang des Oszillators 49 typisch, die mit der Basis 50 des Transistors 30 des Kompensationsspannungsstabilisators angeschlossen ist. Der Emitter 51 des Transistors 30 ist mit der Plusleitung 39 und der Stromquelle 1 mit dem Durchgang Kollektor des Transistors 33 verbunden Kollektor 53 des Transistors 30 mit dem Kollektor 54 verbunden und die Basis 55 des Transistors 31 und über den Widerstand 56 und mit dem Emitter 57 des Transistors 32. Der Emitter 58 von Transistor 31 verbunden ist mit der Basis 59 des Transistors 32, der über einen Widerstand 60 mit der negativen Versorgungsschiene 36 1. Kollektor 61 des Transistors 32 ist mit der Basis des Transistors 62 durch den durch~~POS=TRUNC 33 und 63 mit dem Emitter des Transistors 34. der Kollektor 64 und der Basis 65 des Transistors 34 sind mit dem negativen Bus 36 der Quelle 1 verbunden ist Macht. Zwischen dem Emitter 66 des Transistors 33 und der Basis 65 des Transistors 34 ist ein Widerstand 67 enthalten ist, und einem Emitter des Transistors 66 bis 33 und Durchgang ist mit dem Ausgangsanschluß 5, einer Stromquelle verbunden. Transistor 31, als Diode geschalteten Transistor 32 - eine Pufferstufe des Kompensationsspannungsstabilisator. Transistor 33 - Durchlaßtransistoren des Reglers einstellbar Signal von dem Kollektor 61 des Transistors 32 beschrieben Der Koeffizient der Stabilisierungs kommenden Spannungsstabilisator Kompensations ist etwa 1000. Der Widerstand 67 - hochohmigen Pull-Up-Widerstand (1-2 MW) Stromquelle 1.

Der Verbindungspunkt zwischen einem Emitter 45 des Transistors 28, den Widerstand 46 und den Kondensator 46b ist ein Steuereingang 8 1 Stromquelle.

KT117-Typ-Transistor 28, Transistoren 30 und 32 - Typ GT109. Andere Transistoren (29, 31, 33 und 34) in der Matrix 217 oder 198-Serie verwendet. Als EP 26 verwendet Acht-Bit-elektronische digitale Potentiometer Typ AD8400 sowie den ADC 23 - AD7476.

Man beachte, dass die Ausgangsstromquelle 1 nicht parallel zu dem Ausgang des Source-Kondensators verbunden ist, wie es notwendigerweise in der normalen Versorgungsspannung konstant [siehe zum Beispiel Beschreibungen der Erfindungen :. von RF Patent №2150170 - Kondensator 4 und die RF Patentnummer 2105346 - ionistor 9].

Ein Beispiel eines weiteren Schaltplan des Oszillators in dem Unijunction Transistor 28 ist eine bekannte Art der Schaltung [Doppelbasisdiode in der Automatisierung, Automation Bibliothek, vyp.465, M:. Energia, 1972, Seite 31, Bild 19)].

Die Rolle der Steuereingang 8 Stromversorgung 1 durchführen können, insbesondere der Griff variablen Widerstand in der entsprechenden Generatorschaltung 4 Impulsleistung enthalten ist, die Frequenz des Pulsgenerators und Pulsleistung bzw. von der Frequenz. In einem Ausführungsbeispiel 3 der Stromversorgungsleistung in Figur gezeigt ist, eine solche Rolle kann der variable Widerstand 46 Widerstand auszuführen.

Primärstromversorgung 2 kann zum Beispiel eine Batterie oder eine Batterie 3 und einen Gleichrichter ausgebildet sein, die mit der Eingangswechselspannung zugeführt wird, von der Stromversorgung (in den Zeichnungen nicht gezeigt).

In einer anderen, nicht in den Zeichnungen gezeigten Ausführungsschaltung gepulste Leistung gesteuert wird, anstelle des elektronischen digitalen Potentiometers 26 kann durch einen digitalen verwendet werden Analog-Wandler (DAC).

Falls erforderlich, die Impulsspannungsversorgung 15 (2) bipolar sein kann, dann hat es die Form von aufeinanderfolgenden Impulsen, die in Bezug auf die horizontale Achse symmetrisch sind 16, das heißt, sowohl positive als auch negative Versorgungsspannungen (Impulsform der Versorgungsspannung, die nicht in den Figuren sind gezeigt).

Elektronische Mittel 10 in der ersten Ausführungsform der Erfindung von Figur 1 wird die Betriebsleistung des elektrischen Signalfrequenz von 100 kHz. Source 1 Leistung in einem der Modi wird eine Pulsstromversorgung mit den folgenden Parametern bilden zu helfen: die Periode T Impuls von 4 ms Dauer Puls 0,5 ms Fronten Pulsbreite Französisch ist kleiner als 1 ms, das Tastverhältnis gleich 8 ist , wird die Frequenz f 250 Hz Impuls. Die Menge an Leistung (die Amplitude des Strompulses) Spannung E pit ist bei einer Spannung von 6,5 V Batterie 9 V Stromimpulsfrequenz f (250 Hz), die 400 - mal (mehr als eine Größenordnung) niedriger ist als die Betriebsfrequenz des Signals (100 kHz). Pulsanstiegszeit (1 ms) 10-mal, das heißt eine Größenordnung kleiner als der Kehrwert des Betriebsfrequenzsignals (1/100000 Hz = 10 ms).

Derartige Vorrichtung eine Stromversorgung in 1 gezeigt ist, arbeitet als ein Weg, um die elektronische Vorrichtung mit Strom zu versorgen 10 arbeitet wie folgt.

Angetrieben von der Quelle 2 primäre Stromgenerator 4 liefert elektrische Impulse Impulsspannung (Abbildung 2) mit festem Tastverhältnis Impulse an der Klemme 13 leistungselektronischen mittels Signalverstärker 10, die Verstärkung des Eingangs 12 des Verstärkers 10 Betriebssignal und gibt es an predachi bietet 11 elektronische Mittel. Diese Verstärkung des Leistungsverbrauchs als 10 an den Leistungsverstärker verglichen, eine konstante Spannung, die proportional zum Tastverhältnis der Stromversorgung (multiple gewinnen).

In dem zweiten Beispiel der Erfindung als elektronischer Mittel der Sensoreinheit 10 in der Fernsteuereinrichtung Effizienz, die von AS Lauf UdSSR №1257678. Betriebsbereich Signalfrequenz von Null bis 100 Hz. gepulste Leistung für die oben genannten Parameter sind ähnlich dem ersten Ausführungsbeispiel der Erfindung, mit Ausnahme der Pulsfrequenz, die auf 1100 Hz gesetzt ist, die mehr als einer Ordnung größer als die maximale Betriebsfrequenz-Signal (100 Hz) ist. In diesem Beispiel ist der Stromverbrauch der Batterie 3 ohne eine Last (ein elektronisches Gerät 10) beträgt 1,1 mA mit Aktivlast (elektronisches Blockeinrichtung 10 die Wirksamkeit der Ausführung des Gerätesensoren AS 1.257.678 zu bestimmen) - 1,6 mA. Der Verbrauch der elektronischen Einrichtung 10, hergestellt von AS 1257678, wenn eine Gleichstromversorgung 10 mA ist. Daher wird durch die Versorgungsgleichspannungsimpuls ersetzt wird mehr als sechsmal die Verstärkung des Stromverbrauchs.

In einem dritten Ausführungsbeispiel der Vorrichtung in einer elektronischen Vorrichtung 10 wirkt als Analogverstärker betrieben elektrische Signal eine Gleichstromkomponente Form mit variierender Frequenz von weniger als einem Hertz hat. Bei dieser Frequenz Leistungsimpulse utanovlena in einem Fall gleich 6 Hz, 15 Hz ansonsten mit einem Tastverhältnis im Bereich von 1,1 bis 20 und der vorderen Pulsdauer von 80 ms. In diesem Fall wird das Tastverhältnis des Leistungs von 5 erhalten, im Vergleich mit dem konstanten Leistungsverstärkung in der Stromverbrauch um das 3,5-fache, während das Tastverhältnis 15-9 mal in beiden Frequenzleistung der Impulse.

Erscheinen im Spektrum des Arbeits des elektrischen Signals am Ausgang 11 der elektronischen Vorrichtung 10, die spektrale Komponente Impulsenergie Parameter des Leistungsimpulses entspricht (insbesondere eine Pulsfrequenz von 1100 Hz oder 6 Hz) kann die eingestellte Ausgang 11 des Filters gefiltert werden, falls erforderlich (nicht Zeichnungen gezeigt). Typischerweise beispielsweise in menschlichen biomedizinischen Parameter der Steuereinrichtungen in der Regel gibt es Filter, die elektrischen Betriebsbereich der elektronischen Mittel des Signals (der Beschreibung auf der AS USSR №1257678 Filter 5 in 1 Bild) zu erzeugen. Wenn eine gepulste Stromversorgung für die elektronische Vorrichtung 10 dieses Typs verwendet, in dem der Verbraucher-Betriebssignal der elektronischen Mittel irrelevante Parameter des Spektrums dieses Signals sind und es wichtig ist, nur das Vorhandensein des Signals (z.B. Beacon-Alarmanlagen Signalisieren, etc.)., Filterkomponente ist nicht erforderlich Signal eingeführt in sie getakteten Stromversorgung. Für eine solche elektronische Mittel kann eine vollständige oder teilweise Übereinstimmung der Spektren der Arbeits des elektrischen Signals und Pulsleistung sein.

Die Stromversorgung von Figur 3 im statischen Modus, dh, wenn ein vorbestimmter Wert der Impulsdauer, ähnlich arbeitet, um die oben genannten elektronischen Mittel von 1. Der Unterschied ist die Fähigkeit, das Impulsverhältnis von Energie zu ändern, abhängig unter anderem von der Menge an Strom, der durch die elektronischen Mittel verbraucht 10. Wenn dieser Strom zunimmt Spannung über den Widerstand 19 zunimmt, der Emitterstufe 18 Entsprechend den Transistor gebildet ist, an dem Eingang des ADC steigt die Spannung 22, 23, was zu welche Änderungen in der geeigneten Richtung 24, um den Wert des digitalen Code an dem Ausgang des ADC, 23 und 25 am Eingang des elektronischen digitalen Potentiometers 26. Dementsprechend 26 den Wert der Ausgangsimpedanz des elektronischen digitalen Potentiometers Erhöhung 46 mit dem Widerstand parallel geschaltet in das Schaltungsmodell der Taktoszillator auf dem Transistor 28, einem Modell der Oszillatorstromversorgung gebildet . Dadurch erhöht sich die Zeitkonstante Schaltungsmodell des Oszillators Timing und erhöht dementsprechend den Wert des Impulsverhältnisses der Leistungs Einwirken auf die Anschlüsse 13, 14 der elektronischen Vorrichtung 10 somit eine Erhöhung der elektronischen Arbeitsvorrichtung das elektrische Signal 10 die Amplitude des Stromversorgungs Tastverhältnis erhöht, dass auf einem konstanten Niveau gehalten wird, Stromverbrauch von der Stromversorgung.

Durch Verringerung der durch die elektronischen Mittel verbrauchte Strom 10 verringert die Spannung über dem Widerstand 19, und ferner am Eingang die Spannung reduziert 22, den ADC 23, Änderungen in der entsprechenden Richtung der Wert des digitalen Codes auf dem Ausgang 24 des ADU 23 und dem Einlass 25 des elektronischen digitalen Potentiometers 26 den Wert verringert die Ausgangsimpedanz des elektronischen digitalen Potentiometers 26 verbunden, parallel zu dem Widerstand 46 und einem Standard-Schwingkreis-Zeitkonstante des Oszillators Modell Timing. Das Ergebnis ist eine Verringerung des Tastverhältnisses des leistungselektronischen Geräts 10. Das heißt, wenn die Amplitude des elektrischen Signals, wobei die elektronischen Mittel 10 arbeitet entsprechend reduziert wird und das Tastverhältnis des Leistungs und bei einer konstanten Leistungspegel von der Leistungsquelle.

FORDERUNGEN

1. Verfahren für die tragbare elektronische Leistungsmittel vorzugsweise mindestens eine Dreielektroden-aktiven Verstärkungselement durchgeführt, die Umwandlung oder Wechselspannung ein elektrisches Signal basierend auf der Leistung an den Klemmen der elektronischen Mittel der Impulsspannung, wobei die Impulsspannungsversorgung geben angelegt zu erzeugen Tastverhältnis-Wert, im Bereich von 1,1 bis 20 ist.

2. Verfahren vorteilhaft tragbare elektronische Leistungsmittel nach Anspruch 1, dadurch gekennzeichnet, daß die gepulste Spannungsversorgung die folgenden Parameter anbringt: die Pulsfrequenz größer als oder gleich 10 Hz, und die Dauer der Impulsflanken ist geeigneterweise nicht mehr als 100 ms.

3. Verfahren für die tragbare elektronische Leistungsmittel vorzugsweise mindestens eine Dreielektroden-aktiven Verstärkungselement durchgeführt, die Umwandlung oder Wechselspannung ein elektrisches Signal basierend auf der Leistung an den Klemmen der elektronischen Mittel der Impulsspannung, wobei die Impulsspannungsversorgung geben angelegt zu erzeugen die folgenden Parameter: Pulsfrequenz wenigstens eine Größenordnung höher als die maximale Frequenz des Spektrums des elektrischen Wechselspannungssignal oder zumindest eine Größenordnung niedriger als die Mindestfrequenz des Spektrums des elektrischen Signals und die Dauer der Kanten, zumindest eine Größenordnung geringer als die Reverse maximale Frequenzbereich des elektrischen Wechselspannungssignal.

4. Verfahren vorteilhaft tragbare elektronische Leistungsmittel nach Anspruch 3, dadurch gekennzeichnet, dass die folgenden Parameter eine Versorgungsspannungsimpuls geben: Pulsfrequenz größer als oder gleich 10 Hz, und die Dauer der Impulsflanken ist geeigneterweise nicht mehr als 100 ms.

5. Die Stromversorgung der tragbaren elektronischen Vorrichtung vorteilhaft wenigstens eine Drei-Elektroden-aktiven Verstärkungselement durchgeführt, die Umwandlung oder die Erzeugung von elektrischen Wechselspannungssignal, mit Wandler AC oder DC Primärspannungsimpuls, dessen Ausgang direkt an die Ausgangsklemmen der Stromquelle verbunden ist, daß der Arbeitszyklus als eine der Ausgangsparameter des Wandlers DC oder AC Primärspannungsimpuls Bereiche von 1,1 bis 20 dadurch gekennzeichnet.

6. Die Energieversorgung des tragbaren elektronischen Vorrichtung vorzugsweise gemäß Anspruch 5, dadurch gekennzeichnet, dass es geeignet ist, die Stromversorgung Tastgrad Impulse zu steuern.

7. Die Energieversorgung des tragbaren elektronischen vorteilhaft Mittel nach Anspruch 5 oder 6, dadurch gekennzeichnet, dass der Wandler AC oder DC-Primärspannungsimpulsausgang hat die folgenden Parameter: die Pulsfrequenz größer als oder gleich 10 Hz und die Pulsdauer der Fronten jeweils nicht mehr als 100 ms.

8. Die Stromversorgung der tragbaren elektronischen Vorrichtung vorteilhaft wenigstens eine Drei-Elektroden-aktiven Verstärkungselement durchgeführt, die Umwandlung oder die Erzeugung von elektrischen Wechselspannungssignal, mit Wandler AC oder DC Primärspannungsimpuls, dessen Ausgang direkt an die Ausgangsklemmen der Stromquelle verbunden ist, daß der Wandler AC oder DC Primärspannungsimpulses, dadurch gekennzeichnet, hat die folgenden Ausgangsparameter: Impulsfrequenz mindestens eine Größenordnung höher als die maximale Frequenz des Spektrums des elektrischen Wechselspannungssignal oder zumindest eine Größenordnung niedriger als die Mindestfrequenz des Spektrums des elektrischen Signals, und die Impulszeit mindestens eine Größenordnung kleiner als der Kehrwert der maximalen Frequenz des Spektrums des elektrischen Wechselspannungssignal ansteigt.

9. Die Stromversorgung des tragbaren elektronischen überwiegend nach Anspruch 8, dadurch gekennzeichnet, dass es geeignet ist, die Stromversorgung Tastgrad Impulse zu steuern.

10. Die Energieversorgung des tragbaren elektronischen überwiegend nach Anspruch 8 oder 9, dadurch gekennzeichnet, dass der Wandler AC oder DC-Primärspannungsimpulsausgang hat die folgenden Parameter: die Pulsfrequenz größer als oder gleich 10 Hz und die Pulsdauer der Fronten jeweils nicht mehr als 100 ms.
