Erfindung
Russische Föderation Patent RU2283879

Ein Haufenlaugung von Erzen

Ein Haufenlaugung von Erzen

Name des Erfinders: Rashkin Anatoly (RU); Avdeev Pavel Borisovich (RU); Reznik Jurij (RU); Shumilova Lidia (RU); Yashkin Igor A.
Der Name des Patentinhabers: Chita State University (ChitGU)
Korrespondenzanschrift: 672039, Chita, ul. Fabrik-Alexander, 30, ChitGU, Research Division
Startdatum des Patents: 2004.11.15

Das Verfahren zur Haufenlaugung von Erzen zur Gewinnung von Nichteisenmetalle, seltene, radioaktive und Edelmetalle durch Bewässerung Laugungslösung des Erzhaufens. Das Verfahren umfasst das Erz Zerkleinern, Erz Pelletierung, Dumping der Haufen, Haufen Bewässerung Erz Laugungslösung. Darüber hinaus wurde nach der ore Zerkleinern wird in Fraktionen getrennt und Verfüllung mit abnehmender Größe des Erzes von der unteren Schicht zu der oberen Schicht Stapelschichten homogenen Fraktionen durchgeführt. Zusätzlich durchDumpingStapel Erzes zu den Seitenflächen des Stapels mit den Schichten von Trennschichten aus perforiertem Polymerfilm von der Mitte geneigt ist. Wenn ein Haufen von Erz Dumping breiteste Teil des nach Süden ausgerichtet. Bewässerungsstapel Erzlaugung Lösung wird unter der vodorastvoronepronitsaemoy transluzente Folie durchgeführt, und im Winter auf der Oberseite des Films künstlichen Wärmeisolator angeordnet ist. Das technische Ergebnis der Erfindung ist die Auswaschung Effizienz zu erhöhen, indem die Auslaugrate zu erhöhen, indem der negative Effekt Verringerung in dem Stapel von Erz von Verstopfungen, jedoch auch durch die Temperatur in dem Stapel von Erz zu, und die Schadstoffemissionen zu reduzieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Laugung von NE-, seltene und radioaktiven Metallen, und kann in der Bergbauindustrie, insbesondere bei der Gewinnung von Gold verwendet werden.

Bekannte Verfahren zur Haufenlaugung von Erzen, Erzaufbereitung, umfassend die Bildung Stapel Erzhaufens Bewässerung Erz Laugungslösung Infiltrationslösung in dem Stapel-Array und Metallauflösung reichen Lösungsmittel abtropfen lassen. Als Laugen Wasser (für Uranerz enthält Pyrit), verdünnte Lösungen von Schwefelsäurelösung von Eisensulfat und Schwefelsäure, Natriumcarbonat-Lösung, Natriumcyanid, etc. verwendet werden (siehe AI ​​Kalabin Mining unterirdisch Leaching - .. M .: Atomizdat 1969, S.95-319 Rysev VP R.X. Sadykov, MI Fazlullin Erfahrung Haufenlaugung Gold // Zeitschrift Mining - 1994 - №12 - S.8-10 .. ).

Nachteilig bei bekannten Verfahren ist es, die Auslaugrate von Metallextraktion und Vollständigkeit der Kolmation Porenraum an der Unterseite des Stapels aufgrund der Segregation und Erz Klumpen suffusion (Transfer) von feinen Partikeln (Ton, Schlamm) von der Oberseite zur Unterseite des Stapels zu verringern. Bei niedrigen Außenlufttemperatur und der Auslaugung Rate stark abnimmt aufgrund der erhöhten Viskosität der Auslaugungslösungen.

Die am nächsten an der vorgeschlagen wird, ist ein Verfahren zur Haufenlaugung von Erzen, einschließlich Zerkleinerung der Erze Pelletierung Erzen (Zement, Kalk, Polymere, natürliche Verbindungen, wie Huminsäuren, etc.), Dumping Erz in Form von trapez Stapel, Bewässerung Stapel Erz Laugungslösung (für Golderzen - cyanide, wie Natriumcyanid Konzentration von 0,2 ... 0,4 g / l bei einer Dichte von 150 ... 170 Bewässerungs l / (m 2 · Tag)), Eindringen der Lösung in die Stapelanordnung, und der Drain - Metallauflösungs reiche Lösungsmittel , gefolgt von Sorption an Aktivkohle oder Zink-Chips (siehe Dementiev VE, AP Tatarinov, Gudkov S. Main Aspekte der Technologie Haufenlaugung von Golderzen // Mining Journal - .. 2001 - №5 - S.53- 55).

Der Nachteil dieses Verfahrens ist die geringe Effizienz der Auswaschung aufgrund geringerer Geschwindigkeit und Vollständigkeit der Extraktion durch Sedimentation (Chemical mudding).

Das technische Ergebnis der Erfindung ist die Auswaschung Effizienz zu erhöhen.

Das Ergebnis wird durch ein Verfahren zur Haufenlaugung von Erzen die Erz Pelletierung Erzen Dumping Stapel Bewässerung Stapel Erz Laugungslösung beinhaltet das Brechen erreicht, nachdem das Erz Zerkleinerung wird in Fraktionen getrennt und Stapel durch homogenen Fraktionen Schichten Dumping mit von der unteren Schicht Größe des Erzes abnehmend auf geneigten oberen Schichten von der Mitte zu den Seitenflächen der Teilung der Öffnungen versehene Polymerfolie.

Das Ergebnis wird durch die Tatsache erreicht, dass, wenn ein Haufen von Erz Dumping breiteste Teil des nach Süden ausgerichtet ist, und die Bewässerung unter der vodorastvoronepronitsaemoy transluzente Folie durchgeführt, während im Winter auf dem Film künstlichen Wärmeisolator angeordnet ist.

Dumping zerkleinerten fraktioniert ore gestapelt homogenen Fraktionen Schichten mit der Größe des Erzes von der unteren Schicht zu den oberen erhöht die Auslaugrate und Vollständigkeit der Metallrückgewinnung abnimmt aufgrund der Tatsache, dass die darunterliegenden Schichten des Erzes nicht von den oberen Schichten kommenden Ton und feinen Schlammpartikel überbrückt, wenn Segregation während Dumping und suffusion unter Bewässerung, da die Struktur haben größere Poren, der Auslaugung Ton und feinen Schlammpartikel durch die Seitenfläche des Erzhaufens die Möglichkeit zu schaffen. Darüber hinaus, wenn sie mit der Teilung der perforierten Kunststofffolienschichten nahezu vollständig eliminiert suffusion aus Ton und Schlammpartikel aus dem oberen in den unteren und sorgt für gleichmäßige Verteilung der Laugenlösung für alle Segmente des Erzes pile zerkleinerte Erz abgeschrägtes Schichten Dumping. Die Neigung der Schichten von der Mitte zu den Seitenflächen beschleunigt Entfernung (Leaching) Aufschlämmung von Ton und Partikeln durch die Seitenfläche der Klinge. Stacking Stapel orientierte breitesten Teil des Südens mit Bewässerung Erz Lösung unter vodorastvoronepronitsaemoy transluzente Folie kann die Temperatur der Lösung erhöhen aufgrund der Absorption von Sonnenstrahlung auf die Folie durchdringen, die vollständige Beseitigung der Kosten für Energie für die Verdunstung und reduzieren die Energiekosten für den Wärmeaustausch mit der Umgebungsluft konvektiven und auf der langwelligen Strahlungsfläche bewässerte Klinge. Im allgemeinen hängt dieser Temperaturanstieg auf der Zeit des Jahres, Tag, Sonnenstrahlung und klimatischen Faktoren und im Bereich von 5 bis 15 ° C.

Diese Erhöhung der Temperatur der Lösung kann signifikant die Auflösung und Auslaugen des Metalls aus dem Erz zu beschleunigen, im wesentlichen seine Extraktion zu erhöhen. Darüber hinaus sind Verlust von Laugungslösung durch Verdampfen entfernt, wodurch die Reaktandenkonzentration im Erz und Auslaugungsrate zu erhöhen und eine Verringerung der Luftverschmutzung durch giftige Dämpfe Laugungslösung.

oben auf einer künstlichen Wärmeisolator Film Zur Verwendung im Winter ermöglicht das ganze Jahr über Auslaugung, vor allem in Bereichen mit rauen Klima - Jakutien, Transbaikalien.

Ein Haufenlaugung von Erzen

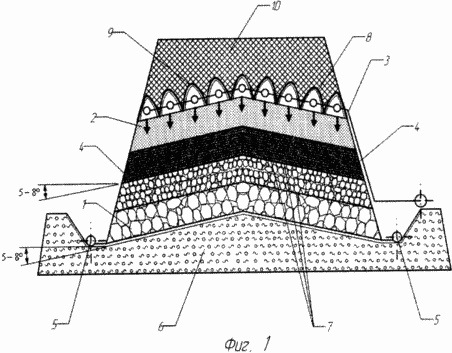

1 zeigt einen Stapel von Erz Schnitt in Abbildung 2 - eine Draufsicht, wobei 1 - die untere Schicht des Stapels; 2 - die obere Schicht des Stapels; 3 - Bewässerungssystem und liefern die Erzhaufens Laugungslösung; 4 - die Seitenfläche des Stapels von Erz; 5 - Sammler; 6 - geneigte Basis des Stapels; 7 - perforierten Polymerfilm; 8 - arc-Unterstützung; 9 - vodorastvoronepronitsaemaya transluzente Folie; 10 - künstliche Wärmeisolator.

Methode ist wie folgt:

Bei der Erzaufbereitung in der Brech- und Siebanlage (DSU) abgebaute Erz wird zerkleinert und in eine Fraktion getrennt - in der Regel von Klassen (-5,0) mm, (5) ... (- 10) mm, (10) ... ( -15) mm und (15) ... (- 20) mm. Dumping fraktionierte zerkleinerte Erz gestapelten Schichten sind die Größe des Erzes von der unteren zu der oberen Schicht zu reduzieren, das heißt, 1 in der unteren Schicht des Stapels gepflasterte Erzfraktion (15) ... (- 20) mm, dann eine obere Schicht ore schliefen weniger grobe Fraktion (10) ... (- 15) mm, usw. 2 zu der oberen Schicht, die die feinste Fraktion (-5,0) mm geebnet.

Wenn das Erz im folgenden Teil der kleinen Tonpartikel und Schlamm Dumping tritt aus den oberen Schichten der feinporige Erz in den unteren Schichten makroporösem Erz.

Emittern - auf der Oberfläche des Bewässerungssystems platziert oberen Lage 2 und drei ore Laugungslösung in Form der Verteilerrohre und feeder liefern.

Wenn Bewässerung Laugungslösung Ton und Schlammpartikel aus dem oberen in den unteren und unter dem Einfluß des dynamischen Drucks entnommen durch die Seitenfläche 4 des Stapels ore gewaschen resultierende Kolmation Erzes in den Arraystapel verhindert und erhöht die Durchlässigkeit der Laugungslösung wird Metallauslaugung beschleunigt und erhöht die Fülle ihrer Extraktion in einer produktiven Lösung. Die produktive Lösung tritt in die Sammler 5 und, nachdem es von den Tonteilchen durch Filtration Clearing wird auf die Sorptionsmaschinen zur Metallrückgewinnung geschickt.

Wenn Dumping ore gestapelten Schichten des ersten geneigten bekannten Verfahren erzeugen eine geneigte Basis der Stapel 6 undurchlässige Schichten und Entwässerung, so daß der Boden des Stapels 5-8 ° Winkel von der Mittellinie wurde auf eine Außenseitenfläche des Stapels. Dann wird unter den gleichen Winkeln verfüllt untere Schicht ore Grobfraktion, die auf dem perforierten Polymerfilm 7 angeordnet ist, über die Schicht ore weniger grobe Fraktion verfüllt usw. an die obere Schicht.

Trennung fraktioniert ore schrägen Schichten und zwischen den Schichten des perforierten Polymerfilm zur verhindert Entfernung (Auslaugung) von Ton und Schlammpartikel aus dem oberen in den unteren, liefert sie an der Seitenfläche Entfernung auf der geneigten Ebene des Stapels und gleichzeitig die Schaffung guter Voraussetzungen für eine gleichmäßige Infiltrationslösung in erhöhter Intensität und Metallauslaugung Extrakt in seiner Vollständigkeit produktive Lösung in die darunter liegenden Schichten resultierenden.

Wenn ein Haufen von Erz in seinem breitesten Teil Dumping ist nach Süden ausgerichtet ist, und dem schmalen Teil - im Norden. Zur gleichen Zeit auf der Bewässerung und Stromversorgung 3-System montiert auf Stützen 8 Bogen vodorastvoronepronitsaemuyu transluzente Folie 9 und im Winter auf der Oberseite des Folienstapel künstlichen Wärmeisolator 10.

Das vorgeschlagene Verfahren kann die Effizienz zu verbessern, indem die Auswaschung Rate zu erhöhen. Verwendung von Verdampfung der Laugungslösung und Luftverschmutzung giftige Dämpfe Laugungslösung wenn der Film reduziert, die die Wirksamkeit des vorgeschlagenen Verfahrens verbessert.

FORDERUNGEN

1. Verfahren zur Haufenlaugung von Erzen, einschließlich Zerkleinerung des Erz, Erz Pelletierung, den Stapel Dumping, den Stapel Bewässerung Erz Laugungslösung, dadurch gekennzeichnet, dass das Erz wird nach dem Zerkleinern in Fraktionen getrennt und Verfüllung mit abnehmender Größe der unteren Schicht Erz Stapelschichten homogenen Fraktionen durchgeführt geneigten oberen Schichten von der Mitte zu den Seitenflächen des Stapels mit den Schichten von Trennschichten perforiert geotextile Material.

2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass die Dumping Erzhaufens breiten Teil nach Süden ausgerichtet.

3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß die Bewässerungs wird durch die durchscheinende Folie und vodorastvoronepronitsaemoy im Winter auf der Oberseite des künstlichen Isolierfilm angeordnet geführt.

Druckversion
Erscheinungsdatum 15.03.2007gg
