Erfindung
Russische Föderation Patent RU2292243

EINRICHTUNG ZUR GRAVITY KONZENTRATION
Feinkörnige MINERAL

Name des Erfinders: Belogay Pavel Dmitrievich (UA); Litvinenko Irina (UA); Anatoly Tsymbal (UA)
Der Name des Patentinhabers: Belogay Pavel Dmitrievich (UA)
Postanschrift: 51700, Ukraine, Dnipropetrovsk Region, Volnogorsk Str .. Oktober, 11.08, kv.5, PD Belogay
Startdatum des Patents: 2004.12.28

Die Erfindung bezieht sich auf das Gebiet der Mineralverarbeitung, insbesondere der Schwerkraft Konzentration von feinkörnigen Mineralien in Form von seltenen Erze, NE-Metallen und Eisenerz und Kohle und. Vorrichtung zur Schwerkrafttrennung von feinkörnigen Mineral umfaßt eine geneigte Rutsche, die nacheinander in Strömungsrichtung Abschnitte Zellstoff am unteren Ende, von denen jedes angeordnet auf mindestens zwei angeordnet ist, entlang der Zellstoffstrom Pulpe Strömungsteiler in einzelne konische Gewinde (PPOSP) zugewandt verjüngt Pulpe stromaufwärtigen Teil und als Keil ausgebildet ist, auf die in jedem Abschnitt Freiraum für den Keil und dem unteren Abschnitt quer zu der Zellstoffströmung, einer Entladungsspalt gebildete Anordnung, die Balganordnung in dem oberen Abschnitt des geneigten Trogs angeordnet, um die Tröge. Jeder Abschnitt auf dem Boden der Wanne mit zusätzlichen Teilern PPOSP in Form von Keilen ausgestattet ist, wobei die Keile in einer Querströmung der Pulpe mit Spiel relativ zueinander und ausgebildet mit zwei Arbeitsflächen angeordnet sind und seitlich von einer Reihe - aus einer Arbeitsfläche, wobei die Arbeitsfläche des Keils sind gekrümmt . Die gesamte Spaltbreite am Austritt der Pulpe Strömung zwischen den Keilen ist ein Drittel der Breite des Schachtabschnitts. In jedem Abschnitt der Rinne vor Keilen Länge des freien Raumes entlang der Strömung von Pulpe zur Länge des Keils gleich. Das technische Ergebnis - die Effizienz der Extraktion der schweren Fraktion zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Mineralverarbeitung, insbesondere der Schwerkraft Konzentration von feinkörnigen Mineralien in Form von seltenen Erze, NE-Metallen und Eisenerz und Kohle und.

Die am nächsten an der beanspruchten Lösung der technischen Wesen und erreichte technische Ergebnis ist eine Vorrichtung zur Schwere Konzentration von feinkörnigen Mineralien von den Autoren. St. UdSSR №242792, publ. 1969.05.05, IPC 03 B Cl. 1a, 6, bestehend aus einer Rinne mit mindestens zwei hintereinander angeordnete in Richtung der Strömungsabschnitte Zellstoff am unteren Ende, von denen jeder entlang der Zellstoffstrom Pulpe Strömungsteiler in einzelne konische Gewinde (PPOSP) zugewandten Halsteil stromauf Pulpe gebildet und als Keil gestaltet, um die in jedem Rinnenabschnitt ist Raum angeordnet ist, und für den Keil in dem unteren Abschnitt quer zu der Zellstoffströmung, einer Entladungsspalt gebildete Anordnung, die Balganordnung in dem oberen Abschnitt des geneigten Trog. Somit PPOSP ein Teiler wird als Keil abgewinkelte Schienen ausgebildet, deren Höhe sich in Richtung des Zellstoffflusses zunimmt.

Der Hauptnachteil dieser Vorrichtung ist die geringe Effizienz von Pulpe laminaren Strömung zu einer turbulenten Strömung in Orte Umwandeln wo der Strom schiene teiler PPOSP durchläuft. Dies wird weiter verbessert, indem die Höhe der Schienen Teilers PPOSP in Richtung der Zellstoffströmung erhöht wird.

Ein weiterer Nachteil dieser Vorrichtung ist die geringe Effizienz aufgrund der Verwendung von nur einem Abschnitt jedes Teilers PPOSP. Dies erlaubt keine gleichmäßige Aufschlämmung Strömung durch die Breite der Rinne schmäler bessere Trennung des Strömungseinstellung für die schweren und leichten Fraktionen der Pulpe zu schaffen, während eine laminare Strömung aufrechtzuerhalten.

Die Grundlage der Erfindung ist, eine effizient arbeitende Vorrichtung mit einer effizienten Extraktion der schweren Fraktion aus feinen Körnern zu schaffen, durch laminare Strömung der Pulpe Bereitstellung wie es dieses entlang des Strömungsteilers PPOSP verläuft, sondern auch durch das Stoffstrom über seine Breite in einzelne verengten Abschnitt trennt. Und all dies wird eine verbesserte Erholung von der schweren Fraktion zur Verfügung stellen, während eine hohe spezifische Gateway-Leistung.

Das Problem wird dadurch gelöst, dass die Vorrichtung für die Schwerkrafttrennung von feinen Mineralien Schurre durch mindestens zwei gebildeten enthält nacheinander in der Richtung von Pulpe am Boden des von denen jeder Strömungsabschnitten angeordnet ist, entlang der Zellstoffstrom ist der verengte Pulpe Strömungsteiler zu trennen Ströme (PPOSP), um den sich verjüngenden Abschnitt in Richtung der Strömung der Pulpe zugewandten und in der Form eines Keils angeordnet ist, in jedem Abschnitt der Rinne, auf die Raum angeordnet ist und für den Keil in dem unteren Abschnitt quer Zellstoff Spaltentladungsanordnung, wobei die Balganordnung im oberen Teil der geneigten Rutsche streamen .

Jeder Abschnitt ist an der Unterseite der Trog PPOSP zusätzlichen Teilern als Keile vorgesehen sind, werden die Keile in einer Querströmung der Pulpe mit Spiel relativ zueinander und ausgebildet mit zwei Arbeitsflächen angeordnet sind, und seitlich durch eine Reihe - aus einer Arbeitsfläche, wobei die Arbeitsoberfläche des Keils gekrümmt sind. Die Arbeitsfläche der Keile kann konvex gemacht werden. und Oberflächen von Keilen kann konkav sein. Unter der unteren Auffangwanne befindet sich schwere Fraktion Abgabestelle eines jeden Abschnitts Querschlitze. In diesem Wannenabschnitt einen Keil relativ zu den benachbarten Abschnitt Keilen gestaffelt angeordnet sind. Eine Gesamtbreite des Spalts am Austritt der Pulpe Strömung zwischen den Keilen ist ein Drittel der Breite des Schachtabschnitts. In jedem Abschnitt der Rinne vor Keilen Länge des freien Raumes entlang der Strömung von Pulpe zur Länge des Keils gleich.

Die Ausführung der einzelnen Abschnitte des Bodens des Troges mit zusätzlichen Teilern PPOSP in Form von Keilen mit ihrer Position in der Querstrom der Pulpe Reihe und mit zwei Arbeitsflächen durchgeführt wird, und sich seitlich von einer Reihe - aus einer Arbeitsfläche, mit einem freien Raum vor der Keile, die Arbeitsflächen von Keilen gemacht einer gekrümmten Ebene, spaltet die Strömung der Pulpe ihren schmaleren Abschnitt zu trennen und dadurch die laminare Strömungsbewegung der Pulpe sicherzustellen, wie es entlang einer Anzahl von Keilen in der Reihe hindurchgeht. Dies wird dadurch erreicht, dass der Keilkörper volumetrische Strömungsturbulenz rationalisiert wird und somit minimiert. Die Bereitstellung einer Zellstoff- laminare Strömung bewirkt eine bessere Bündelblockausgleichung seiner schweren und leichten Fraktion, die weitere Leistung der Arbeitsflächen der gekrümmten Keile verbessert. Dadurch ermöglicht es die Menge an schweren Fraktion Auslass zu erhöhen, seiner kleinen Körnern einschließlich Extraktion. Dies wird weiter in den nachfolgenden Pulpe Durchflußeinrichtung Abschnitte während des Wiedertrennung verbessert. Dies stellt eine hohe thermische Leistung der Vorrichtung.

Durchführen der Arbeitsflächen von Keilen konvex, wie beispielsweise einem Bogen einer Parabel, kann in den Boden des Zellstoffströmungsschicht durch die Wirkung der Quergeschwindigkeitskomponente in dem Faserstofffluss vorbei entlang einer solchen Arbeitsflächen benachbarter Keile, da dieser Teil der Strömungsfläche bei hoher das Niveau der Konzentration der Schwerfraktion zu erhöhen Winkel als die direkte Arbeitsfläche des Keils. Und Schieben tritt nahe dem breitesten Teil der Lücke zwischen den Keilen.

Durchführung der Arbeitsflächen der konkaven Keilen und kann in der unteren Schicht der Zellstoffströmung und aufgrund der Wirkung der seitlichen Komponenten der Geschwindigkeit der Strömung der Arbeitsflächen von benachbarten Keilen die Höhe der Konzentration der Schwerfraktion zu erhöhen. Dies tritt in einem steilen Winkel in der Nähe der engsten Stelle des Spaltes zwischen den Keilen.

Lage unter dem Boden der Wanne Kollektor schwere Fraktion Abgabestelle auf den Querschlitzen jedes Abschnitts ermöglicht die Strömungsrichtung der schweren Fraktion aus allen Abführschlitzen Anordnung in ihrer Sammlung.

Lage verkeilt einen Abschnitt der Schurre relativ Keilen benachbarten Abschnitt auf die Erhöhung der Höhe der Konzentration der Schwerfraktion gerichtet gestaffelt und durch die Wirkung der Quergeschwindigkeitskomponente, die die anschließende versetzte Keile relativ zu dem vorherigen Abschnitt erhöht.

Umsetzung der Gesamtbreite verengte Abschnitt zwischen Keilen, so dass es zu einem Drittel der Breite des Schachtabschnitts im wesentlichen gleich ist, erlaubt eine optimale Auswahl der Anzahl von Keilen in jedem Abschnitt eine Anzahl von Wannen bzw., und die Breite der Seitenfalten. Dies wird erreicht, wenn der lebenden Zellstoffströmungsfläche etwa dreimal kleiner als die Breite des Schachtabschnitts ist.

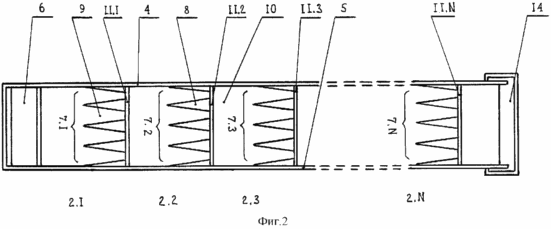

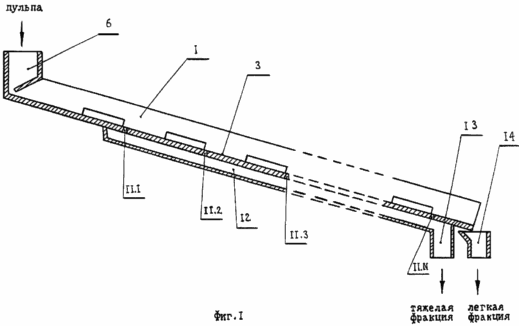

Die vorgeschlagene Erfindung wird durch die Zeichnungen veranschaulicht, in denen gleiche Elemente gleiche Bezugszeichen haben und in denen 1 eine schematische Ansicht einer Vorrichtung für die Schwerkrafttrennung von feinen Mineralien; Abbildung 2 - Draufsicht Abbildung 1.

Eine bevorzugte Ausführungsform der Vorrichtung für die Schwerkraftabscheidung umfasst feine Mineralrinnenabschnitte 2.1-2.n 1 mit einem Boden 3 und Seitenwände 4, 5, die Oberseite der Rutsche 1 Ladeeinheit 6 an der Unterseite jedes Abschnittes 3 2.1-2 befindet. N quer angeordnete Reihen von Strömungs der Pulpenaufschlämmung Strömungsteiler 7.1-7.N in getrennte Ströme eingeengt (PPOSP) in Form von Keilen 8, die 10 entlang der Zellstoffstrom und deren sich verjüngenden Abschnitt gerichtet in Richtung der Strömung der Pulpe, die Zwischenräume 9 zwischen den Keilen 8, dem Freiraum angeordnet sind, vor den jeweils nächsten 7.1-7.N 8 Keilen, von denen jeder 11.1-11.N Querschlitze angeordnet sind, entspricht. Die Ausgabeeinheit 12 enthält einen schweren Fraktionssammler, Schlitz 11.1-11.N schwere Fraktion Empfänger 13 und den Empfänger 14 der Lichtanteil. Wedges 8 in der Mitte der jeweiligen Reihen 7.1-7.N gebildet mit zwei Arbeitsflächen und auf jeder Seite - mit einer Arbeitsfläche. Die Anzahl und die Breite der 8 Spalten in jeder Reihe 7.1-7.N mit einer Rate Restriktions Ebene betrug nicht weniger als drei, d.h. Aufschlämmungsstrom auf lebende Abschnitt weniger als das Dreifache der Breite des Troges 1, die für die meisten praktischen Zwecke optimal ist. In diesem Raum 10 im wesentlichen gleich der Länge einer des Keils 8, welcher der optimale Wert ist. Troglänge von 2,5 m bis 7,5 m breit variieren, und die Breite der Rutsche 1 0,1 bis 1 m, je nach der erforderlichen Leistung variieren kann. Der Neigungswinkel der Rutsche ist im Bereich von 12 bis 18 Grad auf 10 bis 12 Grad Erze und Kohle gesetzt. Angereichertem Material Teilchengröße im Bereich von 0,05 bis 2 mm. Die spezifische Leistung der Vorrichtung beträgt 20 bis 25 t / h pro 1 m Breite der Laderutsche 1.

In der zweiten Ausführungsform der Vorrichtung nach einem der Keile 8 2.1-2.n Rinnenabschnitte relativ zu einem benachbarten Abschnitt Keilen gestaffelt, während chute 1 entlang der Pulpenströmung verjüngt hergestellt angeordnet sind und der Kegelwinkel dem Winkel einer mulden Abschrägung 8 Keilen gleich.

In einer Ausführungsform der Vorrichtung Keilen 8 einen Abschnitt, beispielsweise 2,3, an den Keilen angeordnet relativ 8 benachbarten Abschnitt, beispielsweise 2,2, in einem Schachbrettmuster, während die Abschnitte von der zweiten 2.2 und dritten 2.3 Paare mit einer Verengung und anschließender Erweiterung in Strömungsrichtung gebildet Zellstoff.

und in einer Ausführungsform der Vorrichtung Keilen 8 einen Abschnitt, beispielsweise 2.3, angeordnet sind, relativ zu den Keilen 8 benachbarten Abschnitt, beispielsweise 2,2, in einem Schachbrettmuster, während die Abschnitte von der zweiten 2.2 und dritten 2.3 Paare mit der Expansion und nachfolgende Kontraktion in der Richtung ausgebildet Stoffstrom.

Außerdem werden die Keile 8 kann mit geradem Arbeitsflächen und einer gekrümmten Arbeitsflächen (konkav oder konvex) in Form zum Beispiel einem Bogen einer Parabel ausgebildet.

Jede Quernut 11.1-11.N kann über die Breite der Rutsche 1 und in Form mehrerer Schlitze als einzelne Schlitz gebildet werden, die jeweils mit einer Länge im wesentlichen gleich zu dem schmalen Teil des Spaltes 9 zwischen den Keilen 8.

Vorrichtung zur Schwerkraftabscheidung von feinen Mineralien arbeitet wie folgt.

Angereichert durch feinkörnige Mineralstoffe in der Pulpe zu dem Boot-Knoten 6 zugeführt wird, aus der Schwerkraft auch eine dünne Schicht der Faserstofffluss bewegt sich entlang dem Boden 3 Rutsche 1 mit einer Rate, die durch den Freiraum 10 des ersten Abschnitts 2.1, mit den daraus resultierenden Unterschiede laminaren Art seiner Bewegung gewährleistet in Körner beschleunigen schwere und leichte Fraktionen, die eine unterschiedliche Dichte haben tritt sie bündeln - die schwere Fraktion, die die unteren Schichten eintritt, und die leichte Fraktion bewegt sich mit einer höheren Geschwindigkeit der unteren Schichten. Ferner verengt zwischen den Keilen 8 9 erster Abschnitt, die Lücken während des Durchlaufens des Zellstoffstrom 2.1 es in schmale Ströme aufgeteilt wird, während sie durch die Strömung zwischen den Keilen Verengung 8 er weiter durch Höhe geschichtet. Dies erhöht den Grad der Konzentration der schweren Fraktion am unteren Rand der Stoffstrom, der weiter den Schlitz 11.1 in der Sammlung von 12 der schweren Fraktion der Entladungseinheit fällt durch. Weitere Pulpe Ströme in den freien Raum 2.2 Abschnitt 10 folgen kombiniert, wobei die Höhe der Strömungs abnimmt und die Geschwindigkeit der Bewegung reduziert wird. Diese neotseparirovannaya schwere und leichte Fraktion des Schlamms Strömung ausgesetzt Seite Komponente der Geschwindigkeit bei der Ausfahrt aus den Spalten zwischen den Keilen 9 8 7.1 Die erste Zeile des ersten Abschnitts 2.1 unter Gegenwinkel. Und es trägt zu einer Erhöhung der Bündelblockausgleichung Aufschlämmungsstrom. Dann wird der Prozess während der Passage der Pulpe nachfolgenden Reihe von Keilen 8 7.2 9 mit Lücken in Abschnitt wiederholt 2.2, wo mehr schwere und leichte Fraktionen mit der Veröffentlichung der schweren Fraktion durch den Schlitz 11.2 in der Sammlung von 12 der schweren Fraktion geschichtet wurden. Dann wird der Zellstoffstrom gelangt in gleicher Weise die ganze Wannenabschnitt 1, und alle von der schweren Fraktion tritt in die Schlitze 11.1-11.N Kollektor 12 und weiter zu dem Empfänger 13 der schweren Fraktion und die leichte Fraktion tritt in die Rutsche 1 mit einem Empfänger 14 der Leichtfraktion.

In Ausführungsformen der Vorrichtung gestaffelt Keile 8 in benachbarten Abschnitten 2.1-2.n, indem die Aufschlämmung Strömung durch die Spalte 9 Keilen vorhergehenden Abschnitt vorbei, erreicht sie anschließend den Offset versetzten Keilen nachfolgenden Abschnitt, während die seitliche Komponente der Strömungsgeschwindigkeiten mehr zunimmt, was weiter Delamination auf Breistrom Einstellung für die schwere und leichte Fraktion fördert. Dies erhöht die Ausbeute der schweren Fraktion 11.1-11.N durch eine Lücke in der Sammlung von 12 und weiter in den Empfänger 13 der schweren Fraktion.

in der unteren Schicht von Zellstoff verjüngende Keile 8 9 Lücken, wenn der Keil 8 gekrümmten Oberflächen Winkel arbeiten sie Pulpenströmung schieben um die Teile von zwei benachbarten Keilen fließt, zunimmt, und die Geschwindigkeit, mit kollidierenden reduziert wird, wodurch die Höhe der Konzentration der Schwerfraktion Fluss erhöht.

Zwar gibt es Ausführungsformen gezeigt und beschrieben, die als die besten erkannt werden, die vorliegende Erfindung zu implementieren, wird in der Kunstindustrie zu verstehen, die verschiedene Änderungen und Modifikationen vorgenommen werden können und Elemente können durch eine äquivalente ersetzt werden können, ohne vom Umfang der Ansprüche der vorliegenden Erfindung abzuweichen.

Die Einhaltung der vorgeschlagene technische Lösung dem Kriterium der Erfindung von "industrielle Anwendbarkeit" wird von dem angegebenen Beispiel einer Vorrichtung für die Schwerkraftkonzentration von feinkörnigen Mineralien bestätigt.

FORDERUNGEN

1. Vorrichtung zur Schwerkraftabscheidung von feinen Mineralien Schurre, die in wenigstens zwei aneinander grenzenden Abschnitte in der Strömungsrichtung der Pulpe auf dem Boden, von denen jeder angeordnet ist, entlang dem Fluss der Pulpenaufschlämmung Strömungsteiler in getrennte Ströme eingeengt (PPOSP) befindet zugewandt verengte Abschnitt stromaufwärts von Zellstoff- und in der Form eines Keils angeordnet, auf die in jedem Abschnitt des wannen~~POS=TRUNC angeordnet ist und einen Keil im Schnitt den unteren Querströmung von Zellstoff Schlitzabgabeanordnung gemacht, dadurch gekennzeichnet, die Balganordnung im oberen Teil der geneigten Mulden, dass jeder auf dem Abschnitt Boden der Wanne mit zusätzlichen Teilern PPOSP als Keile ausgestattet ist, wobei die Keile in einer Querströmung der Pulpe mit Spiel relativ zueinander und ausgebildet mit zwei Arbeitsflächen angeordnet sind und seitlich von einer Reihe - aus einer Arbeitsfläche, sind die Arbeitsfläche des Keils gebogen.

2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Arbeitsflächen konvex sind Keile.

3. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Arbeitsflächen sind konkav Keile.

4. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass die Rutsche unter dem Boden der schweren Fraktion Entladungskollektorknoten jedes Abschnitts Querschlitze angeordnet ist.

5. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Keile gestaffelt ein Abschnitt relativ zu dem Wannenabschnitt der benachbarten Keile angeordnet sind.

6. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Gesamtbreite des Spalts am Austritt der Pulpe Strömung zwischen den Keilen ein Drittel der Breite des Schachtabschnitts ist.

7. Vorrichtung nach Anspruch 1, daß in jedem Rinnenabschnitt Keilen vor Raumlänge entlang der Strömung von Pulpe gekennzeichnet ist gleich der Länge eines der Keil

Druckversion
Erscheinungsdatum 15.03.2007gg
