Erfindung
Russische Föderation Patent RU2048563
Verfahren zum Konzentrieren von INDIA aus Sulfat Zinklösung
Name des Erfinders:
Der Name des Patentinhabers: Chelyabinsk Elektrolytische Zinkplant
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.05.25
Die Erfindung betrifft die Technologie von seltenen und Spurenelementen und verwendet werden können, zu verwenden, wenn Indium aus der Zinksulfatlösung Extraktions CI-2-etilgeksilfosfornoj Säure- und Metall Reextraktion Schwefelsäurelösung zu extrahieren. Die erfindungsgemäße Extraktion und Strippen Produkte (Arbeits- und Extraktions Raffinat), bevor die Vorverarbeitung der Eingabe auf eine Vorrichtung weiter für die zentrifugale Trennung der wässrigen und organischen Phasen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf die Technologie von seltenen und Spurenelementen und können verwendet werden , wenn Indium aus Zinksulfatlösungen zu extrahieren.
Bekannte Verfahren zur Gewinnung von Indium Extraktionsmittel verschiedener Zusammensetzung, Di-2-etilgeksilfosfornoj Säure (D2EHPA) in verschiedenen organischen Lösungsmitteln und Reextraktion von Indium aus der organischen Phase Mischungen von Säuren, die Chlorwasserstoffsäure, oder nur eine von Chlorwasserstoffsäure [1] (Bull. " Nichteisen-Metallurgie, 1963, 19 N, S.. 29-33, 1965, N 20, Seite 48-49).
Der Nachteil dieser Verfahren ist die Verwendung einer großen Menge an Salzsäure im Abtriebsstufe, die die Konzentration von Chlorionen in dem Raffinat erhöht und dadurch bewirkt, dass Schwierigkeiten bei der Rückführung des Zinkchlorid.
Ein Verfahren ist bekannt Konzentration von Indium Zinksulfatlösungen, umfassend das metallorganische Extraktionsphase enthält D2EHPA, Verdünnungsmittel und andere Komponenten und Indium Reextraktion Lösung von Schwefelsäure und Phosphorsäure (SU, N 1.625.024, Kl. C 22 B 58/00).
Der Nachteil dieser Erfindung ist die Verwendung als Verdünnungsmittel Kerosin einen niedrigen Flammpunkt, was die Investitionskosten für die Bereitstellung Brandschutztechnik stark erhöht.
Der nächste in technischen Wesen und der erreichbaren Ergebnis der vorliegenden Erfindung wird Verfahren Prototyp Indiumkonzentration ausgewählt, um die Extraktionsstufe in Gegenwart eines Verdünnungsmittels und D2EHPA synthetischen Fettsäuren (FFA) umfasst, und Indium mit Schwefelsäure Phosphorsäure Stripping Dosierung [2]
Der Nachteil dieses Verfahrens ist es, ein Raffinat reich an organischen Stoffen und in der Bildung von Emulsionen trudnorasslaivayuschihsya herzustellen.
Das Ziel der Erfindung ist es, den organischen Anteil in dem Raffinat zu reduzieren, den Ausschluss von Bildung trudnorasslaivayuschihsya Emulsionen.
Dies wird dadurch erreicht, dass das Verfahren den Extraktionsschritt von Indium in Gegenwart von Di-2-etilgeksilfosfornoj Säure und andere Komponenten in dem Verdünnungsmittel synthetischen Fettsäuren (FFA), umfassend und Metall Schwefelsäure unter Zugabe von Chloridionen Strippen, kehren die Extraktions die Extraktionsstufe zirkuliert, zu erhalten Raffinat und seine Richtung auf getitnoe Abscheidungs erfindungsgemäßen arbeiten und Extraktions Raffinat zuvor an der Maschine zu Zentrifugaltrennung der wässrigen und organischen Phasen gesendet.
Ein weiterer Unterschied besteht darin, dass die Vorrichtung als ein Zentrifugalextraktor verwendet wird, um die Rotordrehzahl von 20 bis 40 m / s einschließlich.
 |

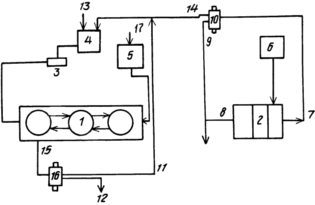

Wenn Sie nach Quellen des wissenschaftlich-technischen und Patentinformationssuche wurde Lösungen gefunden, die die folgenden Symptome verwendet: vor zirkulierende Extraktionsmittel in die Extraktionsstufe und dem Raffinat auf getitnoe Ablagerung dieser Produkte Extraktionstechnologie dient zirkulierende Extraktionsmittel und Raffinat zuvor an die Einheit einer zentrifugalen Trennung von Wasser geschickt und die organische Phase wird, wenn die Anzahl der Umdrehungen der Welleneinheit 20 bis 40 m / s. Die Zeichnung zeigt eine Hardware-Flussdiagramm des Prozesses. |
Methode ist wie folgt:
Eine Stammlösung von 17 mit folgender Zusammensetzung g / l: Indium- 0,3-1,5; Zink 80-120; Eisen 10-20; Kupfer 3-8, ging durch den Spender 5 bis Extraktor 1 bis Indium-Extraktion. Source Extraktionsmittel, umfassend ein Gemisch von 13: 0,7 M D2EHPA (TU-06-0,2-1047-78) 0-0,2 M TAA (Trialkylamin) (TU-79 002.V-LU) und als synthetisches Lösungsmittel Fettsäurefraktion C 7 -C 9 (GOST 23.239-78) mit dem Extraktor über dem Extraktionssammler 4 zugeführt und Recyclingspender 3. Das Verhältnis der organischen und wässrigen Phase von 3: 1. Abstreifen Indium in der Zusammensetzung 2 - Lösung Extraktor durchgeführt wird , g / l H 2 SO 4 400 NaCl, und 25 , die in den Extraktor 2 bis 6. Das Verhältnis Spender reekstraktora organische Phase und eine wässrige 5 zugeführt wurden: 1 beträgt . Die resultierende erneut extrahieren 8 mit Indium-Gehalt von 30-40 g / l wurde auf die Weiterverarbeitung der Sulfidbehandlung zugeführt, Zementierung etc. Revolving Extraktionsmittel 7 mit dem Zentrifugal-Extraktor 10 geleitet, der leichte organische Fraktion 14, gerichtet in der Sammlung von 4 und 9, die schwere Fraktion wird mit den Wiederextrakten kombiniert. Das Produkt nach der Extraktionsstufe Raffinat 15 mit dem Zentrifugal-Extraktor 16. Nach ihm gerichtet erhalten, die leichte Fraktion (organisch) 11 wieder in die Extraktion und schweren Fraktion bei 12 getitnoe Ablagerung.

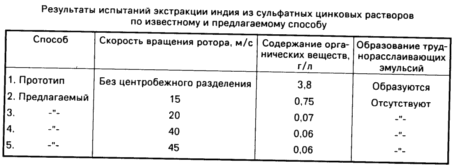

Experimentell etablierten Grenzen der Extraktor zentrifugalen vorgeWellenDrehZahl verschiedene Marken (33 EG, EC 250, EC 320), die auf 20 bis 40 m / s (siehe Tabelle) betragen hat. Wenn die Drehzahl unter 20 ist deutlich erhöht den Gehalt an organischen Substanzen im Raffinat bis 0,75 g / l. Wenn die Drehgeschwindigkeit 40 m überschreitet / s erreicht der Gehalt an organischen Stoffen, die nicht reduzieren, aber der Energieverbrauch für den Betrieb des Zentrifugal-Extraktor erhöhen. Im Falle des Ausschlusses von der Regelung eines der Zentrifugalextraktoren sind nicht die notwendige Leistung auf dem Gehalt an organischen Substanzen im Raffinat, und die Bildung von Emulsionen trudnorasslaivayuschihsya erreicht.
Verwendung ermöglicht es, die Vorrichtung Zentrifugaltrennung im Vergleich zu anderen bekannten Verfahren der Emulsion in zwei Komponenten aufgeteilt, die organische und eine anorganische Phase und damit ihre Bildung zu eliminieren.
Tests an der Chelyabinsk elektrolytischen Zinkanlage durchgeführt, zeigten die Fähigkeit, den organischen Gehalt im Raffinat im Vergleich zu dem Prototyp 60-65 Zeiten zu verkürzen.
FORDERUNGEN
VERFAHREN 1. KONZENTRATION VON INDIEN ZINC -sulfatlösung Indium Extraktion Extraktionsmittel Di-2-ethylhexyl Phosphorsäure in einem synthetischen Verdünnungsmittel enthält Fettsäuren und Metall Strippen Schwefelsäurelösung Extraktions Rückkehr in die Extraktionsstufe zirkuliert, dem Raffinat und Empfangsrichtung an seinem getitnoe Abscheidung, dadurch gekennzeichnet, daß die Leitung mit der Zugabe von Natriumchlorid-Lösung von Schwefelsäure Strippen vor der Rückkehr und Extraktions Raffinat in die Abscheidungsvorrichtung der wässrigen und organischen Phasen bei einer Zentrifugaltrennung gespeist zirkuliert.
2. Verfahren nach Anspruch. 1, dadurch gekennzeichnet, dass die Phasentrennung Zentrifugalextraktor mit einer Drehzahl seines Rotors 20-40 m / s verwendet wird.
