Erfindung
Russische Föderation Patent RU2034934
Elektrolyseure
Name des Erfinders:. Voronin YA; Kondaurov VP
Der Name des Patentinhabers: Voronin Yuri Alexandrovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1990.08.23
Die Erfindung betrifft elektrochemische Industrie. Die Zelle besteht aus einem zylindrischen leitfähigen Gehäuse, die Anode, Kathode, Elektrolyt-Anschlüsse für Eingang und Ausgang von Gas. Elektroden sind in Form von Hohlzylindern mit Hohlräumen mit der äußeren Umgebung durch die Rohre kommuniziere abgedichtet, während die Kathode in die durch den Arbeitshohlraum in der Anodenarmatur ist, in den Arbeitshohlraum zwischen den Seiten zylindrischen Oberflächen der Elektroden konzentrisch mit Lücken leitfähigen Wänden angeordnet sind, die ineinander passen, und die Lücken zwischen den Basen von zylindrischen Elektroden angeordnet Isolierdichtung mit konzentrischen Bohrungen für Befestigungs Trennwänden.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft elektrochemische Industrie.
Die nächstgelegene der beanspruchten technischen Wesen und erreicht die positive Wirkung ist Elektrolyseur eine zylindrische elektrisch leitfähigen Gehäuse, in dem umfassend eine zylindrische Graphitanode mit einem konischen Hohlraum platziert sich nach oben erstreckt und koaxial zu den Anodenachse, hohlen perforierten konischen Kathode drehbar gelagert koaxial angeordnet mit Anodenkappe passend zur Ein- und Ausgabe des Elektrolyten und Gasausgang, die Kathode größer Basis ausgebildet Aufwärts Perforationen angeordnet mit den Achsen auf die Achse der Anode parallel, unter einem Winkel relativ zu der Wand , die die Kathode der Anodenachse etwa 4-12 und am Boden bildende Kathode installierte Turbine.
Die Nachteile der bekannten Elektrolysezelle sind die Komplexität der Konstruktion und geringen Betriebssicherheit aufgrund des Vorhandenseins von beweglichen Elementen.
Das Ziel der Erfindung ist die Betriebssicherheit zu erhöhen, während Zellendesign vereinfacht wird.
Diese Aufgabe dadurch, daß in einer Elektrolysezelle erreicht wird mit einem zylindrischen elektrisch leitenden Gehäuse, das die Anode, Kathode, Anschlüsse für den Eingang des Elektrolyt und Gasauslaß werden Elektroden in der Form von Hohlzylindern mit Hohlräumen mit der äußeren Umgebung durch die Rohre kommuniziere abgedichtet, während die Kathode in die Durch ist passend Anode in den Arbeitshohlraum, wobei der Hohlraum in dem Arbeitszylinder zwischen den seitlichen Oberflächen der Elektroden konzentrisch mit Lücken leitfähigen Wänden angeordnet sind, die ineinander und in die Lücken zwischen den zylindrischen Basiselektrode mit dielektrischer Abstandshalter angeordnet konzentrische Bohrungen zur Befestigung von Trennwänden passen.

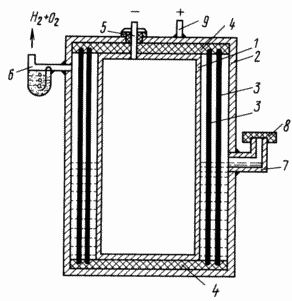

Die Abbildung zeigt die vorgeschlagene Elektrolyseur.
 |
Die Zelle umfaßt eine Kathode 1, eine negative Elektrode in Form eines Hohlzylinders hat, passt in die positive Elektrodenplatte 2, die ihrerseits ein Gehäuse zur Verfügung stellt. Zwischen den Elektroden 1 und 2 ist konzentrisch koaxiale leitende Septum 3 mit einer Spielpassung ineinander angeordnet sind. Trennwände 3 feste dielektrische Abstandshalter 4 mit einem gerillten, den freien Durchgang von Gas und Elektrolyt in der Arbeitshöhle zu gewährleisten. Dichtungen 4 angeordnet in den Zwischenräumen zwischen den Basen der zylindrischen Elektroden 1 und 2. In der Kathodenröhre 5 geschweißt ist, die Funktion der elektrischen Kontaktdarstellenden und von der Anode isoliert. Die Anode geschweißte Rohr 6 mit einem Rasiermesser (hydraulische Verriegelung) versehen ist, und eine Düse 7 für den Elektrolyten des Golf mit dem Deckel 8. Anode 2 verschweißt ist und elektrischen Kontakt 9. |
Die Zelle wurde betrieben FOLGT
Vor der Bearbeitung durch die Leitung 7 in den Arbeitshohlraum mit dem Elektrolyten wässrigen Lösung von Kaliumhydroxid oder Natriumhydroxid auf einen Wert etwa in der Mitte überlappenden horizontalen Rohrabschnitt 7, dann wird der Schlauch 7 gefüllt ist hermetisch abgedichtete Deckel 8. zylindrischen Elektroden 1 und 2 mit Hilfe von elektrischen Kontakten 5 und 9 sind mit einer geregelten verbunden DC-Stromversorgung, der Regler, der den aktuellen Satz setzt. Wenn Strom durch den Elektrolyten Zersetzung von Wasser in Wasserstoff und Sauerstoff und Wasser zerlegt nicht nur auf den Oberflächen der Elektroden 1 und 2, sondern auch auf den Oberflächen der Trennwand 3. Die Trennwände 3 erhöhen die effektive Fläche der Elektroden 1 und 2, die sich positiv auf die Elektrolyseur wirkt so abnimmt, wenn die Dichte der Gasblasenbildung und damit reduzierte Kontaktwiderstand "Elektroden-Elektrolyt". Dies verringert die Wärmeerzeugung und beseitigt die Notwendigkeit für künstliche Kühlung. Die sich ergebende Elektrolyse Wasserstoff und Sauerstoffmischung durch das Rohr 6 zum Absperren (hydraulische Verriegelung) mit dem Gasbrenner aufgebracht. Das Volumen des Gemisches von Wasserstoff und Sauerstoff wird durch das Volumen der Arbeitskammer der Zelle, dadurch gekennzeichnet, dh bestimmt wird, der Spalt zwischen den Elektroden 1 und 2 minus dem Volumen des Elektrolyten. Bau beansprucht Elektrolyseur entspricht den Sicherheitsanforderungen: Im Falle einer Explosion Mischung von Wasserstoff und Sauerstoff in der Arbeits Hohlraum der Kathode Elektrolyse tritt nur eine Verformung, die völlig sicher ist.
Die erfindungsgemäße Elektrolyseur wird weithin in der Volkswirtschaft und in den einzelnen Aktivitäten genutzt werden, als Hochsicherheitseinheit.
FORDERUNGEN
Elektrolyseur mit einem zylindrischen Gehäuse, eine Anode, eine Kathode koaxial Hüllrohre installiert, um den Elektrolyt und Gasaustritts einzutreten, dadurch gekennzeichnet, dass, um die Zuverlässigkeit im Betrieb zu erhöhen, ist die Kathode ein hohler zylindrischer Körper ist, eine Anode hergestellt, zwischen der Anode und konzentrisch montiert zylindrische Kathode bipolaren Elektroden an den Enden der konzentrischen Aussparungen mit dielektrischen Abstandshalter zwischen den Böden der zylindrischen Elektroden angeordnet angebracht.
