Erfindung
Russische Föderation Patent RU2258028

VERFAHREN zur Erzeugung von Wasserstoff und Vorrichtung zur IHRE UMSETZUNG

VERFAHREN zur Erzeugung von Wasserstoff und Vorrichtung zur IHRE UMSETZUNG

Name des Erfinders: Koldamasov AI (RU); Kravets SB (RU); Kornilow AA
Der Name des Patentinhabers: State Unitary Tochtergesellschaft Volgodonsk Zentrum des Allrussischen Forschungs- und Design - Institut für Kernenergietechnik (CC VNIIAM)
Korrespondenzanschrift: 347371, Region Rostow, Volgodonsk-13, B-Viertel des Sieges, 13, EC VNIIAM.
Startdatum des Patents: 2004.01.28

Die Erfindung betrifft das Gebiet der Kernenergie. Das Verfahren umfasst das Leiten der Gemischströmung "Light Water" und "schweres Wasser" unter Druck durch eine oder mehrere Öffnungen des dielektrischen Elements, die Auswirkungen auf den Pfad des Gemisches durch ein Magnetfeld, dessen Aufteilung in drei Ströme. Somit werden die beiden Ströme unterschiedliche Vorzeichen der elektrischen und chemischen Eigenschaften der Ionen aufweist, elektrisch isoliert, zu beschleunigen und ihren Durchgang in den Kollimatoren führen. Eine Mischung aus "Licht Wasser" und "schweres Wasser" mit einem spezifischen Widerstand von etwa 10 9 Ohm · m, nehmen im Verhältnis zur Steuerung von Kernreaktionen erforderlich. Die Vorrichtung enthält eine dielektrisch resistent gegen die Kavitation Emissionsgehäuse für die Mischung zu erhalten. Der Körperhohlraum wird Einsatz aus einem dielektrischen Material anfällig für Kavitation Emission installiert, mit einer oder mehreren Öffnungen für den Durchtritt des Gemisches vorgesehen. Auf dem Weg der Gemischsatz Magneten. Das Gehäuse aus elektrisch isoliert ausgebildet voneinander für Verbindungen ionisiert Ströme zu machen. Auf dem Weg dorthin sind ionisierte fließt Steuerelektroden und Schütze, und am Ende des Weges des ionisierten fließt gesetzt Kollimatoren mit Schützen. Die vorliegende Erfindung erzeugt eine Mischung aus Wasserstoff, "Light Water" und "schweres Wasser" in Mengen, die ausreichend für die praktische Anwendung.

BESCHREIBUNG DER ERFINDUNG

Das erfindungsgemässe Verfahren und die Vorrichtung beziehen sich auf dem Gebiet der Atomkraft, und kann verwendet werden Wasserstoff durch Dissoziation von Flüssigkeiten wie Wasser zu erzeugen, zu fließen.

Es ist bekannt, daß, wenn Wasser durch den Kernreaktionsprodukte in erster Linie eine elektrische Ladung haben, die Wassermoleküle und die Atome ionisiert. Als Folge dieser Wechselwirkung, die Dissoziation von Molekülen. Viele haben versucht, diesen Prozess zu verwenden, Wasserstoff zu erzeugen. Diese Untersuchungen wurden am Institut für Chemische Physik durchgeführt, Akademie der Wissenschaften der UdSSR, die das Ergebnis einer wissenschaftlichen Entdeckung war №366, erklärte 21. Juli 1983 und wurde registriert am 22. Juni 1989 die Autoren und VL Tal'roze E.P.Frankevicha. Öffnung, insbesondere, wurde festgestellt, daß die Dissoziation der Moleküle sind in der Regel Schwingungsrelaxation in Ionen-Molekül-Kollisionen und andere Prozesse gedämpft. Aufgrund dieser Erscheinungen wird Wasserstoff in sehr geringen Mengen freigesetzt.

Es ist auch bekannt, daß die Dissoziation von Wasser auf Kosten der Energie auftritt, die in der Synthese von Kernen auftritt (№2152083 RF Patent opub. Of 27.06.2000). Die Vorrichtung des Patents arbeitet in einem Gemisch, bestehend aus "Light Water" und "schwerem Wasser" in Form von dielektrischen Medium fließt, und umfasst eine dielektrisch resistent gegen Kavitation Emissions Gehäuse, in dem Einsatz mit Löchern installiert ist, aus einem dielektrischen Material anfällig für Kavitation Emissions . Das dielektrische Medium ausströmenden "Licht Wasser", mit einem elektrischen Widerstand von etwa 10 9 Ohm · m mit den gleichen dielektrischen Eigenschaften im Verhältnis , die für die Reaktionskontrolle chemisch reine "schweres Wasser" eingeführt. In den Einführungslöchern durch die elektrische Ladung der hohen Dichte ausgebildet ist, ist das Potential in der Lage Atome von Wasserstoffisotopen, und berichten die Kerne dieser Atome Energieimpuls zu ionisieren die Coulomb-Barriere überwinden und Kern Interaktion gewährleisten. Jedoch wird der Wasserstoffstrom auf einen kleinen Bereich laufen an den Sauerstoff verbunden ist, gibt es eine Schwingungs Entspannung, so dass die Wasserstoffausbeute ist gering.

In der Nähe von der vorgeschlagenen Vorrichtung ist eine Vorrichtung für die Anwendung 2002106224/06 12.03.2002, bei einer positiven Entscheidung vom 01.09.2003, publ. 09.10.2003 von einer Mischung aus "Light Water" und "schweres Wasser" in Form von fließenden dielektrischen Mediums läuft dielektrisch resistent gegen Kavitation Emissions Gehäuse enthält, die in dem Hohlraumeinsatz installiert ist aus einem dielektrischen Material anfällig für Kavitation gemacht Problem, und mit einer oder mehreren Öffnungen durch sie ionisiert dielektrischen Medium "Licht Wasser" mit einem spezifischen Widerstand von etwa 10 9 Ohm · m in einer Mischung aus chemisch reinen "schweres Wasser" mit den gleichen dielektrischen Eigenschaften im Verhältnis zur Steuerung erforderlichen Ablauf Kernreaktion, und auf dem äußeren Teil des Gehäuses angebracht Magneten. In den Einführungslöchern durch die elektrische Ladung der hohen Dichte ausgebildet ist, ist das Potential in der Lage Atome von Wasserstoffisotopen, und berichten die Kerne dieser Atome Energieimpuls zu ionisieren die Coulomb-Barriere überwinden und Kern Interaktion gewährleisten. Jedoch kleiner die Ausbeute an Wasserstoff aufgrund der Tatsache, dass die Wasserstoffkomponente des Strömungsweges auf einem kleinen Teil auf die Sauerstoffkomponente verbunden ist, gibt es eine Schwingungsrelaxation.

Die vorgeschlagene Erfindung löst das Problem der Wasserstoff aus ionisierten Gemischstrom "Light Water" und "schweres Wasser" in Mengen, die ausreichend für die praktische Anwendung zu erzeugen.

Um das technische Ergebnis im beanspruchten Verfahren erreichen für Wasserstoff durch Fluid Dissoziation produzieren, beispielsweise Mischungen von "Licht Wasser" und "schweres Wasser" Mischung "von Licht Wasser" und "schweres Wasser" unter Druck gelangt durch ein oder mehrere Löcher in dem dielektrischen Element gebildet wirken auf die Mischung auf dem Weg des durch~~POS=TRUNC eines Magnetfeldes abgetrennt es mindestens drei Ströme, von denen zwei die elektrische Zeichen und chemischen Eigenschaften der Ionen tragen elektrisch die beiden Strömungsgeschwindigkeit des durch~~POS=TRUNC zu isolieren und zu den Kollimatoren geschickt sie in einen stabilen Zustand zu bringen.

Erkennungsmerkmale des vorgeschlagenen Verfahrens liegt darin, dass eine Mischung aus "Light Water" und "schweres Wasser" von mindestens drei Ströme getrennt ist, von denen zwei verschiedene tragen die elektrische Zeichen und chemischen Eigenschaften der Ionen elektrisch diese beiden Ströme isolieren, beschleunigen ihre Passage nach oben und zu den Kollimatoren schickte sie in einen stabilen Zustand zu bringen.

Um die genannten technischen Wirkung erreichen ist eine Vorrichtung vorgesehen, die auf einer Mischung von "light water" läuft und "schwerem Wasser", die zur Aufnahme der Mischung in den Hohlraum dielektrisch resistent gegen die Kavitation Emissions Gehäuse umfasst, die Einlage aus einem dielektrischen Material, anfällig für Kavitation Emissions installiert ist und ausgestattet eine oder mehrere Öffnungen für den Durchgang von einer Mischung aus "Licht Wasser" mit einem spezifischen Widerstand von etwa 10 9 Ohm · m und chemisch reine "schweres Wasser" mit den gleichen dielektrischen Eigenschaften im Verhältnis zur Steuerung von Kernreaktionen erforderlich und die auf dem Gehäuse für Wege montiert Magnete Mischung. Anders als in dem Gehäuse der Vorrichtung bekannt sind, gebildet elektrisch isoliert voneinander für Verbindungen ionisierten Strömen zu machen. Also der Weg der ionisierten Ströme sind Steuerelektroden ausgebildet sind, dazu dienen, die Strömung und Schütze zur Beschleunigung zur Erdung fließen. Am Ende des Weges des ionisierten fließt gesetzt Kollimatoren mit Schützen.

Die beschriebene Schaltung ermöglicht das Gerät den Wasserstoffstrom aus dem ionisierten Mischung "Light Water" und "schweres Wasser" in Mengen, die ausreichend für die praktische Anwendung zu erhalten. dieses Ergebnis zu erreichen, gewährleistet fließt die Schaffung von Bedingungen für den Durchgang des Gemisches "Licht Wasser" und "schweres Wasser" inherent in dem vorgeschlagenen Verfahren.

Eine vergleichende Analyse der angegebenen technischen Lösungen ergeben, Features, die die Einhaltung des Kriteriums der erfindungsgemässen Kombination von Merkmalen der Erfindung "Neuheit" unter Beweis stellen.

Suche Analoga und der Prototyp wurden keine technischen Lösungen ähnlich den Merkmalen des beanspruchten Lösungen gefunden, die die Übereinstimmung der beanspruchten Erfindung Sätze beweist Attribute Kriterium "Erfindungshöhe".

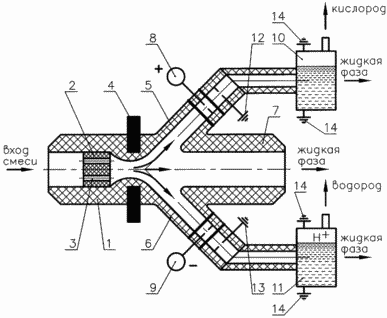

Die vorgeschlagenen Erfindungen sind in der Zeichnung dargestellt, die zum Erzeugen von Wasserstoff eine schematische Darstellung der allgemeinen Form der Vorrichtung zeigt.

VERFAHREN zur Erzeugung von Wasserstoff und Vorrichtung zur IHRE UMSETZUNG

Das vorgeschlagene Verfahren wird wie folgt realisiert. Bevor Sie beginnen, eine Mischung aus "Licht Wasser" und "schweres Wasser" in der für die Reaktionskontrolle erforderliche Verhältnis herzustellen. Dann mit der Installation von mindestens 3-mal chemisch reine "Licht Wasser" gewaschen. Nach dem Waschen, ersetzen Sie die Filter in den Filterelementen, dann alle Systeme aus: Wasseraufbereitung, Messen, Reset- und andere Hilfssysteme gewaschen, um die Installation in den Betriebsmodus zu bringen, indem der Druck von 5-7 MPa und einer Frequenz von etwa 1 kHz pulsiert Stromeinstellung. Ferner wird das Arbeitsfluid gefülltes System - Mischung aus "Light Water" und "schwerem Wasser", es von der Umgebungsluft isoliert ist, ist das System mit einem Inertgas, wie Stickstoff , gefüllt, die Mischung wurde auf einen spezifischen elektrischen Widerstand 10 9 Ohm · m, eingestellt , die ein Indikator für die Reinheit des Wassers ist. Das Verfahren kann beispielsweise geändert werden, um eine Mischung herzustellen, bevor sie in das System gegossen. Es ist wichtig, dass während des Betriebs es elektrischen Widerstand von mindestens 10 Ohm · m hat. Durch Variieren der Strömungsgeschwindigkeit Pulsationen, es auf die Resonanzfrequenz zu bringen, beispielsweise 1 kHz Kavitation Emission durch Einführöffnungen erregt Eingangs beginnt als Folge der Kernfusionsreaktionen und dissoziiert Strom.

Ionisierten Flusses das Magnetfeld eintritt, wird in Teile unterteilt Düsen und bewegt sich in Übereinstimmung mit dem Vorzeichen der elektrischen Ladung. Die sich ergebende wasserstoffhaltigen Stroms erhalten wird, und der Fluss von neutralen sauerstoffhaltigen Strom. Da die Ströme getrennt werden, wird Entspannung ausgeschlossen. Neben der Intensivierung des Prozesses des wasserstoffhaltigen und sauerstoffhaltigen Strom wird durch die Steuerelektroden geleitet, und das wasserstoffhaltige Strom wird auf ein negatives Potential zugeführt, während das sauerstoffhaltige Strom auf ein positives Potential zugeführt wird. Ströme, die durch die Steuerelektroden bestanden haben, geerdet Schütze. Dann wird der Ablauf zu Kollimatoren geleitet, wo Bleiionen in einem stabilen Zustand, wie folgende bekannte Formel erläutert: (H + + e -) ---> H, wobei H + - Wasserstoffion, e - - electron, H - stabilen Isotopen von Wasserstoff. Anschließend wird mit reinem Wasserstoff an den Verbraucher geliefert.

Die erfindungsgemässe Vorrichtung zur Herstellung von Wasserstoff umfasst ein Gehäuse 1, das aus einem dielektrischen Material resistent gegen Kavitation Emission und thermische Effekte, wie beispielsweise Keramik oder Saphir in den Einsatz 2 aus einem dielektrischen Material, wie Asbest oder Fluoroplast anfällig für Kavitation Emission eingesetzt worden ist und ausgeführt wird darin eine oder mehrere Öffnungen 3 zylindrische Kanäle 25-30 mm Länge und 1-2 mm im Durchmesser sind. 1 montiert auf dem Gehäuse, zumindest zwei Magneten 4, die permanent oder induktiv sein kann. Für die 4 Magneten zur Herstellung Strömungsrohre 5, 6 und 7 gebildet sind, sind die Düsen 5 und 6 elektrisch voneinander isoliert. Somit Düsen 5 und 6 sind Potentialströmung ionisiert positiv und negativ sind, und das Rohr 7 trägt die neutrale Gewinde. Für Rohr 5 des Körpers 1 die Elektrodensteuerung eingestellt ist 8 und 6 für Mantelrohr 1 - die Steuerelektrode 9. Um die ionisierten Ströme bringen sind in einem stabilen Zustand Kollimatoren 10 und 11 auf dem Weg der Strömungssteuerelektroden 8 und 9 montiert sind Schütze 12 und 13 eingestellt bzw. Bereitstellung Boden ionisiert fließt. Kollimatoren 10 und 11 sind über die Schütze 14 geerdet.

Die Vorrichtung arbeitet wie folgt. In dem Gehäuse 1 an dem Einsatz 2 zugeführt fließen dielektrische Flüssigkeit - eine Mischung aus "Licht Wasser" und "schweres Wasser". Wenn nach der Mischung durch Loch 3 mit dem Strömungs Pulsationsfrequenz in etwa gleich der Eigenfrequenz der Pulsation Löcher 3 mit starken Resonanzschwingungen Gemischströmung. Kavitation tritt Einlassöffnung 3 und die dazugehörige Kavitation Emission. Das Material, aus dem der Einsatz 2 in einem Gebiet intensiver Kavitation hergestellt emittiert Elektronen, die durch die Strömung mitgeführt werden, und am Rand der Eintrittsöffnungen 3 wird eine hohe Dichte an positiver Ladung, das Potential relativ zur Masse gebildet ist, die eine Million Volt erreichen kann. Nach Ablauf der dielektrischen Flüssigkeit in der Zone der Einfluss dieser Ladung die Atome von Wasserstoffisotopen verlieren Elektronen von ihren Bahnen. Isotopen von Wasserstoffkernen sind positiv geladen und in der Wechselwirkung mit der positiven Ladung, an der Vorderkante der Öffnung 3 in dem Mittelloch 3, wobei die Konzentration steigt abgestoßen, dh Plasmadichte, und die Verweilzeit der Kerne ist sehr groß im Vergleich zu der Zeit der Kernreaktionen. Der Impuls durch die positive Ladung des Kerns auf der Eintrittskante des Einsatzes angeordnet gewonnen 2 kann 10 keV überschreiten. Somit sind die Bedingungen für das Auftreten von Kernfusionsreaktionen. Die Kerne der Coulomb-Barriere überwinden und zu interagieren. Die Anzahl der Interaktionen durch das Verhältnis von "Licht Wasser" regiert und "schweres Wasser". Ionisierten somit durch das Magnetfeld durch Magnete 4 erzeugt fließt, wodurch die Lorentz-Kraft, die unter der Einwirkung von denen eine Abteilung der Teilchenfluß aufgeladen, in denen Ströme von negativen Ionen werden in die Leitung 5, gerichtet mit positiven Ionen - eine Leitung 6 und Rohr 7 nimmt eine neutrale Strömung. Da der Fluss von elektrisch isoliert ist Entspannung von ihnen ausgeschlossen. Streams sind mit anderem Vorzeichen der elektrischen und chemischen Eigenschaften Ionen. Negative Ionen aus der Düse 5 an die Steuerelektrode kommenden 8 und verstärkt wird, wo die Strömung des Kollimators 10 eintritt, wobei Ionen die Ladung frei wird empfangen hat, wodurch Wasserstoff. Positive Ionen aus der Düse 6 mit der Steuerelektrode kommenden 9 und wo die Strömung verstärkt und tritt in den Kollimator 11, wo seine Ladung Ionen Kompensations und frei werden, was zu Sauerstoff. Im Zuge der Ablauf zu Kollimatoren 10 und 11 fließt in Kontakt mit den Schützen 12 bzw. 13; in Kontakt mit dem Boden ist bereits auf dem Weg zu den Kollimatoren 10 und 11 teilweise das Gleichgewicht wieder herzustellen.

Das Gerät wurde hergestellt und getestet. In dem Moment erreichte die Gesamtbetriebszeit des Geräts 59 Stunden.

Somit machen das vorgeschlagene Verfahren und die Vorrichtung es möglich, nicht nur Wasserstoff zu erhalten, sondern auch Sauerstoff. Aber Sauerstoff immer ist kein kommerzielles Interesse.

Inexpensive Komponenten Betrieb der Vorrichtung bietet, sondern auch seine Zuverlässigkeit und minimale Auswirkung auf die Umwelt schaffen großen Nutzen in Wasserstoff erhalten wird. Darüber hinaus Bestände von Wasserstoffisotopen, die Wasserstoff produzieren benötigt werden, um praktisch unbegrenzt in der Natur.

FORDERUNGEN

1. Verfahren zur Herstellung von Wasserstoff durch Dissoziation in dem Flüssigkeitsstrom, beispielsweise eine Mischung von "Light Water" und "schwerem Wasser", umfassend es unter Druck durch ein oder mehrere Löcher gebildet in dem dielektrischen Element vorbei, die Auswirkungen auf den Pfad der Mischung durch ein magnetisches Feld, dadurch gekennzeichnet die Mischung "Licht Wasser" und "schweres Wasser" wird von mindestens drei Ströme getrennt, von denen zwei verschiedene der elektrischen Zeichen und chemischen Eigenschaften der Ionen tragen elektrisch die beiden Strömungsgeschwindigkeit von Passage zu isolieren und gerichtet in Kollimatoren sie in einen stabilen Zustand zu bringen.

2. Vorrichtung zur Herstellung von Wasserstoff, die auf einer Mischung aus "Licht Wasser" läuft und "schweres Wasser" schließt dielektrisch resistent gegen die Kavitation Emissions Gehäuse zur Aufnahme des "Licht Wasser" Mischung und ein "schweres Wasser", die in dem Hohlraumeinsatz gesetzt ist aus einem dielektrischen Material hergestellt , Magneten anfällig für Kavitation Emission, und ausgestattet mit einer oder mehreren Öffnungen für den Durchgang von einer Mischung aus "Licht Wasser" mit einem spezifischen Widerstand von etwa 10 9 Ohm · m und chemisch reine "schweres Wasser" mit den gleichen dielektrischen Eigenschaften im Verhältnis zur Kontrolle der Kernreaktion erforderlich installiert auf dem Weg der Mischung aus "light water" und "hartes Wasser", dadurch gekennzeichnet, dass das Gehäuse durch Rohre elektrisch voneinander getrennt ausgebildet sind, um ionisierte Ströme nehmen, und der Weg der ionisierten Ströme sind die Steuerelektroden und Schütz, und schließlich das ionisiert fließt gesetzt Kollimatoren mit Schützen.
