Russische Föderation Patent RU2113416
DEVICE zur anaeroben Vergärung von organischen Abfällen zur Herstellung von Biogas (Bio-Toilette ohne sanitäre Einrichtungen)
Name des Erfinders:. Pantskhava ES; Dyachenko AN. Jibladze TG. Zlotin MS. Akimov EF
Der Name des Patentinhabers: Geschlossene Aktiengesellschaft "Einsparungen von Umweltressourcen" Company Center "EcoRos"
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.04.23
Verbrauch: die anaerobe Vergärung von organischen Abfällen und kann als Trockenschrank ohne sanitäre Einrichtungen für frei stehende Häuser (Haus, Villa, etc.) angewendet werden.
Die erfindungsgemässe Vorrichtung umfasst einen horizontalen Gehäuse durch eine Trennwand in zwei Abschnitte unterteilt in Reihe geschaltet sind . Der erste Abschnitt installiert Startkomponenten trennen flüssige und feste Abfälle. Im zweiten Abschnitt - Knoten Entladen fermentierten Masse, die durch eine Pumpe mit einer Kapazität von seiner Lagerung verbunden ist. Festkörper-Ladeeinheit ist mit einem Zerkleinerer verbunden mit der Motorwelle mit dem Rührer mit vertikalen Schneckenflügel auf einer horizontalen Welle aufgespießt vorgesehen. Der Körper ist mit einem Wassermantelheizung als Heizelement, ein Heizelement und Sensor minimalen und maximalen Niveaus der Fermentationsmasse ausgestattet. Flüssigabfall Ladeeinheit mit einer Quelle für flüssigen Abfallrohr verbunden ist, mit einer Vorspannung in Richtung Gehäuse eingebaut. Das Gehäuse ist mit einem abnehmbaren Seitenabdeckung mit L-förmigen Überlaufrohr versehen. Das Gerät ermöglicht es Ihnen, eine gleichmäßige Erwärmung und Rühren der Fermentationsmasse zu schaffen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft eine Vorrichtung zur anaeroben Vergärung von organischen Abfällen und für freistehende Wohnhäuser (Haus, Villa, etc.) insbesondere als Trockenschrank ohne sanitäre Einrichtungen verwendet werden.
Es wird für die Herstellung von Biogas (Methan) und sauber, frei von pathogenen Mikroflora von Nitrit und Nitrat Düngemittel bestimmt.
Vorrichtung zur anaeroben Vergärung von organischen Abfällen Methanfermentationsraum enthaltende Abfälle, Mischsystem, Heizung, Entfernen von Methan Be- und Entladen der festen Komponenten des Substrats [1] zu bilden.
Die Nachteile der bekannten Vorrichtung ist , seine Größe und Komplexität.
Wir wissen , die am nächsten an der vorgeschlagenen technischen Lösung - eine Vorrichtung zur anaeroben Vergärung von organischen Abfällen spolucheniem Biogas eine horizontale Gehäuse durch Trennwände in Serie geschaltete Abschnitte, Heizung, einem mechanischen Rührer geteilt enthält, sind die Knoten Abfall Be- und Entladen des fermentierten Masse Rückzug von Biogas Pumpe [2].
Nachteilig an der bekannten Vorrichtung ist die ungleichmäßige Erwärmung und Mischen der Fermentationsmasse.
Das Ziel der Erfindung ist die gleichmäßige Erwärmung und Rühren der Fermentationsmasse bereitzustellen.
Diese Aufgabe wird durch eine Vorrichtung zur anaeroben Vergärung von organischen Abfällen erreicht wird Biogas , enthaltend horizontal Gehäuse unterteilt durch Trennwände in Reihe verbundenen Abschnitten, eine Heizung, ein mechanischer Rührer, Knoten Abfall Be- und Entladen der fermentierten Massen gemäß der Erfindung, das Gehäuse ist mit einem Wassermantel zu einer Heizung zu erzeugen und Sensoren von minimalen und maximalen Niveaus der Fermentationsmasse wird die Heizung als Heizelement ausgebildet und auf dem Wassermantel angebracht ist , einen ersten Abschnitt positioniert Knoten separate Zuführung von flüssigen und festen Abfälle in der zweiten - Entladeknoten fermentierten Masse der Feststoffbeschickungseinheit ist mit einem Zerkleinerer in Bezug auf Rührwelle und der Motor.
Weiterhin ist das Rührwerk in Form von vertikalen Schrauben auf einer horizontalen Welle gepflanzt Klingen.
Zusätzlich wird flüssiger Abfall Ladeeinheit mit einer Quelle für Abfallflüssigkeitskanal gekoppelt mit einer Vorspannung in Richtung des Gehäuses angebracht ist.
Weiterhin ist die Vorrichtung mit einer abnehmbaren Seitenabdeckung vorgesehen, die in das Überlaufrohr befestigt ist, ist L-förmig, dessen Boden unter dem Mindestwert und dem oberen Ende des Rohres - auf der Höhe des maximalen Pegels der Fermentationsmasse.

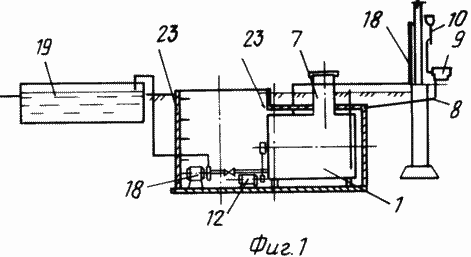

Fig. 1 zeigt eine allgemeine Ansicht der vorgeschlagenen Vorrichtung.

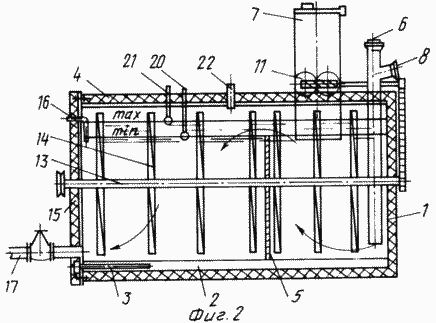

Fig. 2 - Längsschnitt des Gerätes.
Vorrichtung zur anaeroben Vergärung von organischen Abfällen besteht aus einem horizontalen Gehäuse 1 auf , das um den Wassermantel 2 für seine Erwärmung durch die Heizung Heizelement 3. Auf der Oberseite des Wassermantels befindet sich eine Heizung hat 2 4.
Das Gehäuse 1 ist durch eine vertikale Trennwand 5. Der erste Abschnitt montierten Komponenten in zwei Abschnitte unterteilt 6 und 7 der Abfallflüssigkeit und feste Abfälle zu laden. Knoten 6 flüssige Abfallzuführungsrohr 8 ist mit einer Quelle flüssigen Abfalls verbunden ist, wie beispielsweise ein WC-Spülkasten 9 und 10. Die Leitung 8 mit einer Vorspannung in Richtung des Gehäuses 1 die Ladeeinheit 7 vorgesehen ist, mit festen Abfallzerkleinerer 11 vorgesehen verbunden mit der Motorwelle 12 und dem Rührwerk 13 eine vertikale Schraubenklinge 14. Das Gehäuse 1 wird mit einer abnehmbaren Seitenabdeckung 15, die für die Reparatur und Wartung der Vorrichtung vorgesehen. Die Abdeckung 15 ist L-förmigen Überlaufrohr 16 installiert.
Knoten fermentierten Masse Entladungs 17 positioniert unterhalb des Gehäuses 1 und verbunden durch die Pumpe 18 in den Tank 19 zur Lagerung von Düngemitteln. Sensoren 20 und 21 sind die Mindest- und Höchstwerte der Fermentation an eine Pumpe angeschlossen Masse 18. Das obere Gehäuse 1 ist Auslass 22 Biogas (Methan) angeordnet ist.
Die gesamte Vorrichtung ist in der Wanne 23 angeordnet.
Vorrichtung arbeitet wie folgt
Einlegen des Gehäuses 1 wird durch die Knoten 6 und 7 Boot flüssige und feste Abfälle durchgeführt. Die Quelle der Abfallflüssigkeit kann zum Beispiel Abwasser aus dem Spülkasten 10 9 in einer warmen Umgebung installiert, die durch die Schwerkraft durch 8 Linie fallen in dem ersten Gehäuseteil 1 durch die Ladeeinheit 6 flüssige Abfälle. Lebensmittelabfälle, Papier, Gras usw. wurde mit der Hand und im ersten Abschnitt des Gehäuses 1 über den Download-Knoten 7 feste Abfälle in Rechnung gestellt.
Für Abfälle am Knoten Schleifen 7 Last von festen Abfällen Schleifmaschine Satzes 11 mit dem Motor 12 verbunden ist und die Welle 13 Turning Brecher Mischer 11 manuell erzeugt (Schalter) bei der Abfallbelastung. Durch Drehen der Mühle 11 erzeugt als Abfallzerkleinerungs ab.
Schleifmaschine 11 ist mit dem angetriebenen Rührwerk 13 ausgerichtet, so dass das Substrat in dem Gehäuse Rühren 1 ist auf die Aufnahme mindestens 11 Brecher getragen.
Spiralförmige Schaufelmischer 14, 13 sind so angeordnet, daß die Kruste durch Rühren an der Oberfläche der Fermentationsmasse gebrochen wird und dessen Überlauf wird durch die Trennwand von dem ersten zu dem zweiten Abschnitt vorgesehen.
Herstellung des fermentierten Masse 52-55 o C Erhitzen eines Wassermantels 2 und thermischen Heizelement Verwendung 3. Die Temperatur , die durch den Thermostaten gesteuert wird (nicht gezeigt). Nach dem Erreichen beginnt die Reaktionstemperatur metangeneratsii Prozess. Das gebildete Biogas wird aus dem Gehäuse 1 des Reaktors durch den Auslass abgeführt 22. Die fermentierten Masse aus dem Gehäuse 1 durch die Ausgabeeinheit 17 entfernt wird und die Pumpe 18 in den Tank 19 zur Lagerung von Düngemitteln zugeführt wird. Ein- und Ausschalten der Pumpe 18 wird automatisch durch die Sensoren 20 und 21, der minimalen und maximalen Niveaus in der Fermentation durchgeführt Massenkörpers 1. L-förmige Rohr 16 in einem abnehmbaren Deckel 15 angebracht ist , wirkt als ein Überlaufrohr im Falle eines Ausfalls der Pumpe 18 der fermentierten Masse pumpen.
Somit ist die vorgeschlagene Vorrichtung zur anaeroben Vergärung von organischen Abfällen stellt eine gleichmäßige Erwärmung und Rühren der Fermentationsmasse sorgen für umweltfreundliche Biogas und Düngemittel, t. To. Metangeneratsii wenn in thermophilen Modus für 2-3 Stunden Exposition vollständig die pathogene Mikroflora getötet, helminth Eier, Unkrautsamen werden vernichtet Gerüche.
FORDERUNGEN
Vorrichtung zur anaeroben Vergärung von organischen Abfällen Biogas (biotoilet ohne Abwasser), die eine horizontale Gehäuse durch Trennwände in Reihe geschalteten Abschnitte, eine Heizung, ein mechanischer Rührer, Knoten Abfall Be- und Entladen der fermentierten Masse Entfernung Pumpe Biogas, dadurch gekennzeichnet, geteilt zu erzeugen, dass das Gehäuse mit Wasser versehen ist, ummantelten mit Isolierung und Sensor minimale und maximale Mengen an Fermentationsmasse Heizung als Heizelement ausgebildet ist und auf dem Wassermantel angebracht ist , in den ersten Knoten trennen Laden von flüssigen und festen Abfälle, im zweiten Abschnitt befindet - Einheit Entladung fermentierten Masse wird der feste Abfall Ladeeinheit mit einem Brecher ausgestattet mit der Rührwelle und dem Motor verbunden.
Vorrichtung nach Anspruch. 1, dadurch gekennzeichnet, daß das Rührwerk in Form von vertikalen Schraubenschaufeln auf einer horizontalen Welle gepflanzt.
Vorrichtung nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß der flüssige Abfall Ladeeinheit mit einer Quelle für Abfallflüssigkeitsleitung mit einer Vorspannung zu dem Gehäuse montiert gekoppelt ist.
Vorrichtung nach den Ansprüchen 1 - 3 dadurch gekennzeichnet, daß sie mit einem lösbaren Seitendeckel vorgesehen ist, der in das Überlaufrohr befestigt ist , ist L-förmig, dessen Boden unter dem Mindestwert und dem oberen Ende des Rohres - auf der Höhe des maximalen Pegels der Fermentationsmasse.
