Russische Föderation Patent RU2222501

VERFAHREN ZUR BEHANDLUNG BIOGAS STORAGE UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Name des Erfinders: Andryukhin Timothy Y.
Der Name des Patentinhabers: Andryukhin Timothy Y.
Adresse für die Korrespondenz :. 125445, Moskau, Leningrad sh, 112 / 1-4, kv.930, TY Andryukhin
Startdatum des Patents: 2002.08.19

Die Erfindung bezieht sich auf das Gebiet der Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügel Farmen, Fabriken und Betriebe bestimmt sind, auf denen Gülle, Mist und Ernteabfälle produzieren brennbare Biogas und hohe Qualität durch pathogene Mikroorganismen desinfiziert, Würmer, ihre Eier und Unkrautsamen Bio Dünger. Nasse Gastank mit variabler Kapazität kann für den Zweck als eine Wasserdichtung läuft vergoren und erhitzt im Fermenter bei einem Massen Ablehnung der Anwendung verwendet werden, um Wasser zu laufen und es im Winter Heizung Einfrieren zu verhindern. Gereinigt durch Passage durch einen kleinen Jet-Stream-Strömung in den Tank Gasometers Biogas vergoren Masse sättigt seine meist Kohlendioxid im Biogas enthaltenen, eine größere befruchtenden Qualität von anaerob in einem Kocher Gülle vergoren, Dung und Ernterückstände. Durchführen Rohrversorgung Biogasreinigung in einer Flüssigkeit perforierte Rohr getaucht lösbar Verbund mit einem abnehmbaren und verstellbaren Einbauhöhe durch eine Luke in der Glockengasbehälter perforierten Ring ermöglicht den Zugang für Reparatur und Wartung mit dem Entfernen der Lochringe ohne die Gasometer Glocke zu entfernen und ohne die Flüssigkeit Ablassen von seinem Tank.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügel Farmen, Fabriken und Betriebe bestimmt sind , auf denen Gülle, Mist und Ernteabfälle produzieren brennbare Biogas und hohe Qualität durch pathogene Mikroorganismen desinfiziert, Würmer, ihre Eier und Unkrautsamen Bio Dünger.

Es ist ein Verfahren zur partiellen Verarbeitung von Biogas durch Kondensation von Wasserdampf während der Lagerung und eine Vorrichtung für seine Durchführung wird in einem typischen Nassgasbehälter mit variabler Kapazität mit Wasser gefüllten Behälter eingeführt, als Wasserabscheider dient. Um das Einfrieren von Wasser in den Tank Gastank im Winter zu verhindern und eine Wassertemperatur von mindestens + 5 ° halten C es erhitzt wird , unter Verwendung von Dampfstrahl mit einer Geschwindigkeit von Aufzügen in dieser Stunde von 70 bis 120 kcal pro Kubikmeter Wasser / Standardprojekten von Nassgastanks mit unterschiedlicher Kapazität 707-2- 18-24s-86, entwickelt GIAP, genehmigt und in Kraft Düngemittel setzen, 25-111 Minuten vom 10. September 1985 /.

Nachteilig bei dem bekannten Verfahren die teilweise Verarbeitung von Biogas bei der Lagerung in einem typischen Nassgasbehälter mit variabler Kapazität ist , daß die Verarbeitung aus dem Kocher Nass- und Schwefelwasserstoff enthält , und Kohlendioxid Biogas wird in erster Linie nur geliefert begrenzt durch Feuchtigkeit vor allem im Winter Kondensieren, während zum Erwärmen von Wasser in dem Behälter im Winter erforderlich eine erhebliche Menge an Wärmeenergie verbrauchen.

Bekannt und eine weitere Möglichkeit für Biogas und die Verarbeitung der Speichervorrichtung zu seiner Durchführung / UK - Patentanmeldung 2190682, in cl. C 02 F 11/04 /. Das Wesentliche dieses bekannten Verfahrens ist, dass die anaerob in einem Kocher der Biomüll fermentierten enthält Schwefelwasserstoff und Kohlendioxid Biogas kontinuierlichen Strom eine Glocke melkostruychatym bewässern und intensive Dusche Tankwasser Gasbehälter, während in einer anderen Ausführungsform, Biogas, enthaltend Schwefelwasserstoff und Kohlendioxid, dispergiert in kleinen jets eingeführt in den kontinuierlich laufenden und fließendes Wasser, als Absperr- dem Flüssigkeitsbehälter nass Gasometers Tank variabel unter der Glocke von Biogas, und das gereinigte Schwefelwasserstoff und Kohlendioxid in der ständig fließenden Wasser in den Tank Gasometers Biogas gespeichert verwendet wird unter der Gasglocke entfernt.

Die Vorrichtung zur Durchführung des oben bekannten Biogasaufbereitungsverfahren für die Lagerung ist ein Nassgastank mit variabler Kapazität , den Tank zu füllen , wird ständig durch die Rohre mit Wasser fließt als Gate , den Druck des gespeicherten Biogas Glocke erhöht, während die Versorgung mit fließendem Wasser aus dem Schwefelwasserstoff und Kohlendioxid Biogas gereinigt werden aus dem Kocher hergestellt wird in Form von untergetauchten perforierten Rohren Teile auf eine vorbestimmte Tiefe Zählereingang Biogas. Eine weitere Ausgestaltung der Vorrichtung sieht vor, dass das Biogas aus dem Kocher in den Raum unter der Glocke durch eine isolierte Strömungsrohr festen eingeführt wird, dann bewässern in einem Raum unter der Glocke sich über der Wasseroberfläche des Tanks installiert Sprinkler, die Pumpe das Wasser zur Bewässerung wiederholtes Einspeisen. Um die gereinigte Schwefelwasserstoff und Kohlendioxid aus Biogas aus dem Gasraum unter der Glocke Gasometer ableiten aus Brüdenrohr fence von dem ein Teil über dem Wasserspiegel in dem Tank installiert ist.

Der Nachteil dieser Verfahren zur Verarbeitung von Biogas auf Antrag des UK Patent 2190682 ist ein erheblicher Aufwand , um kontinuierlich den Tank ersetzen mit fliessendem Wasser wegen seiner Sättigung mit Schwefelwasserstoff und Kohlendioxid, sowie die Notwendigkeit zum Heizen im Winter das Wasser zu verhindern einfriert.

Der Nachteil der bekannten Vorrichtung der oben genannten Verfahren ist , dass es vollständig jede Routineüberprüfung der Zustand der Rohre mit Perforierungen und mit Sprinkler eliminiert wird, schließen die Möglichkeit, die Tiefe der Installation von perforierten Rohren Einstellung , ohne die Gasglocke zu entfernen und ohne den Tank zu entleeren.

in ihrem technischen Wesen und erzielte Ergebnis aus der britischen Patentanmeldung 2190682 Wege für Biogas und die Verarbeitung der Speichervorrichtung zu seiner Durchführung bekannt , jedoch sind die am nächsten der Erfindung.

Die Aufgabe der vorliegenden Erfindung ist es, eine Biogasaufbereitungsverfahren für die Lagerung zur Verfügung zu stellen und eine Vorrichtung für seine Durchführung, die die oben genannten Nachteile ein Verfahren und eine Vorrichtung zu dessen Durchführung durch UK - Patentanmeldung 2190682 beseitigt werden, aber vorgesehen , den Energieverbrauch für die Biogasreinigung zu verringern, Zugang zu haben , erlaubt für die Reparatur und Wartung von Blei unter nassen Glocke Gasometers Biogas ist perforiert und feine Blasenrohre, ohne dass die Gasglocke zu entfernen und ohne Flüssigkeit aus seinem Tank zu entleeren.

Die vorliegende Erfindung verbessert auch die Qualität der in einem Kocher Dung anaerob vergoren Düngen, Dung und Ernterückstände als Stromabschaltung Flüssiggastank nach der Erfindung verwendete Biogas vor allem aus Kohlendioxid durch die fermentierte Masse im Kocher absorbiert Nassreinigung.

kontinuierlich in Strömungs eingeführt wird oder periodisch statt kontinuierlich in Strömungs nach dem Stand der Technik gemäß der Erfindung die Aufgabe gestellt, das Verfahren in der Durchführung wird dadurch erreicht , daß als Fließ ersetzbar in dem Gefäß Naßgas Halter Stoppflüssigkeit aus dem Kocher in den Kocher fermentierten Masse erhitzt entladen verwendet, die in den Tank Nassgastank . Die Frequenz des Eingangs in den Tank Nassgastank in beheizten Fermenter fermentiert Gewicht entsprechend eingestellt mit der Frequenz der fermentierten Pulpe aus dem Kocher entladen.

Löst die Aufgabe der Erfindung und die Vorrichtung zur Durchführung des Verfahrens, wobei das Rohr das Biogas liefert permanent in dem Prototyp festen in der Flüssigkeit der perforierten Rohr anstelle untergetaucht zu reinigen lösbar-Verbindung hergestellt ist , die aus höheren Abgangs Reservoir Flüssigkeitsniveau Gasometer Zuführrohr Verriegelungs, auf dem die oben montiert abnehmbar in eine Flüssigkeit getaucht ist eine perforierte Rohr in Form eines an den Stirnwänden verbunden Ring, über die Lieferung von Biogasleitung montiert, während die Glocke Gasometers abnehmbare Luke mit einem Durchmesser größer als der Durchmesser Tauch perforierten Ring hergestellt ist, und die Kegelspitze mit einem perforierten Ring an Biogasversorgungsleitung einbauen aus dem Kocher zu einem Gastank Tank, in der offenen Luke in Gasometers Glocke mit einstellbarer Höhe in Bezug auf die Platzierung der Sicherungsring perforierten Flüssigkeitspegel im Tank Gastank, wie zum Beispiel eine Schraubenspitze Schnittstelle mit dem oberen Teil des Rohres zu liefern Biogas aus dem Kocher Gasbehälter hergestellt.

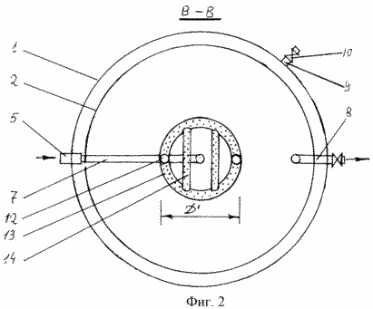

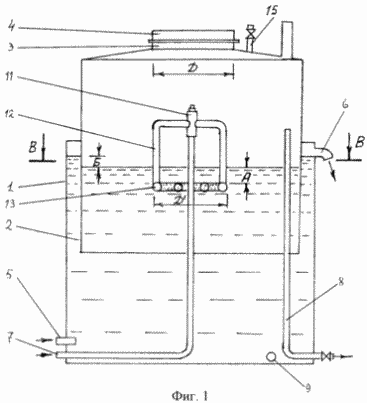

In den Zeichnungen dargestellte Vorrichtung schematisch wet Gasometers mit variabler Kapazität, stellt das Verfahren zur Speicherung von Biogas Verarbeitung, wobei 1 eine allgemeine Ansicht eines Nassgasbehälter mit Flüssigkeit in einem Schnitt, und Figur 2 gefüllt zeigt - Ansicht entlang B-B in Figur 1.

VERFAHREN ZUR BEHANDLUNG BIOGAS STORAGE UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Die vorgeschlagene Vorrichtung in Form von nassen Gasometers /fig.1 variabler Kapazität und 2 / enthält als Barriere Flüssigkeitstank 1 wirkende gefüllt kontinuierlich oder intermittierend in den Fermenter Masse fermentiert und erhitzt fließt, die die Glocke 2 mit dem Lukendeckel 3 und 4. Das Reservoir eingegeben 1 sind Rohre in ihm im Fermenter vergoren Masse 5 und Ausgang aus dem Tank 1 nach Sättigungsabsorptionsgaskomponenten 6. zur Versorgung von Biogasanlagen Reinigung des Tanks 1 installiert Rohr 7 und für den Abzug von gereinigtem Biogas Fütterung - ein Rohr 8. die beiden Rohr 7 8 und in seinem oberen Teil mehrere oberhalb des Flüssigkeitsspiegels im Behälter 1, so dass die Beseitigung der Bucht, in der die Flüssigkeit vollständig leer der Tank 1 Gewichts fermentiert Tank 1 hat ein Abzweigrohr 9 mit Ventil 10 an der Biogasversorgungsrohr 7 montiert ist, mit der Möglichkeit der Befestigung auf zurückgezogen 11 durch~~POS=TRUNC unterschiedlichen Höhen zu dem das Rohr 12 durch die perforierte Bodenring 13 perforierte Rohre 14 angebracht ist, die eine Erhöhung der perforierten Oberfläche bereitstellt. Der Durchmesser der Lochringe 13 / A 1 / kleiner als der Durchmesser der Luke 3 / D /, die bei 11 Spitze Anmietung gewährleistet , wenn der Deckel offen 4 Rohr unterhalb der Biogas durch ein Rohr Biogas 7 Hebe perforierten Ring 13 in der abgesenkten Glocke 2 nach der Entnahme aus dem Raum Versorgung mit einem Abgriff 15. um einen signifikanten Wärmeverlust zu verhindern und in den Behälter 1, dessen Außenfläche nicht die Bedingung Annahmen fermentiert Massetemperatur in dem Behälter 1 mindestens + 5 ° C / Isolationsleistung nicht / gezeigt Isolierarbeiten Einfrieren der fermentierten Masse zu verhindern.

Das vorgeschlagene Verfahren bei der Lagerung Biogasaufbereitung in der Vorrichtung zu seiner Durchführung durchgeführt und /fig.1 2 / folgt.

Der Tank 1 ist, wenn es in einer Glocke mit einem offenen Luke 2 3 verabreicht mit dem Kopfteil 13 des Rings 11 und dem Bohrlochkopf 11 abgesenkt wird, ist auf der Oberseite der Förderleitung befestigt 7. Weitere Biogas durch die Leitung 5 in den Behälter 1 aus dem Kocher gefüllt und darin fermentierten Masse zu Volumen erhitzt Behälter 1, d.h. auf das Niveau der Düse 6 / in Abwesenheit der richtigen Menge an Gewicht, es fermentiert werden kann, um das Wasser / ergänzen oder zu ersetzen. Wenn voll, wird der Tank 1 die Flüssigkeit Lage der Tiefe des 13 relativ Ring auf das Niveau eingestellt Voll Bucht flüssige Masse, zu berücksichtigen, dass in der Betriebszustand des Flüssigkeitsspiegels in Podkolokolny Raum verringert sich um den Betrag von "B" - gleich mm Wasserbiogassäulendruck unter der Glocke 2, das ist typische Nassgasbehälter bis 400 mm verwendet werden. Vorbehaltlich der Eintragung und der Arbeitstiefe der Position des relativ Ring 13 in die Arbeitsebene der flüssigen Masse von "A", in mm definiert und ist gleich dem Druck aus dem Kocher Biogas in mm Wassersäule kommen. Die Menge der "A" und "B" ist die erforderliche Einbautiefe der Größe des Rings 13 in Bezug auf das Niveau des Gesamtgewichts des Golf von Flüssigkeit in den Vorratsbehälter 1, die dann die Position der Spitze 11 an der Oberseite der Biogas Zuführrohr 7 hermetisch zu befestigen erlaubt. Danach wird die Tür 3 den Deckel 4, die teilweise offene Ventil 15 und durch das Rohr verschlossen 7 in einen Biogaslochkranz eingebracht wird 13 geschlossen, während das Ventil an der Rohrleitung der Ausgang der gereinigten Biogas 8. die Lochringe 13 Biogas verlässt in der flüssigen Masse von kleinen Strömen schwimmt, defecating an Dieser Schwefelwasserstoff und Kohlendioxid und frei von ihnen im Kuppelraum zu verbinden, ist es durch ein Rohr mit einem Ventil 15 verdrängt, die in unserer Luft ist. Öffnen des Hahns 15 sollte so beschaffen sein, dass ihre Bandbreite weniger Erhalt von Biogas Ring 13 ist, während es möglich ist, visuell zu identifizieren, die Hubglocke Beobachtung 2. Nach Glocke 2 bis 2/3 des Gesamt Hubhöhe Ventil 15 schließt das Heben und öffnet das Ventil auf 8 Rohr und ist Gasometers Biogas eine Auswahl von Proben für die Analyse ihrer Zusammensetzung und die Qualität der Behandlung zu produzieren, verglichen mit der Zusammensetzung und Qualität des Biogases aus dem Kocher für die Behandlung im Gastank kommen. Gleichzeitig kommt die Analyse der Proben aus dem Kocher erhitzt fermentierte Masse und die gleiche Masse aus dem Behälter 1 aus der Düse 6 entsteht.

Nach dem Ausführen der obigen grundlegenden Eingabeaktionen in der Aktion von der Erfindung vorgeschlagen, die Nassgastank Gerät anaerob vergoren und erhitzt im Fermenter als Absperr- Masse der Flüssigkeit in dem Tank 1 Nassgasbehälter - mit den Richtlinien für den sicheren Betrieb der nassen Gastanks, die für Kraftstoff den weiteren Betrieb erfolgt in Übereinstimmung sein müssen Gasen.

Komponenten der positive Effekt der Verwendung des vorgeschlagenen Verfahrens und der Vorrichtung zu seiner Durchführung sind:

- Ablehnung des Antrags ständig fließendes Wasser und die Notwendigkeit für die Heizung im Winter;

- Die Fähigkeit, die Leistung der wichtigsten operativen Einheiten des nassen Gasometers zu kontrollieren, sicherzustellen, dass ihre Inspektion, Reinigung und Einstellung ohne die Glocke zu entfernen und ohne die Flüssigkeit aus dem Reservoir Abfluss;

- Verbesserung der Qualität von anaerob vergoren in einem Kocher Gülle, Mist und Ernterückstände aufgrund der Sättigung Düngen verwendet in einem Kocher und erhitzt sie Gewicht als flüssiges Gate Glocke Gasometers fermentiert und als gazoochischayuschey Flüssigkeit - Kohlendioxid durch den Tankgastank absorbiert durch den Tank in einem Kocher fermentiert fließt Gewicht. Zum Beispiel, die anaerobe Vergärung im Fermenter eine Tonne Hühnermist 70% Luftfeuchtigkeit, seine Verdünnung zu einem Brei Feuchtigkeit von 92%, hergestellt von 85,5 Nm 3 / 93,1 kg / Biogas mit 65% CH 4 / 55,5 nm 3 = 99,1 kg / und fast 35% CO 2 / 29,9 nm 3 = 59,2 kg / calorie 23286 kJ / nm 3/5562 kcal / nm 3 /. Zur gleichen Zeit des Kochers für die Behandlung in den Gasometer Biogas empfangen wird geliefert 3.535 kg fermentierte Masse mit einer Temperatur von 20 o C / Verdauung in mesophilen Modus bei 36 ° C unter Verwendung von Wärmeaustausch zwischen dem fermentierten Masse zu frischem Zellstoff in den Kocher eingespeist 8-10 o C / Temperatur. Mit der Verabschiedung des Kochers zur Erzeugung von Biogas durch den Gasbehälter durch Masse fiel abkühlen, nimmt sie von ihm 21,4 Nm 3 / 42,32 kg / CO2, die Verringerung der Anzahl der eingehenden Kochers Biogas aus 85,5 nm bis 64,1 nm, 33 bei höheren Kalorien gereinigtem CO 2 aus Biogas bis 31048 kJ / nm 3 / 7415,7 kcal / Nm3 / oder 33,3%, während das Gewicht des fermentierten Masse wird nur um 1,2% erhöht. Minor Gehalt an Schwefelwasserstoff im Fermenter Biogas / 0,01-0,03% / fast vollständig durch die Reinigung von Biogas vergoren Masse und seine Zusammensetzung ändern fast nicht absorbiert.

Diese Komponenten der positive Effekt der Verwendung des vorgeschlagenen Verfahrens und der Vorrichtung zu seiner Durchführung sind für jeden Fall der anaeroben Vergärung der Zusammensetzung und Menge des organischen Abfalls spezifiziert, Dosis sie in den Zellstoffkocher, Zeit und Temperatur der Fermentation wird die Klimaregelung der Einsatzbereich und die Einhaltung der Richtlinien Laden des Projekts für die Verknüpfung.

FORDERUNGEN

  1. Biogasaufbereitungsverfahren für die Lagerung, einschließlich Eingabe von anaerob in einem Kocher von organischen Abfällen in kleinen Strahlströmen von Biogas verteilt verdaut Fluss ersetzt durch den nassen Gasometers Tank Flüssigkeit variable Kondensator mit einer variablen Menge an Speicherplatz gespeichert Biogas Ausgang aus dem Gasraum Isolierung unter der Glocke nass Gasometer gereinigt ein Strömungs auswechselbare Anschlag Fluid aus Schwefelwasserstoff und Kohlendioxid in ihn aus einem Kocher Biogas eingeführt, dadurch gekennzeichnet, dass der Strömungs auswechselbare im nassen Gasbehälter Stoppflüssigkeitsbehälter verwendet wird, aus dem Kocher entladen wird, im Kocher fermentierten Masse erhitzt, die in den Tank Nassgasbehälter eingeführt wird, kontinuierlich strömungstechnisch oder intermittierend.

  2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass die Frequenz des Eingangs in den Tank in einem nassen fermentierten Gasometer Kochers erhitzte Masse wird in Übereinstimmung mit der Periodizität der fermentierten Masse Austrag aus dem Kocher eingestellt.

  3. Vorrichtung zur Durchführung des Verfahrens der Verarbeitung von Biogas Speichernassgastank mit variabler Kapazität mit dem Anheben in dem Fluid Glocke enthält, und einem Vorratsbehälter, der mit Düsen für die strömende Flüssigkeit als Gate mit lift-einziehbare glockenBiogas Zuführdüsen verwendet Füllung zum Reinigen eines in die Flüssigkeit eingetaucht Teile von perforierten Rohren und Düsen Entnahme von gereinigtem Biogas aus dem Raum unter der Glocke oberhalb des Flüssigkeitsspiegels in dem nassen Gasspeicherbehälter, dadurch gekennzeichnet, dass das Rohr Biogasversorgung mit einem perforierten Rohr in das Fluid eingetaucht zur Reinigung lösbar-Verbindung hergestellt wird, die aus einem Sperrflüssigkeitsspiegel des Tanks oberhalb Gasometer Vorschub verlassen Rohr, auf dem ein abnehmbares Dach eingetaucht in die Flüssigkeit in Form von perforierten Rohrring mit Kopfteil auf einer Versorgungsleitung Biogas installiert verbunden installiert, während in der Gasometer Glocke abnehmbare Luke mit einem Durchmesser größer als der Durchmesser des perforierten Ring in der Tauchflüssigkeit hergestellt wird.

  4. Vorrichtung nach Anspruch 3, dadurch gekennzeichnet, daß der abnehmbare Kopf mit einem Lochring auf dem Rohr Biogas aus dem Kocher zu einem Tank Gastank angepasst ist, um in der Höhe einstellen Platzierung der Lochrings relativ zu dem Verriegelungsflüssigkeitsstand in dem Tank Gastank, beispielsweise eine Schraubenspitze Grenzfläche mit dem oberen Teil Liefern Biogassondennahrung in den Gastank des Kochers.
