Erfindung
Russische Föderation Patent RU2080371

GERÄT Methangärung

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.01.30

Verbrauch: Reinigung und Entsorgung der Abfälle aus der Landwirtschaft Tier- und Geflügelabfallprodukte in ihren Haftanstalten mit der Entwicklung von Biomethan und biologische Düngemittel. Die erfindungsgemässe Vorrichtung Methangärung umfasst einen horizontalen Gehäuse geteilt durch vertikale Trennwände mit perforierten Abschnitten auf der Kamera-neutral saure, alkalische und Methangärung. Im Inneren des Gehäuses in der Mischeinrichtung angeordnet ist als eine horizontale Antriebswelle mit Schaufeln mit den perforierten Abschnitten von Trennwänden zusammenwirken. Das Gerät verfügt über eine Ladevorrichtung, die mit einem gehäuse Zerkleinerer körnige, abrasive, Immobilisierung Verfüllung und montiert auf der Antriebswelle Klingen zusammenwirkt. In einer Wand des Gehäuses gebildet Perforation für die Kommunikation mit seinem Hohlraum Säuregärungskammer. Auf der Ausgabeeinheit Siedlungsfläche Kammer. An der Oberseite des Gehäuses ist mit einem Gas Hohlraum im Boden - die Fällung Höhle. Das Gerät ermöglicht es Ihnen und biologische Dünger zu Biomethan, das ist ein fester Bestandteil poslebrozhevogo Rückstand.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Reinigung von landwirtschaftlichen Abfällen und das Recycling von Abfallprodukten von Tieren und Vögeln mit der Entwicklung von Biomethan und biologische Düngemittel und kann an Orten eingesetzt werden , wo Tiere und Vögel zum Beheizen von Räumen, für die Zwecke des Handels kormoprigotovleniya.

Bekannte Methanfermentationsvorrichtung einen vertikalen Körper mit technologischen Partitionen und Rohr Zu- und Abfuhr Umgebungen (VG Janko Janko G. Behandlung von Abwasser und Klärschlamm in Faultürmen. Kiew, 1978, S.. 40, Abb. 81) , umfassend in wobei der Grad des Zerfalls des organischen Substrats ist nicht ausreichend hoch.

In der Nähe von der Erfindung in dem technischen Wesen und erzielte Ergebnis ist eine Vorrichtung , Methanfermentation, ein horizontales Gehäuse durch vertikale Trennwände in Kammern sauer, neutral, alkalisch und Methangärung unterteilt umfasst, die im oberen Teil der Gaskammer und der unteren Beruhigungskammer und eine Abgabevorrichtung, und befindet sich innerhalb der Gehäuse Rührmittel (Viesturs William E. Kuznetsov AI Savenkov V. Fermentationssystem. Riga, 1986, S. 18-19 . , Abb. 2.2).

In diesem Gerät sind keine Bedingungen für das Schleifen von Cellulosesubstratkomponenten und an den Kohlenstoff einzustellen, und zu hohen Gehalt an Ammoniakstickstoff in dem Gerät reduziert die Effizienz der Gärung und damit ihre Wirksamkeit.

Das technische Ergebnis der Erfindung , die Effizienz der Maschine zu verbessern und ihre Rentabilität.

Zu diesem Zweck ist die Vorrichtung der Methangärung, ein horizontales Gehäuse geteilt durch vertikale Trennwände in Säurekammer neutral, alkalisch und Methangärung und mit der Oberseite der Gaskammer und der unteren Beruhigungskammer und eine Abgabevorrichtung im Inneren des Gehäuses Rühren befindet Einrichtung mit einer Ladeeinrichtung versehen, Interaktion mit ihm chopper ein Gehäuse mit körnigem, abrasive, Immobilisierung Verfüllung mit einer perforierten Wand zur Kommunikation mit der Kamera Säuregärung und angeordnet in dem Gehäuse auf der Antriebswelle des Messers und angeordnet an dem stromabwärtigen Teil des Gehäuses Koagulieren Kammer und Mischeinrichtung ist eine Antriebs horizontalen eine Welle mit Schaufeln mit vertikalen Trennwänden, wobei letztere an der Stelle der Wechselwirkung mit perforierten Schaufeln zusammenwirkt.

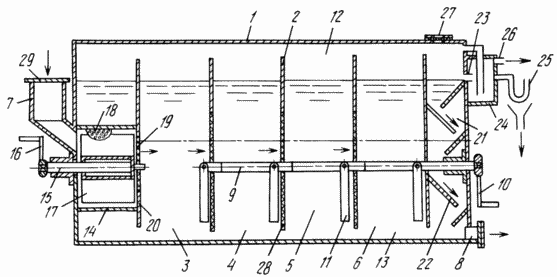

Die Zeichnung zeigt einen Methanfermentationsvorrichtung, im Längsschnitt.

GERÄT Methangärung

Die Vorrichtung umfaßt einen horizontalen Körper 1 durch vertikale Trennwände 2 in der Kammer geteilt ist 3 6 bzw. sauer, neutral, alkalisch und Methangärung, und mit einer Ladevorrichtung 7, die Entladungsvorrichtung 8 und eine Rühreinrichtung, die innerhalb des Gehäuses 1 horizontal Welle 9 mit dem Antrieb angeordneten konstituierenden 10 und 11 Klingen.

Die Oberseite des Gehäuses 1 weist einen Gashohlraum 12 und den Boden - eine Absetzkammer 13.

Vor dem Gehäuse 1 montiert chopper einen zylinderförmigen Körper 14 und eine darin angeordnete Antriebswelle 15 mit Flügeln 16 und 17 umfasst.

Das Gehäuse 14 enthält ein körniges Schleif Immobilisierung 18 füllt, das 3 mit Schaufeln 17 und dem perforierten Abschnitt 19 in einer der Wände 20 zur Kommunikation mit seiner Säuregärungskammer zusammenwirkt.

Am Auslaßabschnitt des Körpers 1 Kammer 21 mit geneigten Ablenkplatten Einschwingzeit platziert 22 und Auslaßrohr 23 poslebrozhevogo Rückstandskomponente durch das Hydraulikventil 24 verdeutlicht in dem oberen Gehäuse 1 und der feste Rückstand poslebrozhevogo Komponente durch die Abgabevorrichtung 8.

Hydraulikventil 24 weist ein Siphonrohr 25 und Auslass 26 von Biomethan für den Verbraucher und dem Gehäuse 1 Explosion Ventil 27.

Zwei vertikale Trennwände 28 zu interagieren mit Abschnitte 11 sind perforiert Klingen.

Die Ladevorrichtung 7 weist eine Abdeckung 29.

Die vorgeschlagene Vorrichtung betrifft eine Großraumfahrzeuge, in denen der Grad des Substratkörpers des Füllens zwischen 3/4 bis 4/5 des Volumens ist jedoch möglich, mit einer geringeren Reichweite zu arbeiten.

Als Immobilisierung Schleifkorn 18 Füllen Blähton verwenden können, expandiertem Perlit, Zeolith und modifiziertem t. D. T. E. Material mit einer Dichte geringer als die Dichte des Substrats.

Das Gerät arbeitet FOLGT

Behandelnden Substrat-Laden (Abwasser und tierische Abfallprodukte) mit geöffneter Klappe 29 zu einer Ladevorrichtung zugeführt.

Wenn es in das Gehäuse 14 eingespritzt und der Schleifabrieb auftritt Zellulose-Boot-Komponenten (Stroh, Laub, Sägemehl, Heu, etc.), Immobilisierung abrasive körnige Verfüllung 18, die 17 mit Schaufeln zusammenarbeitet, ist die Nebelauslass 14 des Gehäuses nur in dem Fall möglich wenn Suspensionen von Partikeln, die kleiner als die Größe der Lochungen Abschnitts 19. in ähnlicher Weise erfolgt die Bewegung in den Zellen 3, 4, 5 und 6 durch die perforierten Abschnitte 28 Trennwände 2, die Feinmahlung von Feststoffen in der Zuführung (Substrat) zur Verfügung stellt.

1: Für Verhältnis zwischen dem Kohlenstoff und Stickstoff durch Einleiten von cellulosischen Komponenten im Bereich von 20 erreicht wird.

Attrition ist ein Substrat aus Zellulose-Komponente können Sie es mit dem Kohlenstoff und Stickstoff einzustellen, um die hemmende Wirkung zu reduzieren.

Temperieren der Gärung wird auf Kosten der Raumtemperatur durchgeführt, in der Maschine installiert ist.

Wenn sich die Welle 9 dreht sich mit 11 Schaufeln zerstört werden, die Substratoberfläche zu bedecken und den Niederschlag in der Unterseite des Gehäuses 1 zu mischen.

Die Beruhigungskammer 21 auf den geneigten Trennwänden 22 von der Gasblasensuspensionen getrennt, die nach der Trennung von ausgefällt und entfernt durch die Entladungsvorrichtung 8 Biomethane aus der Gaskammer 12 24 über das Hydraulikventil abgezogen wird, bis 26 Verbraucher anschließen.

Geklärte Komponente poslebrozhevogo Rückstand aus der Kammer 21 durch die Leitung 24 23 über das Hydraulikventil ausgetragen und 25 Siphon.

Das Vorhandensein der Absetzkammer 21 minimiert den Verlust von Cellulose Substratkomponenten beim Entladen und Entfernen der flüssigen Komponente durch das Hydraulikventil mit einem Siphon verhindert unkontrollierte Entleerung des Hydraulikventils und steuert den Grad der Füllung des Gehäuses 1 Substrat.

Entwicklung von Biomethan und Bio-Dünger, die ein fester Bestandteil poslebrozhevogo Rest ist durch die Vorrichtung entfernt 8 macht die Aufgabe ein kostengünstiges Gerät.

FORDERUNGEN

Vorrichtung Methanfermentation, ein horizontales Gehäuse durch vertikale Trennwände in Säurekammer unterteilt umfassend neutral, alkalisch und Methangärung und mit der Oberseite der Gaskammer und der unteren Beruhigungskammer und eine Abgabevorrichtung innerhalb des Gehäuses Rührmittel angeordnet, dadurch gekennzeichnet, dass es vorgesehen ist, eine Ladevorrichtung mit ihm zusammenwirkenden chopper ein Gehäuse mit körnigem, abrasive, Immobilisierung Verfüllung und eine perforierte Wand für die Kommunikation mit der Kamera Säuregärung und angeordnet in dem Gehäuse auf der Antriebswelle des Messers und angeordnet an dem stromabwärtigen Teil des Gehäuses Koagulieren Kammer und Mischeinrichtung umfasst eine horizontale Antriebswelle mit Schaufeln mit vertikalen Trennwänden, wobei letztere an der Stelle der Wechselwirkung mit perforierten Schaufeln zusammenwirkt.
