Russische Föderation Patent RU2208596

VERFAHREN UND GERÄT ZUR BIOLOGISCHEN CLEANING FLUID
Mit Biogas

Name des Erfinders: VON NORDENSKYЁLD Rein (DE)
Der Name des Patentinhabers: VON NORDENSKYЁLD Rein (DE)
Patentanwalt: Veselitskaya Irina
Korrespondenzanschrift :. 101000, Moskau, Klein Zlatoustinskiy Lane, 10, kv.15 "EVROMARKPAT" Patentanwalt I.A.Veselitskoy, Kenn - Nr 0011
Startdatum des Patents: 1999.01.28

Die Erfindung betrifft ein Verfahren und eine Vorrichtung einer biologischen Flüssigkeit mit einem relativ hohen Gehalt an organischen Verunreinigungen zu reinigen, insbesondere Abwasser unter anaeroben Bedingungen zu Biogas Bildung. Das Verfahren wird im Pool durchgeführt, wobei die Flüssigkeit zuerst zu dem Schritt unterworfen (A) das Mischen und Ansäuerung und dann zu dem Schritt (b) unterworfen starker Verschmutzung mit Rückführung des Belebtschlamms und dann in Schritt (B) geringe Verunreinigung auf anaerobe Vergärung unterworfen Methan zu erzeugen, dann einer Klärung sekundär Klärung in Schritt (d), der Schlamm und recycelt tragen kann. So erfassen die erzeugte Biogas in Schritt (B) die schwere Verschmutzung und in Schritt (B) geringe Verschmutzung. Zonen schwacher und starker Verschmutzung geschlossen gasundurchlässigen Oberfolie, die den Gassammler bildet. Technische Wirkung - die Erhöhung der Reinheit, hohe Ausbeute an Methan, die Kapitalkosten zu reduzieren und die Zuverlässigkeit zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft ein Verfahren und eine Vorrichtung einer biologischen Flüssigkeit mit einem relativ hohen Gehalt an organischen Verunreinigungen zu reinigen, insbesondere Abwasser unter anaeroben Bedingungen und unter Bildung von Biogas.

Der Begriff "Abwasser" wird in der Regel als das Wasser von der chemischen Zusammensetzung und / oder physikalischen Eigenschaften nach häuslichen, industriellen oder kommerziellen Gebrauch, insbesondere verunreinigtes Wasser, das auf die Abwässer in die Kanalisation fällt bezeichnet.

Biologischen Behandlung von Flüssigkeiten mit einem hohen Verschmutzungsgrad bzw. Abwasserbehandlung ist ein Komplex von Maßnahmen zur Beseitigung der Flüssigkeiten in darin enthaltenen gelösten, kolloidal oder feinteiliger Form organischer Verschmutzung aus der Aktivität von Mikroorganismen führt, t. E. aerobe und / oder anaerobe Zersetzung, gefolgt von Bildung von Gas mit der Bildung von neuen Zellstoffen und Sorption von bakteriellen Koagulat es, einen biologischen Film oder eine körnige Aktivschlamm.

Typischerweise wird die biologische Abwasserreinigung in der biologischen Behandlungsanlagen mit der gleichen bzw. ähnliche Prozesse stattfinden und die biologische Selbstreinigung des Wassers in fließenden Gewässern durchgeführt, aber natürlich ist das Verfahren der biologischen Behandlungsanlagen intensiver durch den Einsatz geeigneter technischer Mittel . Ebenso in vivo auftritt anaeroben Prozess, beispielsweise auf der Unterseite des flachen, stehendem Wasser.

Unter anaeroben Zersetzung verstehen die Umwandlung von organischer Materie durch Mikroorganismen ohne Zugang zu Sauerstoff. Bei anaeroben Abbau von organischem Material Biogas gebildet wird, dh. E. Eine Mischung von Gasen, die etwa 55-75% ist, besteht aus Methan, zu 24-44% Kohlenmonoxid und enthält andere Spurenverunreinigungen.

Verfahren zur biologischen Behandlung von Flüssigkeiten mit hohem Verschmutzungsgrad unter anaeroben Bedingungen deuten auf das Vorhandensein von Flüssigkeit relativ hohen spezifischen Eigenschaften ist. Diese Verfahren sind besonders geeignet für die Reinigung von Flüssigkeiten mit einem hohen Verschmutzungsgrad, insbesondere von Abwasser, die in der Lebensmittelindustrie entstehen, in der Landwirtschaft, Unternehmen Raffinerieindustrie, aber auch in den Betrieben für die Herstellung von Cellulose. So ermöglichen in vielen Fällen sind diese Methoden der Reinigung "Konzentrate", aber in der Regel bieten keine vollständige Reinigung vollständige Umwandlung von Substanzen sind.

Bekannte Installation der anaeroben Behandlung Biothane Corporation Firma Abwasser (7 Avenue Firma für 1992), bestehend aus einem geschlossenen Belüftungstank, dessen Spitze sich eine Reihe von Käfigen. In dieser Vorrichtung wird die anfängliche Abwasser in das Belebungsbecken durch die unteren Einlässe zugeführt und behandeltes Abwasser wird durch die Vorrichtung in dem oberen Teil des Belüftungsbehälters vorgesehen abgeführt. Der Nachteil dieser Vorrichtung ist, insbesondere, daß die Reaktionszone und die sekundäre Klärzone nicht räumlich voneinander getrennt und während des Betriebs einen negativen Einfluss aufeinander haben können. Aus diesem Grund kann die Aktivität des Belebtschlamms über die Zeit signifikant verringert werden, und ein Problem mit der Trennung von Schlamm und Flüssigkeit auftreten können.

Darüber hinaus wird die Installation bekannt anaerobe Abwasserbehandlung Unternehmen ADI Systems Inc. (Prospect Firma AS 043 / 11-94), die aus einer einfachen Flockung Kammer besteht, die auf der Oberseite des Films geschlossen wird. In dieser Kammer die Ausflockung der primären Reaktionszone in der unteren Schicht aus Schluff angeordnet, die Abwassernebenreaktionszone und die Zone der Nachklärung dient. Zwischen den Bereichen der primären und sekundären Reaktionen Leitblech getaucht vom Boden der Flockung Kammer erstreckt. Die Höhe der Tauchwände beträgt ungefähr 3/5 der Höhe der Flockkammer. In der Sekundärreaktionszone und der Nachklärung Zone und positioniert getaucht Leitblech von der Oberfläche des Abwassers nach unten erstreckt. Die Höhe dieser Wände Tauch ist etwa 1/3 der Höhe der Flockkammer. Weiterhin vorgesehen ist die Unterseite der Sekundär Klärzone Umsteller des Schlamms zurück in die Primärreaktionszone zurückzukehren. Der Nachteil dieser Vorrichtung ist nicht ausreichend räumliche Trennung in erster Linie sekundäre Reaktionszone aus der Nachklärung Zone, die im Laufe der Zeit signifikant die Aktivität des Schlamms im sekundären Reaktionszone zu reduzieren. Weiterhin berücksichtigt nicht Unterschiede in biologischen Bedingungen mit dieser Vorrichtung Reinigungsverfahren durchgeführt in jeder der beiden Reaktionszonen herrscht. Ein weiterer Nachteil dieses Verfahrens ist, nur eine leichte Schlamm zu verwenden, die auf dem Boden der zweiten Reaktionszone liegt.

Basierend auf den obigen der Erfindung basiert auf dem Problem , ein Verfahren bereitzustellen , die jeweils eine Vorrichtung zur biologischen Fluidbehandlung mit einem relativ hohen Gehalt an organischen Verunreinigungen einer Biogas zu ergeben , die einen höheren Grad der Reinigung bieten würde bzw. Zersetzungs höhere Ausbeute an Methan, eine signifikante Reduktion der Kapital Anlagen und zuverlässiger Betrieb.

Diese Aufgabe wird durch das Verfahren gemäß den kennzeichnenden Merkmalen des Anspruchs gelöst. Ansprüchen 1 bzw. mit einer Vorrichtung zur Durchführung des Verfahrens nach Anspruch 11. Weitere bevorzugte Ausführungsformen des Verfahrens nach Anspruch 1, die jeweils Ausführungsformen der Vorrichtung nach Anspruch. 11 Ansprüche sind in den Unteransprüchen dargestellt.

Vorteile der Erfindung liegt darin , daß die vorgeschlagene Vorrichtung in sie aufgrund ihrer kompakten Struktur mit integriertem plenum erhebliche Einsparungen im Raum und Mittel bereitstellt , (insbesondere durch isolierende Materialien zu speichern) und weiterhin ist unempfindlich gegenüber der erdbebensicheren und Bodensenkungen.

Im Rahmen der vorliegenden Erfindung wird eine Flüssigkeit mit einem relativ hohen Gehalt an organischen Verunreinigungen verstehen Flüssigkeiten wie Blut, Tier Abwasser und vorzugsweise Abwasser, die gekennzeichnet sind, beispielsweise die folgenden Parameter: BSB 5 (biochemischer Sauerstoffbedarf in 5 Tagen) (mit kühlerem Klima ) von mehr als etwa 2000 mg / l und BSB 5 (in warmen Klimazonen) , die größer als etwa 500 mg / l.

Die Erfindung wird näher am Beispiel einer Ausführungsform derselben unter Bezugnahme auf die beigefügten Zeichnungen erläutert, in denen:

VERFAHREN UND VORRICHTUNG ZUR BIOLOGISCHEN BEHANDLUNG Flüssigkeit BIOGAS zu bilden

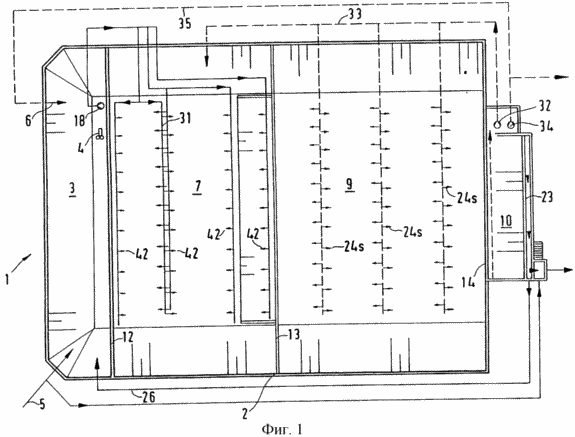

Figur 1 - eine schematische Draufsicht auf die biologische Abwasserbehandlungseinheit

VERFAHREN UND VORRICHTUNG ZUR BIOLOGISCHEN BEHANDLUNG Flüssigkeit BIOGAS zu bilden

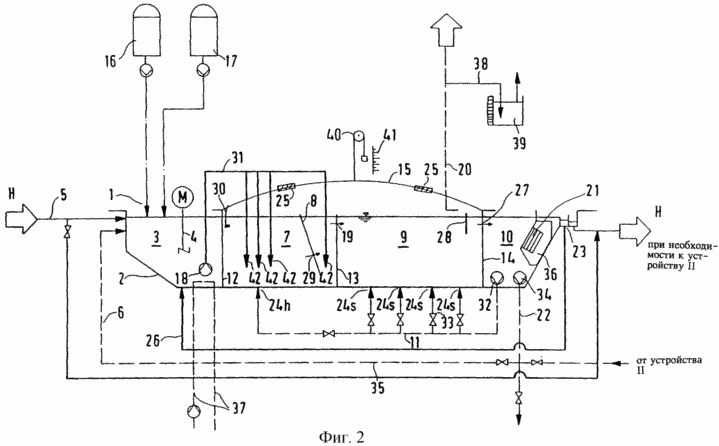

2 - Schnittansicht der Vorrichtung der biologischen Abwasserreinigung 1

Gezeigt in den Abbildungen 1 und 2 ist die Vorrichtung 1 biologische Abwasserreinigung Pool 2, in der Richtung, in der der Hauptstrom H sequentiell drei Zonen angeordnet Misch- und Versauerung Bereich 7 starker Verschmutzung oder stark kontaminierte Zone Abwasserreinigung, geringe Verschmutzung Zone 9, oder Zone Aufhellung leicht verschmutztem Wasser und 10 Nachklärung Zone.

Pools 2 Größen kann stark variieren in Abhängigkeit von den spezifischen Eigenschaften der Abwasserbehandlung eingesetzt. Pool Länge 2 kann zum Beispiel 50 bis 200 m und eine Breite von 20 bis 100 m. Die Tiefe dieser Pools kann zum Beispiel etwa 6,3 m.

Die Volumina der einzelnen Zonen kann durch geeignete Änderung der Position der Wände 12, 13 und 14 zu bestimmten Prozessabwasser variiert und angepasst werden kann, signifikant im Grenzfall geringer Kontaminationszone 9 reduziert werden, sie in einen Teil der Nachklärung Zone 10 zu übertragen. Die Volumina der einzelnen Zonen können zum Beispiel Abwasser der Brauerei 285 m 3 (Zone 3 Mischung und Versauerung), 890 m 3 (Zone 7 starke Verschmutzung), 1480 m 3 (Zone 9 geringe Verschmutzung) und 120 m 3 (Zone 10 Nachklärung).

Pool 2 ist vorzugsweise in den Boden eingelassen und ist im Grunde ein irdenes Reservoir. Der Boden und die Seitenwände Pool 2 kann mit einem gerollten Blech oder einem Abdichtungsmaterial, wie beispielsweise Polyethylenfolie hoher Dichte (HDPE) abgedichtet werden.

Geben Sie zuerst das Abwasser durch das Versorgungssystem 5 in die Mischzone 3 und Versauerung. In dieser Zone, zusammen mit der gemessenen Temperatur und (mono- oder disubstituiert) pH des Abwassers, gegebenenfalls unter Einstellung des pH durch Zugabe von Additiven, gespeist durch eine Vorrichtung 16. Falls notwendig, das Abwasser in der Zone der Misch- und Ansäuern 3 ( oder darüber hinaus nur) für die Bindung von Schwefel kann durch die Ladevorrichtung 17 Eisenverbindung, wie Eisen - III - Salz (III), wie 4 FeClSO hinzugefügt werden. Zusätzlich in einem Rührer 4. Rücklauf-Belebtschlamm das Abwasser in der Mischzone 3 und die Ansäuerung können, können 3 über eine Versorgungseinrichtung 6. Als Ergebnis der mikrobiellen Aktivität in der Mischzone 3 und gegebenenfalls Ansäuern auf rein anaeroben Bedingungen in der Misch- und gesäuert und Versorgungszone einrühren Änderung tritt in erster Linie Versauerung, organischen Substanzen im Abwasser enthalten sind. Auf der anderen Seite, in der Zone der Misch- und Ansäuern 3 kann eine Vorrichtung zum Belüften und Mischen des Abwassers mit Sauerstoff oder Luft bereitgestellt werden, so dass (nicht gezeigt), um die vorherrschenden Bedingungen in dieser Zone einzustellen.

Am unteren Ende der Mischzone 3 und Ansäuern wird vorzugsweise auf der Ausgangsseite vorgesehen mindestens eine Dosierpumpe 18, Leitungen 31, 42 soplovidnye Austrittsöffnungen, die Ende an der Zone 7 einer starken Verschmutzung. Diese Pumpe oder in Abhängigkeit von der Größe der starken Verschmutzung Zone 7 in ihrem unteren Teil unter Druck in einer unterschiedlichen Anzahl von Zustandsmischungs wirbel, zum Beispiel etwa 40 bis 60 Liter Abwasser pro Sekunde zur Verfügung gestellt. Darüber hinaus können Sie einen bestimmten Schema und Leitungsschalter 31, insbesondere bei hohen Gehalt an organischen Verunreinigungen zu verwenden, sondern vor allem, um die Energie von Pumpen verbraucht zu speichern.

Methanogene Phase während der anaeroben Abbau eines Teils einer Zone 7 von einer starken organischen Abwasserbelastung Substanzen (Belastung Abwasser CSB (chemischer Sauerstoffbedarf) von etwa 25 bis 40 kg produziert / m 3 · Tag , an dem auf dem Volume - Pool ist, und in der Zone 9 geringe Verschmutzung (Abwasserbelastung CSB: ca. 2-7 kg / m 3 · oN Stunden). Jede Zone ist eine Art von einer Schicht aus Belebtschlamm (definiert spezifische Biozönose) die Verwendung von zwei unabhängigen und verschiedenen Bakterienstämmen (. Biozönose) unter anderem eine höhere Ausbeute an Methan liefern. Alternativ oder zusätzlich zur Lieferung von Wasser durch soplovidnye Auslässe 42 Schichten von Belebtschlamm sind in der Zone 7 starke Verschmutzung beziehungsweise Injektion (in verschiedenen Formen) Wasser, eine Mischung aus Wasser und Schlamm oder Belebtschlamm gemischt und letztere können die Entleerungseinrichtung 11 (bestehend aus mindestens einer Pumpe 32 und Rohrleitungssystem 33) 10 durch die Strahldüsen 24h bzw. 24s, am unteren Bereich 7 starker Verschmutzung, die jeweils an der Unterseite der Zone 9 geringe Verschmutzung vorgesehen der Nachklärung Zone zugeführt werden. Für intensivere Bewegung in der Zone 7 in schweren Verschmutzung und geringe Verschmutzung Zone 9 angeordnet Blaseinrichtungen werden (nicht dargestellt), wie zum Beispiel in-line-Geräte für Biogas beheizt je nach den klimatischen Bedingungen von Temperatur bzw. von Biogas oder Rührwerke eingespritzt wird. Die Spüleinrichtung solche Biogas versorgt von über einem sehr schmutzigen Bereich 7 und der Zone 9 gering belastetem Gasplenum Gasvorwärmer und erhitzt wird, falls erforderlich (nicht dargestellt).

Zur Wiederverwertung von Belebtschlamm bzw. körniger Schlamm an der Ausgangsseite, wenn in der Richtung H des Hauptströmungszone 7 starker Verschmutzung betrachtet wird eine Eintauch Schotts 8 in der Mitte vorgesehen, von denen Luftzufuhrlöcher 29 angeordnet sind und die sich von der Oberfläche erstreckt, um in der Nähe der Bodenfläche 7 starker Verschmutzung, mit der Abstand zwischen dem Tauchwand 8 und der Trennwand 13 kontinuierlich abnimmt in Richtung der Unterseite. Wobei die Rezirkulation durch die Anwesenheit in der Bodenzone der speziellen Blasdüsen (nicht gezeigt) und als Ganzes durch eine hohe kinetische Energie in der Mischzone gewährleistet ist. Zu Verstopfungen und Verstopfungen in der Nähe der Unterseite der speziellen Vorrichtung beseitigen kann vorgesehen werden (nicht dargestellt), wie beispielsweise Schaufelmischer, in dem Bodenabschnitt zwischen der Trennwand 8 angeordnet und untergetauchten Leitblech 13 entlang ihnen.

Dann wird teilweise noch verunreinigten Abwasser fließt durch einen oberen Abschnitt in der Trennwand 13 der Auslässe 19 in die Zone niedrigen Kontaminations 9. In dem Fall, wo das Abwasser schwer abbaubare Bestandteile enthalten, oder, wenn erforderlich, um zusätzliche Ergebnisse für den chemischen Abbau dieser Komponenten erhalten, die Verweilzeit des Abwassers in der Zone 9, sehr geringe Verschmutzung, die Verweilzeit in der Zone 7 starke Verschmutzung nicht überschreiten kann. Ähnliche Ergebnisse werden auf Kosten der Erstellung solcher Biozönose, die in diesem Fall mehr und für eine nachfolgende abschließende Reinigung ausgelegt erreicht. Zugleich eine weitere chemische Verdauung vorgesehen ist, erleichtert die nachfolgende abschließende Reinigung, die zum größten Teil aerob ist.

Der Rest des Pools zum Vorteil der starken und schwachen Bereiche der Umweltverschmutzung trennt, ist, dass die Qualität Nachklärung ist immer einfacher und effektiver nach dem schwachen Kontamination Zone durchzuführen. Die Hauptvorteile der qualitative Nachklärung sind dem Fach in dem Fachmann bekannt.

In bestimmten Fällen kann es vorteilhaft sein kann oder vollständig zu teilweise (kontinuierlich oder alternativ) zu Abwasser direkt in die Zone 9 schwacher Verschmutzung in den Bypass-Zonen 7 starke Verschmutzung durch die zu diesem Zweck eine Bypass-Leitung (nicht dargestellt) leiten.

Zone 7 und der Zone mit starker Verschmutzung 9 gering belastetem Gassammler eine geschlossene obere Folie 15, deren Kanten sorgen für eine optimale Gasbarriere bilden, werden zur Verfügung gestellt und ausgestattet Frachttauch umfänglichen Leisten 30. Der Film 15 ist in der Regel resistent gegen UV-Strahlen und ist mit abnehmbaren Gewichten 25 versehen einen konstanten Druck im Plenum beizubehalten. Wenn diese Lasten eine zufällige Wasser füllbare Kammern auszuführen ist dadurch möglich, den Druck innerhalb der Luftkammer einzustellen. In kälteren Klimazonen Film 15 und / oder den gesamten Pool 2 ist mit Wärmeisolierung durchgeführt.

Der Gassammler 20 ist eine Vorrichtung für die Auswahl von Biogas zur Verfügung gestellt, die für ihre eigenen Wärmebedarf verwendet wird Heizung oder externen Kunden, die Heizung Prozesswasser, Strom und andere Energie, sondern auch für andere Zwecke.

Film 15 von einer Kuppel Serving plenum gebildet wird, kann mit einer höhenverstellbaren Sicherheits purge Becher 39 verbunden mit der Leitung 38 und der Kuppel dienen Sicherheits Druckbegrenzer vorgesehen sein. Darüber hinaus, um anzuzeigen, um den Grad an der Kuppel durch den Film gebildet Füllung 15 kann mechanisch blockieren das Spannseil 40 (mit einem Gegengewicht) Spanning fixiert werden mit Anzeigeskala 41.

Um 100% geruchlos während des Betriebs der Einrichtung oder der Erfindung, um sicherzustellen, eine bestimmte wärmeisolierende Wirkung der Mischzone 3 und der Versauerung und einer Nachklärung Zone zu erreichen, 10 gas weiter geschlossen werden (ggf. thermisch isolierenden) Film.

Dann wird aus der schwachen Zone 9 Abwasserbelastung durch das obere Ende der Platte 14 (vor dem in einem vorgegebenen Abstand parallel angeordnet, um es Leitblech untergetauchten 28) Austrittsöffnungen 27 geben Sie die Nachklärung Zone 10. Durch die Trennwand 14, Zone 9 geringe Verschmutzung der Zone 10 der Nachklärung und dank besonders bei höheren Mengen an Wasserinstallation in Zone 10 Nachklärung jeweiligen Embedded-Designs aus der Zone 10 der Nachklärung abgelassen, gereinigte Abwasser enthält Schlamm, was zu deutlich reduzierten Ascheschlamm beseitigt, respectively.

Die Nachklärung Zone 10 sich senkrecht zur Hauptströmungsrichtung H abgeschrägte Seitenwand 36 vorgesehen, die den Beckenreinigungseffizienz Separatorplatte erhöht 21, die direkt in der Nähe der Entleerungsvorrichtung angeordnet ist 23 für geklärte Wasser wird als Überlaufeinrichtung, wie beispielsweise ein Überlaufbehälter ausgebildet ist.

Zum Betrieb der Vorrichtung kontinuierlich notwendiger Teil bereits behandeltes Abwasser aus Ableitungseinheit 23 und zugeführt von der Zufuhrvorrichtung 26 wird vorzugsweise in der Zone 3 die Misch- und Ansäuern näher an seiner Austrittsseite in dem Fall zu entnehmen, wenn das Versorgungssystem 5 nicht eine ausreichende Menge an Erstausstattung Abwasser. Dieser Prozess erfolgt in der Regel automatisch durch die entsprechenden Steigungen. Ferner geklärtes Wasser kann den ankommenden Abwasserquelle von der Ausstoßvorrichtung 23 mit dem Einlasssystem 5 in der Zone 3 der Misch- und Ansäuern wieder zugeführt werden, Verdünnen, wenn diese vorhanden sind, wie auch toxische Substanzen in hoher Konzentration. Die gleiche Rezirkulationsschleife verwendet werden können, ausgehend von Abwasserbehandlungsanlage (nicht gezeigt) mit Abwasser zu erwärmen, in der Zone 3 oder der Misch- und Ansäuern in dem Versorgungssystem 5 zum Zwecke der Wärmeübertragung jeweils um nutzlose Wärmeverlust zu vermeiden.

Schlammüberschuß kann über eine Austragsvorrichtung 22, bestehend aus einem an der Unterseite der Zone 10, Nachklärung 34 und System 35 Pumpe Rohrleitungen für die Schlamm pad vorgesehen gerichtet werden, die jeweils in den Schlammteich (nicht gezeigt) oder 22 durch diese Austragvorrichtung geleitet und einer Summationseinrichtung 6 in der Zone, 3 Mischen und Versauerung.

Der Grad der Reinigung von Abwasser, die für die Vorrichtung gemäß der Erfindung ermöglicht, ist 80-90%. Jedoch aufgrund des Vorhandenseins von zwei unterschiedlichen Biozönosen Reinigungsgrad kann oft nicht überschreiten und 90%. Zur Vervollständigung der Reinigung nachfolgenden bereitgestellt werden könnte, gegebenenfalls unmittelbar benachbart zu der Einheit 11 für die aerobe Behandlung von Abwasser, bei dem Abwasser 23 durch die Ablaufvorrichtung geleitet werden und denen eine oxidierende Zone haben (Zone des Belebungs), der Zwischenklärungsbereich, zusätzliche Belüftungszone und optional Fällungszone, oder nur die ersten beiden Zonen. Der Grad der Reinigung mit einer solchen Kombination von anaeroben und aeroben Behandlung beträgt etwa 99,5%. Der überschüssige Schlamm aus sekundären Klärzone Vorrichtung 11 ist vorzugsweise über eine Zufuhreinrichtung 6 oder 26 in der Mischzone 3 und Ansäuern aufrechtzuerhalten das optimale Gleichgewicht von überschüssigem Belebtschlamm gesendet.

Für den Betrieb in kühleren Klimazonen können Wärmeisolationszone 3 die Misch- und Versauerung Bereich 7 starke Verschmutzung Zone 9 geringe Verschmutzung und optional Zone 10 Nachklärung und, falls erforderlich, optional ausgestattet Zone 3 die Misch- und Versauerung Bereich 7 starker Verschmutzung Zone liefern 9 kontaminationsarm Heizung Gerätetyp Geräte, angezeigt bei 37, zum Beispiel mit heißem Wasser.

FORDERUNGEN

1. Verfahren zur biologischen Reinigung von Flüssigkeit mit einem relativ hohen Gehalt an organischen Verunreinigungen in dem Becken getragen wird und in dieser Flüssigkeit, die zuerst zu dem Schritt (A) das Mischen und Ansäuerung unterzogen und dann mit einer starken Verschmutzung und Rückführung des Belebtschlamms zu dem Schritt (B) unterzogen, dann in Schritt (B) geringe Verunreinigung auf die anaerobe Vergärung unterworfen Methan zu produzieren, und dann zu einem Klärungsschritt (D) Nachklärung unterzogen, die möglicherweise Schlammrückführung und die Erfassung von Biogas in Schritt (B) die schwere Verschmutzung tragen und Schritt (B) geringe Verschmutzung.

2. Verfahren nach Anspruch 1, wobei die Flüssigkeit Abwasser ist.

3. Verfahren nach Anspruch. 2, dadurch gekennzeichnet, daß das Abwasser in Schritt (A) das Mischen und Ansäuern gerührt.

4. Verfahren nach Anspruch 2 oder 3, dadurch gekennzeichnet, daß das Abwasser in Schritt (A) das Mischen und Ansäuern mit rückgeführtem Belebtschlamm gemischt wird.

5. Verfahren nach einem der Ansprüche 2-4, dadurch gekennzeichnet, daß in Schritt (A) das Mischen und Ansäuern pH eingestellten Abwasser.

6. Verfahren nach einem der Ansprüche 2-5, dass das Abwasser in Schritt (A) dadurch gekennzeichnet, das Mischen und die Säuerung zugesetzt Eisenverbindung.

7. Verfahren nach 2-6, dadurch gekennzeichnet, dass der Schlamm in Schritt (d) Nachklärung angesiedelt, zurückgeführt wird zu dem Schritt (B) eine starke Verschmutzung und / oder Schritt (B) geringe Verschmutzung.

8. Verfahren nach einem der Ansprüche 2-7, dadurch gekennzeichnet, daß das Abwasser nach Durchlaufen der Schritte (a) Leiten - (D) zumindest teilweise rezykliert wird (A) das Mischen und die Ansäuerung zu treten.

9. Verfahren nach einem pp.2-8, dadurch gekennzeichnet, daß das Abwasser nach Durchlaufen der Schritte (a) Leiten - (D) in einem aeroben Zustand weiter gereinigt wird.

10. Verfahren nach Anspruch 9, dadurch gekennzeichnet, daß die aerobe Reinigung eine Belebungsbehandlungsstufe umfasst, eine Zwischenklärungsstufe, eine zusätzliche Belüftungsschritt und zusätzliche Fällungsschritt.

11. Die Körperflüssigkeitsreinigungsvorrichtung mit einem relativ hohen Gehalt an organischen Verunreinigungen, insbesondere Abwasser, mit einem Schwimmbecken (2), die in Serie in der Hauptfluidströmungszone (3) Mischen und Ansäuern mit diesem verbundenen mit einem Versorgungssystem (5) für die Flüssigkeit angeordnet , Region (7) starke Verschmutzung zum anaeroben Abbau flüssigem Methan zu erzeugen, mit einer Vorrichtung (8) für den Belebtschlammzone Recycling (9) geringe Verunreinigung für die nachfolgende anaeroben Abbau flüssigem Methan und eine Zone (10) Nachklärung, ausgestattet mit produzieren an mindestens eine Entladungsvorrichtung (11) für die Rückführung von Schlamm, mit einer Fläche (3) Mischen und Versauerung Zone (7) starker Verschmutzung, die Zone (9) geringe Verschmutzung und Zone (10) Nachklärung voneinander durch Trennwände getrennt (12, 13, und 14) und eine gasdichte Folie (15), wobei die obere geschlossene Fläche (7) und starke Verschmutzung Zone (9) geringe Verschmutzung und die eine Gassammler bildet.

12. Vorrichtung nach Anspruch 11, dadurch gekennzeichnet, dass die Zone (3) eine Misch- und Ansäuern Rührer (4) aufweist.

13. Vorrichtung nach Anspruch 11 oder 12, dadurch gekennzeichnet, dass die Zone (3) Mischen und Ansäuern mit einer Versorgungseinrichtung verbunden ist (6) zum rezirkulierten Belebtschlamm.

14. Vorrichtung nach einem pp.11-13, dadurch gekennzeichnet, dass die Zone (3) Mischen und Ansäuern mit angeschlossenen Gerät (16), um den pH einzustellen.

15. Vorrichtung nach einem pp.11-14, dadurch gekennzeichnet, dass die Zone (3) zum Mischen und Ansäuern mit einer Ladevorrichtung verbunden ist (17) für eine Eisenverbindung hinzugefügt wird.

16. Vorrichtung nach einem pp.11-15, dadurch gekennzeichnet, dass die Zone (3) Mischen und Ansäuern mindestens eine Dosierpumpe (18), dessen Einlaß mit einer Zone (3) Mischen und Ansäuern kommuniziert vorgesehen ist, und dessen Auslass in Verbindung mit dem Bereich (7) starke Verschmutzung.

17. Vorrichtung nach einem pp.11-16, dadurch gekennzeichnet, dass die Vorrichtung (8) zur Schlammrückführung als Tauch Septum ausgebildet ist.

18. Vorrichtung nach einem pp.11-17, dadurch gekennzeichnet, dass der Bereich (7) mit einer starken Verschmutzung durch ein oder mehrere Umleitungsvorrichtungen (11) zur Schlammrückführung in Verbindung steht.

19. Vorrichtung nach einem pp.11-18, dadurch gekennzeichnet, daß die Zone (7) für schwere Schmutz mindestens eine Blaseinrichtung vorgesehen ggf. Biogas vorerhitzt Einblasen.

20. Vorrichtung nach einem pp.11-19, dadurch gekennzeichnet, dass die Trennwand (13) an der Oberseite der Austrittsöffnungen (19).

21. Vorrichtung nach einem pp.11-20, dadurch gekennzeichnet, daß die Zone (9) mit einer geringen Verunreinigung kommuniziert durch ein oder mehrere Umleitungsvorrichtungen (11) zur Schlammrückführung.

22. Vorrichtung nach einem pp.11-21, dadurch gekennzeichnet, daß die Zone (9) geringe Verunreinigung mindestens eine ggf. Biogas zum Einblasen vorerhitzt Blaseinrichtung vorgesehen.

23. Vorrichtung nach einem pp.11-22, dadurch gekennzeichnet, daß die Zone (10) mit einer Nachklärung durch mindestens eine Trennplatte ausgestattet ist (21).

24. Vorrichtung nach einem pp.11-23, dadurch gekennzeichnet, daß die Zone (10) Nachklärung mit zumindest einer Austragvorrichtung (22) zur Entfernung von überschüssigem Belebtschlamm in Verbindung steht.

25. Vorrichtung nach einem pp.11-24, dadurch gekennzeichnet, daß die Zone (10) Nachklärung eine Entwässerungseinheit (23) für das geklärte Abwasser angeschlossen ist.

26. Vorrichtung nach einem pp.11-25, dadurch gekennzeichnet, dass der Pool (2) in den Boden eingelassen.
