Russische Föderation Patent RU2107043

akkumulieren Kochers

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.01.17

Verwendung: Abwasserbehandlung und Entsorgung von festen Kohlenstoff und Stickstoff-haltige Abfälle aus Biogas. ZUSAMMENFASSUNG DER ERFINDUNG: Kochers Akkumulieren, mit einem Gehäuse durch Trennwände in Säurekammer unterteilt neutral, alkalisch und Methangärung miteinander durch die Fenster für den Substratdurchlass kommuniziert und im oberen Teil einen Gasraum aufweist, in den Kammern Mischern, Säulen-Anreicherung von Biogas installiert ist, geteilt durch perforierte horizontale Trennwände in Abschnitt Biogassammel mit körnigem backfill Immobilisierung gefüllt, der mit der Kammer durch die Düsen Methangärung in Verbindung steht und Biogasauslass zu dem oberen Ende der Säule befestigt zu entfernen, einen Wasserabscheider, einer Leitung mit dem unteren Teil der Säule verbunden ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Abwasserbehandlung, Recycling von festen Kohlenstoff und Stickstoff enthaltenden Hausmüll Biogas aus der anaeroben Vergärung zum Heizen, Kochen, Warmwasserbereitung in Haushalten für den persönlichen Gebrauch.

Bekannte Kocher, mit einem Gehäuse mit technologischen Trennwänden und Düsen Versorgung Abwasser und Abfallbeseitigung und Fermentationsprodukte (VG Janko, Janko G. Behandlung von Abwasser und Klärschlamm in Faultürmen. Kiew, 1978, S. 40, Abb. 8) in dem die niedrige Rate des Verfalls der organischen aschefrei durch die Hemmung der Mikroorganismen lebenswichtige Aktivität von einigen anderen Metaboliten.

Bekannte Kochers, bestehend aus einem Gehäuse mit Trennwänden eine Kammer Säure bilden, neutral, alkalisch und Methanfermentation, mit jedem anderen Fenster für das Substrat Durchgang und Gashohlräume in den oberen Teilen des Körpers in Verbindung mit den alter Geräte in Form einer Welle mit einem Antrieb und die Einzelheiten der Misch vorgesehen durchgeführt durch Bewegen Substrat von der Belastung auf die Entladevorrichtung und Biogasentnahmevorrichtung in Form eines Hydraulikventils mit einer Düse (Viesturs C.E., AM Kuznetsov, VV Savenkov Fermentationssysteme. Riga, 1986 s.18-19, Fig. 2.2, 2.3), in dem es keine Bedingungen für die Lagerung von Biogas in den Pausen ihrer Verwendung durch den Verbraucher, was die Effizienz des Kochers verringert.

Der Zweck der vorliegenden Erfindung - die Effizienz seiner Arbeit zu erhöhen - wird durch die Methan Gärraum Biogas und flüssige Komponente poslebrozhevogo Rückstand mit Anreicherungssäule in Form einer vertikalen Körper mit horizontalen perforierten Schikanen kommuniziert erreicht und legte sie Getreide Immobilisierung Verfüllung Abschnitt für den Durchgang nach unten flüssige Komponente bilden poslebrozhevogo Rückstand und Biogas aus dem Boden in der Zusammenstellung nach oben auf der Anreicherungssäule geschrieben, ausgestattet mit einem hydraulischen Gate und dem Ablaufrohr im unteren Teil des Biogases.

Eine solche Anordnung, die Vielzahl der Zirkulation von Biogas durch die Anreicherungssäule erhöht den Methangehalt im Biogas und die Reduktion von Kohlendioxid zu erhöhen, was in methanogens reduziert wird, Methan, dh Energiespeicherung erfolgt in einem Einheitsvolumen von Biogas, das die Strömungsgeschwindigkeit während des Verbrauchs reduziert. Bei längeren Pausen des Verbrauchs von Biogas füllen sie flexible Behälter, beispielsweise Polyethylen, wie beispielsweise "Akkordeon".

akkumulieren Kochers

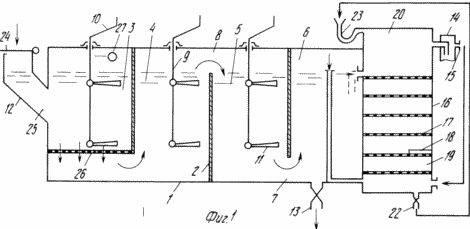

Fig. 1 schematisch eine Akkumulations Kochers, einen Längsschnitt; Fig. 2 - Längsschnitt des Biogasbehälters.

Akkumulations Kochers umfaßt ein Gehäuse 1 mit Trennwänden 2, das eine Kammer bildet; sauer 3 neutral 4, Alkali 5, Methan 6 Fermentation mit einem anderen Windows 7 für den Durchgang des Substrats und die Gas Hohlräume 8 in den oberen Teilen des Körpers 1, hergestellt mit Mischvorrichtungen in Form einer Welle 9 mit einem Antrieb 10 und ein Teil 11 der Misch vorgesehen mitgeteilt beim Bewegen 12 Substrat von der Belastung auf die Entladeeinrichtung 13 und Vorrichtung zum Entfernen von Biogas in Form eines Hydraulikventil 14 mit einer Düse 15. die Kammer 6 Methangärung Biogas und flüssige Komponente kommuniziert mit poslebrozhevogo Rest Anreicherungssäule 16 als vertikales Gehäuse mit einer horizontalen perforierten Ablenkplatten 17 und auf sie körnig Immobilisierung 18 Abschnitt 19 für den Durchgang nach unten flüssige Komponente bildet Verfüllung poslebrozhevogo Rückstand und nach oben Biogas Kollektor 20 der Säule 16 Anreicherung mit hydraulischen Schraube versehen, angeordnet über 14 mit einer Düse 15 Einziehen von Biogas in den unteren Abschnitt 19 der Säule 16 Anreicherung oder elastisch Tank 21. Spalte 16 ist mit einer Hülse 22 trägt, die flüssige Komponente des Rückstandes poslebrozhevogo gebildet und Siphon 23 den oberen Abschnitt ausfüllt. Die Ladeeinrichtung 12 ist ein Deckel 24 und eine Wasserdichtung 25 und die Säuregärungskammer 3 mit einem perforierten Boden 26. Die Säurefermentationskammer 3 mit einem Fenster 27 in der Trennwand 2 vorgesehen ist, dessen der Gaskammer 8 in die Gaskammer 4 Hohlraum neutral Fermentations informieren.

Accumulate Kocher funktioniert wie folgt

Öffnen der Abdeckung 24 in der Ladevorrichtung 12 und die Drains sind ausgegossen periodisch Abfall kohlenstoff- und stickstoff einzuführen, so dass das Verhältnis zwischen Kohlenstoff und Stickstoff etwa betrug 20: 1, und die Konzentration der Feststoffe in dem Substrat - der Größenordnung von 4-6% liegt, wird der Füllungsgrad bestimmt Flüssigkeitspegel in der Zufuhrvorrichtung 12, wenn der Deckel 24 in der geschlossenen Kammer 3 Säure Gärsubstrat durch die Drehung der Antriebswelle 9 hergestellt wird, 10 und 11 Teilen Aufschlämmung Rührvorrichtung auf eine Partikelgröße vergleichbar mit der Größe der Löcher in dem perforierten Boden 26. das Substrat pulverisiert wurde nacheinander behandelt Kammern 3, 4, 5 und 6 kislotogenami, acetogene, atsetogidrogenami und methanogens. Zurückziehen von Feststoffen durch die Entladungsvorrichtung 13 und der flüssigen Komponente des Rückstandes poslebrozhevogo durch Rohr 22 wird diskontinuierlich oder kontinuierlich durchgeführt. Die Kammer 6 Methangärung Biogas und Substrat 16 kommen in die Kolonne Anreicherung letzte Lieferung durch Erhöhung des Volumens der Vergasung und Biogas durch Gasüberdruck in den Hohlraum 8 der Kammer 6. Das Substrat nach unten auf über die Lochblende 17 und platziert ist bewegt gemacht werden, ihre Verfüllung Immobilisierungsschicht 18 (Blähton, expandierter Perlit, und einen modifizierten Zeolith, etc.). Methanogenen Enzyme abgebaut sein Substrat von Wasser in Wasserstoff und Sauerstoff (enzymatische Hydrolyse), Wasserstoff und Kohlendioxid Methan zu erholen und Sauerstoff oxydiert Verunreinigungen erfolgt also Energiespeicher pro Volumeneinheit von Biogas. In Abwesenheit von Langzeitverbrauch von Biogas rezykliert wird durch die Säule 16, Anreicherung gepumpt und die geklärte Flüssigkeit Komponente poslebrozhevogo Abgleich manuell aus dem Sockel 22 entnommen und durch den Siphon 23. Zur gleichen Zeit das Biogas durch das Hydraulikventil 14 und die Öffnung 15 sind in einem flexiblen Behälter 21 ausgewählt gegossen, und es kann verwendet werden in als Handelsprodukt. Digester Kessel aus Kohlenstoffstahl, und der minimale Gehalt an Sauerstoff in den anaeroben Abbauprodukte minimiert die Korrosion der Vorrichtung, wobei die Substratwandzerfallsprodukte gehemmt.

Höhere Preise für nicht erneuerbare Energiequellen (Erdgas, Kohle, Heizöl, und so weiter. D.) Stellen Sie den Kocher Betrieb, die unter Thermostatregelung der Raumluft bei Temperaturen von 18-24 ° C, profitabel. Zugleich Verbesserung der Umweltsituation um die Verwendung des Gegenstandes.

FORDERUNGEN

Akkumulations Kochers, mit einem Gehäuse, geteilt durch Trennwände in Säurekammer neutral, alkalisch und Methangärung miteinander durch die Fenster für den Durchtritt Substrat kommuniziert und einen Gasraum in dem oberen Teil aufweist, installiert in den Zellen Vorrichtungen in Form einer Welle mit Schaufeln, Be- und Entladen Misch Geräte und die Mittel für das Biogas mit einem Hydraulikventil Entladen auf dem Rohr montiert Biogas zum Abführen, dadurch gekennzeichnet, daß sie mit einer Säule zur Anreicherung von Biogas durch gelochte horizontale Trennwände in eine Sammlung von Biogas an der Oberseite und der Abschnitt, gefüllt mit einem granularen Immobilisierung Verfüllung kommuniziert mit der Kammer geteilt versehen ist Methanfermentation mittels Rohr aus der Kammer in die Säule in der Abwärtsrichtung der flüssigen Komponente poslebrozhevogo Rest und Düse zugeführt werden, um nach oben aus der Kammer in die Kolonne von Biogas Zuführung mit Rohr für Biogas Entladen ist mit dem oberen Ende der Säule und der Wasserdichtung weist eine Leitung für Biogas Einspeisen Boden der Säule.
