Erfindung
Russische Föderation Patent RU2065408

Biogasanlagen

Name des Erfinders:. Iljin AK; Kovalev OP. Timoschenko VA
Der Name des Patentinhabers: Institut für Meerestechnik Probleme, Far Eastern Abteilung der Russischen Akademie der Wissenschaften
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.04.05

Verwendet: Verarbeitung von organischen Abfällen selskohyaystvennogo Produktion, um qualitativ hochwertige Bio-Dünger und Biogas in landwirtschaftlichen Betrieben und privaten landwirtschaftlichen Betrieben zu erzeugen. Das erfindungsgemässe Biogasanlage ist der Reaktor, der innerhalb des Wärmetauschers angeordnet ist, sie in zwei kommunizierende an der Oberseite der Kamera zu trennen. Die freien Enden der Rohrleitung und Empfangspipeline bis zum Grund der Kammern entnommen. Eine Vorrichtung zur Durchführung des anfänglichen Biomasse Schleifen gesetzt, um die Pipeline zu erhalten. Die Tür ist über der Auslassluke installiert hydrostatischen Auftrieb Ausgang von Fertigprodukten. Jede Mischvorrichtung wird als eine Vertikalwelle ausgebildet, auf dem eine Anzahl von oberen und unteren Klingen festgelegt sind. Die obere Reihe von Schaufeln in der ersten Kammer gesetzt entlang der Welle schwimmend beweglich, um die Kruste auf der Oberfläche dichte Fermentationsbiomasse zu brechen. Die Klingen der unteren Reihe sind abgeschrägt eine Hubbewegung der Fermentationsmasse bis zu liefern. Die Klingen der unteren Reihe in der zweiten Kammer geneigt sind, um das Gewicht nach unten zu bewegen und sich in Richtung des freien Endes der Pipeline bereit Entfernung von organischen Düngemitteln vergoren. Handhabungsvorrichtung und einer Vorrichtung die ursprüngliche Biomasse zum Schleifen mit dem Getriebe verbunden mittels Kupplungen und mittels einer Windenergieanlage angesteuert. Gebildet bei der Vergärung von organischen Stoffen, Biogas tritt in den Gastank aus, die an die Verbraucher verteilt wird. Außerhalb des Reaktors installierten Solarheizung und Ausdehnungsgefäß, durch Rohrleitungen mit dem Wärmetauscher verbunden. Der Reaktor ist mit einer Isolationsschicht bedeckt ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf ein Bio-Energie, insbesondere auf Geräte zur Verarbeitung von organischen Abfällen vor allem landwirtschaftliche Produktion, um qualitativ hochwertige Bio - Dünger und Biogas zu erhalten. Die Erfindung kann in den selskohozystvennyh Unternehmen und privaten Haushalten genutzt werden.

In der Nähe von der beanspruchten technischen Lösung eine "Vorrichtung zur Herstellung von Biogas aus Mist" [1] Diese Vorrichtung weist ein Zwei-Kompartiment - Bioreaktor und Biogas Selektionssystem. Der Bioreaktor ist U-förmig ausgebildet und ist mit einer Verbindungsleitung, die unteren Kammerteile zu informieren, die spiralförmige Rippen für Aufschlämmungsmischen hat. Eine Kamera verfügt über ein Bypass-Ventil und eine Gaspipeline die Kamera an den Gasbehälter verbindet, wobei die zweite Kammer ist eine Sackgasse. Als Ergebnis der Fermentation und Herstellung von Gasdruck in den Kammern erhöht, aber die erste Kammer in permanent gazgldere Gasförderung, und die Erhöhung der Strömungsabriß Gasauslasses erhöht den Druck auf die Oberfläche der Biomasse und den Überlauf in die erste Kammer durch die untere Leitung. Wenn Sie ein bestimmtes Niveau in einer Sackgasse Kamera erreichen das Bypassventil arbeitet, wird das Gas in der ersten Kammer umgangen wird, wird der Druck in beiden Kammern ausgerichtet und das Niveau bioamassy Deadlock in der Kammer kommt in seinem ursprünglichen Zustand. So gibt es eine ständige Durchmischung der Biomasse.

Häufige Mängel der sowohl analoge als auch Prototypen zu liefern

  • zusätzliche Wärmeenergie die Installation der Stromregelung und die Wartung aufgrund der erhöhten Wärmeverlust von der Außenfläche des Mantels zu verlassen, denn seine Temperatur höher ist als die Temperatur der Fermentationsmasse;
  • Batch-Modus von Operation, die aufgrund von Verzögerungen beim Laden und Entladen sowie in den Ausgabemodus seine Betriebsleistung reduziert;
  • kein Gerät für die anfängliche Biomasse Schleifen, bei denen eine direkte Anwendung von Pflanzenabfällen zulässt.

Die Grundlage der Erfindung ist es, die operative Leistungsfähigkeit des Geräts zu erhöhen, indem sie den kontinuierlichen Betrieb des Verfahrens unter Verwendung von und zur Verbesserung der Effizienz bei der Nutzung von Solar- und Windenergie, die Erweiterung der Liste der Ausgangskomponenten.

Das Problem wird dadurch gelöst, dass eine Biogasanlage, einen Reaktor mit einer vertikalen Trennwand, umfassend den Reaktor in zwei Kammern trennt beide Leitungs anfängliche Biomasse Leitungsauslass abgeschlossen organischen Dünger empfängt enthält, Fermentation der Rührvorrichtung von Biomasse und Biogas-Auswahlsystem und Reaktor als vertikale Trennwände montiert einen Wärmetauscher des Solarheizungsanlage und die Kammer in ihrem oberen Teil, wobei die freien Enden der Rohrleitung Empfangen der Ausgangsbiomasse und Pipeline-rechts von organischem Dünger, abgeleitet jeweils mit dem Boden der ersten Kammer und den unteren Teil der zweiten Kammer, um den oberen Teil der Versorgungsquelle von Biomasse Rohr aus miteinander verbunden in eine Ladeluke und über dem oberen Ende der Rohrleitung rechts von organischem Dünger installiert ist als Entladungslukenbetätigungselemente Rührers Fermentationsmasse aufgebaut werden als zwei Reihen von Leitschaufeln gebildet ist, an einer vertikalen Welle in jeder Kammer schweben, die obere Reihe von Schaufeln angeordnet und beweglich entlang der Welle und Messer der unteren Reihe in der ersten Kammer geneigt sind mit einer Neigung in der zweiten Sicherstellung Bewegung der Fermentationsmasse bis die Bewegung der Biomasse liefert nach unten (in Richtung der Abflussrohr). Darüber hinaus in der Pipeline, die anfängliche Biomasse Empfang in seine Schleifeinrichtung eingestellt, als eine Antriebsvorrichtung und ein Rohstoff Vorrichtung zum Mischen der Fermentationsmasse montierten Windmühle kinematisch mit der Welle des jeweiligen Geräts Schleifen. Unterteilen des Reaktors in zwei Kammern, und es gibt zwei Rohrleitungen oberhalb der Betriebsebene der Fermentationsmasse in dem Reaktor abgezogen ermöglicht die Zickzackbewegungsbahn der Fermentationsmasse der gewünschten Verweilzeit der Masse in dem Fermentationsreaktor und kontinuierlichen Betrieb des Reaktors während des Betriebs zu erreichen.

im Inneren des Fermentationsmasse angeordneten Flachwärmetauscher ermöglicht die effizienteste Weg, um ihr all die Wärme von den Heizern SUNNY kommen zu geben. Diese Anordnung erlaubt es der Wärmetauscher den Wärmeverlust von den Außenwänden des Reaktors in die Umwelt zu reduzieren, verglichen mit dem Stand der Technik, wo die äußere Oberflächentemperatur des Heizmantels naruzhnoly Reaktorwand ist, über der Temperatur der Fermentationsbiomasse.

Die obere Reihe von Schaufeln entwickelt, um die harte Kruste zu brechen, die auf der Oberfläche der Fermentation von Biomasse bildet.

Die Tür der Pipeline den Anfangs Biomasse empfangen wird über das Niveau der Vergärung von Biomasse in einen Reaktor und oberhalb der Ebene der Luken Entladen von fertig organischer Dünger gegeben. Es bietet hydrostatischem Rückstau, wenn eine neue Charge des Ausgangsmaterials und der Extrusions Charge des Fertig organischen Dünger geladen werden. Ein zusätzlicher Effekt liefert Extrusionsvorrichtung und Pulverisieren Material im oberen Teil der Rohrleitung angeordnet Starten des Ausgangsmaterials zu erhalten.

Mit dieser Struktur kann der Wärmeverlust im Reaktorbereich und kleinere Rohre, aufgrund der Tatsache, dass die Temperatur in der organischen Masse, die geringer ist als im Reaktor. Auch in der Pipeline empfängt die Ausgangsbiomasse seiner Vorwärmung aufgrund liefert Fermentation zu starten.

So funktioniert die Biogasanlage unabhängig von Energie aus nicht-konventionellen Energiequellen (Solar und Wind) mit. Eine zusätzliche Wärmemenge in die Fermentationsmasse übertragen aufgrund des Übergangs von mechanischer Energie in Wärme durch die Drehung der Schaufeln der Mischvorrichtung verodvigatelya.

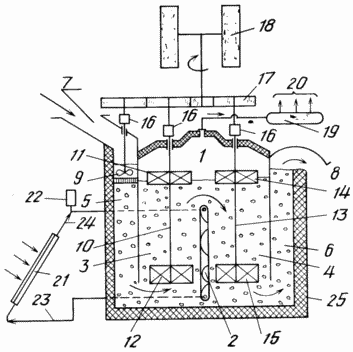

Die Erfindung wird anhand einer Zeichnung näher erläutert, die einen Längsschnitt der Biogasanlage zeigt.

Biogasanlagen

Biogasanlage ist ein Reaktor 1, der 2 innerhalb des Wärmetauschers angeordnet ist, die den Reaktor 1 in zwei Kammern 3 und 4 untereinander in ihrem oberen Teil in Verbindung steht trennt. Am unteren Ende der ersten Kammer 3 startete das freie Ende des Rohres 5 die Ausgangsbiomasse zu empfangen und im unteren Teil der zweiten Kammer 4 ins Leben gerufen, das freie Ende des Rohrs 6 Entfernung von organischen udobrereniya. In diesem Fall wird der Ladeanschluss 7, Zeile 5 der ursprünglichen Empfangs bioamassy über dem Lift hydrostatischen Auslassrohr 6 organischer Dünger installiert Luke 8 Ausgabe der fertigen Produkte. Dieser Effekt erhöht die Zerkleinerungsvorrichtung 9 für die anfängliche Biomasse, die in der Leitung 5. Die Kammern installiert ist 3 und 4 installierten Mischer. Jede Mischvorrichtung wird als eine Vertikalwelle ausgebildet, auf dem eine Anzahl von Schaufeln oberen und unteren Reihe von Schaufeln angebracht ist. Die Kammer 10 auf der Welle 3 obere Reihe von Schaufeln 11 ist beweglich entlang der Welle 10 zum Brechen feste Kruste auf der Oberfläche der Fermentationsbiomasse floating montiert. Die Klingen 12 der unteren Reihe sind schräg eine Hubbewegung der Fermentationsmasse bis zu liefern. In der zweiten Kammer 13 zu der ALU 4 ist die obere Reihe von Schaufeln ähnlich zu den Schaufeln 14 angebracht, 11. Eine Anzahl von unteren Klingen 15 sind geneigt, um das Gewicht nach unten und in Richtung des freien Endes 6 der Pipeline bereit Entfernung von organischen Düngemitteln fermentiert zu bewegen.

Vorrichtungen zum Mischen und Zerkleinerungsvorrichtung 9 für die Ausgangsbiomasse durch eine Kupplung 16 mit dem Getriebe 17 verbunden und wird durch eine Turbine 18 gebildet während der Fermentation von organischen Stoffen angetrieben tritt Biogas den Gastank 19, von dem an die Verbraucher verteilt 20. Außerhalb des Reaktors 1 Solarheizung angebracht ist 21 und der Ausgleichsbehälter 22, verbunden durch Rohrleitungen 23, 24 mit Wärmetauscher 2. der Reaktor wird mit der Isolationsschicht 25 bedeckt.

WORKS Biogasanlage WIE FOLGT

Erste Biomasse (Hausmüll, Pflanzenstengel, Unkraut nach Jäten, der Dung von Haustieren, Stroh und andere organische Abfälle) durch den Ladeanschluss 7 fed in Zeile 5, in dem das Gerät 9 Biomasse veredelt. Es tritt dann in die Kammer 3 des Reaktors 1, wobei die anfängliche proiskholdit Fermentations Biomasse mit Biogas und die Bildung von hochwertigen Dünger. Die Gärung erfolgt in der mesophile Temperatur von organischer Substanz 35-40 o C durch einen zusätzlichen Wärmetauscher 2. Der Wärmetauscher erwärmt 2 von der Solarheizung 21 über den Ausgleichsbehälter des Kühlsystems Füllen 22. Die Antriebsvorrichtung für das fermentierte Masse Mischen und Mahlen wird aus der anfänglichen Biomasse durchgeführt 18. die Bemühungen der Windturbine von der Windturbine 18 über ein Getriebe 17 mit Hilfe von Kupplungen 16 an das Gerät übertragen werden 9 für das Ausgangsmaterial Schleifen und auf den Wellen 10, 13 der Top-11 Messer, 14 und unteren 12, 15 Rührwerke durchgeführt Zick-Zack-Bewegung nach oben und unten von Biomasse damit einen Beitrag des Fermentationsprozesses zur Intensivierung. Die resultierende Fermentations Biogas tritt in den Gastank 19 und dann an die Verbraucher 20 in verschiedenen Höhen gelegen entladen Luke 7 und 8 ermöglichen die Auslassluke einen hydrostatischen Rückstau zu schaffen, das fertige Produkt zu extrudieren.

Technische Lösungen in der Entwicklung der Bau einer Biogasanlage verwendet wird eine eigenständige wirtschaftliche Biogasanlage schaffen, die keine zusätzlichen herkömmlichen Energiequellen erfordert. Platzierung des Wärmetauschers innerhalb des Reaktors erhöht die Effizienz der Wärmeenergie. Der Hauptvorteil dieser Konfiguration ist der kontinuierliche Betrieb des Prozesses der Biogasanlage, so dass sie die Betriebsleistung aufgrund des Mangels an Ausfallzeiten zum Laden, Entladen und die Zeit der Behandlung zu erhöhen.

QUELLEN VON INFORMATIONEN

A. N 165017. Die Vorrichtung zur Erzeugung von Biogas aus Gülle (Prototyp). Cl. Mit 02F 11/04 1991.

FORDERUNGEN

1. Biogasanlage umfassend einen Reaktor, durch eine vertikale Trennwand in zwei kommunizierende Kammern unterteilt, Leitungsausgangsbiomasse Beladeluke Auslaßleitung organischen Düngemittels mit Entladeschleuse fertig Empfang die Vorrichtung Fermentations Biomasse und Biogas angetrieben Selektionssystem bewegt, dadurch gekennzeichnet, daß der Reaktor einen Wärmetauscher des Solarheizungsanlage als eine vertikale Trennwand und die Kammer in ihrem oberen Teil, wobei die freien Enden der Rohrleitung Empfangen der Ausgangsbiomasse und Pipeline-rechts von organischem Dünger, abgeleitet jeweils mit dem Boden der ersten Kammer und den unteren Teil der zweiten Kammer, die Beschickungsöffnung Rohraufnahme anfänglichen verschaltet Biomasse über der Luke Druckrohrleitung direkt von organischen Düngemitteln montiert, Arbeitsgremien sind in jeder Zelle und sind in Form von zwei Reihen von Schaufeln auf einer vertikalen Achse, die obere Reihe von Schaufeln angeordnet installierten Massen Rührwerken Fermentation wird schwimmend und ist beweglich entlang der Welle, die Blätter der unteren Reihe in der ersten Kammer geneigt sind, die Fermentationsmasse und die untere Reihe der Schaufeln in der zweiten Kammer schräg nach unten zu bewegen, und die Fermentationsmasse auf das freie Ende der Pipeline bereit Entfernung von organischen Düngemitteln montiert zu bewegen.

2. Anlage nach Anspruch. 1, dadurch gekennzeichnet, dass die anfängliche Biomasse Rohraufnahmeeinheit an diese Pulverisierung installiert ist.

3. Installation nach den Ansprüchen. 1 und 2, dadurch gekennzeichnet, dass die Antriebsvorrichtung und Pulverisieren Rohmaterialmischvorrichtung Windmühle Fermentationsmasse, sind an der Welle jeder Vorrichtung kinematisch verbunden montiert.
