Russische Föderation Patent RU2099415

HAUSHALTSGERÄT Methangärung

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.01.17

Verbrauch: wenn die anaerobe Behandlung von Gülle, Mist, Kot, kohlenstoffhaltige feste Abfälle, Biogas zum Heizen, Kochen, Warmwasserbereitung in dem Land, Ferienhäuser, Hinterhofhaltungen. Essenz: Haushaltsgerät Methangärung umfasst einen Körper in Kammern unterteilt sauren, neutralen und alkalischen Methangärung mit Trennwänden in den Fenstern für den Durchgang des Substrats hergestellt. Befestigt an den Antriebswellen Mischelemente. Sie sind konzentrisch mit Muscheln Racks angeordnet installiert einen Spalt dazwischen Zirkulation zu bilden. In der Säuregärungskammer einen perforierten Boden angeordneten Spritztank mit der Antriebswelle und die Schleifelemente. Die Ladevorrichtung weist einen Dichtungsdeckel und einem Hydraulikventil im Spritztank angeordnet ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Geräte der anaeroben Vergärung von Gülle, Mist, Kot, kohlenstoffhaltige feste Abfälle, Abwasser und kann verwendet werden , Biogas zum Heizen, Kochen, Warmwasserbereitung in dem Land, Landhäuser, Bauernhöfe Gehöfte zu erzeugen.

Bekannte Methanfermentationsvorrichtung ein Gehäuse mit technologischen Trennwänden und Düsen Zu- und Abfuhr von Medien (VG Janko Janko G. " Die Behandlung von Abwasser und Schlamm in den Fermentern," Kiew, 1978, S. 40, 8) , umfassend in denen ein geringer Grad der Fermentation als ein Substrat in der Fermentation von Mikroorganismen Abfallprodukten beteiligt unterdrücken sich gegenseitig.

Bekannte Haushaltsmethanfermentationsvorrichtung ein Gehäuse mit Trennwänden , umfassend montiert Kammern zu bilden sauer, neutral, alkalisch und Methangärung, berichtet die Fenster aus abwechselnd auf der oberen und der unteren Wand für den Durchgang des Substrats von der Belastung auf die Entladeeinrichtung (Viesturs C.E. Kuznetsov .M. Savenkov V. Fermentationssysteme, Riga, 1986, S.. 18, Abb. 22). Das Gerät am nächsten der vorliegenden Erfindung durch die technische Wesen und erzielte Ergebnis. in dieser bekannten Vorrichtung niedrig ist Feinheit Suspensionen Substrat unter Rühren, jedoch, was die Effizienz der Vorrichtung verringert.

Die vorliegende Erfindung ist auf die Erreichung des technischen Ergebnisses gerichtet ist , die Effizienz der Vorrichtung zu erhöhen.

Dies geschieht dadurch , daß die Verbrauchereinheit Methanfermentation erreicht, mit einem Gehäuse mit Schikanen Kammern zu bilden abwechselnd von den oberen und unteren Wänden zum Durchgang des Substrats von der Zuführungseinrichtung an die Entladungs ausgeführt durch Fenster für saure, neutrale, alkalische und Methangärung berichtet montiert ist , gekennzeichnet durch , dass das Gerät mit Mischelementen montiert auf den Antriebswellen vorgesehen ist und konzentrisch sie der Schalen angebracht Gestellen, mit Lücken für die Zirkulation des Substrats zwischen diesen an den Ständern befestigt sind, und die Ladevorrichtung mit einer Verschlußkappe an der Oberseite und Wasserdichtung an der Unterseite, angeordnet in extender Behälter vorgesehen mit der Säuregärungskammer durch den perforierten Boden in Wechselwirkung, wird der Behälter in einer Welle mit einem angetriebenen Schleifelemente angeordnet.

HAUSHALTSGERÄT Methangärung

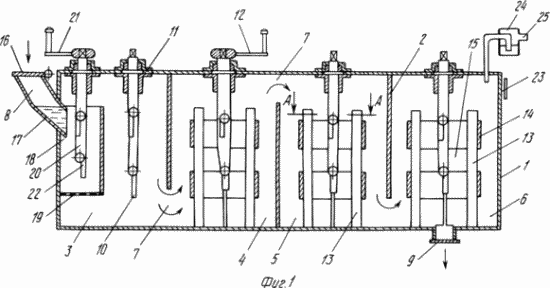

Fig. 1 zeigt ein Haushaltsgerät Methangärung, Längsschnitt, Fig. 2 Schnitt AA in Fig. 1.

Haushaltsgerät Methanfermentation umfaßt ein Gehäuse 1 mit Trennwänden 2, montiert unter Ausbildung von Kammern 3, 4, 5, 6 bzw. sauer, neutral, alkalisch und Methangärung miteinander Fenstern 7 kommuniziert werden auf der oberen und unteren Wände 2 für den Durchgang des Substrats abwechselnd ausgeführt von Ladevorrichtung 8 zu der Entladevorrichtung 9. Vorrichtung 10 auf Wellen 11, 12 mit Antrieben versehen montiert mit Mischelementen versehen ist.

Elemente 10 konzentrisch von der Welle 11 der Zahnstange 13 Misch 14 montiert, an den Schalen 13 für die Zirkulation von Substrat mit Spalten an den Streben 15 befestigt, zwischen ihnen.

Die Ladevorrichtung 8 ist mit einer Verschlusskappe 16 an der Spitze, Wasserdichtung 17 am Boden vorgesehen ist, in dem Behälter 18 angeordnet Extender mit der Kammer zusammenwirkenden 3 für die Säuregärung durch den perforierten Boden 19, ein Behälter 18 ist eine Welle 20 mit dem Antrieb 22 21 und den Schleifelementen angeordnet. die Schleifelemente 22 sind so angeordnet, dass sie mit der statischen Achse zusammenfallen, und es weg von dem Substrat mit einem Anstieg in dem Bearbeitungsbereich dreh- und Bereitstellen Suspensionen auf eine Korngröße Schleif vergleichbar mit der Größe der Mikroorganismen: kislotogenov. acetogener, atsetogidrogenov und methanogens. Die Kamera 6 zur Methanfermentation wird mit einem explosiven Ventil 23, einem hydraulischen Gatter 24 und Ablaufrohr 25 Biogas hergestellt.

Haushaltsmethanfermentationsvorrichtung arbeitet wie folgt.

Nach Ladevorrichtung 8, wenn die Abdeckung 16 Lastkapazität extender 18 getragen wird, wobei, wenn die Welle 20 durch das Stellglied gedreht wird, 21 auftritt Suspensionen Zerkleinerungselemente 22 Schleifen, die 20 weg von der Welle divergieren unter der Wirkung der Trägheitskräfte. Die Konzentration an suspendierten Feststoffen in dem Substrat nehmen 4-5% und das Verhältnis von 20: 1. Der Boden Aufschlämmung durch Perforationen 19 passt in die Kammer 3 des Gehäuses 1 Säuregärung durch die Fenster 7 und dem Substrat verläuft sequentiell Kammern 4, 5 und 6. Jede Zelle durchgeführt wird, während Suspensionen Nachschleifen Rührorgane 10, wenn die Welle 11 durch den Aktuator 12 gedreht wird, und zwischen den Elementen 10 und die Streben 13 mit Scherkräften. Gleichzeitig wird die Schale 14 Zirkulationskreisläufe gebildet werden, die die Vielzahl von Wirkungen auf die Aufhängungselemente 10 in dem Substrat zu erhöhen. Füllkörper 1 Substrat wurde auf 4/5 des Volumens durchgeführt wird, mit 10 Mischelementen, die Kruste auf der Oberfläche des Substrats und Rühren des Sediments auf dem Boden des Gehäuses 1 zu zerstören Die Kammer 6 ist 24 in den Methanfermentations Biogas durch das Hydraulikventil 25 gebildet, an den Verbraucher durch die Leitung entnommen. Das Gehäuse 1 ist ohne Wärmedämmung durchgeführt und der Prozess der Fermentation wird bei einer Temperatur von 18-24 ° C mit Thermostat Wärme der Raum , wo die Maschine installiert ist durchgeführt. Die Höhe des Substrats in dem Gehäuse 1 auf der Höhe seines Gates 17 in der hydraulischen Ladevorrichtung 8. Die Charge durch die Zuführungsvorrichtung 8 und Entladestrom durch die Vorrichtung 9 wird periodisch durchgeführt in einem kontinuierlichen Prozess der Verdauung in dem Körper 1 und der Frequenz des Mischens und Fräsen Antriebe 12 und 21. Suspensions konsistent gemischten eingestellt aus dem Zuführbehälter 18 bis 8, Boden 19, übergeben durch die Fenster 7 in den Zellen 3,4,5 und 6, in Form ihrer poslebrozhevogo Rest seiner durch eine Abgabevorrichtung 9, beispielsweise in einen Behälter (bin) zur Verwendung zurückgezogen perforiert als Biodünger. Das Gerät ermöglicht es Ihnen, von Altpapier, Verarbeitung Gemüse, Obst, pflanzliche Rückstände Gartengeräte, fäkale Bevölkerung, Gülle und Streu von Tieren und Vögeln zu entsorgen. Das Hydraulikventil 17 und der Verschlussdeckel 16 beseitigen die Wahrscheinlichkeit von Gerüchen in dem Raum, in dem die Maschine installiert ist. Wellen 11 und die Welle 20 sind abgedichtet und beseitigt Gerüche und Methan im Raum

Betrieb dieser Vorrichtung kann die Verbesserung der Umweltsituation um das Objekt schaffen, in dem die Maschine installiert ist. Mit seiner Rentabilität.

FORDERUNGEN

Haushaltsgerät Methangärung, umfassend ein Gehäuse mit Prallflächen angebracht Kammern zu bilden für saure, neutrale, alkalische und Methangärung kommuniziert Fenster für den Durchgang des Substrats von der Zuführeinrichtung zu der Entladungs ​​abwechselnd auf den oberen und unteren Wänden ausgeführt, dadurch gekennzeichnet, dass die Vorrichtung mit Mischelementen versehen ist, auf den Antriebswellen angebracht ist und sie konzentrisch Gestellen der Schalen angebracht, mit Lücken für die Zirkulation des Substrats zwischen diesen an den Ständern befestigt sind, und die Ladevorrichtung mit einer Verschlußkappe an der Oberseite und Wasserdichtung am Boden in extender Gefäß Interaktion mit der Kammer untergebracht vorgesehen Säuregärung durch den perforierten Boden ist der Behälter in der Welle angeordnet und mit einem angetriebenen Schleifelementen versehen.
