Erfindung
Russische Föderation Patent RU2068812

VERFAHREN ZUR KONZENTRATION VON BIOGAS

Name des Erfinders: Tumchenok VI
Der Name des Patentinhabers: Khabarovsk Werkzeugmaschinenwerk
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.07.19

Die Erfindung betrifft die Anreicherung von Biogas mit Abzug aus seiner Zusammensetzung von Kohlendioxid, Schwefelwasserstoff und Wasserdampf, wobei die ersten zwei Komponenten absorbieren protococcal Algen, Chlorella und Schwefelbakterien beispielsweise als Wasserdampf durch Kondensation abgetrennt wird. Das Verfahren kann in Kläranlagen der Landwirtschaft in der Entwicklung einer Proteinergänzung in Tierfutter verwendet werden. Die erfindungsgemässe an der Decke Faulbehälter gegeben, der mit einem Substrat-Zufuhrkanal und einem tangentialen Auslass Kanalsubstrat mit Biomasse. Auf dem Boden des Tanks weist radiale Rohre perforiert, Zusammenwirken mit gelochten ringförmigen Kollektor den Zirkulationskreislauf mit einem Ventilator bildenden Düse mit dem Gasraum des Kochers kommuniziert. Anreicherungsverfahren wird durch die Absorption von Verunreinigungen durch Mikroorganismen in dem Substrat Züchtung durchgeführt wird, und der Wasserdampf wird an der Kondensatoroberfläche des Zeltes kondensiert. Das Verfahren wird in einem kontinuierlichen Modus durchgeführt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine methanreiche Biogas - Technologie in dem Rückzug aus es von Kohlendioxid, Schwefelwasserstoff und Wasserdampf und kann in Futtermitteln auf Basis protococcal Algen, wie Chlorella - Protein-Vitamin - Ergänzung in Kläranlagen der Landwirtschaft verwendet werden , zu erzeugen.

Verfahren zur Gewinnung und Reinigung von Biogas , umfassend die Versorgung von einer Quelle eines Behälters und anschließende Behandlung mit der Kondensation von Wasserdampf, durch Verwendung der die Konzentration von Methan im Biogas nicht 65 bis 70 nicht überschreitet , die nicht ein solches Biogas als Brennstoff in Verbrennungsmotoren erlaubt [1]

Der Zweck der Erfindung im Biogas , die Konzentration von Methan zu erhöhen und befreit ihn von Verunreinigungen wird dadurch erreicht, dass die Biogasaufbereitungs wird durch wiederholtes seine Sprudeln durch die Substratschicht und in einem geschlossenen Kreislauf mit der Zugabe von frischem Biogas aus dem Kocher in den Behälter durchgeführt wird , wobei das Substrat kultiviert protococcal Algen und Schwefelbakterien ist, und das resultierende Wasserdampf wird abgetrennt, bedeckt Behälter durch das transparente Zelt dient Kondensationsfläche und damit zurück zum Substrat für Algen Bewässerung.

Protococcal Algen verbrauchen Kohlendioxid für die Konstruktion von Zellmaterial, und wobei es eine Zunahme der Konzentration von Methan im Biogas ist und Schwefelwasserstoff zu Schwefelbakterien wandeln die organischen Schwefel und letzteres wird als das Leistungselement Bakterien und Algen verwendet wird.

VERFAHREN ZUR KONZENTRATION VON BIOGAS

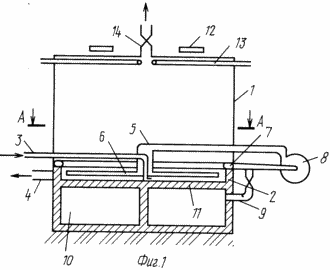

Fig. 1 zeigt eine Vorrichtung für den Prozess der Anreicherung von Biogas, Längsschnitt auszuführen; Fig. 2 Schnitt AA in Fig. 1.

Installation zur Durchführung des Verfahrens besteht aus einem transparenten tent 1, unter denen die erzielte Kapazität 2 Kanal 3 Substratversorgung und Kanal 4 Exhaust Substrat mit Chlorella, Biogas Zuführkanal 5 mit radialen Leitungen 6 und das Entfernen von Biogas als Ringsammler 7 mit dem Gebläse kommuniziert 8 und Rohr 9 Kochers 10, unter der Decke 11 Behälter 2 befindet sich das Zelt mit 2 Lampen von 12, platziert darüber und einem Kühler 13 montiert darunter, und Abflussrohr 14 reiches Biogas ausgestattet ist.

Beispiel
Verarbeitung von Biogas wird in dem Behälter 2 durch mehrere seiner Sprudeln bei Ablauf der radialen Rohre 6 durch die Substratschicht und in einem geschlossenen Zirkulationskreiskanal 5 mit dem Gebläse 8 mit der Zugabe von frischem Biogas durch ein Rohr 9 des Kochers 10, durchgeführt, wobei das Substrat kultiviert protococcal Algen und Schwefelbakterien ist, und die sich ergebende Wasserdampf wird durch eine Abdeckung 2 durch den transparenten Behälter tent 1 dient als Kondensationsfläche und zurück, wodurch an dem Substrat für Algenbewässerungs getrennt. Exhaust Substrat mit darin suspendiert ist protococcal Algen Kanalsubstrat 4. Als zurückgezogen geklärt Tiere und Geflügelprodukte mit lebenswichtig, dass durch den Kanal eingespeist 3. Die angereicherten Biogas, dessen Dichte wesentlich geringer ist als die Dichte von Kohlendioxid aus dem Zelt 14 durch eine Leitung 1 entfernt .

Bei der Berücksichtigung Algen protococcal Kosten von Kohlendioxid wächst seit mehr als 20 der Gesamtausgaben und damit die Kombination von Biogas Bereicherung der Herstellung des Futtermittelzusatzstoff verringert die Produktionskosten.

FORDERUNGEN

Verfahren zur Anreicherung von Biogas seiner Herstellung und Zufuhr von der Quelle eines Behälters und anschließende Behandlung umfasst, wobei die Behandlung des Biogases wird durch wiederholtes seine Sprudeln durch die Substratschicht und in einem geschlossenen Kreislauf mit der Zugabe von frischem Biogas aus dem Fermenter, mit einem Substrat in dem Behälter durchgeführt wird protococcal kultivierten Algen und Schwefelbakterien und das resultierende Wasserdampf dient Kondensationsfläche Behälters durch die transparente Zelt getrennt, bedeckt, und somit an das Substrat für Algen Bewässerungs zurückzukehren.
