Erfindung
Russische Föderation Patent RU2068397

Biokraftwerke

Name des Erfinders:. Tikhomirov AG; Matveev IK. Klimenoteva GV. Schukow AA. Scrubs LJ. Schukow AA. Nesterov GI. Panov AI
Der Name des Patentinhabers: Specialized Design Bureau und tehnologicheskooe territoriale Produktion spetsializirovannoogo Verkehrsverbund
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.07.12

Verbrauch: biologische Behandlung von Flüssigkeiten, Tier- und Abwasser Abfall in Bioenergieanlagen zur Biogasproduktion, Düngemittel und Strom. Die Vorrichtung besteht aus einer Sammlung von Bioenergie Rohschlamm 1, verbunden mit der Rohrleitung durch eine Pumpe und Trap 2 3 4 Vorwärmer Rohschlamm einen Schlamm mit Mischeinheit 5. Faul 8 hat einen mechanischen Rührer 9 Gärrest, berichtet seinem oberen Teil mit einem Gasbehälter 10. Sammlung-11 Neutralisator konsequent mit der Zentrifuge berichtet und mit einer Sammlung von 12-Luftsprudler 13. Die Pipeline mit Steuerventil 56 den unteren Teil des Kochers 1 8 mit einer Sammlung von Rohschlamm verbindet. Die Anlage weist eine Heizvorrichtung in dem Vorwärmer 4 und 8 und dem Kocher Anlagensteuerstation 14. Rührvorrichtung 5 Rohschlamm Vorwärmer 4 als Loch leitfähigen Kappe 22 ausgebildet, die mit der Leitung 17 verbunden ist des rohen Niederschlag. Die Elektrode 26 ist auf der Achse des Napfes montiert ist und als Schraubenblatt 28 mit einer Quelle 32 gesteuert Pulsleistung ausgelegt. 9 Kochers Rührwerksantrieb 8 als spiralförmige Schraube ausgebildet ist, die obere und untere Oberfläche der Klinge 48 ist mit einem Substrat 47 zur Immobilisierung von Mikroorganismen versehen. Der Schaft der Schraube 49 ist hohl, wobei der Hohlraum des Kochers in Verbindung steht. Die Erfindung ermöglicht ein technisches Ergebnis zu erzielen - die Steigerung der Produktivität, Hygienesicherheit und reduziert die Energiekosten.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der biologischen Behandlungsflüssigkeiten, tierischen Abfällen und Abwasser, insbesondere zur Bioenergie - Anlagen zur Herstellung von Düngemitteln, Biogas und Strom für den Bedarf der Pflanzen und Wohngebieten.

Bekannte Bioenergieanlage "Biogas-301C", im gut angelegt. "Mechanisierung und Elektrifizierung der Landwirtschaft", 1991, 12 N, p. 16-17.

Bioenergy Anlage umfasst eine Sammlung von Rohschlamm zugeordnete Leitung, durch eine Pumpe und Trap-Heizung Rohschlamm mit konischen Boden, ausgestattet mit einer Vorrichtung von Schlamm zu mischen und die damit verbundenen Pipelines durch Pumpen mit mechanischem Rührer Faulschlamm Gärung und den oberen Teil des Kochers Pipeline mit dem Gasbehälter kommuniziert und sbornikom- Ausgleichsbecken mit der Zentrifuge und mit einer Sammlung Luftsprudler in Verbindung steht, und der untere Teil ist mit einem Sammelrohr Rohschlamm, der Heizung Heizvorrichtung und dem Kocher und Installation Management-Tool kommuniziert.

Wesentliche Nachteile von Bioenergieanlagen sind die folgenden:

  • Vorrichtung wet cake Rühren Vorwärmer ähnlichen Antriebs Rührer Kochers bietet keine Desinfektions Präzipitat durch Coliforme, Salmonellen und andere pathogene Mikroorganismen und der rohe Rückstand erhitzt wird, erfordert den Verbrauch von großen Mengen an Energie und Aufheizzeit, beispielsweise durch Erhitzen des rohen Schlamm zu installieren bereitgestellt auf Temperaturen von 50-70 o C. erfordert es Inkubation von 23 Minuten bis 30 Stunden, um die Produktivität der Anlage verringert wird ;
  • Kochers Rührantrieb bietet keine Aufrechterhaltung der Homogenität des Mediums, da die toten Zonen darin ausgebildet sind, insbesondere konische Bodenkammer, das Bündel von Schlammablagerung von Sand und Verkrustung an der Spitze des Kochers.

Der Zweck der Erfindung, eine erhöhte Produktivität, sanitäre Sicherheit der Anlage und die Verringerung der Energiekosten.

Um die Aufgabe der Erfindung auf eine bestimmte Bioenergieanlage erreichen eine Sammlung von Rohschlamm zugeordnete Leitung , durch eine Pumpe und Trap - Heizung Rohschlamm, mit konischen Boden, ausgestattet mit einer Vorrichtung Sedimentmischung und die damit verbundenen Pipeline durch Pumpen Kochers mit einem mechanischen Rührer Gärrest, und der obere Teil Faul kommuniziert Rohrleitungen mit Gasbehälter und Empfänger-Entzerrung, berichtet konsequent mit der Zentrifuge und mit einer Sammlung Luftsprudler und seinem unteren Teil Pipeline über ein steuerbares Ventil mit einer Sammlung von Rohschlamm kommuniziert wird, die Heizung Heizvorrichtung und den Kocher und Installation Management-Tools, die Mischeinrichtung im Vorwärmer Rohschlamm als Loch leitfähiges Glas auf der Oberseite des Heizelements an die Leitung Rohschlamm und eine Elektrode auf der Pfannenachse angebracht verbunden festen ausgelegt, als Spiralklinge konstruiert und mit einer Quelle eines geregelten Pulsleistung verbunden ist, und das Rührwerk Kochers Antrieb als Schraubenschraube gebildet obere und untere Oberfläche der Klinge, die Mikroorganismen immobilisiert sind, wobei die Schraubenwelle mit dem Kocher hohl kommuniziere der Hohlraum hergestellt wird.

Darüber hinaus die Aufgabe der Erfindung, Perforierung des leitenden Glas Rührvorrichtung zu erreichen in der Mitte des Vorwärmers der Rohschlamm angeordnet ist; Antriebs Kochers Mischer wird als reversibler Gleichstrommotor ausgelegt.

Wenn Patent-Studien haben die beanspruchte Kombination von Merkmalen Bioenergieanlagen nicht gefunden, die Ziele der Erfindung zu erreichen. Aus der Analyse der Patent Studien kommen zum Schluss, dass die vorliegende Erfindung neu ist, wie in der Technik bekannt ist. Die vorliegende Erfindung beinhaltet eine erfinderische Tätigkeit, wie es für einen Fachmann nicht folgen dem Gebiet offensichtlich ist. Darüber hinaus ist die Erfindung gewerblich anwendbar ist, weil es in Kommunaltechnik für die Abwasserbehandlung verwendet werden können, sowie in der Landwirtschaft für die Behandlung und Desinfektion von Tierabfällen. Setup-Elemente können in Fabriken und Unternehmen von kommunalen Engineering ausgenutzt werden.

Biokraftwerke

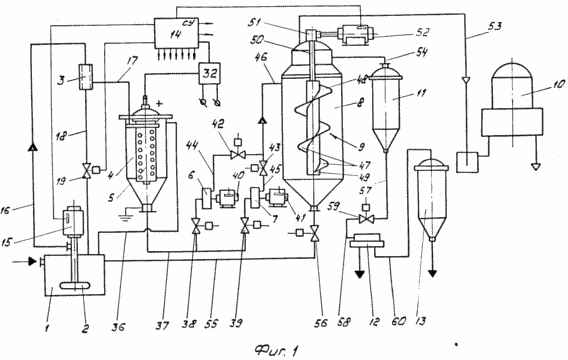

Fig. 1 zeigt schematisch eine Bioenergieanlage, allgemeine Ansicht

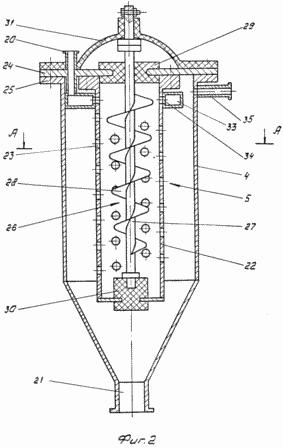

Fig. 2 einen Längsschnitt des Vorwärmers Rohschlamm

Fig. 3 einen Schnitt entlang A-A in Fig. 2.

Bioenergy Anlage umfasst eine Sammlung von 1 Beschickungsmaterial, wie rohe tierische Abfälle Schlamm oder Abwasser, Pumpe 2, Fallen 3, die Heizung 4, Rohschlamm mit einer Vorrichtung 5 Sediment Mischen, Pumpen 6, 7, Kocher 8 mit einem mechanischen Rührer 9 vergärbaren Schlamm Gasometers 10, Sammlung-Mittelwertbildner 11, die Zentrifuge 12, die Sammel-Belüfter 13, die Steuerstation 14, Antriebsventile installiert Prozessleitungen und elektrische Anschlüsse an die Steuereinheit.

Sammeleinsatzmaterial 1 ist ein Behälter aus Stahlbeton, in dem eine Pumpe 2 mit einem Elektromotor 15 mit der Steuerstation 14. Die Pumpe 2 ist mit einem Sackrohr 16 zugeordnet 3, ausgelegt um das rohe Retentatfraktion zu trennen. Falle 3 zugeordnete Leitungen 17 und 18 mit einem Heizer 4 und 1 mit der Sammlung von Beschickungsmaterial. Die Rohrleitung 18 wird durch Ventil 19 gesteuert.

Heizung 4 Rohschlamm ist ein metallischer elektrisch geerdeten Behälter mit konischen Boden mit einem Einlass 20 und Auslass 21 Düsen. Die äußere Oberfläche des Heizelements 4 ist mit einem Wärmeisolationsmaterial (nicht gezeigt) abgedeckt, um ein Austreten von Wärme von der Heizung zu verhindern. Der Vorwärmer 4 montiert ist Vorrichtung 5 für den Rohschlamm Mischen ist eine elektrohydraulische Vorrichtung als Loch leitfähigen Becher gestaltet 22 mit Löchern 23 an dem leitfähigen Ring 24 befestigt ist, elektrisch in Kontakt mit dem Flansch 25 der Heizeinrichtung 4 und der Elektrode 26. Die Löcher 23 befinden sich an Glas auf einem Schraubenlinie. Die Elektrode 26 ist eine leitfähige Stange 27, die 28 festen Spiralklinge ist, deren Rand die zusammen mit der Innenwand des perforierten leitenden Glas 22 eine variable Höhe Arbeitsspalt bildenden elektrohydraulischen Vorrichtung zu bilden. Die Stange 27 ist die Achse 22 auf dem perforierten leitenden Becher gegeben und ist in den oberen und unteren Abschnitten des leitenden Ring 24 und von der perforierten leitenden Kappe 22 durch Isolatoren 29, 30. Das obere Ende der Stange elektrisch isoliert 27 31 auf der Oberseite des Heizelements fixiert durch den wärmeisolierten Deckel 4 geleitet Rohschlamm mit Hilfe von Schrauben und Muttern. Die leitfähige Stange 27 ist elektrisch mit einer Quelle gepulster Stromversorgung 32 mit dem Ausgang der bekannten Konstruktion innerhalb des Spannungspulses 30 bis 50 kV gesteuert verbunden.

Einlass 20 von Rohschlamm Heizung 4 ist fest mit einem hohlen Ring 33 für den leitenden Glas perforierten Hohlring 22. Der Hohlraum durch Öffnungen 33 in Verbindung 34 verbunden mit dem Hohlraum 22 des perforierten leitenden Glas.

Weiterhin 4 in den Vorwärmer vorgesehen, um das rohe Präzipitat Tülle 35 durch die Leitung 36 kommuniziert mit einer Sammlung von einem Einsatzmaterial. Der Auslass 21 ist mit einer Leitung 37, über gesteuerte Ventile 38 und 39, die Haupt 6 und Sicherungs 7 Pumpen jeweils mit den Motoren 40 und 41 gesteuert durch Ventile 42 und 43 und die Leitungen 44, 45 und 46, die mit dem Kocher 8 mit einem mechanischen Rührer 9 fermentierbaren auszufällen. Die Haupt- und Backup-Pumpen 6 und 7 mit Elektromotoren 40 und 41 für ausgelegt sind Pump dekontaminiert und Rohschlamm mit einer Heizvorrichtung 4 in der rohen Schlammfaulung 8 vorgewärmt.

Digester 8 ist eine konkrete vertikal zylinderförmigen Behälter mit einem konischen Boden und Überlappung angeordnet sind. Der Tank ist mit einem Heizsystem (nicht bedingt gezeigt). Faul 8 für die anaerobe mikrobielle Fermentation Prozess vorher desinfiziert und vorgewärmte Schlamm und Biogasproduktion. Der Kocher 8 gelagerten Antriebs Rührer 9 als Schraubenschraube ausgebildet ist, die oberen und unteren Oberflächen mit dem Substrat 47 zur Immobilisierung von Mikroorganismen durchgeführt, beispielsweise vorgesehen, eine poröse Beschichtungsklinge 48, montiert auf der Hohlwelle 49, Zwischenwelle 50, ein Kegelrad 51 ein umkehrbarer Motor 52 und einen DC elektrisch mit der Steuerstation 14 verbunden. Der obere Teil des Kochers kommuniziert 8 Leitungen 53 und 54 mit dem Gasbehälter 10 und der Kollektor-Mittelwertbildner 11 bekannten Konstruktionen und seinem unteren Teil 55 durch die Leitung durch ein Ventil 56 mit einer Sammlung von 1 Beschickungen gesteuert kommuniziert.

Sammel Mittelwertbildner 11 konsistent kommuniziert Rohre 57 und 58 über ein steuerbares Ventil 59 mit der Zentrifuge 12 bekannter Bauart und durch die Leitung 60 mit einer Sammlung von 13-Belüfter bekannter Bauart. Sammlung-Luftsprudler 13 für die aerobe Behandlung von Abwasser aus der 12-Zentrifuge kommen.

Biogas in der anaeroben Vergärung von Fällung, wie Abwasser organische Stoffe enthalten, besteht hauptsächlich aus Methan und Kohlenmonoxid: 65-70% CH 4 und CO 2 zu 25-30 Vol-%.

4,2% CO, 1% N, 0,3% O 2, und bis zu 1,5% verschiedener Kohlenwasserstoffe und geringe Mengen an Schwefelwasserstoff H 2 S: Außerdem können in geringen Mengen vorhanden Biogas und andere Komponenten sein ,

Überdruck am Austritt des Kochers Biogas 8 liegt im Bereich von 200-400 mm Wassersäule Biogas hängt von der verwendeten Temperatur und der Fermentationsmodus beträgt typischerweise 33-35 o C bei mesophilen und 53-55 o C bei thermophilen Verdauungsmodus. Nutzwärme der Verbrennung des Biogases in der Regel nicht weniger als 20 MJ / m 3 und verwendet wird , beispielsweise in Motoren Biogaserzeuger von Strom und Wärme.

Bioenergie-Anlage arbeitet wie folgt.

Im Zusammenhang mit der Verschärfung der Hygieneanforderungen an die Faulschlamm, wenn in der Landwirtschaft, die Notwendigkeit für die Dekontamination von Sedimenten, die durch thermophile anaerobe Vergärung erreicht werden kann. Jedoch aufgrund der Energieintensität des Prozesses und die Verschlechterung der Eigenschaften vodootdayuschih thermophilen Faulschlamm wird das Verfahren derzeit nicht in Europa und Amerika eingesetzt.

Abwasser, Abfall Vieh zeichnet sich durch hohe Verkeimung gekennzeichnet (10 7 -10 8 Stk. / 100 ml).

Die primären Ansiedler konzentriert Pathogene wie Coliforme, Helminth-Eier, Salmonellen und andere Krankheitserreger.

Die vorgeschlagene Bioenergieanlage bietet Desinfektion von Abwasser und tierischen Abfällen aus den Vorklärbecken kommen (nicht dargestellt) in der Sammlung von 1 Einsatzmaterialien.

In Übereinstimmung mit dem Steueralgorithmus der Station 14 steuert die Steuersignale, die Pumpe 2 in der Ansammlung 1 Einsatzmaterial zu wechseln, eine Quelle 32 gesteuert gepulste Leistung, Impulse mit hoher Spannung zu erzeugen, zB Spannung 50 kV, die Hauptpumpe 6 mit Öffnungen mit einer vorbestimmten Verzögerung, gesteuerte Ventile 38 und 42 des Rührwerks 9 Kochers 8, wird die Drehung des Rührwerks 9 die niedrigsten möglichen Wendungen bieten zu fahren, zum Beispiel, 5,10 vol. / min (Ersteinrichtung Betrieb Schritt).

Die Förderpumpe 2 wird in die Falle 3 gepumpt, wo es um die Trennung in Fraktionen erfolgt.

Große Fraktionen 18 ein hohes spezifisches Gewicht durch das Rohr mit zurück regelmäßig zu einer Sammlung von einem Rohstoff, und der flüssigen Fraktion mit kleinen Einschlüssen durch die Rohrleitung 17 in den Vorwärmer 4 Rohschlamm. Die flüssige Fraktion mit kleinen Einschlüssen von organischen Substanzen durch den Einlaß 20, Hohlring 33 mit den Löchern 34 in den perforierten leitenden Glas 22 elektroVorrichtung 5, in dem der Rohschlamm elektrogidravlichespkaya Verarbeitung zugeführt. Bei der Aufnahme mit der Elektrode 26, einem positiven Impuls von Hochspannung mit einer Frequenz, Pulswiederholungs vorbestimmten im Betrieb bildenden Spalt auftritt helikalen Funkenentladung zwischen der oberen Klinge 28 und der Innenfläche des perforierten leitenden Kappe 22, der Funke in Höhe von der Spitze der Klinge ausbreitende 28 in ihre Boden, durch eine hohe oder sehr hohem Druck (elektro Schock), hohe oder extrem hohen Temperaturen begleitet. Die Kanäle der Funkenentladung auftritt und Plasma hydrodynamischen Ultraschallfeld. Unter dem Einfluß dieser Faktoren wurde der rohe Niederschlag durch die Löcher 23 in der Heizkammer 4, in dem eine intensive Durchmischung und Erhitzen der rohe Rückstand Feinmahlung und Pelletfraktionen aus der Desinfektion von Pathogenen, Helminthen Eier, Salmonellen und andere Krankheitserreger ausgeworfen. Unter dem Einfluss der flüssigen Fraktion elektro Schock mit kleinen Einschlüssen von organischen Substanzen in transformierten zhidkotekuschuyu Umwelt.

Wenn darüber hinaus eine Funkenentladung von Wasser in Wasserstoff und Sauerstoff zerlegt wird, wirkt auf Mikroorganismen, deren zelluläre Strukturen zu verbrennen.

Die Dauer der Behandlung von Rohschlamm in den Vorwärmer 4 kann innerhalb von 10-30 Minuten durchgeführt werden, was die Produktivität der Anlage steigt.

Bei Überlauf Heizung 4 zhidkotekuschaya Mittwoch teilweise abgelassen durch die Leitung 36 zu einer Sammlung von 1 Einsatzstoffe behandelt. Nach einer vorgegebenen Behandlungsdauer von Rohschlamm in den Vorwärmer 4 zhidkotekuschey bulk des Mediums durch den Auslaß 21, Leitungen 37, 44, 46 an die Primärpumpe 6 in den Kocher 8 gepumpt, in dem die mesophile (33-35 o C) anaerobe Verdauung Methan zhidkotekuschey ist Umgebung, in der Heizung 4 vorbehandelt.

Der Kocher 8 anaeroben Abbau organischer Stoffe mikrobieller Gemeinschaften durchgeführt, die die Nahrungskette primären und sekundären Anaerobier aus Biogas Freisetzung bilden, die durch Leitung 53 tritt in den Gastank 10.

Bei der Aufnahme zhidkotekuschey Medium im Fermenter 8 wird kontinuierlichem Mischen Rührer 9 zhidkotekuschey Umgebung für seine gleichmäßige Verteilung über das Volumen des Zellstoffkochers 8 und verbessern den Kontakt des Fermentationsmediums mit immobilisierten Mikroorganismen durchgeführt, die auf dem Substrat platziert 47 Fläche 48 Schraubenschnecke, wodurch Anaerobier und immobilisierten Mikroorganismen (Bakterien Methan-) schnell organische Substanz mit der Freisetzung von Biogas zu zersetzen.

Um die Leistung und Effizienz der Biogasproduktion in ganz Installationsumgebung verbessern Rühren zhidkotekuschey 8 Kochers sowohl im Uhrzeigersinn durchgeführt und gegen den Uhrzeigersinn durch den Motor 52 VDC.

Beim Bewegen zhidkotekuschey Medium nach oben Spiralschnecke erreicht Spiraldrallströmung Schaufel 48, wobei ein Teil des Mediums durch Hohlwelle 49 nach unten bewegt wird, und der andere Teil mit dem Schaum gegossen durch die Rohrleitung 54 in die Sammel-Mittelwertbildner 11 wird der Mischvorgang wiederholt durchgeführt, Geschwindigkeit Rührwerk 9 experimentell bestimmt werden durch Fermentationsverfahren zur optimalen Schutz.

Wenn zhidkotekuschey Medium Abwärtsspirale auger Medium durch den unteren Abschnitt der Hohlwelle fließt bewegenden 49 und steigt durch den oberen Abschnitt der Hohlwelle schimmerndes 49, und das Medium den Kontakt mit der Klinge 48, fällt auf eine Spirale nach unten, eine spiralförmige Drehung zhidkotekuschey Umgebung bildet, wird der Mischvorgang durchgeführt wird zyklisch.

Es ist zu beachten, daß die Bewegung nach unten Kochers zhidkotekuschey Medium 8 wird ausgeführt, wenn es geladen wird, und beim Bewegen nach oben Medium Kochers 8

wann wird es in die Sammel-Mittelwertbildner 11 entladen.

Ausfüllung Ausgleichssammler 11 durch einen Pegelsensor gesteuert wird (nicht gezeigt). Bei Erreichen einer vorgegebenen Pegel zhidkotekuschey Umgebung in den Sammelausgleichssteuersignale 11 zum Öffnen des Ventils 59 und schaltet die Zentrifuge 12. Zhidkotekuschaya Medium der Leitungen 57 und 58 in die Zentrifuge 12 zugeführt, wo die Umwelt in Schlamm und Abwasser-Sammel in 13-Luftsprudler getrennt ist.

Belüften in einer Sammlung bekannter Luftsprudler 13 wird durch Einblasen von Luft oder technischer Sauerstoff in den unteren Hohlraum 13 des Sammel-Belüfter für die Abwasserbehandlung durchgeführt. Abflusses aus dem Buch-Luftsprudler 13 entladen entweder an Schlamm Betten für den Einsatz in der Landwirtschaft oder in Verbindung mit Gülle aus der Zentrifuge 12 sind auf die Sammlung von 1 Rohstoff für die vollständige Zersetzung von organischen Stoffen zhidkotekuschey Umwelt zurückgegeben.

Für Routinekontrollen Kochers 8 und Anwendung von immobilisierten Mikroorganismen auf einem Substrat 47 Schraubenblätter 48 den Mischer 9 auf die Steuersignale von der Steuerstation 14 Antrieb öffnet das Ventil 56 und durch die Leitung 55 zhidkotekuschuyu Mittwoch zu einer Sammlung von 1 Einsatzmaterial übertragen, während zhidkotekuschuyu Umgebung nach unten Kochers Spiralschnecke bewegt Antrieb Mischer 9.

Somit wird die vorgeschlagene Bioenergieanlagenkonstruktion für die Erreichung des Ziels, die Leistung der Erfindung, sanitäre Sicherheit der Anlage zu verbessern und die Energiekosten zu senken.

Technische und Wirtschaftlichkeit von Bioenergieanlagen ist, dass dank einer neuen Reihe von wesentlichen Merkmale durch das Ziel der Erfindung ist vorgesehen, insbesondere die Leistung der Verarbeitung von Rohschlamm tierischen Abfällen oder Abwasser durch den Einsatz neuer Geräte, elektrohydraulische Vorrichtung und der Spiralschnecke zu verbessern, die Intensivierung der Prozesse der Dekontamination und Methan Fermentation bei einer gewissen Einsparung von Energiekosten.

Die Energiekosten für die Betätigung elektrohydraulischen Vorrichtung in den Vorwärmer 4 nicht übersteigt 0,5 kWh auf 1 m 3 des behandelten Mediums.

Verwendung von elektrohydraulischen Vorrichtung bioenergetischen Installation reduziert im mittleren Energiekosten zhidkotekuschey Kochers 8 durch Verringerung der Dichte des Mediums im Vorwärmer 4 wird das Erhitzen durchgeführt wird durch den Betrieb einer elektrohydraulischen Vorrichtung zu mischen.

Ferner sind elektroGeräteUmgebung Mischen wesentlich Reibungskoeffizienten der Innenwand der Hülle aus Rohschlamm Vorwärmer 4 reduziert, was die Belastung der Pumpen zum Pumpen des Mediums aus dem Vorwärmer 4 bis 8 Kochers verringert.

FORDERUNGEN

1. Bioenergie-Anlage eine Sammlung von Rohschlamm, gekoppelt Rohr durch eine Pumpe und Trap-Heizung Rohschlamm mit einer Vorrichtung zum Mischen von Schlamm und mit angeschlossenen Rohrleitungen durch Pumpen Kocher einen mechanischen Rührer fermentierte Schlamm mit, verbunden durch Rohrleitungen an die Spitze des Kochers Gastank und Kollektor-Mittelwertbildner in Reihe mit der Zentrifuge und mit einer Sammel-Belüfter Rohr mit einem gesteuerten Ventil verbindet den unteren Teil des Kochers mit der Sammlung von Rohschlamm, der Vorrichtung zum Erwärmen der Heizung und dem Kocher und einbauen Steuerstation, wobei die Mischvorrichtung in den Vorwärmer der rohe Niederschlag als Loch soll mitgeteilt leitfähiges Glas, auf der Oberseite der auf den Pfannenachse montiert an der Leitung Rohschlamm und einer Elektrode verbunden Heizer befestigt ist, wird als eine Spiralklinge konstruiert und eine Quelle gepulster Leistung, Antriebs Rührwerks Kochers als Schraubenschraube gebildet gesteuert, wobei die oberen und unteren Flächen der Schaufel die mit dem Substrat für die Immobilisierung von Mikroorganismen vorgesehen ist und die Spindelwelle ist hohl ausgebildet, kommuniziert der Hohlraum mit dem Zellstoffkocher.

2. Anlage nach Anspruch. 1, dadurch gekennzeichnet, daß die Perforation leitende Glas Rührvorrichtung in der Mitte des Vorwärmers der Rohschlamm gelegt.

3. Installation nach den Ansprüchen. 1 und 2, dadurch gekennzeichnet, dass der Antrieb Kochers Rührwerk als reversibler Gleichstrommotor ausgebildet ist.
