Russische Föderation Patent RU2092458

Installations-Verarbeitung fäkale Abwasser in Biogas

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.12.08

Verbrauch: anaerobe Abwasserbehandlung mit Biogas. Das erfinderische System zur Rückführung des Fäkalabwassers in Biogas enthält Sandfang, Gehäuse durch eine Trennwand geteilt in eine Säure und Methan Gärraum unter Sammlungen Maische gelegt, Mikrofilter, Böden, im oberen Teil der Kammer angeordnet, um eine Gasbehälter, Behälter für kommerzielle bilden Biogas Regressionskammer und Methanisierung Säuregärung, hergestellt in einer Mine, getrennt durch horizontale Trennwände in Abschnitte mit granularen Medien gefüllt, mit Pulsatoren, Gasdüsen und Ausgangsstrahl bubblers mit diesen Düsen kommuniziert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf anaerobe Abwasserreinigung mit Biogas und kann zur topischen Reinigung von fäkalen Abwässer von Wohngebäuden und Wohnanlage genutzt werden.

Bekannte Anlage für die zweiphasige anaerobe Zersetzung von kohlenstoffhaltigen Materials, das eine Säure und Methanfermentationskammer des US - Patents 4696746, Cl enthält. -SO 2 F 11/04 1987

Der Nachteil dieser Einrichtung ist eine geringe Konzentration von Methan im Biogas.

Das nächste Analogon der Erfindung ist eine Anlage zur Aufbereitung von fäkalen Abwässer in Biogas Sandfang enthält, den Fall mit den technologischen Rohrleitungen, in die Kammern durch eine Trennwand geteilt sauer und Methanfermentation unter ihnen mit platziert und Maische miktrofiltry Sammlungen [1]

Aufgabe der Erfindung ist es, die Konzentration von Methan im Biogas zu erhöhen.

Das Problem wird dadurch gelöst , daß eine bestimmte Pflanze mit Strahlen im oberen Teil der Kammer zu bilden Reservoire Gas platziert ausgestattet ist; horizontale Trennwand im oberen Teil des Körpers installiert ist, einen Behälter für kommerzielle Biogaskammern Säuregärung Regression und Methanisierung zu bilden, in Form von Gruben gebildet, die durch horizontale Trennwände in dem Abschnitt mit körniger Medien mit Pulsatoren, Gasauslassdüse und kommunizieren miteinander Überlaufrohr gefüllt getrennt mit ray bubblers, und der obere Teil der Regressionsfermentationssäurekammer mit einer Sammlung von Maische Säuregärung Kammer und der Gaskapazität dieser Kamera kommuniziert, kommuniziert Methanisierung Kammer mit einer Kammersammlung Gebräu aus Methangärung und Kapazität für kommerzielle Biogas und Strahl mit der Gasauslassdüse Kammer in Verbindung bubblers sauer Regression Fermentation und Methan Gärbehälter von Gaskammern.

Wenn Fett und Faser Desintegration in Säuregärungskammer gebildet Fettsäuren (Essigsäure, Ameisensäure, Propionsäure, etc.) und Alkohole (Methanol, Ethanol und dergleichen. P.) in Form von flüchtigen Produkten, die die Lebenstätigkeit der Bakterien hemmen, die Proteine ​​zu zersetzen und Kohlenhydrate, insbesondere die Zersetzung des letzteren. Ein Komplex ist von Gasen gebildet ist, die Kohlendioxid, Schwefelwasserstoff, Ammoniak und Methangärung in der Kammer, wenn die Hohl Proteine. Hydrolyse des gebildeten Komplexes Hydrat und Ammonium druuglekisly Ammoniumhydroxid einer schwach alkalischen Reaktion und mit Unterdrückung Lebensaktivität von Milch- und Buttersäurebakterien Zersetzen Fetten und Fett und Bakterien Kohlenhydrate und daher die Gasströme zugeführt, die Methanisierung Kammer, in der Kohlendioxid wieder zu Methan abbau Verwendung als Katalysator den Wasserstoff in den sauren Kammern und Regressionssäuregärung erzeugt. Entfernung von methanogens Existenzgrundlagen Wiederherstellungsprozess von den Auswirkungen der flüchtigen Fettsäuren und Alkohole, Ammoniumhydroxid die Methanbakterien ermöglicht die enzymatische Zersetzung von Wasser in Wasserstoff durchzuführen und Sauerstoff, die durch enzymatische Hydrolyse ermöglicht Methan Masse wesentlich größer ist als die Masse des aschefreien organischen Substanz zu erhalten. Auffälligen bei der enzymatischen Hydrolyse Sauerstoff oxidiert Schwefelwasserstoff in dem organischen Medium, das die Qualität des Biogases erhöht. Genommen vergrößert sich auch die Methankonzentration in dem Biogas.

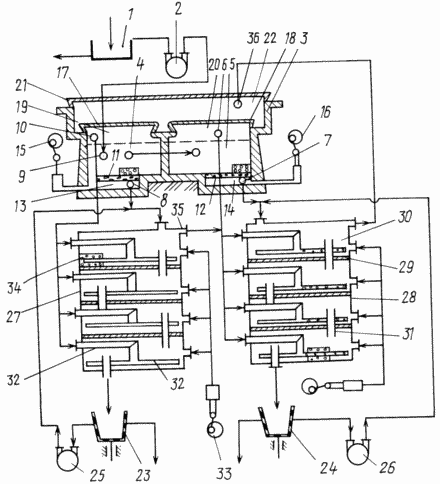

Die Zeichnung zeigt eine schematische Darstellung fäkal-Verarbeitungs Abwasser in Biogas.

Installations-Verarbeitung fäkale Abwasser in Biogas

Die Installation besteht aus einem Sandfang 1, das Dispergiermittel 2, Block 3, die durch eine Trennwand geteilt in die Kammern 4 und 5, die jeweils von Säure und Methanfermentation mit den technologischen Rohren 10. Juni ausgeführt mit falschen Böden 11 und 12 und platziert unter Sammlungen Maische 13 und 14 mit Pulsatoren 15 versehen, und 16, die Unterseite der Balken 17 und 18 und an der Spitze, einen Gasbehälter 19 und 20 der horizontalen Trennwand 21 gazonepronitsiaemogo Material in dem oberen Gehäuse 22 bildet einen Behälter für den gewerblichen Biogas gebildet wird. Die Installation Maische nachgeschalteten Mikro 23 und 24 und zusätzliche Dispergiermittel zur Verfügung gestellt und 26 Set 25 ist mit Kameras 27 und Regressionssäuregärung Methanisierung 28, hergestellt in Form von festen horizontalen Wellen mit Schikanen 29 bilden Abschnitte 30, miteinander Überlaufrohr 31 in Verbindung steht, die Pulsatoren 33 und körnig Last 34 in festen Zwischenwänden 29 der Abschnitte 30 und die Regressionskammer Fermentation 27 Säure mit einer Sammlung von 14 Maische Säuregärung Kammer an der Spitze kommuniziert und dem Gastank 19 der Kammer 4 mit bubblers 32 jedes Abschnitts mitgeteilt 30 und der Kamera 28 Methanisierung mit einer Sammlung von 13 Brühkammer 5 Methangärung und Strahl bubblers 32 mit dem Gasauslaßrohr 35 Regressionssäuregärung Kammer 27 und Ausgangskammer mit dem Gas Methanisierung Kapazität für 22 kommerzielle Biogas 28 kommuniziert mitgeteilt mitgeteilt.

Installations-Verarbeitung fäkale Abwasser funktioniert wie folgt

Abströme zu erwärmenden 32-38 o C, geben Sie den Sandfang 1, bei dem Abscheiden mineralischer Verunreinigungen getrennt und zugeführt an den Generator 2, in dem die akustische Schock, Scher- und Verreiben Effekte Suspension mit dem wäßrigen Medium und die Bildung Substrat pulverisiert homogenisiert wird . In der Säuregärungskammer 4 unter dem Einfluss von Öl-Milchsäurebakterien und Fettabbau auftritt Cellulose zu flüchtigen Fettsäuren (Essigsäure, Ameisensäure, etc.) und Alkohole (Methyl-, Ethyl- usw.), die 19 in dem Gasbehälter ansammeln. auf den doppelten Böden von 11 in Gegenwart von granularen Verfüllung ist eine weitere Verfeinerung von Suspensionen unter dem Einfluss der vom Pulsator erzeugte Pulsation 15, zur gleichen Zeit, die die Blockade des Wohnteil des Bodens 11 beseitigt und stellt einen Durchgang in der Sammlung der Maische 13 und dann die Kammer 27 Regression Säuregärung. Gleichzeitig wird durch die Leitung 10 aus dem Gasbehälter 19 in der Regressionssäurefermentationskammer 27 durch Einblaseinrichtungen 32 empfängt Strahlung flüchtige Fettsäuren und Alkohole und deren Zerfall tritt Kohlendioxid, Wasserstoff und andere gasförmige Verunreinigungen zu bilden. Ray Bubblers 32 haben einseitig horizontale Einlässe, die eine Drehbewegung der Maische und Schleif Suspensionen granularen Medien 34 und trägt zur Verfeinerung der Arbeit der sequentiell Pulsator 33. Maische liefert fließt von oben nach unten auf das Überlaufrohr 31, die hintereinander stellt, t. E. Die Verwendung von vorgelagerten Metaboliten des Lebens Mikroorganismen, die für die Versorgung der Mikroorganismen stromabwärtigen Abschnitt 30 mit dem gleichzeitigen Erschöpfung der Nährstoffe Maische Nahrung. Die Schlempe mit suspendierten Mikroben 23 tritt in die Mikrofilter zum Trennen Suspensionen, in denen 25-Dispergierer pulverisiert und zu der Eingangskammer 27 in dispergat Regressionssäuregärung. Despergirovanie Membranen tritt mit der Zerstörung von Bakterien, die mit der Freisetzung von Nukleinsäuren, Enzyme, Spurenelemente, Vitamine, Pflanzenverstärkungs Verfahren ist, dass in der Kammer 27. Die Kammer 4 der Fermentationsmaische Säure in die Kammer 5, in dem tritt die hydrolytische Abbau von Proteinen und Kohlenstoffe. Wenn Ammoniak Zerfalls Protein gebildet, was wiederum das Aussehen einer Maische aus Ammoniumhydroxid und Ammoniumbicarbonat, das 5. Maische Kohlendioxid während der Zersetzung organogens und Methangas gebildet eines alkalischen Reaktionsmediums in die Kammer schaffen, bereitstellt, die 20 in dem Tank gesammelt wird und von dort durch die Rohr 6 wurden sie in der radialen Kammer 28 Bubbler 32 Methanisierung genommen. Gleichzeitig 14 der Sammelleitung 7 durch die Maische ausgewählt sind, die mit dem oberen Abschnitt zugeführt wird 28. In der Kamera 30 sind die 29 Partitionen in Gegenwart von granularen Boot 34, zusätzlich zu dem Puffer chopper sind die methanogenen, Kohlendioxid Reduktion zu Methan zu immobilisieren stattfindet als Katalysator ein Wasserstoff Eindringen durch die Verwendung durch das Rohr 35 Kamera 27 Regressionssäuregärung in den Bubbler 32 Kamera 28 Methanisierung. Unbeeinflußt Metaboliten Buttersäure Milchsäurebakterien erhöht die biologische Aktivität und liefert metagenov enzymatische Zersetzung von Wasser in Wasserstoff und Sauerstoff. Sauerstoff oxidiert Schwefelwasserstoff zu dem organischen Medium, das ein Spurenelement, Ernährung für methanogens und Wasserstoff während der enzymatischen Hydrolyse freigesetzt wird, sorgt für die Rückgewinnung von Methan Kohlendioxid. Die enzymatische Hydrolyse intensivierte Arbeit Pulsator 33 und die Rückkehr der Biomasse nach Abtrennung in miktrofiltre 24 und Quetschen Dispergierer 26. Die entstehende Gase bewegt werden von den unteren Abschnitten 30, 28 in der darüber liegenden Kammer durch Überlaufrohre 31 von oben entladen werden und durch das Rohr 36 füllt die Kapazität von 22 kommerziellen Biogas mit einem Methangehalt abdecken 95-98% 17, 18 und die Trennwand 21, gleichzeitig mit dem Gasbehälter 19, 20 und 22 Wärmeisolatoren für biologische Prozesse in den Zellen 5 und 4 sind, daß gewährleistet die Stabilität der Temperatur innerhalb eines Grad akzeptiert. Empfang von Abfällen in Sandfang 1 und dispergata Substrat durch das Rohr 9 in die Kammer 4 Säuregärung fortgesetzt.

FORDERUNGEN

Anlage zur Aufbereitung von fäkalen Abwässer in Biogas Sandfang enthält, den Fall mit den technologischen Rohrleitungen, die durch eine Trennwand in Kammern unterteilt sauer und Methanfermentation mit platzierten unter Sammlungen Maische und Mikro, dadurch gekennzeichnet, dass vorgesehen ist, mit Balken im oberen Teil der Kammer platziert in Form von Minen, getrennt durch horizontale Trennwände in den Abschnitt gefüllt mit körnigem Medium mit Pulsatoren, Gasausgangsanschlüsse und Meldungen für die Bildung von Gastanks, horizontale Trennwand im oberen Teil des Körpers installiert ist, einen Behälter für kommerzielle Biogaskammern Säuregärung Regression und Methanisierung, hergestellt zu bilden zusammen Überlaufrohr mit radialen bubblers und der obere Teil der mit einer Sammlung von Kammer Fermentationsmaische Säure kommuniziert Gärung Regressionskammer Säure und der Gaskapazität dieser Kamera, die Methanisierung Kammer mit einer Kammer bubblers Sammlung Gebräu aus Methangärung und Kapazität für kommerzielle Biogas und Strahl mit Gas kommuniziert Auslaufdüse Kammer Säuregärung Regression und Gaskapazität der Methangärung Kammer.
