Erfindung
Russische Föderation Patent RU2088543

Die Nutzung BIOMETANOVAYA INSTALLATION

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.06.30

Verbrauch: recycle fäkal-Hausmüll (FBS), feste Abfälle (MSW) mit der Entwicklung von Biomethan und die Intensivierung des Lebens methanogens Einführung von Low-Level flüssige radioaktive Abfälle (LRW) und kann in der Kernheizkraftwerken verwendet werden, auf der Grundlage des nuklearen U-Boot und Wasserflotte für Forschungsreaktoren. Das erfindungsgemässe Substrat nach der Fermentation von TBT in PBS, und die Zellen 5, 6, 7 und 8 die Säure, regression Säure, neutral, alkalische Gärung fermentierten Maische entfernt wird und die Kammer 9 der Methanfermentation. Maische wird hinzugefügt, um die geringe Aktivität LRW methanogenesis in den Abschnitten 17 zu verstärken, während Biogasgebläse 18 durch perforierte Trennwände 12 und 11. Die Düsenschicht Immobilisierung Maische fließt nach unten entlang der Fallrohr Tassen 19 und 20. Die Biomasse ist das Spülen in den Mikrofilter 21 und dem Trägheits disintegrate in der Pumpe 22 abgetrennt. Drehung des Rotors Flüssigkeit von den Mulden durch den Ringspalt zwischen den Stäben, die mit den freien Enden abgeführt. Hydrodynamische Druck in den statischen Schalter, solche Transformationen werden wiederholt durchgeführt, was zu einer Erwärmung der Flüssigkeit. entstehen zwischen den Rotorkernen und Hohlräume im Vakuum ein Paar von Fluid zu bilden. Vibrieren der freien Enden der Stangen erhöht die Intensität der hydrodynamischen Kavitation und thermische Effekte auf shell methanogens auf Desintegration von physiologisch aktiven Substanzen und Enzyme, die für die Zersetzung von Wasser in der Kammer 9 der Methanfermentation zu lösen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Entsorgung von Fäkalien und Hausmüll (FBS), feste Abfälle (MSW) mit der Entwicklung von Biomethan und die Intensivierung des Lebens methanogens Einführung von Low-Level flüssige radioaktive Abfälle (LRW) und kann in der Kernheizkraftwerken verwendet werden, auf der Grundlage der atomaren U - Boot und Oberfläche Navy Forschungsreaktoren.

Bekannte NCU mit einem Dispergiermittel Herstellung des Substrats kommuniziert Sammlungen von PBS und MSW und einem Wärmetauscher es und anschließende Gärkammern Säure, Regressions sauer, neutral, alkalisch und Methanfermentation, der mit Rührvorrichtungen und Immobilisierung Düse zu erwärmen enthält, und die Pumpenverdrängung des Substrats und der Maische, in dem das Fehlen einer ausreichenden Stabilisierung der Temperatur in der Kammer methanogens und Temperaturschwankungen nicht pro Tag von mehr als 1 ° C sein, was die Effizienz der Einheit reduziert.

Die Nutzung BIOMETANOVAYA INSTALLATION
Die Nutzung BIOMETANOVAYA INSTALLATION

NCU enthält eine Sammlung von 1 mit PBS und Kompilation 2 MSW ein Dispergiermittel 3 und Wärmetauscher 4 und das Substrat mit einer Kamera von 5 sauer berichtet, 6 Regression sauer, 7 neutral und 8 alkalische Gärung und den letzten Biogas und Maische mit der Kammer 9 von Methan mitgeteilt Fermentation, die Kamera 5, 6, 7 und 8 sind mit einem Rührer 10 und Immobilisierung Befestigungs 11, wobei die Kammer 9 Methanfermentation vorgesehen mit Schikanen mit Perforierungen 12 Siebpartie 13 und auf der Achse der Kammer 9 der Methangärung montiert ist, die Antriebswelle 14 mit Flügeln 15 und -scheiben 16 die 16 Räder mit perforierten Trennwänden 12, Formularabschnitt Blasen 17 mit den 18 Gebläse kommuniziert, dem Abschnitt 13 miteinander Fallrohre mitgeteilt 19 und 20 und der unteren Kammer 9 des Methangärung mit Trägheitsmikro 21 und die Pumpe 22 mit einer spiralförmigen mitgeteilt Gehäuse 23 mit Düsen 24, Saug- und 25 Entladungs ​​montiert in dem Gehäuse 23, einen Rotor 26 mit Schaufeln in Form von Vorsprüngen 27 und Ausnehmungen 28 mit Austrittsöffnungen 29 an der Seitenfläche, wobei der Ringspalt 30 zwischen dem Gehäuse 23 und dem Rotor 26 sind festgelegt Kerne 31 alternierende mit ihren freien abwechselnden Enden 32 gegenüber dem Ringspalt 30 zwischen dem Gehäuse 23 und dem Rotor 26 und der Pumpe 2 in ihre Düsenaustritts kommuniziert 25 mit oberen Kammer 9 Methangärung und Mikrofilter 21, um überschüssige Biomasse in Verbindung mit der Kammer 33, der Pyrolyse mit einem Transportorgan 34 Top 35 und Boden 36 der Trocknungs Pyrolyse Zweige und unter dem falschen Boden 37 ist Feuerungen 38, auf Biomethan mit der Kammer 9 von Methangärung und Pyrolysekammer 33 kommuniziert mit dem Koksbehälter 39 feste radioaktive Abfälle (SRW) berichtet, platziert.

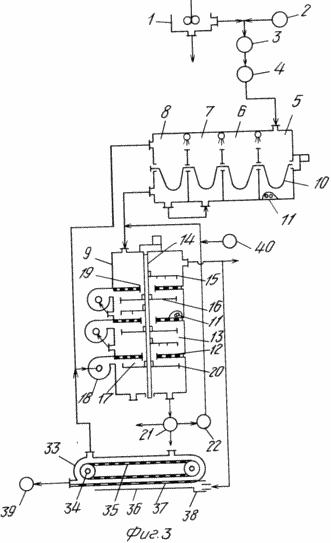

1 zeigt eine Pumpe, einen Längsschnitt; Figur 2 Querschnitt AA in Figur 1; Abbildung 3 Abwrackprämie biometanovoy Einheit (NCU).

UBC funktioniert wie folgt

FBS geben Sie die Sammlung von 1 und von Mineraleinschlüsse in der Sammlung von festen Abfällen gesammelt 2 für Kohlenstoff Abfall (Abfall, Lebensmittelabfälle, etc.) befreit. PBS und in einer MSW 3 -Substrat Disperser Aufschlämmungen mit der Konzentration von 5,1% und das Verhältnis von Kohlenstoff, Stickstoff und Phosphor in dem Bereich von 100 Herstellung von: 5: 1. Das Substrat wird in Wärmetauscher 4 auf 36-38 o C erhitzt und anschließend in den Kammern 5, 6, 7 und 8 ist die Vorrichtung 10 unter Rühren in Gegenwart von Immobilisierung der Düse 11 Nedobrod alkalische Gärraum fermentiert 8 in die neutrale Gärraum bewegt 7 einen leicht alkalischen Umgebung zu erhalten , für Konto Ammoniumhydroxid und Ammoniumbicarbonat. Mash der alkalischen Gärraum 8 tritt in die Kammer 9 von Methangärung und Downflow-Gläser 19 und 20 fließt von oben nach unten, und in der Maische stammt aus der Sammlung von 40 geringer Aktivität LRW hinzugefügt, um die Methanbildungsaktivität zu intensivieren. Biogas aus Alkalifermentationskammer 8 durch Gebläse 18 Abschnitt bläst 17 durch die Lochblende 12 und die Maischeschicht mit dem Befestigungs 11. Außerdem zurückgezogen Immobilisierung Biogas aus den Gebläsen 18 und 13 des vorhergehenden Abschnitts bewegt werden durch die Maischeschicht 13 in einem nachfolgenden Abschnitt mit Kohlendioxid Erschöpfung und Wiederherstellung ihrer geblasen Methan. Vom Boden der Kammer 9 Methanfermentationsmaische, mit suspendiertem alten und toten Zellen methanogens, in Zentrifugal-Mikrofilter 21 entnommen Trennung zu Biomasse, die in der Pumpe 22 mit der Zerstörung der Ummantelungen methanogens in den Ringspalt 30 zwischen dem Gehäuse 23 und dem Rotor 26, einer hydrodynamischen Kavitation verarbeitet wird und thermische Belastung während des wiederholten Übergänge dynamischen Druck in statische und umgekehrt, und ein Teil der Druckenergie wird in Wärme umgewandelt wird durch Vibration Druckverstärkung Umwandlung der freien Enden 32 der Stäbe 31, wenn die Schalen auf Desintegration methan Enzyme freigesetzt werden, die den oberen Teil der Kammer 9 der Methangärung ein. Enzyme dezintegrata zusammen mit Enzymen methanogens jungen Zellen, die Zersetzung von Wasser in Wasserstoff und Sauerstoff, die enzymatische Hydrolyse tragen. Wasserstoff enzymatische Hydrolyse gewinnt Kohlendioxid zu Methan und Sauerstoff oxidiert die Verunreinigungen wie Schwefelwasserstoff, organische Schwefel, an die ein Spurenelement Ernährung. Immobilisation Ansatz 11 stellt die Anpassung der methanogens die Zusammensetzung der Maische zu ändern, wie es von oben nach unten bewegt sich auf den Überlaufbecher 19 und 20 Gebläse 18 sequentiell die Biogas aus dem unteren Abschnitt 17 bewegen sich in der darüber liegenden übersetzt sie in Biomethan. Braukammer 9 der Methangärung wird dem Mikrofilter 21 zugeführt zur Trägheitstrennung von Biomasse methanogens, die in der Pumpe 22 überschüssige Biomasse methanogens zerfallen, die sich auf seiner Oberfläche Radionuklide sorbiert tritt in die Pyrolysekammer 33 auf dem Obertrum 35 des Transportkörpers 34 Biomasse getrocknet wird, beispiels Boden 36 der Plenumkammer 9, 18 für die Methangärung Wärmerückgewinnung und Kohlendioxid Verbrennungsprodukte ausgesetzt, um zu trocknen Destillation ohne Luftzutritt in den Medium erhitzt Abgase aus der Verbrennung von Biomethan in dem Ofen 38 erhalten, die in Kraft. Der resultierende Koks durch trockene Destillation methanogens TPO Biomasse in den Behälter 39. Überschüssiges UBC gespeist Biomethan zur Stromerzeugung Laufwerk Installation verwendet werden kann. Ein Merkmal von Radionukliden ist , dass sie den Auftrag von 10 3 -10 5 nicht methanogens Leben hemmen und zugleich hohe Sparquote bieten. Die maximalen Konzentrationen von Radionukliden in den methanogens sind in 5-10 Minuten erreicht, nachdem die flüssige radioaktive Abfälle in die Kammer 9 von Methangärung eintritt. Mit Brühkammer 9 verringert sich auf ein Minimum Masse von Koks, und die Notwendigkeit, dementsprechend für Behälter 39.

Utilization biometanovaya Einstellung bietet die Umweltsituation rund um die nukleare und thermische Kraftwerke, Energie Siedlung zu verbessern. Seine Verwendung in einem Brennstab-Speicherpools reduziert die Verweilzeit in der Dekontamination von Anlagen Anlagen bei der Reparatur stellt die Normalisierung der sanitären Bedingungen für das Personal.

FORDERUNGEN

Utilization biometanovaya Installation enthält, saure und alkalische Gärraum, die Methan Gärraum von Biogas und Maische mit der Kamera alkalische Gärung berichtet und machte mit perforierten Schikanen bläst Abschnitte, Ladern, Abschnitt Fallrohre und Mikro informiert, dadurch gekennzeichnet, dass es mit Sammlungen zur Verfügung gestellt wird fekalnobytovyh Abwasser- und Abfall mit einem Dispergiermittel und einem an die Kammer Säuregärung, mit und Kamera Regression saure und neutrale Gärraum ausgestattet mit Mischvorrichtungen und Immobilisierung Verpackung, Methan Gärraum ist mit einem Satz-Achsen-Antriebswelle verbunden Wärmetauscher mit Messer und Scheiben sind gelocht Trennwände Strahlabschnitt ausgebildet ist, sondern auch mit der Mikropumpe in Verbindung, die einen Schraubenkörper mit Düsen Saug- und Druck hat und eingebaut in die Gehäuse Rotorblätter montiert in Form von Öffnungen Entladungs ​​Vorsprüngen und Vertiefungen alternierend an der Seitenfläche zwischen dem Gehäuse und dem Rotor in dem Ring aufweist Stäbe, freien Enden relativ zu dem Gehäuse und der Rotorwand der Pumpenabgabeleitung mit der Oberseite des Methanfermentationskammer abwechseln, wird die Anlage mit einer Pyrolysekammer, von der Oberseite des Trocknungs und je niedriger der Pyrolyseabschnitt einer Fahrzeugkarosserie und einem Ofen, Pyrolysekammer kommuniziert Fermentations Methan Kamera Methan hergestellt ausgestattet und der Koks mit einer Sammlung von festen Abfällen.
