Erfindung
Russische Föderation Patent RU2163430

Landwirtschaftliche Flächen Kochers Biogas FÜR KRAFTSTOFF

Name des Erfinders: Andryukhin Timothy Y.
Der Name des Patentinhabers: Andryukhin Timothy Y.
Korrespondenzanschrift: 125445, Moskau, Leningrad Autobahn, D.112 / 1-4 kv.930, Andryukhin TY
Startdatum des Patents: 1999.08.10

Die Erfindung betrifft die Verarbeitung von Abfällen und ist für die Serien pro Phase der anaeroben Vergärung verschiedener organischer Abfälle verdünnt, Gülle und Streu mit der Entwicklung dieser organischen Dünger und Biogas-Treibstoffen vorgesehen. Digester, umfassend einen abgedichteten Behälter mit einem Gassammelhals innerhalb des Tanks an einem oberen Teil angebracht nicht zum Boden des Tanks koaxiale konzentrische Trennwand erreichen, den Tank in externe und interne Gärraum Aufteilen Zuführrohre verdünnten organischen Abfällen in die äußere Kammer, Einleiten von Faulschlamm aus der inneren Kammer und dem Auslaß Biogas aus internen und externen Kameras. Der Vorratsbehälter ist kugelförmig gemacht, und die Trennwand - in Form eines Kegelstumpfes mit der Basis nach unten. Die Erfindung verbessert die Zuverlässigkeit und Stabilität des Kochers, seine Herstellung und den Betrieb und die Verringerung der Wärmeverluste zu vereinfachen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügel Farmen und Komplexe bestimmt, Realitäten Dorfbewohner und individuelle Garten- und vorstädtischen Gebieten für die anaerobe Vergärung von Gülle, Mist, Kot und verschiedene crushed verdünnte pflanzliche Abfälle mit der Entwicklung dieser hohe Qualität durch pathogene Mikroorganismen desinfiziert, Würmer, ihre Eier und Unkrautsamen Dünger und Biogas Brennstoffe.

Bekannte Kochers für die Verdauung von Klärschlamm /a.s. USSR N 356.251 /, einen Behälter von zylindrischer Form mit einem schrägen Boden enthält , und eine Kuppel zu der Kuppel angebracht ist und erreicht zum Boden des Behälters konzentrischen Ringwand mit einem Boden an der Wand des Tanksockel zugewandten und trennt das Reservoir zu der äußeren und der inneren Verdauungskammer Rohschlamm Zuführrohre in die innere Kammer und aus fermentierten, das Entfernen von Biogas aus der Fermentationszone der inneren Kammer und Entfernen von Schlamm und Biogas aus der äußeren Wasserkammer Fermentations entladen.

Der Nachteil des Kochers ist , dass es nicht für die serielle pro Phase der anaeroben Vergärung organischer Abfälle in der äußeren verdünnt verwendet werden kann und dann die inneren Kammern, wie der nasse Kuchen in die innere Kammer zugeführt wurde, wobei auf einmal, ohne Vorbehandlung, gemischt sich mit dem Boden des Gärtanks Gewicht, und ein Großteil der Innenkammer in dem Biogas gebildet mitgerissene Schlamm fließt in die äußere Kammer, die seriellen Modus pro Phase der anaeroben Vergärung von organischen Abfällen verdünnt brechen.

Bekannt und Kochers für aufeinanderfolgende pro Phase anaerobe Vergärung verdünnt organischen Abfälle mit ausführbaren aus unterschiedlichen Materialien abgedichteten Behälter mit Hals Gassammel im Inneren des Tanks mit dem oberen Teil angebracht erreicht nicht den Boden des Tanks koaxiale konzentrische Trennwand trennt das Reservoir zu der äußeren und der inneren Verdauungskammer, Einlaßrohren die organischen Abfälle in die äußere Kammer, Einleiten von Faulschlamm aus der inneren Kammer zu dem Biogas aus den äußeren und inneren Kammern ist konvex in Richtung der Mitte des Behälters um den Umfang an der Innenwand des Reflektors in Form von dem inneren eines hohlen oder massiven Ring aus verschiedenen Formen im Querschnitt / RF Patent N 2108702 Kompaktieren /.

Die Nachteile dieses Standes der Technik sind die Komplexität des Kochers verschiedenen Formen des Reflektors an der Innenwand des Tanks, die erhöhte Verhältnis von der Außenfläche des Behälters zu seinem Volumen zu erzeugen, die den Wärmeverlust an die äußere Umgebung Kochers mit gleichen thermischen Isolationswiderstand erhöht.

Nach der technischen Natur der konstruktiven Umsetzung und die erzielten Ergebnisse werden unter dem Patent der Russischen Föderation N 2108702 Kochers ist die am nächsten an der Erfindung bekannt.

Die Aufgabe der vorliegenden Erfindung , eine serielle pro Phase Kochers zur anaeroben Digestion von verschiedenen organischen Abfallverdichtungs zu schaffen, die einen hohen Grad an Zuverlässigkeit und Stabilität in der zur Verfügung stehenden Leichtigkeit der Herstellung und der Betrieb bei möglichst geringen Wärmeverlusten an die Umgebung haben.

Erfindungsgemäß wird die gestellte Aufgabe dadurch gelöst, dass der Tank des Kochers von Kugelform hergestellt ist, und innerhalb des Behälters an dessen Oberseite nicht erreicht bis zum Boden des Tanks koaxiale konzentrische Trennwand trennt das Reservoir zu der äußeren und der inneren Verdauungskammer befestigt ist , als ein Kegelstumpf mit einer nach unten gerichteten Basis gestaltet.

Landwirtschaftliche Flächen Kochers Biogas FÜR KRAFTSTOFF

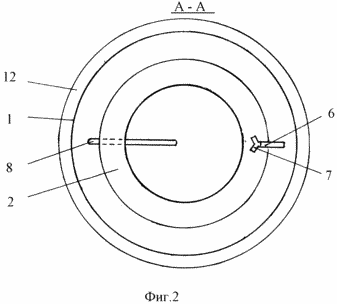

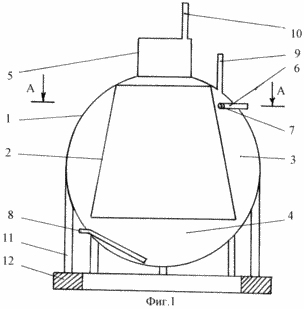

1 zeigt einen Fermenter im Schnitt, und Figur 2 - A-A Schnittansicht in Fig. 1.

Digestor ist ein abgedichteter Behälter 1 sphärischer Form, innerhalb der der obere Teil befestigt ist, nicht auf den Boden des Behälters 1 sind zwei koaxiale konzentrische Trennwand Erreichen des äußeren Tanks 1 und 3 ist die innere Verdauungskammer 4 und ausgeführt als ein Kegelstumpf mit der Basis trennt nach unten. Oberhalb der Tank 1 Gas sammelt den Hals 5 in die äußere Kammer 3 integrierte Förderrohr 6 verdünnt mit organischen Abfällen multidirektionale Taps 7 und der inneren Kammer 4 integriert ist verdaut Düse Schlammabzug 8. Oberhalb der Außenkammer 3 installiert ist Biogas Auslaufrohr 9 und das Innere gemacht Kammer 4 und dessen Gassammelöffnung 5 ist biogazootvodyaschy Rohr 10 an der Unterseite der Rungen Faulbehältertanks 11 angebracht an der Basis 12. Andere Pipeline / fermentierten Masse zum Heizen, Rühren, bis zum Überlauf der Kontrolle auf andere. / nicht in den Zeichnungen und deren Umsetzung gezeigt montiert und Unterkunft im Kocher ist möglich, in verschiedenen Techniken.

Arbeiten Kocher, abhängig von der Art, Qualität und Rohstoff Feuchtigkeit, die Notwendigkeit für eine effektive Dekontamination vergärbare organische Abfälle aus pathogenen Mikroorganismen, Würmer und ihre Eier und Unkrautsamen können in einer Vielzahl von verschiedenen Dosierungen von zyklischen oder Dauerbelastung bei verschiedenen Temperaturen Gärung durchgeführt werden, die technologische zugeordnet ist Vorschriften seine spezifische Anwendung.

Die Kugelform des Kochers, der niedrigste Wärmeverlust pro Volumeneinheit bieten, verhindert in konischer Leitvorrichtung Liefer Biogas aus der inneren Kammer 4 in die äußere Kammer 3, während der Inhalt der Kammer 3 frei in der Kammer 4 bei Empfang von Frischmüll in die Kammer 3 von der Düse 6 fließen kann.

Konsistente pro Phase der anaeroben Vergärung von organischen Abfällen verdünnt Landwirtschaft und öffentliche Versorgungsbetriebe in der vorgeschlagenen Kochers wird wie folgt ausgeführt.

Frische verflüssigt und organische Abfälle Luftfeuchtigkeit 93% gestaucht ± 4 durch die Leitung 6 wird unter Druck in die äußere Kammer 3 eingeführt, wo die verschiedenen Richtungen der Strahlen 7 tee der Inhalt gerührt Kammer 3. Die Pop-up-Licht mit Einschluss trudnosbrazhivaemye enthält Cellulose, Lignin, Fette, Proteine ​​und andere Substanzen, sind mit der fermentierten Masse 3 und zerspringt in der Kammer enthalten darin Symbiose Aufteilungs- / hydrolysierenden gemischt / Mikroorganismen, die erste Phase der anaeroben Vergärung für die Zerstörung von Verbindungen schwer zu bereitzustellen, die eine einfache in der zweiten Fermentationsphase bei pH-Form von weniger als 7,2 dichteren und Aminosäuren, die aus der Kammer fließen 3 in die Kammer 4, die bei einem höheren pH-Wert wird die letzte Phase der anaeroben Vergärung folgenden ausgeführt, um ein Biogas in Methan hoch zu bilden. Rücktritt weniger Kalorien Biogas aus der äußeren Kammer 3 und ein methanreiches Biogas aus der inneren Kammer 4 wird durch die Rohre 9 und 10 Empfang von Biogas von unten nach oben in der Kammer 4 effizientes Mischen liefert der Masse Fermentation hergestellt, schafft die Basis des Gassammel Hals 5 ist ständig "Kochen" Flüssigkeitsoberfläche, wodurch verhindert wird, die Bildung von "Haut", während leichte Gewicht der Partikel und die Absorption von Kohlendioxid aus Biogas und Schwefelwasserstoff in der Fermentationsmasse der Bildung von symbiotischen Mikroorganismen, die in der Faul anaeroben Vergärung von organischen Stoffen verwendet Förderung dosbrazhivaniyu.

FORDERUNGEN

Digester umfassend ausführbare verschiedener Materialien abgedichteten Behälter mit Gassammel Hälsen innerhalb des Tanks zu einem oberen Teil gelangen nicht zum Boden des Tanks koaxiale konzentrische Trennwand des Reservoirs an der äußeren und der inneren Verdauungskammer trennt, Düsen für verflüssigtes organischen Abfällen in die äußere Kammer zuzuführen, Einleiten von Faulschlamm aus der inneren Kammer und Biogas aus den äußeren und inneren Kammern, dadurch gekennzeichnet, daß der Tank aus sphärischer Form und befestigt innerhalb des Gefäßes zu dessen oberem Ende nicht erreicht bis zum Boden des Tanks koaxiale konzentrische Trennwand trennt das Reservoir zu der äußeren und inneren Kammern Fermentation, hergestellt in der Form zu entfernen ein kegel~~POS=TRUNC mit der Basis nach unten.
