Russische Föderation Patent RU2095321

Digester für die Abwasserbehandlung erschlossen BIOGAS

Name des Erfinders:. Evteev VK; Prosvirnin VY
Der Name des Patentinhabers: Irkutsk Staatliche Landwirtschaftliche Akademie
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.08.09

Verbrauch: die anaerobe Vergärung von Abwasser mit organischen Abfällen der landwirtschaftlichen Produktion während der Abwasserbehandlung mit organischen Einschlüssen Industrieanlagen und Werkzeuge. Die erfindungsgemässe Kochers besteht aus einem vertikalen zylindrischen Körper, die obere und untere Abdeckung in Form eines Kegels, den Boden des Rohrs zum Zuführen von Abwasser, die Teil der Reaktion mit Abwasser gefüllt, und einen inerten Träger anaeroben Biomasse Immobilisierung. Neu im Kocher ist in einem einzigen Rohr-Konstruktion für die Entfernung und Biogasleitung zum Ablassen des behandelten Abwassers zu kombinieren. Die Unterkante des Rohres auf der Höhe des Abschnitts des Gases und des flüssigen Mediums liegt, und die obere verwandelt sich in Gas-Flüssigkeits-Rohrleitung, die den Zellstoffkocher und mittleren Trennkammer verbindet. Es ist ein versiegelter Behälter, die zur Entfernung der behandelten Strömung und den Deckel am unteren Auslass installiert ist - die Biogasauslaufrohr.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine Vorrichtung zur anaeroben Vergärung von Abwasser mit organischen Abfällen der landwirtschaftlichen Produktion, und kann in der Abwasserbehandlung mit organischen Einschlüssen Industrieanlagen und Werkzeuge verwendet werden.

Bekannten Vorrichtung zur anaeroben Reinigung von Abwasser mit einem Tank mit einem Rohr für den Ausgangsfluideingangsrinne aufweist , um Reinwasser - Sammelsystem Sammeln für das Sammeln und Entfernen von Gas aus einer Flüssigkeit in ein Ablaufrohr mit den Schichten in Höhe des Tanks angeordneten Kappen, sondern auch die Trennkammer, angeschlossen an die Entladungsrohrsammelsysteme (1). Ein Nachteil der bekannten Anlage besteht darin, dass, wenn eine verdünnte Abwasserbehandlung ist wahrscheinlich anaeroben Biomasse Waschen aus dem Reaktor aus.

Der nächste in technischen Wesen der beanspruchten Vorrichtung ist als Prototyp anaeroben Digestor Auslegung des Filters ausgewählt , die verwendet wird , um die anaerobe Vergärung von Abwässern , die organische Verbindung (2) zu verdünnen. Digester Gehäuse als vertikaler zylindrischer Behälter ausgebildet ist. Der untere und der obere Deckel des Behälters sind Zapfen. Futtermittel Abwasser durch das Rohr am Boden des Kochers koaxial zur Zylinderachse montiert. Die Reaktion des Kochers ist mit behandeltem Abwasser gefüllt und einem inerten Träger anaeroben Biomasse Immobilisierung. Der obere Teil des Kochers ist 5 bis 10% des Gesamtvolumens des Gefäßes mit den entwickelten Biogas gefüllt. Auf der Ebene des Abschnitts der Fluidbewegung und radial zur Achse des Zylinders ist ein Auslaß für das behandelte Abwasser zu entfernen. Zur Entfernung von Biogas im oberen Bereich des Behälterrohres koaxial zur Zylinderachse.

Der Prozess der anaeroben Vergärung im Fermenter obigen Struktur auftreten können so umfangreich beschrieben werden, das heißt, seine Effizienz durch Erzeugen einer hohen Konzentration von Biomasse anaeroben Reaktor erreicht wird, ist ein quantitatives Merkmal des Prozesses.

Der Nachteil dieser Konstruktion ist das Fehlen einer Vorrichtung zur Entschäumung.

Es ist bekannt, dass der Prozess der anaeroben Vergärung, in der Regel durch Schäumen begleitet, insbesondere wenn eine hohe Ausbeute an Biogas pro Volumeneinheit des Reaktors. Dieses Phänomen resultiert oft in dem Gas mit Schaum den Hohlraum und Gasaustrittsrohr füllt, die mit dem Notfall zu Störungen und Verdauung oft Modus führt.

Die Aufgabe der Erfindung ist es, die Effizienz des Kochers zu verbessern - anaeroben Filter aufgrund der Intensivierung des Prozesses der anaeroben Vergärung von Abwasser und die Trennung von Biogas aus der Vergärung Masse und bieten in der Gaskammer des Reaktors Entschäumen.

Diese Aufgabe wird dadurch , dass der Faul anaerobe Filter erreicht, ein vertikales zylindrisches Gehäuse, oberen und unteren Abdeckungen des Gehäuses umfasst, wobei das Fußstück von Abwasser fließt, Teil die Umsetzung mit Abwasser und inert Immobilisierungsträger anaerobe Biomasse an der Oberseite des Gas gefüllt Höhle, in einer einzigen Konstruktion kombiniert ermöglicht einen Auslass für die behandelte Strömung zu entfernen und einen Auslass für das Biogas zu entfernen. Einen Auslass für die behandelte Strömung und rasplozhen Biogas an der Oberseite des Kochers zu entfernen, die koaxial zur Zylinderachse, die Unterkante auf dem Niveau Rohrabschnitt der Gas- und Flüssigphase befindet, und das obere Gas-Flüssigkeit tritt in das Rohr. Die Linie verbindet den Faulbehälter und Trennmedien, die einen verschlossenen Behälter im Boden ist, von denen ein Ventil angebracht ist, die behandelte Strömung zur Entfernung und Biogas Abflussrohr zu decken.

Diese Konstruktion erlaubt in der Aufschlußreaktor und der Schwingungsebene des behandelten Abwassers, die bewirkt eine zyklische Änderung Gradientenrichtung des Flüssigkeitsgeschwindigkeiten in den Reaktor gegeben und kontinuierlich den Gradienten der skalaren verändern zyklischen Druckänderungen zu erzeugen. Dies führt zu einer Intensivierung des Prozesses der anaeroben Vergärung durch die ständige Neuausrichtung und Verlängerung der Begrenzungsflächen des behandelten Fluids und anaerobe Biomasse. Zusätzlich vermeidet sie die Ansammlung von einzelnen Punkten in dem Aufschlußreaktor Zwischenprodukte und Endprodukte der Zersetzung von organischen Substanzen, insbesondere Biogasblasen. Zyklische Schwankungen in der behandelten Flüssigkeitspegel in dem Aufschlußreaktor, wie die Praxis zeigt, ist ein effektiver Weg, ein übermäßiges Schäumen zu steuern.

Digester für die Abwasserbehandlung erschlossen BIOGAS

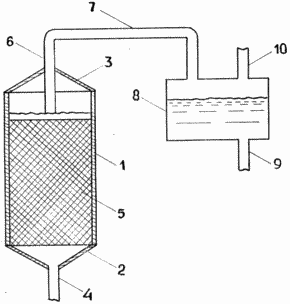

Die Zeichnung zeigt eine allgemeine Ansicht der vorgeschlagenen Vorrichtung. Digester umfaßt einen vertikalen zylindrischen Körper 1 abgedichtet oberen und unteren konischen Deckel 2 und 3, die Bodenabdeckung koaxial zur Achse des Zylinderleitung 4 zum Zuführen von Abwasser montiert ist, dessen Reaktionsabschnitt mit behandeltem Abwasser und inert Immobilisierung Träger 5 anaerober Biomasse im oberen gefüllten eine Abdeckung montiert koaxial zur Zylinderachse des Rohrs 6 für das behandelte Strömung und Biogas Entladen der untere Rand sich auf einem Niveau Abschnitt der Gas- und Flüssigphase ist, und der obere Rand geht in die Gas-Flüssigkeits-Rohrleitung 7, die den Zellstoffkocher und Kammer 8 Abscheidemedien verbindet, deren Boden Düse angeordnet 9 für behandelte Abwasser Entladung und ein Auslass 10 Rohr Biogasdeckelkammer.

Die Vorrichtung arbeitet wie folgt. Abwasser mit einer konstanten Geschwindigkeit in der kommenden Kochers zu verarbeiten durch das Rohr 4. Verarbeitung von Abwasser in der Reaktion des Kochers auftritt und die Zersetzung von organischem Material zu Biogas-Release. Anfangs behandelte Abwasser Niveau oberhalb der niedrigen Grenzrohr 6, das mit einem Hydraulikventil führt, sammelt sich Biogas im Fermenter Gashohlraum und durch die Leitung 6 und die Leitung 7 bewegt Strömung in die Trennkammer 8 Umgebungen behandelt. Als Ergebnis verringert sich konstante Freisetzung von Biogas im Fermenter Druck zunimmt und die Höhe der zu behandelnden Flüssigkeit, schließlich erreicht sie den Pegel des unteren Grenzrohr 6, welches an das Freisetzungsrohr von Biogas 6. In der Leitung 7, und es entsteht ein Gas-Flüssigkeitsstrom in die Kammer eintritt führt 8 . Ein Teil der akkumulierten Biogas den Kocher verlässt, wird der Druck verringert, um das Niveau der Flüssigkeit behandelt werden, beginnt zu steigen, wird das Hydraulikventil auf dem Rohr 6 geschlossen und der Zyklus wird wiederholt. Zur gleichen Zeit wird die Kammertrennmedium 8 unter dem Einfluß der Dichteunterschied zwischen den Biogas und behandelten Abwassers durch Absetzen wird Trennung von Biogas aus dem behandelten Abwasser durchgeführt. Getrennt Biogas aus der Kammer 8 gegeben, um das Recycling durch die Düse 10 und das verarbeitete Drain-Leitung 9.

Die Verwendung der Erfindung einfach herzustellen und zu betreiben, kann die Effizienz des Kochers durch die Intensivierung des Prozesses der anaeroben Verdauung verbessern, sondern ist auch ein wirksames Mittel in dem Aufschlußreaktor Schäumen zu steuern.

FORDERUNGEN

Digester umfaßt einen vertikalen zylindrischen Körper, die Reaktion mit einem inerten Immobilisierungsträger anaerobe Biomasse gefüllt ist, oben und unten erstreckt einen Konus zu bilden, Rohr für Abwasser am Boden des Gehäuses zuzuführen, Mittel, um die Biogas Austragen und die behandelten Strömung, dadurch gekennzeichnet, daß die Mittel für Biogas und behandelte Strömungs Austragen als einzelnes Rohr angeordnet im oberen Teil des Kochers entlang seiner Achse, die untere Kante Düse an der Grenzfläche befindet sich zwischen dem Gas und flüssigen Medien, wobei der Zellstoffkocher bereitgestellt damit verbunden durch Düsenauslass Biogas und behandelte Strömungstrennkammer ausgebildet ist, Medien in Form eines abgedichteten Behälters ausgebildet ist, der Boden von dem ein Auslass zum Entfernen des behandelten Strömung und den Deckel montiert ist - der Biogas Auslassrohr.
