Erfindung
Russische Föderation Patent RU2086512

Kochers

Kochers

Name des Erfinders: Viktor Tumchenok
Der Name des Patentinhabers: Tumchenok Viktor Ivanovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.01.22

Die Erfindung betrifft Biogas und Protein-Vitaminzusätzen / BVD / anaeroben und aeroben Mikroorganismen aus tierischen und Geflügel Abfallprodukte und können in Kläranlagen in der Landwirtschaft verwendet werden. Digester ist aus Kameras sauer, sauer Regression, Alkali- und Methanfermentation, eine Folge von Nachrichten auf der Maische und Biogas, Sauer Kamera Regression von sauren und alkalischen Gärraum mit der Methangärung mitgeteilt, zu dem die Maische und Biogas bewegen Zähler. Kamera Säure, Regressionssäure 3 und Alkalifermentations 4 vorgesehen montiert auf ihren Böden Latten 17 hin- und herbewegen von Zugseilweg 21, beispielsweise von dem Exzenter 22 und dem elastischen Element 23, Streifen 17 mit flexiblen vertikalen Gewinden versehen sind 10 bewegt sich in dem Volumen der Kammern 2, 3 4 und zusammen mit 17 Streifen, die die Funktion des Mischens und Immobilisierung von Mikroorganismen für den Abbau von Fetten, Proteinen und organischen Stoffen aschefreien Kohlenwasserstoffsubstrat durchzuführen, die die Vollständigkeit der Desintegration auf 90-95% erhöht. Kameras 2, 3 und 4 sind mit der Überlappungs 6 und Gehäuse 5 überlappen die eine Kammer 26 für Biogas Formen gebildet, den Wärmeverlust an die Umgebung und die Stabilität der Zersetzung organischer Bezzola reduzieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Herstellung von Biogas und Protein-Vitamin - Ergänzung / BVD / Tier und Geflügel Abfallprodukte und können mit auf / Management - Komplexe verwendet werden.

Bekannt Kochers, umfassend ein Gehäuse, fragmentiert in der Fermentationsrückstand und die Dichtungskammer konfiguriert ist, um Zu- und Ableitungsrohre /V.YA Umgebungen. Janko, Janko YG. Die Behandlung von Abwasser und Klärschlamm in Faultürmen. Kiew: 1978, S.. 40, Abb. 8 /, bei dem der Methangehalt des Biogases nicht mehr als 65 bis 70%

Bekannt Kochers, umfassend ein Gehäuse unterteilt in Säurekammer Regressions sauren und alkalischen Fermentationsüberlagerungskammern und der Gehäusestutzen Zufuhr und Abfuhr von Medien, die mit der Kamera mit Querfilterband aus einem flexiblen Filamente vorgesehen ist, und Methangärung Kammer als Welle ausgebildet geteilt durch Abschnitt, abwechselnd Voll- und Lochquertrennwände und Methan Gärraum kommuniziert Biogas mit Kameras sauer, saure und alkalische Regressions Gärung und Maische mit einer Sammlung durch seine alkalische Gärraum / US Patent N 4022665, Kl. C 02 F 11/04, 1977 /, in dem die Fülle des Zusammenbruch der niedrigen aschefreien organischen Stoffen tierischer und Geflügel Abfallprodukte nicht mehr als 50% nicht überschreitet

Der Zweck der Erfindung, die Vollständigkeit Bezzola Zerfall zu verbessern.

Es wird von der Querbandfilter mit bewegten Kameras auf den Böden vertikal hin- und hergehender Lamellen und flexible Faden bestehen erreicht.

Solche stellt eine Anordnung eines verteilten Höhe Immobilisierung von Mikroorganismen Kamera, auf flexible Filamente unter gleichzeitigem Rühren des Substrats und zur Zerstörung von Agglomeraten eingelegt. Angepasst Höhe und Länge der Immobilisierung von mikrobiellen Zellen erhöht die Fülle organischen Substrats Zerfall gewollt.

Kochers Kochers

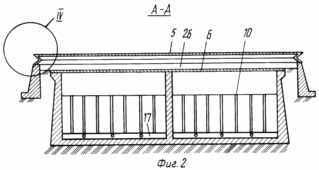

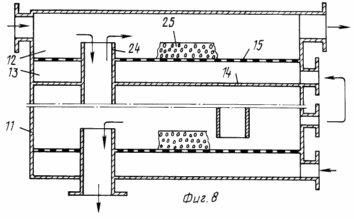

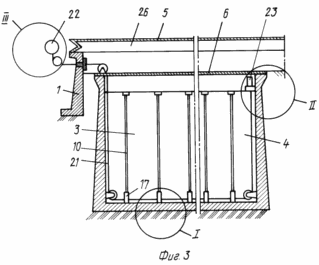

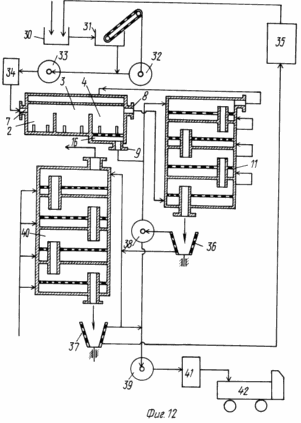

Fig. 1 zeigt eine Draufsicht auf den Faulbehälter, zu den Platten entfernt; Fig. 2 Schnitt AA in Fig. 1; Fig. 3 Schnitt BB in Fig. 1; Fig. Knoten in Abbildung 4 l. 3; Fig. 5 ll Knoten in Fig. 3; Fig. 6 Einheit III in Fig. 3; Fig. 7 Einheit IV in Fig. 3; Fig. 8 einen Längsschnitt durch die Kammer der Methangärung; Fig. 9 mit Rühroperation Schema; Fig. 10 und 11 - Ausführungsformen flexible Filamente; Fig. 12 Installation von Biogas im Fermenter mit BVD.

Digester umfaßt ein Gehäuse 1 angeordnet, an der Kammer 2 Säure 3 Regressionssäure und 4 alkalischen Fermentations overlay 5 Kameras und 6 des Gehäuses, mit den Düsen 7 für die Zuführung und 8 und 9, die Entfernung von Medien, Kameras 2, 3 und 4 sind mit transversalen Filterband aus einem flexiblen Filamenten bereitgestellt 10 und die Kammer 11 der Methangärung in einer Welle in Abschnitte 12 und 13 wechseln sich mit festen 14 und perforiertem 15 Quertrennwände und der Kamera 11 Methanfaulung kommuniziert Biogas Kameras 2 Säure, 3 Regressionssäure und 4 alkalischen Fermentation, durchgeführt und durch Maische mit einer Sammlung von 16 der Kammer 4 alkalische Gärung. Querbandfilter von flexiblen Fäden 10 auf den Böden gebildet mit bewegten Kameras 2, 3 und 4, eine hin- und hergehende Lamellen 17 und 10 vertikal flexible Filament. Die Vertikalität der Fäden 10 wird durch die Verwendung von Schwimmern oder 18, oder die Auswahl der Mutter Fäden erreicht, beispielsweise Kohlenstoff-Faserdichte wesentlich geringer ist als die Dichte des Substrats. Um die Immobilisierungsoberfläche flexible Filamente erhöhen verlautet Haarigkeit oder 19 oder Weben 20. Eine Ausführungsform Hubkolben Lamellen 17, Kabel 21, die einerseits an dem Antriebsnocken in Verbindung 22 und auf der anderen Seite mit einem elastischen Element 23. Die Kammer 11 ist mit der Methanfermentation gebildeten Überlaufrohre 24 und 12 in den Abschnitten auf der umlaufenden Trennplatte 15 granular Immobilisierung Düse 25 zwischen den Kammern 5 Überlappungs 2, 3 und 4 und überlappen 6 des Gehäuses 1 ist 26 Biogaskammer gelegt, die aus einem Wasserverschluß 27, Spanner 28 und der Volumenkompensator 29 26. die Kamera ein Biogas zu erzeugen und BVD umfasst Sandkasten 30, Gitter 31, einen Zerkleinerer 32, das Dispergiermittel 33, Wärmetauscher 34, biocultivator 35, Zentrifugenfilter 36 und 37, 38 und 39 dizentegratory, biotenk 40, Wärmetauscher 41 und den Behälter 42 BVD.

INSTALLATION Der Kocher für Biogas BVD und funktioniert wie folgt

Produkte tierischer Abfälle und Geflügel gidrosplavom in der Sandbox eingeben 30, aus dem nach dem Verdünnen mit Wasser auf eine Konzentration von 1-5% auf den Stäben 31 für die Freigabe der schwebenden Nebel gerichtet, die in einer Mühle Serie 32 und Dispergiervorrichtung 33 und die mögliche Einführung von zusätzlichen Kohlenstoffquelle / Pflanzenreste zerkleinert werden / mit ihren Schleifen und Fräsen. Das Substrat 34 wird in einem Wärmetauscher auf 32 bis 38 o C erhitzt und für sequentielle Verdauung in sauren Kammern 2, 3 und 4 die Regressionssäurealkali Fermentierung in dem Rührstäben 17 aufeinander folgenden Zerfall auftritt Fett, Protein und Kohlenwasserstoffkomponenten aschefreien organischen Substratmaterial gesendet. Die Erhöhung trägt zur Vollständigkeit der Zusammenbruch Bezzola Immobilisierung von Mikroorganismen, eingereicht am flexiblen Filamenten 10 und die Immobilisierung Wirkung sie einen Stapel aus zu verbessern gewebtes oder 19 20. Wenn das Seil 21 der Exzenter 22 von der Position zu bewegen D A zu positionieren, gibt es eine entsprechende Bewegung der Streifen 17 und 10 mit flexiblen Strängen Verformung des elastischen Elements 23. Wenn der Nocken 22 von der Position A in die Position D bewegt wird Returns Streifen 17 und 10 der flexible Filamente elastische Element 23 oder eine andere Batterie / hydraulisch, pneumatisch / gemacht. Unter der Einwirkung von Bakterien in den Kammern 2, 3 und 4 Brei gebildet wird, angereichert mit Fettsäuren, Alkohole und andere Zersetzungsprodukte aschefreien organischen Materialsubstrat, das aus dem Kollektor 9 durch die Leitung 16 und zu dem Abschnitt 12 der Methanfermentationskammer 11 aufgenommen wird. Der Bodenabschnitt 13 der Kammer 11 empfängt Gas aus den Kammern 2, 3 und 4 durch die Leitung ausgewählt 8. Die Gase, die Wasserstoff, Kohlendioxid, Ammoniak, Schwefelwasserstoff, sind nach oben und unten bewegt Maische. Auf perforierten Trennwände 15 in Gegenwart von granularen Immobilisierung Düse 25 aus Methan unter Verwendung von Kohlendioxid als Wasserstoffkatalysator synthetisiert wird, tritt die Zersetzung von Schwefelwasserstoff gleichzeitig dem organischen Schwefel, die als Mikroelementleistung methanogens verwendet wird. Um die enzymatische Zersetzung von Wasser in Wasserstoff und Sauerstoff erhöhen wird hinzugefügt, um die Maische der Desintegrator Desintegrator 38 durch dieses Verfahren Biogasausbeute ist 1,3-1,5 kg pro 1 kg aschefreies organisches Material Substrat. Kammer 11 gebildet in der Methangärung von Biogas, umfassend 95-98% Methan, aus dem oberen Teil tritt in die Kammer 26 zwischen den Balken 5 und 6, die durch eine abgedichtete Wasserdichtung 27 gebildet ist, die Gas wirkt als thermische Isolierung, gleichzeitig mit dem Gas in den Kammern 2, 3, 4 und 6 unter der Decke, der Wärmestrom in dem Wärmetauscher 34 an den Kühlkörper verringert. Substrat mit suspendierter Biomasse von Mikroorganismen eintritt Filterzentrifuge 36 wird die Biomasse zu einem Zerfall in Desintegrator unterworfen 38 freizugeben, während die Zerstörung von Zellen, Membranen, Enzyme in die hydrolytische Zersetzung von Wasser in Wasserstoff zur Reduktion von Kohlendioxid zu Methan verwendet erzeugen. Getrennt von den Mikroorganismen in einer Zentrifuge 36 Methan Maische tritt die biotenk 40, in der Konstruktion ähnlich Kammer 11 Methanfermentation wird nur Einblasen von Luft mit dem Anbau der Biomasse von aeroben Mikroorganismen auf Nährelemente Methan Maische durchgeführt. Aeroben Biomasse in einem Zentrifugenfilter 37 getrennt wird, wird die Biomasse auf den Eingang zurück biotenk 40 und übermäßige Biomasse gelangt in den Desintegrator 39, die zusammen mit dem überschüssigen Teil anaeroben Zersetzung unterzogen, gefolgt von einem Erwärmen in einem Wärmeaustauscher 41 auf 90-95 o C und einer Kapazität von 42 wurden zu transportier und Farm-Komplex als BVD in einer Menge von 1 Gewichts-% des Futtermittels verwendet wird, die den Verbrauch von Futter auf den üblichen 20-30% verringert erhöht die Eiablage, Milchproduktion, Gewichtszunahme von 40% Fleisch da die Futterkosten machen etwa 70% der Gesamtausgaben reduziert Entwicklung BVD die Kosten für die Produktion von Eiern, Milch, Fleisch, Felle von Tieren, usw.

Verwendung Kochers ermöglicht, den Grad des Zusammenbruchs des aschefreien organischen Substanz auf 90-95% vs. 5-50% im Stand der Technik zu bringen. Zugleich entspricht Biogas Heizwert zu Benzin und die Übersetzung von Verbrennungsmotoren von Benzin zu Biogas reduziert Treibstoffkosten durch zehnfach, Schmiermittelverbrauch um 15% der Lebensdauer des Motors verringert wird, um 50% und die Abgasemissionen verringert um 2 mal.

FORDERUNGEN

Faul mit einem Gehäuse, übermittelt durch die Rohre mit einer Kamera Methangärung durch saure Kamera Regression von Säure geteilt und Alkali Fermentation und Sammlung der Maische, überlappende Kammern und den Gehäuseeinlassrohre und das Entfernen von Medien, die Kamera Methanfermentation wird in einem Schacht ausgeführt in Abschnitte unterteilt Querschotten, dadurch gekennzeichnet, daß die Quertrennwände abwechselnd festen und perforierte Kammer mit transversalen Filterband aus einem flexiblen Filamenten versehen mit der Möglichkeit einer Hin- und Herbewegung montiert auf den Böden der Kammern Latten bewegen, ein flexibles Gewinde an den Lamellen befestigt sind aus vertikalen, und Methangärung Kammer in Verbindung Biogas mit Kameras sauer, saure und alkalische Regressions Fermentation und auf Maische mit einer Sammlung von Maische in einer Zelle alkalischen Gärung gebracht.
