Erfindung
Russische Föderation Patent RU2163750

Eine sequentielle einphasigen anaerobe Vergärung Verflüssigung BIOMÜLL UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Eine sequentielle einphasigen anaerobe Vergärung Verflüssigung BIOMÜLL UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Name des Erfinders: Andryukhin Timothy Y.
Der Name des Patentinhabers: Andryukhin Timothy Y.
Korrespondenzanschrift :. 125445, Moskau, Leningrad sh, D.112 / 1-4 kv.930, Andryukhin TY
Startdatum des Patents: 1999.08.02

Die Erfindung bezieht sich auf die Landwirtschaft und können bei der Herstellung von hoch desinfizierten organischen Düngemitteln aus verschiedenen organischen Abfällen verwendet werden. In der äußeren Kammer Kochers verflüssigt organische Abfälle zugeführt und führen aufeinanderfolgende anaerobe Vergärung in den äußeren und inneren Kammern. Die Fermentationsmasse erwärmt wird und gerührt wird Faulschlamm aus dem Kocher und der externen und internen Kameras ausgewählt Biogas entfernt, die in dem Injektor zur Fermentation im Fermenter Gewicht gemischt wird. Vor dem Eintritt in den Injektor Fermentationsmasse erwärmt wird und das erwärmte Gas-Flüssigkeits-Gemisch wird in den Innenraum des Kochers eingeführt. Der Fermenter zur Durchführung des Verfahrens neu ist, ist, dass das Rohr Biogasauslass von der externen Kamera mit dem Injektor verbunden ist, der mit der Heizung durch einen Wärmetauscher vom Kocher zum Pumpeneinlass fermentierten Pulpe verbunden kooperiert. Injektordüse Kammer in die Druckleitung der erwärmten Mischung Gas-Flüssigkeit in den Kocher eingeführt verbunden Mischen. Die Verwendung der Erfindung verbessert die Effizienz der anaeroben Vergärung, die Qualität und den Heizwert von Biogas verbessern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügel Farmen, Farmen, privaten Nachlässen Dorfbewohner und Kleingärten zur Herstellung von hoher Qualität durch pathogene Mikroorganismen, Würmer, ihre Eier und Samen von organischen Düngemitteln Unkraut desinfiziert bestimmt und brennbare Biogas aus Gülle, Mist, Kot, Schlachtung Abfall, verschiedene Pflanzenabfälle zum Verzehr ungeeignet beschädigte Früchte und Wurzelfrüchte.

Bekannten Verfahren der anaeroben Faulung von Klärschlamm und seine Vorrichtung an AS in Form eines koaxialen Kochers Ausübung USSR N 552.308, wonach der nasse Kuchen wurde in der koaxiale Prall Kochers injiziert, die eine zentrale innere Kammer anaerobe Vergärung mit einem Rührer ausgestattet ist. Grundsätzlich fermentierten in der inneren Kammer des Kochers Sediments, abgeleitet von einem nicht auf den Boden des Kochers koaxiale Trennwände in der äußeren Kammer durch die Wand des Tanks Kocher und eine koaxiale Wand ausgebildet erreicht, wobei am Ende des anaeroben dosbrazhivaniya kommen aus dem Inneren der zentralen Kammer, um die Masse aufgeteilt in separat entfernbar ist Schlamms Wasser und verdichtet Faulschlamm. Wurde aus der Vergärung von externen und internen Massen Biogas aus ihnen durch getrennte Leitungen zurückgezogen isoliert.

Die Nachteile des bekannten Verfahrens und der Vorrichtung besteht darin, dass die Fermentation in der zentralen Kammer koaxialen Kochers durchgeführt, in dem Eingang in diese Kammer frische Bio-Rohschlamm Substanzen gesättigt ist mit der gesamten Fermentationsmasse vermischt, indem sie mit den verschiedenen Phasen der anaeroben Fermentation Kombination - Hydrolyse, Fermentation atsetatogennoy und methan Phasen - zusammen, Phase pH-Wert von durchschnittlich und vorteilhafte Symbiosen Phase von Mikroorganismen Mischen, die die Verdauung verlangsamt und verringert die Produktivität.

Diese Nachteile des bekannten Verfahrens nicht möglich ist für die anaerobe Vergärung von organischen Abfällen landwirtschaftlichen Produktion, reich trudnosbrazhivaemymi verdünnt zu bedienen und leicht Pop-up-Pflanzenmaterial.

Konstruktive Ausführung für AS bekannt N 552308 Kochers mit einem koaxial in seinem Tank konzentrischen Wand montiert, um den Nachteil hat, dass es nicht die Möglichkeit der anaeroben pro Phase Vergärung von organischem Abfall liefert, und die Lieferung von Rohöl Sedimentrohr im Inneren der zentralen gemeinsamen Kammer Verdauung installiert ist, entfällt die Möglichkeit der Ausübung pro Phase Fermentation ohne strukturelle Veränderungen Kochers.

Es gibt auch andere Verfahren zur anaeroben Vergärung von verdünnten organischen Abfällen und Vorrichtung für seine Umsetzung in der Russischen Föderation Patent 2073401, wonach die Fermentation von verdünnten organischen Abfälle in der äußeren Kammer vergärbaren Abfall Rühren koaxialen Kochers in den äußeren und inneren Kammern in abgestufter Weise sequentiell durchgeführt, indem sie es mit frischem verdünnten organischen Abfällen Fütterung wohingegen eine Vorrichtung zur Durchführung des Verfahrens, einen Behälter in Bezug auf die verschiedenen Formen mit konischen oder pyramidalen Unterseite und an der Kuppel mit der Kuppel sich zu dem Boden durchgeführt, umfassend nicht konzentrische Trennwand die innere und die äußere Kammer am eindringen in das Einlassrohr in der letzten Verdichtungs organischen Abfällen bildet. Entnahme von Biogas aus den inneren und äußeren Kammern durch getrennte Anschlüsse auf beiden Kameras gemacht.

Der Nachteil dieser bekannten Verfahren der anaeroben Vergärung von verdünnten organischen Abfällen, in der Vorrichtung zu seiner Durchführung ausgeführt ist, daß der Ausgang von den inneren und äußeren Kammern durch getrennte Leitungen Biogase in ihrer Zusammensetzung und Kaloriengehalt signifikant voneinander unterscheiden, die eine effiziente Nutzung der von außen in Frage gestellt ist Biogaskammer voneinander durch den niedrigen Gehalt an Methan in seiner Zusammensetzung und seiner hohen Gehalt an Kohlendioxid mit Schwefelwasserstoff, kalorienarm, während das Biogas aus beiden Kameras Mischen und verringert erheblich die Qualität des Kaloriengehalts des Gemischs. Nachteilig ist die Tatsache, daß das Mischen und Erhitzen des fermentierten Masse werden getrennt durchgeführt.

Doch in seiner technischen Wesen und erzielte Ergebnis bekannt Patent der Russischen Föderation N 2073401 Ein Verfahren und eine Vorrichtung für seine Umsetzung sind am nächsten an der Erfindung.

Die Aufgabe der vorliegenden Erfindung ist es für seine Durchführung, ein solches Verfahren und eine Vorrichtung bereitzustellen, welche die Nachteile der oben genannten Verfahren und eine Vorrichtung zu seiner Durchführung werden eliminiert würde und die Effizienz der anaeroben Vergärung zu erhöhen vorgesehen ist, zur Verbesserung der Qualität und der Heizwert von Biogas.

Gemäß der Erfindung in der Durchführung des Verfahrens zur Aufgabe wird durch das Verfahren der sukzessiven pro Phase der anaeroben Vergärung verdünnten organischen Abfällen erreicht, umfassend das Zuführen in die äußere Kammer Kochers organische Abfälle und deren anschließende sequentielle anaerobe Vergärung in den äußeren und inneren Kammern des Kochers verdünnt, Mischen und Erhitzen des fermentierten Masse, den Abschluss der Kochers Faulschlamm und die Auswahl von Biogas aus der äußeren und inneren Kammern Kochers wird so durchgeführt, dass der Faulbehälter von der äußeren Kammer Biogases in dem Injektor zur Fermentations im Kocher Masse gemischt zurückgezogen, daß es in den Injektor erwärmt wird und das erwärmte Gas-Flüssigkeits-Gemisch in den Innenraum des Kochers eingeführt wird vor der Inbetriebnahme, wenn in den Innenraum des Kochers erhitztes Gas-Flüssigkeits-Gemisch eingeführt wird, über die Innenkammer des Kochers verteilt Einzelströmen verteilt, vorzugsweise am Boden des Kochers angeordnet.

Erreichen Sie ihre Aufgabe und das neue Design des Geräteherstellers für die obige neue Methode der sukzessiven pro Phase der anaeroben Vergärung von organischen Abfällen der Landwirtschaft und kommunale Dienstleistungen enthielt, verdünnt aus verschiedenen Materialien abgedichteten Behälter rund, oval, quadratisch, rechteckig oder vieleckige Form in der Draufsicht, konische oder pyramidale Unterseite gefertigt und die Kuppel an der Kuppel angebracht ist und nicht an den Boden des Tanks zylindrischen oder konischen konzentrischen Wand, ähnlich in Bezug auf die Form des Behälters zu erreichen und es in eine äußere und eine innere Kammer unterteilt, Düsen für verflüssigtes organischen Abfällen und Entfernung von Faulschlamm zuzuführen, bedeutet Mischen und Erhitzen von vergärbaren Abfällen Rohre Biogas aus internen und externen Kameras tippen, die so betrieben werden, dass die Rohraustritts Biogas aus der äußeren Kammer Kochers zu einer Gasleitung von der Saugdüse des Injektors verbunden ist, einer Ausstoßdüse, die einen Wärmetauscher mit der Heizung und der Pumpe zu ihrer Saugdüse verbunden kooperierende angebracht ist in den Kocher Pipeline zu setzen und die Einspritzmischkammer Auslass mit dem Abgaberohr des erhitzten Gas-Flüssigkeits-Gemisch verbunden in den Kocher eingebracht, wo der Kocher in seinem Boden mit dem Satz von Bodenstrom rassredotochitelem verbunden ist. Löst das Problem und die Tatsache, dass als eine Heizung installiert Biogas betriebenen Blockheizung Gasgeräte mit Wasserkreislauf ausgestattet mit automatischer Steuerung der Temperatur des Heizwassers.

Die gestellte Aufgabe wird dadurch gelöst und die Leistung der Vorrichtung, die Saugleitung Injektors zwei parallele getrennte Rohrleitungen zu den Pipeline-Auslass Biogas aus der inneren Kammer Röhrenkocher in Gasometer oder andere Konstantdruckregler bioagaza in Kochers Innenkammer verbunden ist, von denen eine Überdruckventil eingebaut ist Abbauen von übermäßigem Druck Biogas aus der äußeren Kammer in Biogas Kochers Druckrohrleitung aus dem inneren der Kammer und eine zweite parallele Pipeline getrennte integrierte Ventil aus der Rohrleitung Verringerung der Biogasauslass aus seiner inneren Kammer in die äußere Kammer des Kochers während der Bildung eines Vakuums in sie zugeführt wird.

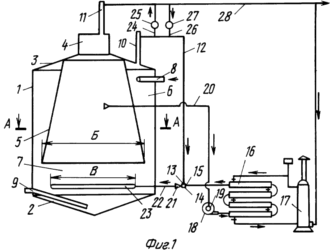

In den Zeichnungen dargestellte Vorrichtung schematisch koaxiale Kochers, wobei Fig. 1 zeigt eine allgemeine Ansicht davon im Schnitt mit aufgesetzter und integral daran Rohrleitungen, Druckentlastungsventile, Einspritzeinrichtung, Pumpe, Wärmetauscher, Heizkörper, Rohre und rassredotochitelem Strömungs und Fig. 2 zeigt eine Ansicht entlang A-A in Fig. 1 für den kreisförmigen Ausführungsbeispiel in Bezug auf den Faulbehältertank / in anderen Ausführungsformen rassredotochitel der Faulbehältertank in Bezug Fluss erhitztem Gas-Flüssigkeits-Gemisch in dem mittleren Teil des Bodens des Behälters in ähnlicher Weise wie bei der Durchführung seiner Kreisform mit der Leistung dieser Größe größer als B / O gesetzt wird

Eine sequentielle einphasigen anaerobe Vergärung Verflüssigung BIOMÜLL UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Coaxial Kochers / Abb. eine abgedichtete / in diesem Ausführungsbeispiel 1 und 2 ist / sind - ein zylindrischer / Tank 1 mit konischem Boden 2 und die Kuppelabdeckung 3 mit dem Plenum 4 unten, unter dem die daran befestigten nicht auf den Boden 2 des Behälters 1 konzentrischen kegelstumpfförmigen Erreichen Trennwand 5, die gleiche in Form in der Drauf Form des Tanks 1 und in Bezug auf seine Basis B auf den Boden 2. die konzentrische Trennwand 5 in den Tank 1 an den äußeren 6 und Innen 7 Kamera gegen teilt, die 8 Einlassrohre geschrieben und Verdichten Makulaturentfernung Schlamm 9. von multidirektionale verdaut 6 Abschlag am Ende des Rohres 8 Masse Rühren Gärung in der äußeren Kammer 6 Strahldruck vorgesehen verflüssigte Abfall vom Abschlag geliefert Armatur 8. über den äußeren 6 und inneren 7 Kameras Rohren 10 und 11 Erfüllung ihrer Biogas während der Rohrauslauf 10 Biogas aus der äußeren Kammer Kochers Pipeline 12 zu der Saugdüse 13 des Injektors 14 angeschlossen ist, 15 ist die Ausstoßdüse 16 verbunden, zu dem Wärmetauscher, eine Heizeinrichtung 17 und eine Pumpe 18. das Ansaugrohr 19 Pumpe 18 mit dem Ansaugrohr 20 des Kochers Fermentationsmasse verbunden ist, während die Mischkammereinlass 21 des Injektors 14 angeschlossen ist, Druckrohr 22, das erwärmte Gas-Flüssigkeits-Gemisch aus dem Kocher und 23 in einem Satz über den Kopf 2 rassredotochitelem Strom eingefügt.

Um einen großen Regelbereich spezifizierten Mengen von überschüssigem Biogasdruck und Unterdruck in der äußeren Kammer 6 gewährleisten - Saugleitung 12 des Injektors 14 durch zwei unterschiedliche parallele Rohrleitungen 24 und 26 mit einer Gasleitung 28. In der Rohrleitung 24 verbunden ist aufgebaut Minderventil 25 Biogas Abbauen von übermäßigem Druck von außen Kammer 6 in den Kocher 28 Entzugsleitung Biogas aus seiner Innenkammer 7 und 26 der Leitungsdruck integriert in das Ventil es 27 aus der Biogasversorgungsleitung 28 in die äußere Kammer 6 während der Bildung des Kochers in einem Vakuum reduziert.

Um den Empfang von Biogas aus rassredotochitelya Strom aus erhitztem Gas-Flüssigkeitsgemisch 23 in die äußere Kammer 6, die Größe ihrer äußeren Abmessungen in der Größe B zu verhindern, wird weniger konzentrische konische Bodenwand 5, die methan erhitztes Gas-Flüssigkeits-Gemisch von Mikroorganismen eine vollständigere Verwendung von magerem Biogas liefert.

Andere Linien / Steuerungsebene und für Überlauf, etc. / sowie Kochers Isolierung Geräteeinbaueinheit BL. - Nicht gezeigt, dass deren Umsetzung in vielen Fällen möglich ist ... In Übereinstimmung mit den Anforderungen der SNIP bioagaza Druck in der inneren Kammer 7 Kochers wird innerhalb von 1,5-2,5 kPa / 150-250 mm Wasser. Pfosten /.

Konsistente pro Phase der anaeroben Vergärung von organischen Abfällen verdünnt Landwirtschaft und öffentliche Versorgungsbetriebe in der vorgeschlagenen koaxialen Kochers wird wie folgt ausgeführt.

Frische verflüssigte und vorzugsweise vorgebrochenem Biomüll Luftfeuchtigkeit 93 ± 4% in Zeile 8 wird unter Druck in den Zwischenraum der äußeren Kammer 6 eingeführt, wo die Strahlen in unterschiedlichen Richtungen vom Abschlag Rohr 8 strömt eingeführt Abfall mit dem Inhalt der Kammer 6 die Fermentationsmasse vermischt wird. Laden Kochers liquefactioned organischen Abfällen kann sowohl kontinuierlich als kontinuierlich durchgeführt werden, periodisch oder zyklisch ein- oder mehrmals pro Tag. Beim Laden des Kochers weniger dicht trudnosbrazhivaemye Cellulose legnin, Fett und Proteinen Lichtschaltung umfasst, Pop-up, wie sie zuvor mit dem Inhalt der Kammer 6 und verunreinigt mit einer aktiven Symbiose Spaltung / hydrolysierende / Mikroorganismen, die Bereitstellung der anaeroben Vergärung in der ersten Phase der Zerstörung Komplex verdrängt Jet-Stream in einfachere Verbindungen mit der Bildung dieser während der zweiten Phase der Fermentation dichteren und Aminosäuren einen pH-Wert von weniger als 7,2 aufweist und die Kammer 6 in die Kammer 7 absteigend nach unten, wo ein pH von 7,2 und bei der die acetogene und methanogene anschließende Phase der anaeroben Vergärung abgeschlossen ist .

Eine Kammer zwischen den Wänden 6 gebildeten subcaloric Biogas aus diesem durch die Leitung 10 abgezogen und ein Kalorien-Biogas in der Kammer 7 gebildet wird, aus dem Kocher durch die Leitung 11 abgezogen.

Die konstante Strömung von erhitztem Gas-Flüssigkeits-Gemisch aus rassredotochitelya Strom 23 an der Unterseite der zwei Kameras 7 ermöglicht die gleichzeitige kombinierte Gas-Flüssigkeitsmischung durch die fermentierte Masse Erhitzen mit in die Kammer gegossen, 7 der Kammer 6 dichteren Strom Säuren und Aminosäuren, dispergiert desoxidierende aufsteigende erwärmte Gas-Flüssigkeitsstrom Fermentationsmasse in der Kammer 7. zu hohe Zufuhr von Biogas aus der Gas-Flüssigkeits-Gemisch aus rassredotochitelya Strom 23, zusammen mit Biogas, die Methan-Organismen in der Kammer 7, ermöglicht es der Basisgasraum 4 ist ständig "Kochen" Oberfläche der Fermentation im Fermenter Gewicht erzeugen, wodurch die Bildung einer dichten Kuchen zu verhindern, während beim Aufstieg von Biogas aus der Boden 2 auf den Boden plenum 4 dosbrazhivanie geringes Gewicht der Teilchen und der Absorption von magerem Biogas aus der Kammer 6 von Kohlendioxid und Schwefelwasserstoff durch symbiotischen Mikroorganismen zu bilden anaerobe Vergärung im Fermenter durchgeführt wird. Kombinierte Gas-Flüssigkeits-Misch der fermentierten Masse mit seiner gleichzeitigen Erwärmung wird automatisch Temperatur in einem einzigen Strom gesetzt, die erheblich vereinfacht und reduziert die Kosten für die Wartung des Kochers, aktiviert und beschleunigt den Prozess der anaeroben Vergärung Biogasausbeute zu erhöhen und erhöht% Gehalt in seiner Zusammensetzung von Methan bei der Verringerung der Kohlendioxid und Schwefelwasserstoff.

Je nach der Menge der Betriebsmodi des Kochers, verursacht Nassvergärung Masse, die Häufigkeit und Dosis Laden Abfälle und deren Zusammensetzung, die Temperatur der Gärung, und andere Faktoren, die Druck erzeugt in der Kammer 6 Biogas variiert, während Druck Biogas in der Kammer kontinuierlich 7 und Gasbehälter geregelt oder andere Geräte innerhalb der Regeln SNIP. Wenn die Pumpe 18 in der Kammer 7 fermentierbaren Masse und 20 in die Leitung angesaugt wird, 16 unter Druck durch den Wärmetauscher 14 zu dem Injektor zugeführt, durch die die Rohrleitung 12 und die Düse 10 das Biogas aus der Kammer saugt 6. Gebildet in der Mischkammer 20 des Injektors 14 mit erhitztem flüssigen Gemisch 22 durch die Leitung zugeführt wird rassredotochitel unter Druck im Strom 23, die mit einem geschlungenen System von perforierten Rohren gebildet werden. Rassredotochitelya Strömung aus den Löchern 23 kleinen individuellen Flüssigkeitsgemisch Strahlströmung in die innere Kammer 7 steigt eingeführt und vermischt sich mit dem Inhalt der Kammer 7 und geht in sie aus der Zellmasse 6.

Wenn ein Notfall oder eine andere Zwangs Beendigung der Pumpe 18 zu dem Injektor 14 und die spontane und reichlich Gasbildung in der Kammer 6 in die Biogasdruckkammer 6 2,0 kPa / 200 mm Wasser übersteigen. Post /, die 25 eine automatische Aktivierung des Entlastungsventils verursachen wird, und die Kammer 6 Biogas aus der Rohrleitung 28 geht weiter und weiter durch den Gastank zum Verbraucher / in der Rohrleitung 28, wie in der inneren Kammer 7 Kochers Druck Biogas Gasometer wird bei 2,0 kPa gehalten / .

Bei der Bildung eines Vakuums in der Kammer 6, mehr als 2,0 kPa automatisch Reduktionsdruckventil 27 aktiviert und Biogas aus der Leitung 28 durch die Rohrleitung 26 in die Kammer gehen, 6 und die Rohrleitung 12 Injektor 14 angesaugt.

Je nach Art, Menge und Qualität der Abfall, Dosis und Häufigkeit ihrer Last in den Fermenter, die Fermentationstemperatur und andere Faktoren im Modus Kochers Zuweisung Wert Drawdown Druckentlastungsregelventile 25 und 27 variieren.

Aufrechterhaltung einer eingestellten Temperatur Fermentieren organischer Stoffe in dem Kocher auf die Umgebungstemperatur zu verschiedenen Zeiten des Jahres abhängig ist gewährleistet automatisch, dass die Rohrleitung, die Fermentationsmasse von der Pumpe 18 zu dem Wärmetauscher-16 / montiert ist, nicht dargestellt / Temperatursensor mit einem Thermostat automatischer Temperaturregelung kooperierende Wasser-Heizung 17, die das fermentierte Masse im Wärmetauscher 16 vor dessen Eintritt in metantek durch den Injektor 14, um die notwendige Erwärmung zur Verfügung stellt.

Das vorgeschlagene Verfahren sequentiell pro Phase anaerobe Vergärung organischer Abfälle landwirtschaftliche und kommunale Abwasser verdünnt, mit einem gemeinsamen hydraulischen Flüssigkeit und Gas fermentierten Masse Mischen gleichzeitig mit beheiztem koaxiale Kochers in Kombination mit Saugwirkung von Biogas aus der äußeren Kammer, kann es bei Temperaturen von 12 bis hin durchgeführt werden, 60 o C, ist die optimale Wahl, welche durch den spezifischen Bedingungen verursacht.

Experimentelle Verifikation des vorgeschlagenen Verfahrens und des Kochers für seine Umsetzung in Bezug auf die anaerobe Vergärung Hühnermist, Gülle von Rindern und Schweinen durchgeführt wird, hat eine hohe Effizienz des Verfahrens gezeigt, das Management vereinfachen.

FORDERUNGEN

1. Ein Verfahren der sukzessiven pro Phase der anaeroben Vergärung von organischen Abfällen verdünnt, umfassend in die äußere Kammer Kochers organische Abfälle und deren anschließende sequentielle anaerobe Vergärung in den äußeren und inneren Kammern des Kochers, Erhitzen und Mischen der Masse Fermentation verdünnt Fütterung, den Abschluss Faulfaulschlamm und Biogas Auswahl interner und externer Kamera, dadurch gekennzeichnet, dass die Entlüftungskammer aus dem externen Biogas Kochers in den Injektor aus der Fermentationsmasse des Kochers, in dem sie in den Injektor eintreten gemischt wird erhitzt, und das erhitzte Gas-Flüssigkeits-Gemisch wird in den Innenraum des Kochers eingeführt.

2. Verfahren nach Anspruch 1, daß in den Innenraum des Kochers erhitztes Gas-Flüssigkeits-Gemisch in die innere Kammer separaten Kochers verteilt Strahlströme verzichtet eingeführt gekennzeichnet, vorzugsweise am Boden des Kochers angeordnet.

3. Vorrichtung zum sequentiellen pro Phase der anaeroben Vergärung von organischen Abfällen verdünnt enthält, aus verschiedenen Materialien hergestellt abgedichteten Behälter rund, oval, quadratisch, rechteckig oder vieleckige Form in der Draufsicht, konischen oder pyramidenförmigen Boden und einer Kuppel an der Kuppel angebracht ist und konzentrisch zum Boden des Tanks erreichen, konische oder zylindrische Trennwand, die gleiche in Bezug auf die Form des Behälters und in einer äußeren und einer inneren Kammer, Einlassrohre verdünnt organischen Abfällen und Entfernung von fermentierten Präzipitation unterteilen, Mittel und Erhitzen vergärbaren Abfällen und Biogas Auslassdüsen der äußeren und inneren Kammern, dadurch gekennzeichnet, daß ein Rühren Auslaßrohr Biogas von der äußeren zu einer Gasleitung von der Saugdüse des Injektors verbunden Kammer Kochers, der eine Abgabedüse einen Wärmeaustauscher zusammenwirkt, mit der Heizung und der Pumpe zu ihrer Saugdüse verbunden angebracht ist, in den Kocher Rohr und Mischrohr Injektorkammer zu setzen ist auf der Druckleitung des erhitzten Gas-Flüssigkeits-Gemisch verbunden ist, im Fermenter eingetragen.

4. Vorrichtung nach Anspruch 3, wobei die Druckleitung des erwärmten flüssigen Mischung in dem Zellstoffkocher Einspeisen an seinem Boden im Inneren des Kochers oberhalb des Sumpfstrom rassredotochitelem mit montiertem verbunden ist.

5. Vorrichtung nach Anspruch 3, dadurch gekennzeichnet, dass die Heizung als Arbeitsgas Biogas Heizvorrichtung mit einem Wasserkreislauf mit einer automatischen Temperaturregelung von Heizungswasser ausgestattet installiert ist.

6. Vorrichtung nach Anspruch 3, dadurch gekennzeichnet, dass die Saugleitung Injektors zwei getrennte Rohrleitungen in parallel mit der Gasleitung angeschlossen, von der Biogas Austrittsdüse Innenkammer im Kocher oder in einem anderen Gasbehälter DC Regler Biogas in der Kammer Innendruck Kochers, eines davon integriert ist ein Druckreduzierventil Überdruck von der externen Biogasfaulkammer Biogasentwässerungsleitung von ihrem Innenkammer entlastet, und eine zweite parallele Pipeline getrennte integrierte Ventil aus der Rohrleitung Verringerung der Biogasauslass aus seiner inneren Kammer in die äußere Kammer des Kochers während der Bildung eines Vakuums in sie zugeführt wird.
