Russische Föderation Patent RU2244203

WET Gasspeicher mit variabler Kapazität

WET Gasspeicher mit variabler Kapazität

Name des Erfinders: Andryukhin Timothy Y.
Der Name des Patentinhabers: Andryukhin Timothy Y.
Korrespondenzanschrift: 125445, Moskau, Leningrad sh, 112 / 1-4, kv.930, T.Ya.Andryuhinu.
Startdatum des Patents: 2003.07.28

Die Erfindung bezieht sich auf das Gebiet der Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügelfarmen, Komplexe und Fabriken vorgesehen, die aus Gülle, Mist und organischen Abfällen von Pflanzen produzieren brennbares Biogas und hoch durch pathogene Mikroorganismen desinfiziert Qualität, Würmer, ihre Eier und Unkrautsamen organischen Düngemitteln. Wet Gasometers variable Kondensator umfasst zum Befüllen und Entleeren des Tanks fließt Flüssigkeit eine Flüssigkeit Glocke und Behälterboden und Rohrhebe als Gate verwendet abgesenkt Glocke Hissen und das Rohr (Rohre), um die Zu- und Abfuhr von Biogas im Fermenter während der anaeroben Vergärung von organischen Abfällen hergestellt wird . Der Boden des Behälters konisch ist. An der Unterseite des Bodens des Zauns installierten Rohr den Tank von Sinkstoffe strömenden Flüssigkeit zu entleeren. Die Verwendung der Erfindung werden die Betriebskosten senken.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Kanalisation und vor allem für den Einsatz in der Landwirtschaft Vieh und Geflügel Farmen, Fabriken und Betriebe bestimmt sind , auf denen Gülle, Mist und Ernteabfälle in den Fermentern brennbare Biogas und hohe Qualität durch pathogene Mikroorganismen, Würmer, ihre Eier und Samen desinfiziert produziert wird Unkraut organischen Dünger.

Bekannte typische Nassgastank mit variabler Förderleistung mit Wasser gefüllten Tank, die Rolle der Wasserdichtung Hebe Durchführung und gasgefüllten Glocke senken, dann, wie im Tankgastank im Winter das Einfrieren von Wasser zu verhindern und die Wassertemperatur in der kalten mindestens + 5 ° C zu erhalten, wird es erhitzt, unter Verwendung von Dampfstrahl mit einer Geschwindigkeit von Aufzügen in dieser Stunde bei 70-120 Wärme pro Kubikmeter Wasser kcal. / See. Typische Projekte Nassgastanks mit unterschiedlichen Kapazitäten №707-2-18-24c-86, entwickelt GIAP genehmigt und in Kraft gesetzt Düngemittel Protokoll №25-III am 10. September 1985 /.

Der Nachteil eines typischen nassen Gastank ist ein variabler Kondensator, der Wasser in dem Behälter im Winter zum Heizen benötigen eine erhebliche Menge an Wärmeenergie zu verbringen.

Bekannt und eine weitere Nass Gasometer variable Kondensator mit einer flüssigkeitsglocken Anheben und einen Tank mit einem flachen Boden und Rohrleitungen zum Befüllen und Entleeren des fließenden Wassers wird als Gate verwendet Hebe abgesenkt glocken Düse oder mehrere Düsen zum Zuführen und Entfernen von Biogas im Fermenter erzeugten anaerobe Vergärung von organischen Abfällen, die in der britischen Patent №2190682 tml gegeben ist. C 02 F 11/04.

Der Nachteil dieser Methode aus dem Patent UK bekannte Anwendung №2190682 nass Gasometers variable Kondensator ist, dass Sie Wasser für die Heizung läuft verbringen müssen, die ihre Einfrieren zu verhindern ist, verbraucht im Winter warm.

Doch in seiner technischen Wesen und dem erzielten Ergebnis auf Antrag des Vereinigten Königreichs bekannt nassen Gasometers mit variabler Kapazität ist die am nächsten an der Erfindung.

Die Aufgabe der vorliegenden Erfindung ist es, ein Nassgastank mit variabler Kapazität zu schaffen, die über seinen Mängel beseitigt wird bereitgestellt, um die Kosten für den Betrieb zu reduzieren, aufgrund der Verwendung als Strömungs austauschbaren Flüssigkeit aus dem Fermenter auf 35 ° C anaerob fermentiert erhitzt entladen / mesophilen Bedingungen / oder 60 ° C / thermophilen Bedingungen / Naßgewicht von 94-97% und darin und die ausgefällten organischen Substanzen abgelagert haben.

Gemäß der Erfindung bei der Durchführung des Nassgastank variabler Kapazität eingestellt die Aufgabe durch die Tatsache erreicht, daß der Behälterboden an der Unterlage, die fence des Rohres installiert ist verjüngt ist, den Tank von Sinkstoffe Entleerungs Flüssigkeit fließt und so die Flüssigkeitsströmung abgeführt angelegten erhitzt aus dem Kocher des plattierten Flüssigkeitsmasse anaerob fermentiert, während die Periodizität der Eingang in den nassen Gasometers Tank angewendet in beheizten Faulgewicht in Übereinstimmung mit der Frequenz der Entladung fermentierten Pulpe aus dem Faulbehälter und Abflussrohr aus der Flüssigkeit und Reinigungsklappe an den Tankbodensedimenten angepasst vergoren.

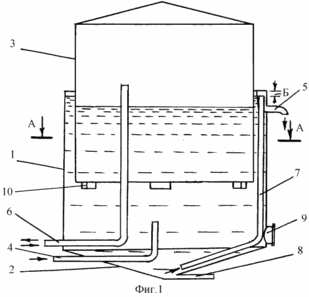

In den Zeichnungen ist mit 1 die Vorrichtung schematisch Nassgastank variabler Kapazität gezeigt, wobei Figur eine perspektivische Schnittansicht des nassen Gasbehälter ist, und Figur 2 - eine Ansicht entlang A-A in Figur 1.

WET Gasspeicher mit variabler Kapazität

Vorgeschlagene nass Gasometers /fig.1 variabler Kapazität und 2/1 umfasst einen Tank mit konischen Boden 2 und einem Anheben und Absenken der Glocke 3. Der Tank 1 Füllung aus Düsen 4 und 5 Entleeren des Tanks 1 fließenden Flüssigkeitsleitung / Fittinge / Zu- und Abfuhr von Biogas 6 ist der Ansaugbereich 7 Leitung 5 des Behälters 1 fließt Flüssigkeit mit sediment Entleeren als gebogenes Rohr ausgebildet, wobei das untere Ende davon ist in der Mitte des konischen Boden 2 und der oberen montiert - in einem vergrßerten oberen Abschnitt des gebogenen Entladungsrohrs 5 in einem Abstand "B" montiert ist aus 1 und der Oberseite des Tanks leicht über die Düse 5, die mit einem Drain von der von dem oberen Ende des Rohres 7. Abschrägung Entleerungsflüssigkeit aus dem unteren Düsen sediment 2 fließt mit Tank 1 strömenden Flüssigkeit bereitstellt, ist 8, und für die periodische Reinigung des Bodens 2 bis 3 mal -4 Jahre Niederschlag in der Bodenwand des Behälters 1 weist eine Luke mit einem Deckel 9 zu geregelten SNIP Biogasumwandler und Druck in den Gasbehälter an der Glocke Boden 3 befestigt abnehmbare Gewichte 10, die zugeordnet ist, das Gewicht gegebenen Durchmesser und Gewicht der Glocken 3 herzustellen.

Glockenregalführungen und die Rollen 3, Steuergeräte und Installation der Isolationsleistung des Schiffes 1 sind nicht dargestellt, weil ihre Ausführung ist in verschiedenen Ausführungsformen möglich.

Der Betrieb des vorgeschlagenen Nassgastank mit variabler Förderleistung muss für brennbare Gasführung soll mit der Sicherheit der nassen Gastanks in Übereinstimmung durchgeführt werden. Dies sollte aus dem Kocher fermentierten Masse kontinuierlich oder intermittierend mit seinen zusätzlichen Kühlung in dem Wärmetauscher abgeführt in dem vorgeschlagenen wet Gasometer geladen Berücksichtigung Temperatur und Luftfeuchtigkeit genommen werden, wenn in dem Kocher auf die Fermentation von Frischgewicht oder ohne Kühlung geladen Heizung.

Die wichtigsten wirtschaftlichen Nutzen aus der Verwendung der vorgeschlagenen Erfindung Nassgastank mit variabler Kapazität ist eine signifikante Reduktion der Kosten für den Betrieb im Winter, indem die Notwendigkeit beseitigt Dampfstrahl Aufzügen und anderen technischen Mitteln der Heizung bekannt Naßgas Haltern mit variabler Kapazität zu verwenden, wenn verschiedene Brennstoff oder Elektrizität verwendet wird.

FORDERUNGEN

1. Befeuchten Gasometer variable Kondensator mit einer flüssigkeitsglocken Anheben und Behälterboden und Rohrleitungen zum Befüllen und Entleeren der Tankflüssigkeit als Gate verwendet fließt Hebes zum Zuführen und Entfernen von Biogas im Fermenter während der anaeroben Fermentation glocken Düse (Düsen) abgesenkt von organischen Abfällen, dadurch gekennzeichnet, daß der Behälterboden ist konisch ausgebildet, das Sediment Entleerung aus dem Flüssigkeitsstrom Einschwingzeit am unteren Teil des Zaunrohr installiert ist.

2. Befeuchten Gasometer variable Kondensator nach Anspruch 1, daß als die angelegte fließt erwärmtes Fluid aus dem Kocher der plattierte anaerob fermentierten flüssigen Masse entladen gekennzeichnet.

3. Befeuchten Gasometer variable Kondensator nach Anspruch 2, wobei die Frequenz des Eingangs zu dem Reservoir nassen Gastank in beheizten Kocher Gewicht fermentierten angewendet eingestellt in Übereinstimmung mit der Frequenz der fermentierten Pulpe Entladen aus dem Kocher.

4. Wet Gasometer variable Kondensator nach Anspruch 1, dadurch gekennzeichnet, daß das Reservoir aus der flüssigen Abgaberohr gebildet ist, und dem Tankboden Luken Reinigung durch Präzipitation.
