Erfindung
Russische Föderation Patent RU2097421

BIOMETANOVAYA Entsorgungsanlagen

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.06.30

Zweck: Die Erfindung betrifft die Verwendung von Gülle und Streu, Reinigung selhozstokov, die Verwendung von Ernterückständen, Holzabfälle Biomethan und Protein-Vitamin-Ergänzung (BVD) zu produzieren und können an die Unternehmen des agroindustriellen Komplexes (AIC) verwendet werden. Das erfindungsgemäße Kameramethanfermentation wird als vertikale Gehäuse ausgebildet mit horizontalen perforierten Trennwänden Abschnitt enzymatische Hydrolyse und Kammerachse gelagerten Antriebswelle mit Schaufeln montiert sind oberhalb der Trennwand und der Platte unterhalb der Trennwand und bildet damit den Treibabschnitt bildet, mit dem Gebläse in Verbindung steht, wenn Dieser Abschnitt der enzymatischen Hydrolyse zur Maische miteinander Fallrohre kommuniziert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Verwendung von Gülle, Abfälle, Reinigung selhozstokov, die Verwendung von Ernterückständen, Holzabfälle Biomethan und Protein-Vitamin - Ergänzung (BVD) zu produzieren und können an die Unternehmen des agroindustriellen Komplexes (AIC) verwendet werden.

Bekannte biometanovaya Entfernungsvorrichtung, die eine Sammlung von tierischen Abfällen und Geflügel Abfallprodukte, Sammlung von Pflanzenresten, berichtet ein Dispersions Substrat Mischer und einen Wärmetauscher für die Heizung und Kameras sauer, Regression sauer, neutral alkalisch und Methangärung, ausgestattet mit einem Rührer und Immobilisierung Befestigung (Viesturs C. E. et al. Fermentationssysteme, Riga, 1986, S.. 18, 19), das Fehlen von denen eine geringe Methangehalt in Biogas ist, nicht mehr als 65 75% , was die Effizienz des Anlagenbetriebs senkt aufgrund der Unterdrückung der Aktivität von methanogens-kislotogenami anaerob, acetogener , atsetogidrogenami und so weiter in der Kammer von Methangärung.

Die Erfindung ist zur Steigerung der Effizienz.

BIOMETANOVAYA Entsorgungsanlagen

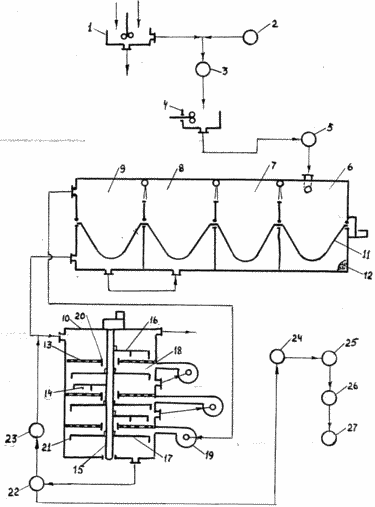

Die Zeichnung zeigt schematisch biometanovaya Gerät Gewinnen einer Sammlung von 1 tierischen Abfällen und Geflügel Abfallprodukte, Collection 2 Pflanzenreste umfasst, berichtet ein Dispersionsmittel 3, einen Mischer 4 des Substrats und der Wärmetauscher 5 für seine Heizung und Kameras 6 sauer, 7 - Regression sauer, 8 neutral, 9 Alkali- und 10 Methanfermentation, der mit 12 Einrichtungen 11 und Immobilisierung Mischdüse, wobei die Kammer 10 der Methanfermentation wird als vertikales Gehäuse mit horizontalen perforierten Leitbleche 13 bilden Abschnitte 14, enzymatische Hydrolyse, wobei in der Kammer 10 der Methangärung Achse gelagerte Antriebswelle 15 ausgelegt, die oberhalb der perforierten Trennwand 13 montiert Klinge 16 und die untere Scheibe 17, bilden eine perforierte Trennwand 13, Blow Abschnitt 18, der mit dem Gebläse 19 und Abschnitt 14 der enzymatischen Hydrolyse mit jedem anderen Fallrohre kommuniziert 20 und 21. In diesem Fall wird die Kammer 10 Methangärung kommuniziert wird auf Maische mit dem Mikrofilter 22 und der Biomasse von methanogens zentrifugalen Desintegrator 23 und auf poslebrozhevomu Rückstand (PBO) Mikrofilter 22 mit der aeroben Kammer zu der Kamera 10, Methangärung und die Kamera 24 mit dem Mikrofilter 25, Wärmetauscher 26, und eine Sammlung von 24, ähnlich im Design kommuniziert 27 Protein und Vitamin-Ergänzungen.

Biometanovaya Rückgewinnungsvorrichtung arbeitet wie folgt.

Produkte tierischer Abfälle und Geflügel gidrosmyvom gidrosplavom und geben Sie den Kollektor 1, in dem die Befreiung von Mineraleinschlüsse gerührt wurde. Sammlung von Pflanzenresten 2 in dem Dispersionsmittel 3 empfangen, in dem sie Bodenaufprallstoß auf die hydrodynamischen Größe vergleichbar mit der Größe der Mikroorganismen. 5: 1 im Mischer 4 werden Schlämme mit einer Substratkonzentration von etwa 1% und 5 Stand Verhältnis zwischen Kohlenstoff, Stickstoff, Phosphor in dem Bereich von 100 hergestellt. Im Wärmetauscher 5 ist das Substrat auf eine Temperatur von 36 38 ° C und anschließend in den Kammern 6 fermentiert, 7, 8 und 9 mit Rührein 11 in Gegenwart von Immobilisierung Befestigungs 12, wobei nedobrod aus Kammer 9 alkalische Gärung bewegt sich in die Kammer 8 neutral Fermentation, in denen für Konto Ammoniumhydroxid und Ammoniumbicarbonat die Acidität der Maische und erhöht den Grad des Zusammenbruchs der Suspensionen reduziert. Maische aus der Fermentationskammer 9 Alkali in den oberen Abschnitt 14 der Kammer 10 der Methangärung und Biogas aus Fermentationskammer 9 Alkali Gebläse 19 ist mit dem Treibabschnitt 18 zugeführt, in die Kammer 10 von der Unterseite der Methanfermentation. Das Biogas wird durch die Lochblende 13 und einer Schicht aus Immobilisierung der Düse 12 und Abschnitt 14 seiner enzymatischen Hydrolyse gesprudelt wurden Laders 19 Schlag zum nächsten Abschnitt genommen usw. Brew strömt durch Rücklaufrohre 20 und 21 und mit suspendiertem alten und toten Zellen wird in methanogens Mikrofilter 22, die im Bereich der Trägheitskräfte trennt methanogens Biomasse aufgenommen. Biomasse zerfallen in einer Zentrifugal-Desintegrator 23 mit der Zerstörung der Schalen hydrodynamischen Kavitation und thermischen Effekten. Enzyme Bruchschalen nicht kollabieren, und sie werden zusammen mit den physiologisch aktiven Substanzen (Nukleinsäuren, Vitamine, Spurenelemente, etc.) in den oberen Abschnitt 14 der Kammer 10 enzymatische Hydrolyse Methanfermentation. Enzyme Desintegrationsmittel und junge lebenden Zellen methanogens Wasser in Wasserstoff und Sauerstoff zersetzen. Wasserstoff-Reduktionskatalysator ist Kohlendioxid zu Methan, Sauerstoff und Biogas Veröffentlichungen von Verunreinigungen wie Schwefelwasserstoff. Als Ergebnis Biogas wird mit einer Konzentration von Biomethan letzten 98 bis 95% und einer Ausbeute von 1,3 Biomethan 1,5 kg / kg aschefreie organische Stoffe zu enzymatische Hydrolyse umgewandelt. Per Saldo poslebrozhevom (TSP) in der aeroben Kammer 24 wird die Biomasse durch Blasen in jedem Abschnitt 18 blasen Frischluftgebläse 19. Die Biomasse wird getrennt in den Mikrofilter 25, sterilisiert im Wärmetauscher 26 bei einer Temperatur von 90 ° C und 95 aus der Sammlung von 27 Protein-Vitamin - Ergänzung gezüchtet ( BVD) wird mit einer Rate von 1 g pro 1 kg Lebendgewicht von Vieh und Geflügel verwendet, die für 20 bis 30% erhöht Eiablage, Milchproduktion, Gewichtszunahme von Fleisch um 30 bis 40% verbessert Genetik Züchter, reduziert Verlust von Jungen und BVD Kostenpreis, den Verbrauch konventioneller Futtermittel reduziert zehnmal niedriger als die Kosten für die Hydrolyse Futterhefe. Zur gleichen Zeit dank der Installation biometanovoy gehen die Verbesserung der Umwelt rund um den landwirtschaftlichen Betrieben.

FORDERUNGEN

Biometanovaya Rückgewinnungsvorrichtung eine Sammlung von tierischen Abfällen und Geflügel Abfallprodukte umfasst, Sammlung von Pflanzenrückstände, durch das Dispergiermittel mit aufeinanderfolgenden Mischer berichtet, Wärmetauscherkammern saure, regression sauer, neutral, alkalisch und Methanfermentation, der mit einem Rührer und immobilizivannoy Düse ausgestattet ist, wobei daß Methanfermentationskammer als vertikales Gehäuse mit horizontalen perforierten Trennwänden bilden enzymatische Hydrolyse Kammer durch Methanfermentationsraum Achse gelagerte Antriebswelle ausgebildet, auf der über die perforierte Prallschaufeln montiert, und unterhalb perforierten Ablenkplatten installiert Platte eine perforierte Trennwand bildet das Treibabschnitt gemeldet durch mit einem Kompressor, und enzymatische Hydrolyse Kammer miteinander Fallrohre kommuniziert.
