Erfindung
Russische Föderation Patent RU2251536

Eine sequentielle einphasigen anaerobe Vergärung fester und flüssiger fermentierter organischer und Hausmüll und Klärschlamm Faulbehälter OUT zur Ausführung

Eine sequentielle einphasigen anaerobe Vergärung fester und flüssiger fermentierter organischer und Hausmüll und Klärschlamm Faulbehälter OUT zur Ausführung

Name des Erfinders: Andryukhin Timothy Y.
Der Name des Patentinhabers: Andryukhin Timothy Y.
Adresse für die Korrespondenz :. 125445, Moskau, Leningrad sh, 112 / 1-4, kv.930, TY Andryukhin
Startdatum des Patents: 2004.02.16

Die Erfindung ist für die Bewirtschaftung von Siedlungsabfällen und verschiedenen organischen landwirtschaftlichen Lauf mit der Entwicklung der Produkte der anaeroben Vergärung Biogas Brennstoff zur Energiegewinnung in der kommunalen und der Landwirtschaft für die Nutzung und hohe Qualität durch pathogene Mikroorganismen desinfiziert, Würmer, ihre Eier und Unkrautsamen, mineralisierten organischen Dünger hohen Humusgehalt und anderen Wachstumsförderern und verschiedene fruchttragenden Pflanzen. Verfahren sequentielle pro Phase der anaeroben Vergärung von organischen vergärbare Abfälle im Kocher vertikal durchgeführt unterteilt nicht in Volumen der Kammer zu seiner Bodenwand in zwei ungleiche erreichen, im oberen Teil des unteren, von denen eingebaut geschützt perforierten Zaun Be- und Entladen von Silo Abfälle, die die erste saure Phase Vergärung von Symbiose führen Mikroorganismen brechen bei einem pH-Wert von weniger als 7,0 nach unten. Produkte Abbau von organischen Stoffen von Abfällen und Mikroorganismen in die zweite Phase der Verdauung in einem alkalischen Medium bei einem pH-Wert von 7,2 methanogenen Mikroorganismen hauptsächlich in der größeren Kammer Kochers eingeführt Biogas Brennstoff erzeugen. Nicht-vergärbare Substanz und verschiedene Einschlüsse, ohne Sortierung, Aufzug aus dem Kocher abgelassen. EFFECT: die Umsetzung einer konsistenten pro Phase der anaeroben Vergärung unterschiedlich in ihrem Zustand von organischen Abfällen mit verschiedenen Einschlüssen ohne Zerkleinerung, Sortierung und Verflüssigung, die Möglichkeit der Trennung und nicht fermentierten Abfälle und Verunreinigungen, die vollständigste Spaltung mit der Ausarbeitung von der größten Anzahl von dekontaminiert Dünger mit dem höchsten Gehalt an Humus, Wachstumsförderer zu entfernen und Obstpflanzen und die höchste Produktion von Biogas Kraftstoff.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung ist für die Behandlung von kommunalem Abwasser / Abfall / und verschiedene organische landwirtschaftliche Lauf mit der Entwicklung der Produkte der anaeroben ihre Fermentation Brennstoff Biogas für Energiezwecke in der kommunalen und der Landwirtschaft für die Nutzung und hohe Qualität durch pathogene Mikroorganismen desinfiziert, Würmer, ihre Eier und Unkrautsamen Flüssigkeit mineralisierten organischen Dünger mit hohem Humusgehalt und anderen Wachstumsförderern und verschiedene fruchttragenden Pflanzen.

Bekannte Verfahren der sukzessiven pro Phase der anaeroben Vergärung verschiedener neizmelchaemyh festen und flüssigen organischen Abfall mit der Entwicklung dieser Dünger und brennbare Biogas, das in einer Anlage zur anaeroben Vergärung von festen und flüssigen organischen Abfall in der Art der teilweisen Rückführung der Masse ausgestattet mit Plenum und Ketten Schaber Aufzug Be- und Entladen durchgeführt wird fermentiert feste Abfälle / f l "Biotechnologie" 1989 V.5, №2, str.222-224, 3b /.

Der Nachteil dieser bekannten Verfahren der anaeroben Vergärung von festen und unzer nerazzhizhennyh organische Abfälle mit einem Ketten Schaber Aufzug Kocher ausgestattet ist, dass feste Abfälle nur in der Mitte eingetaucht ist und unteren Zonen des Kochers, das heißt in neutral bei pH 7,0 und bei einem alkalischen pH größer als 7,2 Verdau Zone, in der die erste Phase der anaeroben Vergärung bei einem pH von weniger als 7,0 ist, mit schwachen Aktivität Symbiose Aufteilungs- / hydrolysierenden / Mikroorganismen durchgeführt, die mehr als 90% der Anzahl von herunterladbaren ist im Kocher feste organische Abfälle ohne Spaltung und Bildung dieser Biogas.

Strukturnachteil der obigen bekannten Vorrichtung zur anaeroben Vergärung des festen Abfalls in Form von integrierten in Kochers Be- und Entladen Ketten Schaber Aufzug ist, dass der Transport von seinen Zweigen Aufzug nur gerade durch den neutralen und alkalischen Zonen Gärung in der Mitte und Boden des Kochers umgesetzt und nicht durch entsorgt am oberen Ende der Zone Kochers Säure mit einem pH-Wert von weniger als 7,0 aktiv Splitting, in dem die aktive Phase des ersten anaeroben Vergärung Symbiose Aufteilungs- / hydrolysierenden / Mikroorganismen.

Bekannt, und die Verfahren der sukzessiven pro Phase der anaeroben Vergärung von organischen Abfällen verdünnt durchgeführt in Kochers durch RF Patent №2163750, unter denen organische Abfälle vor der Fermentation zerkleinert und Aufschlämmung verflüssigt auf einen Feuchtigkeitsgehalt 93 ± 4% und durch Rohrleitungen unter Druck in den Zwischenraum der Kamera eingebracht, die die erste produziert Phase der Säureaufschluß, und die zweite Phase der alkalischen Aufschluß, - ​​hauptsächlich Faulbehälter mit der Entfernung der es als ein Teil der fermentierten Masse in Form eines Präzipitats des unvergorenen uploaded auf die Verdauung im Kocher von organischen Abfällen und nicht fermentierbaren Rückstände in den Einschlüssen führen.

Der Nachteil dieser Methode in der Russischen Föderation Patent №2163750 Methode ist, dass feste organische Abfälle gemahlen werden muss und verdünnen, bevor sie in den Kocher und die Anwesenheit in der Zusammensetzung von Hausmüll / Abfall / nicht vergärbaren Stoffe und Gegenstände Laden - bis zu ihrem Laden in den Kocher bei der notwendigen Verdauung von Abfällen gelöscht.

Der Nachteil bei der Umsetzung des Kochers durch RF-Patent №2163750 ist die Abwesenheit in seiner Zusammensetzung von irgendwelchen technischen Mittel es mit einer Vielzahl von festen Abfällen ungegorenen Einschlüsse in ihnen zu laden und sie mit der Abteilung des fermentierten Masse aus ihm entladen.

in seiner technischen Wesen und erzielte Ergebnis in der Russischen Föderation Patent №2163750 Verfahren und Faul bekannt sind jedoch am nächsten an der Erfindung.

Die Aufgabe der Erfindung, ein Verfahren zur Verfügung zu stellen und einen Kocher für ihre Umsetzung, die Nachteil dieser Methode ist, würde oben und Faul beseitigt werden, und würde die Möglichkeit bieten, in aufeinanderfolgenden pro Phase der anaeroben Vergärung unterschiedlich in ihrem Zustand der vergärbaren organischen ländlichen und städtischen Hausmüll / Müll / andere führen ihre Zusammensetzung von Einschlüssen ohne Zerkleinerung, Sortierung und Verflüssigung und würde die Fähigkeit, mit dem höchsten Gehalt an Humus und Stimulanzien die umfassendste Abbau / hydrolysierende / vergärbare organische Substanz in der Entwicklung dieser mehr hoch gereinigte Flüssigkeit mineralisierten organischen Dünger würde nicht fermentierten Abfälle und nicht vergärbaren wiederum zu trennen haben und entfernen Wachstum und Fruchtbildung von verschiedenen Pflanzen, und würde die größte Menge an hochenergetischen Erzeugung von Biogas Kraftstoff bereitzustellen.

Gemäß der Erfindung in der Durchführung des Verfahrens stellte die Aufgabe, durch sukzessive pro Phase der anaeroben Vergärung von organischen Abfällen erreicht wird, ist in den Fermenter aufgeteilt vertikal durchgeführt hat, um seine Bodenwand in zwei ungleiche in Bezug auf die Kamera nicht erreichen, im oberen Teil des unteren davon Loch Zaun Laden geschützt eingebaut und Entladen Silo Abfall wobei das Durchführen der ersten saure Phase Fermentation mikrobieller Symbiose bei pH Spaltung weniger als 7,0, und deren Stoffwechselprodukte von Fettsäuren, Aminosäuren und andere Sekrete werden in der zweiten Phase des Fermentationsmediums bei einem alkalischen pH größer als 7,2 methanogenen Mikroorganismen hauptsächlich verabreicht in mehr Faulkammer bei der Bildung von Biogas Kraftstoff, während nicht-vergärbare Substanz und verschiedene Einschlüsse, die auf dem Fermentations Kochers in jedem Teil der Stadt und festen Siedlungsabfälle ohne Sortierung, Aufzug aus dem Kocher entladen heruntergeladen.

Die zugewiesene Aufgabe wird bei der Durchführung des Verfahrens erreicht, und die Tatsache, dass die Erwärmung von vergärbaren Abfällen in getrennten Kammern in unterschiedlichen oder in den gleichen Temperaturbedingungen durchgeführt wird eingestellt in Abhängigkeit von der Zusammensetzung, der Qualität, der Feuchtigkeit und der Menge an Abfallarten.

Das Problem ist die neue konstruktive Leistung des Kochers für die obige neue Methode der sukzessiven pro Phase der anaeroben Vergärung verschiedener vergärbare organische und Hausmüll aus unterschiedlichen Materialien gefertigt enthält aufgeteilt in getrennte Digestionskammer abgedichteten Behälter rund, oval, quadratisch, rechteckig oder vieleckige Form in der Draufsicht mit einem Boden und Dome Düsen verschwenden Zufuhr und Abfuhr des fermentierten Masse mit Hilfe von Rühren und Erwärmen von vergärbaren Entsorgungsleitungen anzapfen Biogas aus den Faulkammern verbunden durch eine Pipeline an den Injektor mit dem Wärmetauscher in Verbindung steht automatisch die Temperatur der Heizung und die Pumpe mit seiner Saugdüse Gärung in der Masse des Tanks einstellt, und mit Druckrohr Gas-Flüssigkeits-Gemisch in den Fermenter eingebracht und mit Strom zu rassredotochitelem während Biogases aus dem Faulkammer Düsen miteinander verbunden sind durch zwei parallele getrennte Rohrleitungen zu entfernen, von denen jede einen Druck integriert Reduktionsentlastungsventil Biogas in einer der Kammern in Bezug auf eine weitere in Grenzen setzt bei der Umsetzung der Tatsache erreicht, daß die Kuppel des Behälters nicht mit dem Boden der Trennwand angebracht ist, erreicht das Reservoir auf dem kleinen und großen unteren Verbindungskammer plenum, Seiten kleine Kammer trennt, von denen der obere auf den gegenüberliegenden Seiten der gleichen Hals eingeführt in einen gemacht von ihnen und eine abnehmbare Ketten Schaber Be- und Entladen von Silo L-förmig mit Zapfen frischen Abfall bei der Verdauung zu ihm angebracht herunterladen und Entladen gegoren, fahren, führende und Sterne und horizontal gestapelt und gegenüber Betriebsketten Schaber Zweige Führung mit Loch Zaun zwischen der Seite und auf der Oberseite von ihnen, und in der Kuppel der kleinen Kammer aus Rohr Entnahme aus es von Biogas, die Gasverbindung zu dem Gerät und Koch gazootbora erhitztes Gas-Flüssigkeits-Gemisch wurde gerührt Fermentationstank, um die Massen.

Charakterisierten vorgeschlagen Kochers und daß das Volumen der kleinen Kammer beträgt weniger als 30% des gesamten Behältervolumens, der Installationsarbeitszweigkettenschaber Be- und Entladen des Aufzuges in der Konstruktionslage auf horizontal angeordneten Schienen an der Trennwand und auf einer gegenüberliegenden niedrige Wand der Kammer durchgeführt Tank und perforiert in den Seitenzweigen Arbeits Zäune mit Rollen Aufzugsführungen aus zusammenwirkenden, während die Aufzugsanlage in einer kleinen Kamera mit seiner Befestigungs darin in einem von zwei gegenüberliegenden Mündungen gebildet wird durchgeführt und die zweite Abdeckung zu schließen.

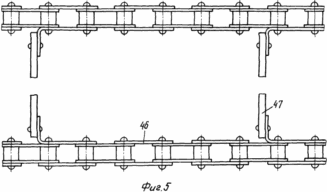

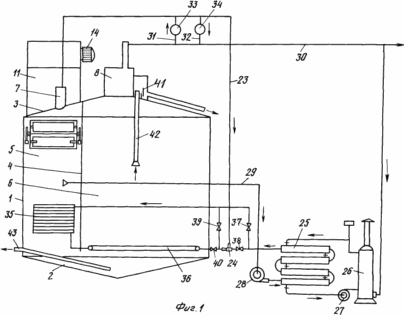

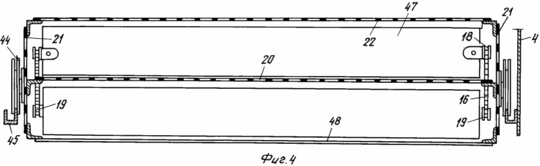

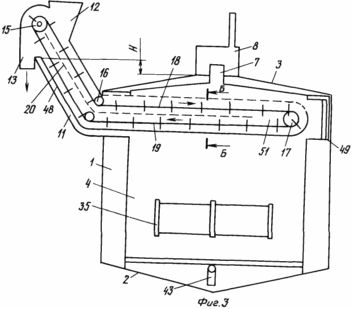

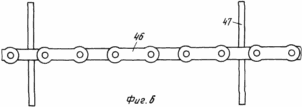

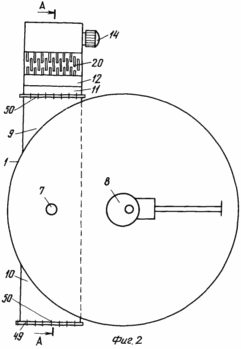

In den Zeichnungen zeigt schematisch die erfindungsgemässe Vorrichtung Kochers, wobei 1 schematisch eine allgemeine Ansicht in Abschnitt zeigt mit angeschlossenen Geräten die Interaktion mit ihnen; Abbildung 2 - zeigt eine Ansicht des Kochers oben; Figur 3 - zeigt eine Ansicht entlang A-A in Figur 2; 4 - Ansicht entlang B-B in 3; 5 - schauen Sie das Fragment Ketten Schaber auf der Oberseite des Aufzugs; 6 - schauen Sie das Fragment Ketten Schaber Aufzug auf der 5 Seite.

Eine sequentielle einphasigen anaerobe Vergärung fester und flüssiger fermentierter organischer und Hausmüll und Klärschlamm Faulbehälter OUT zur Ausführung

In den Zeichnungen Digestor ist ein abgedichteter Behälter 1 in Form von runden ausgeführt, oval, quadratisch, rechteckig oder vieleckige Form und aus unterschiedlichen Materialien mit einem Boden 2 und einer Haube 3 an der Kuppel angebracht ist, 3 und erstreckt sich bis zum Boden der beiden Trennwand 4 Trenn 1 den kleinen Tank 5 und 6, eine große Plenumkammer jeweils über ihnen mit 7 und 8 in einer kleinen Seitenkammer 5 koaxial von gegenüberliegenden Seiten des Halses von eindimensionalen durchgeführt 9 und 10 mit Verbindungsflanschen, von denen eingeführt und befestigt Bolzen abnehmbar Abstreifer Ketten- gegorene, 13, Aktuator 14, Top 15 und Führungen 16 und 17 Seite durch Sternchen horizontal übereinander und entgegengesetzte Richtung läuft oberen 18 und unteren 19 Ketten Schaber Zweige Be- und Entladen des L-förmigen Aufzug 11 mit Düsen frischen Abfall 12 zu laden und entladen mit einem perforierten Schutz / Sieb / 20 zwischen der Seite 21 und Top 22 auf sie ineinander greifen. Düsenaustritts ungegorenen Abfall 13 wird eine Einstellung durchgeführt, so dass die Marke Pegel des Überlaufs von ihm die Flüssigkeit den Wert "H" über der plenum Halsfuß 8 zu sein, deren Wert in der Größe ist, dass sie höher ist als die Flüssigkeitssteuerstand-Markierung in dem Behälter 1, da SNP gemäß dem Biogasdruck, Gasbehälter in die Rohrleitung eingebaut 30 sollte im Bereich von 1,5 bis 2,5 kPa / 150-250 mm Wasser sein. Pfosten /.

Die Kuppel 3 einer kleinen Kammer 5 ist rohrGasSammler 7 Retraktion der Kammer 5 Biogas angeschlossenen Rohrleitung 23 mit den Geräte gazootbora und Koch erhitztes Gas-Flüssigkeits-Gemisch wurde in den Behälter 1 Gewichtsteil des Injektors 24, der Wärmetauscher 25, eine Heizeinrichtung 26, eine Umwälzpumpe 27 gerührt Fermentation, die Pumpe 28 mit der Saugdüse 29 in der kleinen Fermentationstank 1 5 Zellmasse. Zwischen Leitungen 23 und 30 sind zwei parallele Rohrleitung 31 und 32, die erste 31, die einen Druck integriert ist Minderventil 33 vom Eintritt in den Biogas-Rohrleitung 30 in die Rohrleitung 23 während der Bildung eines Vakuum darin als 2,0 kPa / 200 mm Wasser. Post / und die zweite Rohrleitung 32 eingebaute Minderventil 34 Biogas aus der Rohrleitung 23 zur Rohrleitung 30 bei der Bildung von Biogas eintritt ihn Druck für mehr als 2,5 kPa / 250 mm Wasser. Pfosten /. Zum Erhitzen des fermentierten Masse in kleine Kammer 5 ist ein Heizkörper 35, während eine größere Kammer 6 rassredotochitel Strom 36 durch die arbeiten als Anzeige Fermentierung darin Masse und Vermischen der erwärmten Flüssigkeit aus der Kammer 5 bzw. der erhitztes Gas-Flüssigkeits-Gemisch aus dem Injektor 24 . Radiator 35 und rassredotochitel 36 Strom werden miteinander und mit dem Injektor 24 und dem Wärmetauscher 25, Leitungen verbunden, in dem 37 Steuerventile eingebettet sind, 38, 39 und 40 die Einrichtung der eingestellten Temperatur in den Kammern 5 und 6 und die Intensität einer Flüssigkeit oder einem Gas-Flüssigkeits-Mischfermentationsmasse zu gewährleisten, 6. die Schaltung Einbauraum-Temperatursensoren und Ausführen von Software Thermomanagement-Geräte in den Kammern 5 und 6 bestimmen die Schaltung Setup-Geräte den pH-Wert der Fermentationsmasse, Geräte-Installation BL, als Gerät Kochers Isolierung durchgeführt wird, nicht gezeigt, und deren Umsetzung ist möglich, in vielen Ausführungsformen.

Der Flüssigkeitspegel in dem Behälter 1 wird das Biogas Druck in der Rohrleitung 30 unter Berücksichtigung, eine Rutsche 41 angebracht Überlaufrohr 42, während der Behälter 1 für die Tülle 43 entleert gebildet wird.

Durchführen einer abnehmbaren Ketten Schaber Be- und Entladen des L-förmigen Aufzug 11 bietet die Einfachheit und einfache Installation in Designposition in den Hals des 9 oder 10 und essen es dann notwendig, wenn der Prüfung, Reparatur und Regulierung, die die Umsetzung seiner Seitenwände 21 Rollen 44 bewegt wird sichergestellt, entlang der Führungen 45 und in der Kammer 5 und an der Trennwand 4 an der gegenüberliegenden Wand des Tanks 1 als Arbeitszweige Traktionsaufzug 11 verwendet, um mit der Schaltung 46 befestigt auf sie mit Schabern 47 zu verhindern Sedimentationskammer 5 unvergorenen verschiedene kleine Substanzen und Mineral Fällungs- / Boden gebildet Sand, feiner Kies, etc .. / untere Schutzhaube 48 Geschäftszweige 18 und 19 Ketten Schaber Be- und Entladen Aufzug 11 führen kontinuierlich. Compound Aufzug 11 mit Montageöffnungen von 9 oder 10 als dumpf daran Deckel 49, Bolzen 50 durchgeführt wird, während für 18 Overdrive vergärbare Abfälle in das Obertrum Bereitstellung an das untere Ende 19 des Zwischen mezhvetvevoy Perforation 20 Fenster Nachladen 51.

Der Betrieb des erfindungsgemäßen Verfahrens für die Durchführung des Kochers sukzessive pro Phase der anaeroben Vergärung von festen und flüssigen unzer vergärbare organische Abfälle -bis auf die Art, Beschaffenheit, der Menge abhängig und Feuchtigkeit zuzuführen, von der sie die erforderliche Menge und Qualität von Biogas und flüssigen Brennstoff mineralisierten organischen Dünger zu erzeugen, die Notwendigkeit, wirksame, um sicherzustellen, vergärbare Abfälle aus der Dekontamination von pathogenen Mikroorganismen, Würmer, ihre Eier und Unkrautsamen, - kann in einer Vielzahl von Größen und Leistung der verschiedenen Formen von Fermentern aus verschiedenen Materialien, variable Tagesdosen von Einzel-, zyklische oder kontinuierliche Beschickung von Abfallvergärungstemperaturen von 10 bis 60 durchgeführt werden ° C, die durch die Regeln der Technik spezifische Verwendung von Faul gewählt Fertigungskapazität und Form, unter Berücksichtigung der örtlichen klimatischen Bedingungen ernannt wird.

Konsistente pro Phase der anaeroben Vergärung von festen unzer verschiedenen vergärbare organische Abfälle mit dem Inhalt sie beinhalten verschiedene nicht vergärbaren Stoffen und in der Landwirtschaft und im öffentlichen Dienst generierten Objekte, in der Produktion und die Lebensbedingungen von Fabriken, Farmen, Komplexe, einzelne Häuser und Villen, Ferienhäuser und Gartenbau Gemüsegärten, und das Essen und dergleichen Gastronomie, Kantinen, Restaurants, Cafés etc. in der vorgeschlagenen Erfindung wird der Fermenter wie folgt ausgeführt.

Frische oder mehr getrocknet oder leicht getrocknet und verfault ungeschliffen verschiedenen vergärbaren festen und flüssigen organischen Abfall im Labor festen täglichen Dosis von Fermentation - eine einmalige, zyklisch oder kontinuierlich - während der Drehantrieb 14 täglich in das Rohr 12 mit dem oberen Zweig 18 mit einer einheitlichen und ravnoplotnom Leveling geladen ist. Wenn wegwerfbaren Ladeabfalltagesdosen um seine 1 / 3-1 / 4 Gesamtlänge des Aufzugs angeordnet, das heißt das Niveau der Flüssigkeit in der Düse 12 in die Position des Überlastfensters 51 in Figur 3 durch den Pfeil arc gezeigt, die in der Kammer 1 der zuvor hergestellten Masse organischen Substanzen, die sein kann Gülle oder Kot von Tieren und Vögeln vollständiges Eintauchen in frisches Abfallreservoir 5 Fermentationsflüssigkeit gewährleistet, oder in einer anderen Kochers Masse fermentiert. Primären geladenen festen organischen Abfällen, mit einer wegwerfbaren Lade sie in das Rohr 12 ist an Tag 18 Zweige in einem sauren Medium bei einem pH-Wert von weniger als 7,0 von der ersten Phase der anaeroben Vergärung Symbiose Aufteilungs- / hydrolysierenden / Mikroorganismen in der Bildung der beiden flüssigen und gasförmigen Produkte des Zerfalls der organischen Substanz gehalten wird, so und flüssige und gasförmige Produkte von Fettsäuren in Form von Mikroorganismen, Aminosäuren und anderen Sekreten fließt nach unten durch die perforierte Barriere 21 und 22 und 5 Gewichtsfermentations Gasauslasskammer wobei der Gassammler bis 7.

In Abhängigkeit von der Art und Qualität des primären geladenen festen und flüssigen Abfällen, deren Anzahl und die einzelnen Komponenten der Größe ist nicht immer eine vollständige Fermentation aller heruntergeladen und auf den Zweigen der 18 Masse kann für einen Tag in der ersten Phase erreicht werden, was es notwendig macht, die Zeit der Fermentation für nedosbrozhennoy Teil zu verlängern die erste Dosis der täglichen Belastung durch sie auf dem unteren Zweig 19 die Umsetzung von Überlastung und damit erhöhen sich die Zeit von der ersten Phase der Fermentation zunächst geladen Abfalltagesdosis Nachladen wird automatisch durchgeführt, wenn nach einer täglichen Dosis von Abfall am nächsten Tag zu laden. Zur gleichen Zeit Salden nedosbrozhennyh feste Abfälle erste Dosis des täglichen Downloads, sowie nicht vergärbaren anorganischen Einschlüsse in dem Kocher in der Zusammensetzung von festen Abfällen beladen ohne Sortierung, umgeladenen durch das Fenster 51 aus dem Zweig 18 mit dem Zweig 19 und Zweig 18 durch das Rohr wird 12 mit dem nächsten Tagesdosis gefüllt werden Abfall, während 19 Filialen bis Ende des zweiten Tages wird vollständig zuvor organische Abfälle der ersten Dosis geladen dosbrazhivanie durchgeführt werden. Am dritten Tag, wenn eine regelmäßige tägliche Dosis von Abfällen auf dem Zweig 18, wobei das System automatisch neu zu laden ein nedosbrozhennoy auf dem Zweig 18 der zweiten Tagesdosis auf dem Zweig 19 und einen Zweig 19 durch das Rohr 13 Laden wird gemacht ungegorenen Teil der ersten Tagesdosis von Abfällen und nicht vergärbaren anorganischen Einschlüsse zu entladen .

Für kleine und legkosbrazhivaemyh feste organische Abfälle / Gülle von Rindern, Schweinen und Geflügel, Gemüseabfälle Felder und persönliche Stationen / Dosis-Einweg-Tageslast verdoppelt und in einem ihrer Last pro Tag werden können, können mit festen Abfällen gefüllt werden, während die beiden Zweige 18 und 19 auf dem horizontalen Teil, das heißt ihre volle Länge fast alle Flüssigkeit in Ketten Schaber Aufzug 11 absorbiert, die die höchste Produktivität des Kochers zur Verfügung stellt.

Wenn kontinuierliche oder zyklische Beladung von festen und flüssigen Abfälle in die Beschickungsöffnung 12 des Aufzugs 11 oberhalb Fermentationsvorgang durchgeführt wird, in der gleichen Reihenfolge wie in der Wegwerfdurchgeführt, aber mit niedrigeren Geschwindigkeiten Zweige 18 und 19 des Aufzugs 11 in Übereinstimmung mit der Zeit zwischen Wiedergewinnungen zu bewegen.

Wegwerf, zyklisch, kontinuierlich oder eine Kombination von Optionen für Downloads festen Abfallrohr 12 des Aufzugs 11 für die Durchführung der ersten Phase der Fermentation in geeigneter Fluss von flüssigen und gasförmigen Zersetzungsprodukte vergärbaren festen und flüssigen organischen Abfall Abspaltungs / hydrolysierende / Mikroorganismen bei der Fermentation in der großen Kammer 6 des Behälters 1 liefert eine zweite Phase eine Masse von methanogenen Mikroorganismen darin Biogaskraftstoffs in dem Gassammler 8. Das obige Verfahren führt zu einem Abfall Kochers Laden strikte Reihenfolge bei der Durchführung jeder Phase der anaeroben Vergärung im Boden kommunizierenden getrennten Kammern 5 und 6 mit der Einrichtung von der sauren Umgebung der ersten Phase mit einem pH von weniger als 7 steigt bis zu bilden, 5 0 in einer kleinen Kammer, und die zweite Phase alkalischen Medium mit einem pH-Wert größer als 7,2 ist Kammer 6 mit der Einführungskammer 6 von der Kammer 5 alle flüssigen und gasförmigen Produkte der Zersetzung von organischen Stoffen und organische Abfallprodukte vital Symbiose Aufteilungs- / hydrolysierenden / Mikroorganismen und ihre Auswahl. Aktiv beitragen als die Gas-Flüssigkeit zu dieser Kammer 6 in den Fermentationsmasse Zerfallsprodukte aus der Kammer 5 und reichlich Gelegenheit Mischen der effizientesten Gärtemperatur separat in jeder der Kammern 5 und 6 zu schaffen.

Für kleine Volumina Fermentern / etwa 1 bis etwa 12 bis 15 m 3 ihrer Gesamtkapazität / Einsatz , von denen in erster Linie für die ländliche Häuser und Grundstücke, Ferienhäuser und Ketten Schaber Aufzug benutzt Gartenparzellen 11, werden 14 manuell bestimmt betrieben wird es in erster Linie für den einmaligen Download Abfall pro Tag oder einmal pro 2-3 Tage oder mehr, so lange Pause zwischen den Lasten frischen vergärbaren festen organischen Abfälle, die durch langjährige Erfahrung bestätigt wird, aussetzen, nicht den Prozess der Gärung und reflektiert wird, nur auf die Leistung des Kochers und der Tagesleistung Biogas und seine Kaloriengehalt, während die Beendigung der fermentierten Masse isoliert Kochers für eine lange Zeit des Erhitzens und nicht suspendieren nicht den Prozess der Verdauung, aber seine Leistung reduziert.

Die Vergärung von festen organischen Abfall in den Fermenter mit einer integrierten Chain-Schaber Be- und Entladen von Silo ergab eine hohe und zuverlässige Leistung, wenn ihre unterschiedliche Zusammensetzung unzer feste Abfälle aus dem Dung von Tieren und Vögeln, Pflanzenabfälle und beschädigte Früchte verwenden. Zum Beispiel wurden in der ersten Phase der Fermentation in einer Pilotanlage an der Geflügelfarm vollständig Split / Hydrolyse /, die in der Festmist ihre Hühner gefrästen Federn während der Mauser Hühner fallen gelassen.

Aufeinander folgende Ausführung von Operationen eine separate pro Phase Fermentation unzer feste organische Abfälle stellt ihre Spaltung / Hydrolyse / mit der Bildung der Produkte ihrer Zersetzung von brennbarem Biogas und flüssige mineralisierten organischen desinfiziert Dünger ohne Sediment vervollständigen in ihnen, die Kläranlagen von kommunalem Abwasser ermöglicht deutlich die Notwendigkeit, für die Geräte Schlick reduzieren Websites für in den Fermentern vergoren anaerob Fällung Lagunen und Belebtschlamm Belebungsbecken.

FORDERUNGEN

1. Ein Verfahren der sukzessiven pro Phase der anaeroben Vergärung von festen und flüssigen organischen Abfällen und Haushalt vergärbaren mit der Entwicklung dieser Brennstoff Biogas und flüssige organische Düngemittel mineralisiert, die durch pathogene Mikroorganismen desinfiziert, Würmer, ihre Eier und Unkrautsamen mit dem höchsten Gehalt an Humus und Stimulanzien Wachstum und Fruchtbildung von verschiedenen Pflanzen dadurch gekennzeichnet, dass die sukzessive pro Phase der anaeroben Vergärung von organischen vergärbaren Abfällen senkrecht im Fermenter aufgeteilt durchgeführt hat, um seine Bodenwand in zwei ungleiche in Bezug auf die Kamera nicht erreichen, im oberen Teil des unteren davon Loch Zaun Be- und Entladen von Silo Abfall geschützt eingebaut ist, die zuerst durchgeführt wird, Säurephase Aufspalten mikrobieller Symbiose Fermentation bei einem pH-Wert von weniger als 7,0 und den Zersetzungsprodukten von Abfällen organischen Stoffen und Mikroorganismen, wie Fettsäuren, Aminosäuren und andere in die zweite Fermentationsphase in einer alkalischen Umgebung eingeführt Sekreten bei pH 7,2 methanogenen Mikroorganismen der Regel mehr Faulkammer bei der Bildung von Biogas Kraftstoff, während nicht-vergärbare Substanz und verschiedene Einschlüsse, die auf dem Fermentations Kochers in jedem Teil der Stadt und festen Siedlungsabfälle ohne Sortierung, Aufzug aus dem Kocher entladen heruntergeladen.

2. Verfahren nach Anspruch 1, wobei die Erwärmungs Abfall in getrennten Kammern oder durchgeführt in verschiedenen Modi identisch Temperatursoll desinfiziert wird in Abhängigkeit von der Zusammensetzung, der Qualität, der Feuchtigkeit und der Menge an Abfallarten.

3. Digester für aufeinanderfolgende pro Phase der anaeroben Vergärung von festen und flüssigen organischen Abfällen und Haushalt vergärbaren enthält, aus unterschiedlichen Materialien gefertigt, aufgeteilt in getrennte Kammern Gärtank rund abgedichtet, oval, quadratisch, rechteckig oder vieleckige Form in der Draufsicht mit einem Boden und einer Kuppel mit Versorgungsleitungen und Entfernen der Fermentationsmasse unter Rühren Mittel und Erhitzen fermentierbaren Entsorgungsleitungen Entfernen von Biogas aus der Faulkammer angeschlossenen Rohrleitung mit Injektor mit dem Wärmetauscher in Verbindung steht automatisch die Temperatur der Heizeinrichtung und die Pumpe mit seiner Saugdüse Fermentierung in Gewichtsreservoir regulierende, aber auch auf den Druck Pipeline-Gas-Flüssigkeits-Gemisch in den Fermenter eingebracht und mit Strom zu rassredotochitelem während Biogas aus der Faulkammer Düsen sind miteinander verbunden durch zwei parallele getrennte Rohrleitungen, von denen jede eine Druck integriert Entfernen Entlastungsventil Biogas zu dem anderen in einer der Kammern in Relation Verringerung im eingebauten innerhalb dadurch gekennzeichnet, dass ein Tankkuppel befestigt ist, nicht auf den Boden der Trennwand Erreichen des Reservoirs auf dem kleinen und großen unteren Verbindungskammer plenum Seite, in einer kleinen Kammer, von dem die Spitze auf den gegenüberliegenden Seiten hergestellt werden, um die gleichen Hals der Einführung in einen von ihnen und an Trenn daran abnehmbare Ketten Schaber Be- und Entladen Silo L-förmig mit Zapfen downloaden frischen Abfall bei der Verdauung und ungegorenen Antrieb Entladen, führende und Sterne und horizontal gestapelt und gegenüber Betriebsketten Schaber Zweige Aufzug mit perforiertem Zaun zwischen ihnen zu führen, in der Kuppel der kleinen Kammer aus Rohr Entnahme aus es von Biogas, die Gasverbindung zu dem Gerät und Koch gazootbora erhitztes Gas-Flüssigkeits-Gemisch unter Rühren Gärbehälter in einer größeren Masse.

4. Digester nach Anspruch 3, dadurch gekennzeichnet, dass seine kleine Volumenkammer weniger als 30% des gesamten Behältervolumens.

5. Digester nach Anspruch 3, dadurch gekennzeichnet, dass die Arbeitsstellung der Kratzkettenzweige der Handhabung des Aufzugs in der Konstruktionslage auf horizontal angeordneten Schienen getragen an der Trennwand und an der gegenüberliegenden Wand der kleinen Kammer des Tanks und perforiert in den Seitenzweigen durchgeführt wird, Zäune Aufzugsarbeits die mit den Führungsrollen zusammenwirkt.

6. Digester nach Anspruch 3, dadurch gekennzeichnet, dass die Aufzugsanlage in einer kleinen Kamera mit seiner Befestigungs darin in einem von zwei gegenüberliegenden Mündungen gebildet wird durchgeführt und die zweite Abdeckung zu schließen.
