Russische Föderation Patent RU2118359

BIOREAKTOR Batch

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.03.07

Die Erfindung kann für die Entsorgung von tierischen Abfallprodukte, Vogel, Mensch, Ernterückstände und Kohlenstoff-Stickstoff-haltige Abfälle zu produzieren Biogas zum Heizen, Kochen, Wasserheizung, usw. verwendet werden Batch-Bioreaktor weist ein Gehäuse mit technologischem Düsen, Gärraum am Boden und an der Oberseite des Gashohlraums. Der Gas Hohlraum kommuniziert mit dem Gasbehälter. Letztere beinhaltet das Hydraulikventil und den schwimmenden Glocke. Feste Fermentation Fermenter konzentrisch mit der Kammer angeordnet und der zusammenklappbare Hülle wird als Halbringe an dem Gelenk gebildet. Die Höhe des Festkörpermembran Fermenters entspricht der Höhe der Gärkammer. Die Erfindung wird die Effizienz des Bioreaktors verbessern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Entsorgung von Produkten von Tieren, Vögeln, menschliche Abfälle, pflanzliche Rückstände und Kohlenstoff-Stickstoff-haltigen Abfällen Biogas zum Heizen, Kochen, Warmwasserbereitung zu erzeugen, usw.

Bekannte Bioreaktor einen Körper mit technologischen Rohren, Gärraum im Boden des Hohlraums und das Gas an der Spitze in Verbindung mit Gastanks, einschließlich Hydraulikventil und die schwebende Glocke, die (Viesturs W. E., AM Kuznetsov, VV Savenkov Vergärungsanlagen Fig. Riga, 1986, S. 19,. 2.3), das Fehlen von denen der erhöhte Verbrauch von Biogas zur Erwärmung des Bioreaktors und Aufrechterhaltung des Fermentationsprozesses.

Bekannten Bioreaktor , in dem die Fermentationskammer mit Fest Fermentern (Patent RF N 2.017.810, cl. Die C 12 C 1/107, 1991) ausgestattet ist , die die Installation des Bioreaktors in den Boden unter Wasser erfordert, was mit zusätzlichen Kosten und reduziert die Effizienz seiner Verwendung verbunden ist.

Der Zweck der Erfindung - die Nutzungseffizienz des Bioreaktors wird dadurch erreicht, dass der Feststofffermentations Fermenters konzentrisch mit der Kammer und der kollabierbaren Umhüllung gebildet wird , beispielsweise in Form von Halbringen zum Scharnier, wobei die feste Phase Kochergehäuse Höhe auf die Höhe Gärraum entspricht.

Durch die thermochemischen Verfahren in fester Fermenter auftreten, gibt es Temperaturregelung von Fermentationsprozessen, und die Glocke Gas liefert Wärmedämmung auf der Oberseite der Gärraum. Und es bietet einen Solid-State-Fermenter dorazlozhenie Gärraum Beladung und gleichzeitiger Sterilisation von pathogenen Flora.

BIOREAKTOR Batch

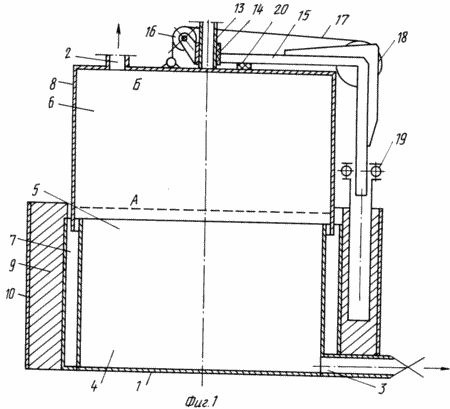

1 schematisch einen Längsschnitt des Bioreaktors

2 - Entladen Schema Bioreaktor

Der Bioreaktor besteht aus einem Gehäuse 1 mit der technologischen Rohrleitungen 2 und 3 der Kammer 4 der Gärung am Boden und einer Gashohlraum 5 an der Spitze, mit dem Gasbehälter 6 in Verbindung steht, umfassend ein Hydraulikventil 7 und der schwimmenden Glocke 8, wobei termofazny Fermenters 9 konzentrisch Kammer 4 Fermentierung befindet und angepasst ist zusammenlegbare Hülle 10, beispielsweise in Form von Halbringen 11 mit dem Gelenk 12 entspricht der Höhe der Ummantelung 10 auf die Höhe Fermentationskammer 4. 8 Schwimm Glocke 13, der mit einer Führungshülse 14, 15. Die schwimmende Glocke Ausleger 8 über ein Kabel 17, Einheit 16 kommuniziert mit der Winde 18, der Ausleger 15 ist schwenkbar an dem Träger 19 angebracht und der Glocke zwischen Ausleger 8 und 15 ein elastisches Element 20.

BIOREAKTOR Batch funktioniert wie folgt

Wenn in Richtung des schwimmenden Glocke 8 carry Lastfermentationskammer 4 und die Festkörper-Fermenters 9 verschoben, dann wird die Glocke 8 in das Hydraulikventil 7 eingeführt und 7-10 Tagen Fermentationsprozess beginnt. Biogas aus der Gaskammer 5 Gasometers 6 und 8 hebt die Glocke von der Position A in die Position B und zugleich gibt es eine Auswahl von Biogas durch eine Düse 2. Der Festkörper Fermenter durch biologische Abbautemperatur steigt auf 50 bis 70 ° C, die thermische Stabilisierung des Fermentationsprozesses liefert in der Kammer 4. wenn eine schwimmende Glocke 8 seiner Führungshebe 13 bewegt sich die Hülse 14 Ausleger 15, ist es in Bezug auf das Hydraulikventil Bereitstellen 7 und dem Anstieg des Grenzen Zentrieren elastischen Elements 20 Fermentation dauert Download 30 - 40 Tagen mit einer Abnahme in der Ausgabe von Biogas und gehen schwimmenden Glocken 8 bis 18 A Windenseil 17 durch den Block 16 zu heben die Glocke 8 und 15 auf dem Auslegerträger 19 Glocke 8 an der Seite entfernt wird. Verdünnen Halbringe 11 und Schale 10 von der Belastung des Solid-State-Fermenter entladen 9. endet Halbringe 11 eine Schale 10 und Boot-4 aus der Kammer zu bilden, in einen Fermenter übertragen wird Enzym-9 die Vollständigkeit des Zusammenbruchs zu verbessern, und die Kammer 4 mit einer frischen Ladung aufgeladen und schließen Sie die Glocke 8. Für die kontinuierliche Biogas nutzen den parallelen Betrieb von zwei Bioreaktoren. Hohe Temperaturen in festen Fermenter, die zum Tod von Krankheitserregern und Unkrautsamen und verbessert die Qualität von Bio-Düngemitteln.

FORDERUNGEN

Der Bioreaktor Charge, bestehend aus einem Gehäuse mit technologischen Düsen, Nocken Gärung am Boden und einen Gashohlraum in der Spitze, mit dem Gasbehälter in Verbindung steht mit einer hydraulischen Dichtung und die schwebende Glocke, und einen festen Fermenter, dadurch gekennzeichnet, dass der feste Fermenter konzentrisch Gärraum positioniert und angepasst zerlegbar Schale, beispielsweise in Form von Halbringen zum Scharnier, wobei die Höhe der Schale des Fermenters festen Gärraum der Höhe entspricht.
