Erfindung
Russische Föderation Patent RU2093564

HAUSHALT Kochers

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.03.07

Zweck: Entsorgung von tierischen Abfallprodukte, Geflügel, Menschen und kohlenstoffhaltigem festen Hausmüll Biogas für Heizung, Beleuchtung, Kochen, Warmwasserbereitung und die einzelnen Haushalte.

ZUSAMMENFASSUNG: home Kochers umfasst einen Körper mit einer Kamera Gärung am Boden und einer Gashohlraum in dem oberen, mit dem Sammelraum kommunizierenden schwebenden Glocke umfasst, der untere Rand sich in einer hydraulischen Dichtung angeordnet ist, thermostatisiert Gärraum und feste Fermenter, die konzentrisch zu der Fermentationskammer angeordnet ist , und ist so konzipiert eine Wand der beiden Halbringe mit einem Scharnier. Über feromentatorom Überlappung in der Form eines konischen Ring platziert, wird eine schmale Basis, von denen über einem mit Wasser abgedichtet angeordnet.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Entsorgung von tierischen Abfallprodukte, Geflügel, Menschen und kohlenstoffhaltigem festen Hausmüll Biogas für Heizung, Beleuchtung, Kochen, Warmwasserbereitung in den einzelnen Haushalten.

Bekannt Kochers, ein Gehäuse mit einem Gärraum an der Unterseite und der Oberseite des Gashohlraum umfasst, mit dem Sammelraum in Verbindung steht , umfassend Schwimmglocke wird der untere Rand eine hydraulische Dichtung platziert [1] , die ein Nachteil des hohen Verbrauchs von Biogas in der Temperatursteuerfermentationsverfahren.

Das technische Problem der Erfindung gelöst mit Hilfe ist es, die Effizienz der Vorrichtung zu verbessern.

Das Problem wird dadurch gelöst, dass die feste fermentations Fermenters konzentrisch positioniert und die Kammerwand ist in Form von zwei Halbringen mit dem Scharnier und übernommen überlappende Fermenters als Konusring, der durch die schmalen Basis des Wasserdichtungs genommen wird.

Die Platzierung des Solid-State-Fermenter konzentrisch Gärraum ermöglicht nedobrod aus dem Gärraum Enzym Fermenter Überlastung und erhöhen den Grad des Verfalls der organischen Substanz, während die hohe Temperatur Kochers führt zum Tod von Krankheitserregern und Unkrautsamen Keimung Verlust von Abfallprodukten. Wenn eine feste Phase thermochemisches Verfahren in Fermenter erzeugt Wasserdampf, der mit der Decke des Fermenters bei Kontakt kondensiert, die schräge Wand und Kondensatableiter mit dem Hydraulikventil und hält sie in Wasserstand zwischen den Lasten. Umsetzung der Fermenterwand in Form von Halbringen vereinfacht die Belastung des Fermenters nach Beendigung des Zyklus der organischen Substanz Zerfalls.

HAUSHALT Kochers

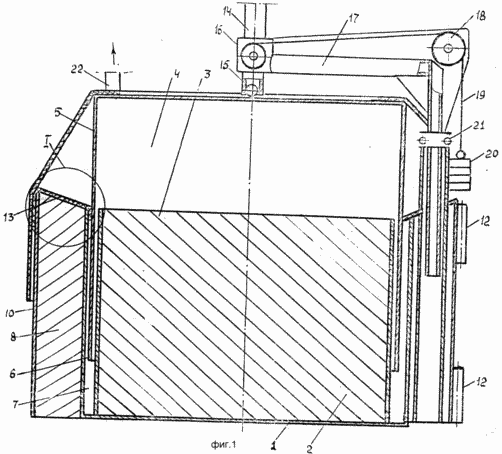

Fig. 1 zeigt einen Längsschnitt des Haus Kochers

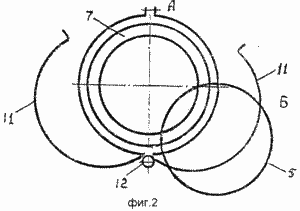

Fig. 2 - Fermenterwand Schema beim Be- und Entladen.

Gerät Kochers umfaßt ein Gehäuse 1 mit einer Kammer Fermentations 2 am Boden und einer Gas Hohlraum 3 an der Spitze, mit dem Plenum kommuniziere 4, umfassend einen schwimmenden Glocke 5 und der Unterkante 6 davon in einem hydraulischen Gate 7 und Gärraum 2 angeordnet ist thermostatisiert konzentrisch nicht Festphasen-Fermentor 8 angeordnet in den Wänden 10 bilden zwei Halbringe 11 mit dem Scharnier 12 und überlappende über sie als Konusring 13, eine schmale Basis genommen gebildet, die mit einer Führung über dem hydraulischen Tor 7. die Schwimmglocke 5 vorgesehen Rohr 14 mit einer Schwenkverbindung 15 befindet, ist 14 das Rohr gelegt wird 16 Ausleger in der Hülse 17 vorgesehen mit den Blöcken 18, 19 und Ausgleichskabel 20 und ist montiert auf Träger 21.

HAUSHALT Kocher funktioniert wie folgt

In der Kammer 2 der Fermentation auftritt anaeroben Desintegrations Boot Biogas Trennung, die durch die Leitung 22 und das überschüssige Biogas entfernt führt Gassammler 4 und hebt floating es Glocke 5, die die Unterkante 6 des Hydraulik Gatters 7, wobei das Führungsrohr 14 bewegt sich in der Hülse 16 17 Gantries, 15 und die Scharnierkante 6 verhindert im hydraulischen Tor zu ergreifen 7. Durch die Wahl des Gegengewicht 20 wird in Biogasdruckgasraum 4. nach der teilweisen Auflösung der Abfallprodukte in der Kammer 2 und die Beendigung der Gärung intensive Begasung Glocke gesteuert 5 Ausleger 17 aus der Position "a" in die Position bewegt wird, "B", um die Halbring 11 in das Scharnier schieben 12, die Wand 10 und eine Ableitung von Kompost aus festen Fermenter produzieren 8. Dann Halbkreise 11 an die Wand geschoben wird 10 und erzeugt eine Überlastung nedobroda der Kammer 2 Gärung in fester Fermenter 8. die Schwimmglocke 5, der untere Rand 6 in Hydraulik der Verschluss 7 und der Gärungsprozess beginnt. Nedobrod in fester Fermenter 8 erhöht die Temperatur in der Masse von 70 bis 50 ° C, die zur Zerstörung von Pathogenen und Unkrautsamen führt, während die Wärme der Fermentation im Fermentationsprozesskammer 2. Fermentation stehen Wasserdampf thermostatisiert wird, die auf der Prallring 13 des konischen kondensiert und Kondensatwasser kompensiert den Rückgang des Hydraulikventils 7 ist in der Regel parallel zum 2 Haushalt Kochers eingestellt.

FORDERUNGEN

Gerät Kochers, ein Gehäuse mit einer Kammer Gärung am Boden und einer Gashohlraum in dem oberen Abschnitt aufweist, mit dem als Schwimmglocke gebildet plenum in Verbindung steht, der untere Rand sich in einer Wasserdichtung angeordnet ist, dadurch gekennzeichnet, dass sie ferner einen festen Fermenters konzentrisch Fermentationskammer angeordnet umfasst am Fermenter Überlappung wird in Form von konischen Ringen, schmale Basis auf einem hydraulischen Gate platziert ist.

Druckversion
Erscheinungsdatum 18.12.2006gg
