Erfindung
Russische Föderation Patent RU2034441

EINRICHTUNG ZUR wachsenden Pflanzen

EINRICHTUNG ZUR wachsenden Pflanzen

Name des Erfinders:. Achil'diev VM; Trappen VN. Nedodaev AA. Rubljow VM
Der Name des Patentinhabers: Russisch-Hong Kong Gesellschaft mit beschränkter Haftung "Birla Rosuchpribor"
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.09.16

Verwendungszweck: Landwirtschaft, nämlich die Produktion von Gemüse, Beeren und Pilzen Produkte. Die erfindungsgemäße Vorrichtung umfasst eine Basis, auf der eine Palette Anlage gebracht wird, Bildschirm, mit einer Hand auf die Wunde mit einer Basistrommelantrieb verbunden ist, auf der anderen Seite mit der Last zugeordnet ist, und trennt den inneren Heizkörpers von der äußeren Umgebung. Zur Erhöhung der Energieeffizienz unter Seitenlast installiert mindestens einen Sensor der oberen und der unteren Lage der Last und auf gegenüberliegenden Seiten des Bildschirms - mindestens einen Sensor außerhalb und innerhalb der Strahlungsenergie, die elektrisch mit Positionssensoren Last und Drehantriebs trommeln. Diese Anordnung ermöglicht die Vorrichtung den Stromverbrauch zu verringern, indem in der Vorrichtung berücksichtigt Parameter der Pflanzenstandort und wobei die Strahlung in der Umgebung bei niedriger Beleuchtung außerhalb als innerhalb der Vorrichtung zu reduzieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Landwirtschaft und in der Produktion von Gemüse, Beeren und Pilzen ppoduktsii verwendet werden.

Die am nächsten an der Erfindung ist eine Vorrichtung für Pflanzen in Innenräumen wächst, mit einer Basis, auf der eine Palette Pflanze, Bildschirm angeordnet ist, die einerseits Wunde mit einer Basis verbunden, um die Trommel anzutreiben, auf der anderen Seite mit der Last zugeordnet ist, und trennt den inneren Heizkörpers von der Außen Umwelt.

Diese Vorrichtung ermöglicht die Verwendung von Strahlungsenergie aus der Umwelt, die Effizienz der wachsenden Pflanzen zu verbessern. Allerdings ist eine hohe Stromverbrauch mangelnde Anpassung durch unproduktive der Verwendung von Strahlungsenergie der Umwelt, unter Berücksichtigung der Parameter des Gerätes, die ungünstigen Bedingungen für das Pflanzenwachstum zu schaffen, zum Beispiel, Überhitzung und Trocknen. Die Vorrichtung sieht ein System von Bewässerungsflugzeuginnenraum, aber es erschwert erheblich die Konstruktion und den Betrieb der Vorrichtung in einem Wohngebiet.

Das Ziel der vorliegenden Erfindung ist die Energieeffizienz und die Verbesserung der Bedingungen für den Anbau von Pflanzen bei gleichzeitiger Vereinfachung der Benutzerbetätigungsvorrichtung zu verbessern.

Die Erfindung besteht darin, dass die Vorrichtung für die Pflanzen wachsen, mit einem Körper mit einer Basis, auf der eine Palette Anlagenbild zum Abdecken der Seitenwand auf der einen Seite auf die Trommel gewickelt mit seinen angetriebenen Dreh und die andere mit der Last angeordnet ist, festgelegt in Gehäuseinnen Heizkörpern und Bewässerungssystem, um das oben genannte Ziel, die mit Sensoren der inneren und äußeren Beleuchtungssteuereinheit und Sensoren der oberen und unteren Ladeposition, während an der Seitenwand, ausgestattet mit mindestens einem Kontaktsensor der oberen und unteren Ladeposition zu erreichen, und gibt ein Lichtsensor mit dem Eingang der Steuereinheit verbunden, dessen einer Ausgang direkt mit den Kühlern verbunden ist, und die anderen beiden durch die oberen und unteren Lastpositionssensoren, die mit den entsprechenden Eingängen der Antriebsdrehung verbunden sind.

Weiterhin können die Base in Form der Rahmen Pfosten und die horizontalen Balken Abstützung des Bildschirms sein kann.

Der Schirm kann aus einem durchscheinenden Folie hergestellt werden.

Sensoren obere und die untere Position der Last kann in der Form von Endschaltern erfolgen.

Die Wände der Gehäuse vertikalen Führungsnuten können, die in einer horizontalen Streifen cargo Metalltrommel Rotationsantrieb ausgebildet Enden ausgebildet werden muss, als ein Satz auf einer Abdeckung des Motors durch Minderer mit der Trommel verbunden ausgelegt, montiert ein Endschalter an den oberen und unteren Enden der Führungsnuten .

Ferner die Vorrichtung Einstellvorrichtungen der inneren Beleuchtung, zwei Referenzelement, ein Schwellenelement die Steuereinheit Heizkörpers während dial innere Beleuchtung über ein erstes Element des Vergleichs mit der Sender-Steuereinheit angeschlossen werden, verabreicht werden, Eingänge der oberen und unteren Sensoren Lastposition werden über in Reihe geschaltete Schwellenelement verbunden, und das zweite Element aus einem Vergleich mit den Ausgängen der externen und internen Beleuchtungs Sensoren und Ausgänge sind mit dem Trommelantriebssteuereinheit verbunden ist, und einen internen Lichtsensor-Ausgang wird auf einen freien Eingang des ersten Vergleichselementes verbunden.

Das Gerät Sensoren Zwischenlastposition eingegeben werden kann.

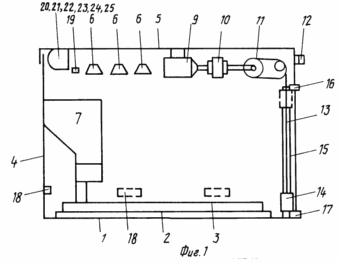

Fig. 1 zeigt eine Vorrichtung, eine Gesamtansicht;

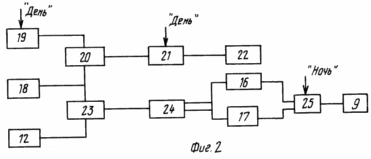

Figur 2 ein Blockschaltbild des Leistungsverwaltungsvorrichtung.

Vorrichtung zum Züchten von Pflanzen, bestehend aus einer Basis 1, auf dem angeordnet sind, die Palette 2 mit den Töpfen 3, fixiert auf dem Umfang der Bodenwand 4 des Körpers (oder Rahmenständer), die Abdeckung 5 mit einem Kühler 6, einem Behälter für die Nährlösung 7, das Zuführsystem der Nährlösung 8 3. Töpfe auf der Außenseite der Abdeckung 5 ist der Umgebungslichtsensor 12 und der Innenseite des Deckels 5 mit einem Kühler 6 am Elektromotor 9, der über ein Untersetzungsgetriebe 10 mit der Trommel 11 verbunden ist, auf dem Bildschirm aufgewickelt ist 13, mit dem freien Ende davon 14 feste Last in Form von Metallstreifen, sind deren Enden in den Führungsschlitzen 15 4. der obere Teil 15 Führungen eine obere Grenze 16 an den Seitenwänden befestigt schalten, während der untere Teil 15 führt den unteren Grenzschalter 17 auf der Basis (oder auf einer Vorderwand des Gehäuserahmens ) in der Schale 2 wird auf die Pflanzen in einem Lichtsensor 18 und eine Abdeckung montiert an den inneren Skalenbeleuchtung gesichert Elemente 19 und Power-Management-Schaltungsblock des Gerätes.

Ein Blockschaltbild der Energieverwaltungseinheit 20 umfasst einen Vergleich mit einem ersten Eingang von dem Inneren des Beleuchtungsteller 19 verbunden ist, und Ausgang mit dem zweiten Eingang des internen Lichtsensor 18, der Ausgang des ersten Vergleichselementes 20 durch die Steuereinheit 21 ist mit dem Emitter 22. Der Emitter des Umgebungslichtsensors verbunden ist auf eine zweite interne Ausgang des Lichtsensors 12 verbunden ist mit dem ersten Eingang des zweiten Vergleichselements 23 und mit seinem zweiten Eingang verbunden. Vergleichen der Ausgabe des zweiten Schwellenelement über das Element 24 mit zwei Ausgängen 16, die mit dem oberen und unteren Endlagenschalter 17, die mit der Motorsteuereinheit 25, die mit dem Elektromotor 9.

Die Vorrichtung arbeitet wie folgt. In der "Nacht", wenn die Pflanzen kein Licht am Eingang der Steuergeräte-Software Emitter 21 müssen nicht ausgegeben wird, und die letzte aus der Lichtquelle 22. Zur gleichen Zeit wird ein Signal an den Block uppavleniya Motor 25, der über das Laufwerk den Bildschirm 13 im geschlossenen Zustand einstellt.

In der "day" Signal wird in der Software der Steuereinheit 21 und der inneren Helligkeitsregler Beleuchtungs 19. Die Signale von dem Sollwert innere Beleuchtung 19 und einem internen Lichtsensor 18 mit einem ersten Vergleichselement 20, und wenn die Beleuchtung kleiner als normal ist, dann wird das Differenzsignal an die Steuereinheit geliefert Emitter 21, der weiter Radiator umfasst 22 Gleichzeitig werden die Signale von dem Lichtsensor 18 innerhalb und außerhalb Lichtsensor 12 empfängt das zweite Vergleichsteil 23, und wenn das Helligkeitsniveau über der Außenseite, als nach innen, in den ersten Ausgang des Schwellenelements 24 größer sein wird als Nullsignal und das zweite Ausgangssignal Null. Das Signal aus dem Ausgang des ersten Schwellenelement 24 durch das normalerweise geschlossene obere Grenze 16 Schalter 25 an die Motorsteuereinheit gehen, die 10 durch den Druckminderer 13 führen, die Trommel 11 und den Bildschirm zu drehen beginnt zu steigen. Wenn der Bildschirm 13 vollständig geöffnet in der vertikalen Richtung ist, öffnet sich die Last 14 die obere Grenzschalter 16, die Motorsteuereinheit 25 entregt, und der Bildschirm stoppt die Bewegung. Wenn die Beleuchtung der Außenseite geringer sein wird als die Schwellenbeleuchtung im Gewächshaus wird der zweite Ausgang des zweiten Schwellenelement 24 das Signal mehr als einer, der erste Ausgang gleich Null ist, und durch einen normal geschlossenen Grenzschalter 17 und dem Stellglied 25 mit dem Motor 9, der die Trommel 11 in die andere Richtung dreht und der Bildschirm 13 wird so lange gesenkt werden, wenn die Last 14 nicht öffnet den unteren Endschalter 17, wodurch der Motor 9 und entregen die Bewegung des Bildschirms 13 Stationen. In dieser Lichtemitter 22 wird von der Oberfläche des Bildschirms im Gewächshaus niederschlagen.

Somit erlaubt die Vorrichtung die Verwendung von Strahlungsenergie, der Umwelt, der unter Berücksichtigung der Parameter der Anlage Lebensräume in der Vorrichtung, wodurch die Leistungsaufnahme der Vorrichtung reduziert und die Bedingungen für den Anbau von Pflanzen zu verbessern. Die Energie des internen Oszillators wird durch die Reduzierung der Strahlung in der Umgebung bei niedriger Beleuchtung außerhalb in einem größeren Umfang verwendet als im Inneren des Gerätes.

FORDERUNGEN

1. Vorrichtung zur Pflanzen wachsen, einen Körper mit einer Basis, auf der eine Palette Anlage Bildschirm platziert wird, um die Seitenwand mit seinem Drehantrieb an der Trommel auf der einen Seite Wunde abzudecken, und die andere mit der Last verbunden sind im Gehäuse montiert und internen System Heizkörper Bewässerung, dadurch gekennzeichnet, daß es mit Sensoren, interne und externe Beleuchtungssteuereinheit und Sensoren der oberen und unteren Ladeposition ausgestattet ist, während an der Seitenwand mit mindestens einem Kontaktsensor der oberen und unteren Ladeposition angebracht wird, und gibt den Beleuchtungssensoren verbunden sind eine Steuerungseingabeeinheit, an die Emitter und die anderen zwei einen Ausgang davon direkt durch die oberen und unteren Lastpositionssensoren an den jeweiligen Eingängen der Motordrehung verbunden ist.

2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß der Grundrahmen in Form von vertikalen Pfosten und horizontalen Balken um den Bildschirm zu unterstützen.

3. Vorrichtung nach Anspruch. 1 und 2, dadurch gekennzeichnet, daß der Schirm aus einem durchsichtigen Folie hergestellt ist.

4. Vorrichtung nach Anspruch. 1 bis 3 dadurch gekennzeichnet, dass die oberen und unteren Lastpositionssensoren in der Form von Endschaltern sind.

5. Vorrichtung nach Anspruch 4, dadurch gekennzeichnet, dass die Wände des Gehäuses vertikale Führungsnuten ausgebildet, in der die Enden der Last in der Form von Metallstreifen hergestellt ist, wird die Trommeldrehantrieb ausgebildet als eine Abdeckung auf dem Motor montiert ist mit der Trommel verbunden durch Druckminderer, und Endschalter an den oberen und unteren Enden der Führungsnuten installiert.

6. Vorrichtung nach Anspruch. 1 bis 5 dadurch gekennzeichnet, dass sie Soll innere Beleuchtung, zwei Referenzelement, ein Schwellenelement, das Steuergerät Heizkörpers eingegeben, während dial innere Beleuchtung über ein erstes Element des Vergleichs mit der Sender-Steuereinheit verbunden ist, Eingänge der oberen und unteren Lastpositionssensoren sind über in Reihe geschaltet ein Schwellenelement enthalten und das zweite Element des Vergleichs mit den Ausgängen der externen und internen Beleuchtungs Sensoren und Ausgänge werden an die Antriebssteuereinheit der Trommel verbunden ist, und der innere Lichtsensor-Ausgang wird auf einen freien Eingang des ersten Vergleichselementes verbunden.

7. Vorrichtung nach Anspruch. 1 bis 6, dadurch gekennzeichnet, daß es die Zwischenlastpositionssensoren eingegeben, die mit jeweiligen Eingängen der Steuereinheit verbunden sind.
