Russische Föderation Patent RU2072758

Methode der Laser-AKTIVIERUNG SEEDS in Klammern UND SYSTEM FÜR SEINE UMSETZUNG

Methode der Laser-AKTIVIERUNG SEEDS in Klammern UND SYSTEM FÜR SEINE UMSETZUNG

Name des Erfinders:. Zhurba PS; Dolgov AN. Zhurba ETC.
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Agrolazer"
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.10.29

Verbrauch: die Erfindung auf dem Gebiet der landwirtschaftlichen und industriellen Ernte betrifft kann für die Vorbehandlung von Saatgut verwendet werden, sondern auch für die Desinfektion von Samen. Zusammenfassung der Erfindung: Um die Arbeitskosten zu senken und die Produktivität zu steigern bei der Verarbeitung großer Mengen von Samen in einem Silo, aktiviert Samen erfolgt gleichzeitig in mehreren Zonen Kragen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der landwirtschaftlichen und industriellen Ernte kann für die Vorbehandlung von Saatgut , um die Aussaat Qualitäten und erhöhen die Produktivität zu stimulieren verwendet werden, sondern auch für die Desinfektion von Samen.

Es sind Verfahren zur Vorbehandlung von Saatgut von Getreide im statischen Modus bekannt ist, umfassend Bestrahlen der Oberflächenschicht des Samens Laserstrahlung [1, 2]

Nachteilig an dem Verfahren ist die Notwendigkeit für spezielle Behälter oder zusätzlichen Raum Lagermöglichkeiten und Verarbeitung von Samen in der Oberflächenschicht unterzubringen, so dass es schwierig, das Verfahren für große Chargen von Samen und bulk Wender zu verwenden.

Es ist ein Verfahren zur Laseraktivierung von Samen in einem statischen Modus, als Prototyp ausgewählt, einschließlich Saatgut Verarbeitung durch abwechselndes Lichtenergie des Lasers auf die Faseroptik-Übertragungsvorrichtung in einer Vielzahl von Schulterzone installiert werden [3]

Bekannte Vorrichtung zum Seedlaser Aktivierung direkt in Klammern als Prototyp gewählt wird, bestehend aus einer Laserquelle von 25-30 mW Ausgangsleistung und einer Wellenlänge von 632,8 nm, an dem das Ausgangsfenster auf das Glasfaserlichtwellenleiter Düse angebracht 5-10 endend m Spezial Emissionsspitze [3, 4} durch den Laser-Oszillator entlang der Schulter Samen bewegt, wird die Spitze auf der Schulter bestimmten Zeit in den verschiedenen Punkten eingetaucht und damit die im statischen Modus behandelten Samen.

Die Nachteile des bekannten Verfahrens und der Vorrichtung sind die laboriousness aufgrund des Vorhandenseins der Bedienungsperson, mit einer Schulter verschiedenen Zonen der Lichtführungsspitze Fördern und geringe Produktivität aufgrund der Verlustleistung des Laserstrahls an dem Ausgangswellenleitervorrichtung.

Die vorgeschlagene Lösung zielt auf die Verringerung der Arbeitskosten und die Steigerung der Produktivität ausgerichtet, wenn die Verarbeitung großer Chargen von Samen in einem Getreidesilo. Diese Aufgabe wird durch die Aktivierung des Laser-Abtaststrahl von Samen erfolgt durch eine Reihe von Lichtführungsvorrichtungen in der Schulter erzielt, durch die eine Menge von Energiebändern an der angegebenen Aktivierungsmodus erzeugt, mit Steuerung der Aktivierung automatisch erfolgt. Die Neuheit der Vorrichtung zur Durchführung des Verfahrens von Saatgut Laseraktivierung wird gefunden, daß der Spiegel und die untere Linse die Lichtleiter an der Oberseite des Gehäuses diffundieren.

Suchergebnisse für vorgeschlagenen technischen Lösungen sind nicht nur ein Prototyp, sondern auch mit anderen Lösungen auf dem Gebiet ergab Anzeichen dafür, dass die beanspruchte Lösung unterscheiden, um zu sehen, was über die Übereinstimmung mit den Kriterien der "Neuheit" geschlossen werden kann, und "erfinderischen Tätigkeit".

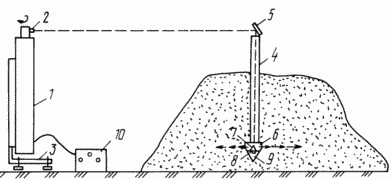

Die Zeichnung ist ein schematisches Diagramm des Laseraktivierung von Samen in einem statischen Modus.

Methode der Laser-AKTIVIERUNG SEEDS in Klammern UND SYSTEM FÜR SEINE UMSETZUNG

System zur Laseraktivierungs seed eine Laserlichtquelle enthält 1, das eine Wellenlänge von 632,8 nm und einer Leistung von 50 mW mit einer Abtasteinrichtung 2, ermöglicht eine optische horizontalen Ebene mit einer definierten Frequenz abzutasten. Laserlichtquelle 1 ist mit drei Aufzug vorgesehen, um die Höhe der optischen Oberfläche einzustellen. Das System eine Lichtleitervorrichtung umfasst und aus einem Metallrohr 4, von denen die obere die Spiegel 5 eingestellt ist, und die untere Streuscheibe 6 einen konischen Spiegel 7 innerhalb des optischen Sensors 8, mit der Ferrule 9. Lasergenerator-Steuereinheit 10 die Aktivierungsmodus umfasst, ist automatisch steuert der Strahlabtastung, führt das Ein- und ausschalten des Lasers gemäß einem vorbestimmten Betrieb.

VERFAHREN ZUR AKTIVIERUNG VON SEEDS wie folgt durchgeführt

Eine Reihe von Lichtführungs in verschiedenen Zonen Kragen installierten Geräte so dass der Spiegel 5 in der Abtastebene des Laserstrahls. Spiegel 5 so ausrichten, dass der reflektierte Strahl im Inneren des Rohres vergangen und fiel auf die Lichtscheibe, Lichtimpulse Leistung von 10 mW / cm 2 zu schaffen. Die erforderliche Aktivierungsmodus ist mit der elektronischen Steuereinheit automatisch Saatgut. Das gesamte System wird von der Netzspannung von 220 V AC und einer Frequenz von 50 Hz betrieben.

Die resultierenden Samen der Energie in den bestrahlten Bereichen Kragen benachbarten Schichten von Samen übermittelt durch die bestrahlten Samen mit nicht bestrahlten Kontakt gebracht wird. Daher ist ein bestimmtes Zeitintervall zwischen dem Ende der Behandlung und von Saatgut in den Boden.

Zahlreiche Experimente bewiesen, dass je nach Pflanzensorte, Charge, und Anbaugebiete, der Verarbeitungsmodus ein einzelner Parameter ist, und in jedem Fall wird durch physiologische Kriterien bestimmt (siehe. Tabelle.).

Das vorgeschlagene Verfahren kann unter Bedingungen Kornkammern mit weniger Aufwand durchgeführt. Somit Laser aktiviert Saatgut in Klammern von 100 m vorgeschlagene Verfahren benötigt 10 Tage, während die Laseraktivierungs Samen in Klammern mit dem Volumen einer Glasfaserfaserlänge von 10 m und einer Dichte von Licht in die Faser 2 mW / cm 2 unter Verwendung liefert einen vorbestimmten Modus von Samen für 70 Mann-Verschiebungen zu aktivieren.

FORDERUNGEN

1. Verfahren zum Laseraktivierungsklemmen Samen Zuführen umfassend den Strom von nicht-thermischen Laserlichtintensität in der tiefen Zone durch Schulterwellenleitervorrichtung, dadurch gekennzeichnet, dass die Lichtführungseinrichtung gleichmäßig über eine Schulter Volumen während der Abschnitt Lichtleiteinheit Vorrichtungen in der gleichen Ebene montiert ist, sein, die durchgeführt wird, Laser-Scanning-Flow.

2. System zur Laseraktivierungsklemmen Samen enthält die Laserquelle und die Wellenleitervorrichtung ein Gehäuse mit einer Spitze des Lichtleiters aufweist, dadurch gekennzeichnet, daß sie mit einer Abtasteinheit versehen ist, mit der Laserquelle zugeordnet ist, und zumindest eine zusätzliche Lichtführungseinrichtung, die Empfangs ein Teil jedes Lichtwellenleitervorrichtung ist zum Drehen des Strahlungsflusses entlang des Körpers des Lichtleiters Vorrichtung mit einem Spiegel versehen und der Abstrahlungsabschnitt mit einem Lichtstreuungslinse vorgesehen, hinter dem sich die Spitze befindet.
