Erfindung
Russische Föderation Patent RU2143793

METHODE shirokorjadnyj landwirtschaftlichen Kulturen UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

METHODE shirokorjadnyj landwirtschaftlichen Kulturen
UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Name des Erfinders:. Trufanov VV; Frühling MN. Bulyginschen NN
Der Name des Patentinhabers: Voronezh State Agricultural University im.K.D.Glinki
Korrespondenzanschrift: 394087, Woronesch, ul.Michurina, 1 VSAU, Patentabteilung
Startdatum des Patents: 1997.10.01

Die Erfindung kann in der Landwirtschaft verwendet werden, insbesondere in weiten Aussaat von Samen von Kulturen. In der behandelte Bereich Skelett estuarine Profil gebildet wird, werden die Samen auf dem Firstprofil platziert, in ihnen gepresst und mit Mulch-Schicht Erde bedeckt. Zugleich den Gang in einer Tiefe von 6 cm lösen. Darüber hinaus ist das Profil des Ganges hat die Form eines Trapezes. Für das Verfahren verwendet Einzelkornsämaschine Durchführung, bestehend aus einem Querbalken mit daran befestigten Abschnitten und ploskorezhuschimi Pfoten Messer grebneobrazovateli und profilierter Katochkov auf dem Coulter-Abschnitten befestigt ist, wobei ploskorezhuschaya Pfote mit Dämpfungsfeder vorgesehen ist und katochek Profil beweglich gelagert relativ zum Säschar und hat einen Begrenzungsstift und die Last Frühling. Die Erfindung ermöglicht die Keimung von Samen zu erhöhen, indem die Einheitlichkeit der Anordnung von Pflanzen, die Bedingungen für die Keimung der Samen und das Pflanzenwachstum zu verbessern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Landwirtschaft, insbesondere in breiten Pflanzkulturen.

Es ist in weiten Aussaat von Getreide / 1 /, einschließlich Saatbett Bodenbearbeitungs- zu Saattiefe, folgen ihre Aussaat in der Oberflächenschicht des Bodens und posleposevnoe Verpackung von Kulturpflanzen, durchgeführt mit Hilfe von Zuckerrübenaussaat ESP-12B, mit einer Querstange und hing an seinem Abschnitt / 2 bekannt /.

Der größte Nachteil dieses Verfahrens ist die geringe Feld Keimung, was zu einer drastischen Verschlechterung der Verteilungsanlagen während der endgültigen Dicke der Aussaat, was wiederum die Ausbeute von 10 reduziert - 20%. Reduziert Keimung, insbesondere in trockenen Jahren wird beobachtet, wegen der Schwierigkeit des Zugangs zu den Samen von atmosphärischer Feuchtigkeit während der Bildung von Tau, der Luft und Hitze. Neben Samen fallen im erweiterten Boden, die den Zugang zu unterirdischen Feuchtigkeit verhindert. Nach reconsolidation zusammen mit einer verbesserten Samen Kontakt mit der Bodenverdichtung übernimmt sie den Samen legen, die mehr Energie auf die Keimung der Samen erfordert. Ein Nachteil der bekannten Vorrichtung ist die geringe Qualität der Aussaat in einem starken Rückgang der Keimung resultierende im Vergleich zu Labor.

Die Erfindung löst das Problem, die Keimung von Samen Erhöhung durch günstigere Bedingungen für die Keimung zu schaffen.

Dies, dass bei dem Verfahren in weiten Anbau von Pflanzen erreicht wird, umfassend die Verlegung von Samen und deren Einarbeitung in den Boden, gemäß der Erfindung, Reihenabstand bis zu einer Tiefe von 6 cm Form estuarine Profil intakt Boden gelockert, Samen oben drauf gelegt wird gedrückt, Mulch Bodenschicht bestreuen . Zur gleichen Zeit des Profils zwischen den Reihen Lockern hat die Form eines Trapezes. Die Lösung dieser Aufgabe dadurch erreicht, dass der Bohrer für Kulturen Breit Aussaat, mit einer Querstange mit den beigefügten Abschnitten gemäß der Erfindung ist ferner mit ploskorezhuschimi Schenkeln montiert auf Traversen, Messer, grebneobrazovatelyami und Katochkov coulter Abschnitte profiliert, die ploskorezhuschaya Fuß ist mit einer Dämpfungsfeder ausgestattet, als Profil katochek in Bezug auf den opener beweglich montiert und weist einen Rückhaltestift und gefedert.

Somit wird das vorgeschlagene Verfahren die Bedingungen für die Keimung der Samen und das Pflanzenwachstum zu verbessern, um sie näher an die natürlichen Bedingungen zu bringen, wenn die Samen auf den Boden fallen und leicht dicht bedecken sich mit Staub und Pflanzenresten. Wie in den natürlichen Bedingungen, Samen kann Feuchtigkeit durch das Kapillarsystem des Bodens und verfilzt in Form von Tau Kondensations Atmosphäre erhalten. Top Samen werden mit einer Mulchschicht bedeckt, die nicht viel Widerstand Sämlinge während der Keimung erzeugt. In zwischen den Reihen von Kapillarsystem zerstört worden ist, so gibt es Unkrautsamen nicht keimen, die Schicht trocknet und ist eine zusätzliche Quelle von Wärme und Frischluft für die kulturellen Samen und Pflanzen. . Tiefe Lockerung zwischen den Reihen bis zu 6 cm tiefer unangemessenen Lockerung sein sollte: Die meisten der Unkrautsamen in der oberen Schicht des Bodens, und Samen befindet tiefer, müssen Sie eine lange Zeit, um zu keimen, werden sie in der Entwicklung im Vergleich zu den Trieben der Kulturpflanzen werden verzögert und wird sie nicht aufhören können zu drastisch erhöht die Energieintensität des Prozesses in den ersten Wochen des Wachstums und Tiefenlockerung von Reihenabstand mit zunehmender. Somit wird die Ausbeute der Bodenfeuchtigkeit an der Oberfläche durch das Kapillarsystem der lokalisierten Samenabscheidungszonen. In der Nacht, die gleiche Fläche, mit einer dünnen Schicht aus Erde oder Mulch von organischem Material bedeckt sind günstig für den Tau, und der Tag der Samen werden aktiv von der Sonne und warme Luft aus den benachbarten Schichten aus losen, so dass die Samen liefern ein leistungsfähigerer und freundliche Triebe erwärmt.

Das Gerät ermöglicht die shirokorjadnyj Verfahren durch Lösen zwischen den Reihen ploskorezhuschimi Beine förmigen Kulturen auf Graten Säen, Messer grebneobrazovatelyami Grate und Vertiefungen ausgesäten Samen Profil Katochkov Schneiden.

Nachtrag ploskorezhuschey Pfoten Federdämpfung verhindert, dass Schäden, wenn Sie Bohrer senken und sorgt für vyglublenie mit zunehmender Widerstand während des Betriebs. Die Präsenz in der ersten Reihe von Löchern Beine ermöglicht es Ihnen, die Tiefe seines Kurses einzustellen. Versorgungs Opener Messer-Schnitt Kamm grebneobrazovatelyami ermöglicht es, die Bewegung Bohrer und legte den Samen genau oben drauf.

Versorgungs Opener gedrückt Katochkov Profil die an der Windschutzscheibe bietet Einzug ausgesäten Samen im Boden.

Laufende Probenprofil Katochkov mobil ermöglicht Bodenanpassung und die Zufuhr der Suspension Sicherungsstift können Sie die maximale Eindringtiefe des Samens zu begrenzen. Eine Federkraft Stellschraube Saatgut drücken in den Boden notwendige Kraft erzeugt, ein ovales Loch in der Hebelgestänge Profil Katochkov den Abstand von der Achse zu dem Punkt der Ausstoß von Samen auf die Geschwindigkeit der Bewegung und der Aussaat des Samens Scheibe je nach variieren können.

Die Erfindung wird durch Zeichnungen veranschaulicht.

METHODE shirokorjadnyj landwirtschaftlichen Kulturen UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

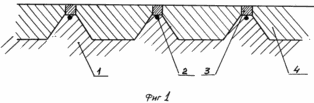

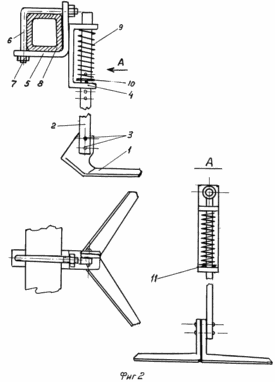

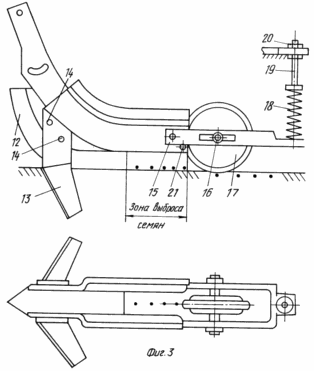

Fig. 1 zeigt einen Querschnitt des kulturellen Boden nach der Aussaat; Fig. 2 - Kreis ploskorezhuschey Fuß mit einer Vorrichtung zur ihrer Befestigung an den Querbalken Bohrer, Seitenansicht, oben und Pfeil A (hinten) zwischen den Reihen lockern; Fig. 3 - Öffner mit Messer-grebneobrazovatelyami und Packer Katochkov, Seiten- und Draufsicht.

Die Kulturschicht (Fig. 1) besteht aus Rippen 1, die bestehenden Boden, in dem die Kapillar-Struktur erhalten wird, die Samen 2, fest in den Oberseiten der Rippen 1 gedrückt, Mulch die Bodenschicht 3, Bedecken der Samen 2 und zwischen den Reihen gelockert 4. Darüber hinaus hat die Profilform gelöst Gang Trapez mit einer Höhe von 6 cm, und der Scheitelwinkel des Grats beträgt 90-120 o.

Lockern Ploskorezhuschaya Pfote zwischen den Reihen (2) aus zwei Zinken 1 sind an der Stange 2 durch Nieten 3. Gestell 2 beweglich in der Halterung 4 angebracht, die an der Halterung verschweißt ist 5. Der Halter 5 mit einer Klemme 6 und der Mutter 7 befestigt ist, Stangen kreuzen Aussaat 8. Gestell 2 hat eine Dämpfungsfeder 9, die eine Seite der Halterung 4 und der andere in der Druckscheibe 10, die durch einen Verriegelungsstift 11 verriegelt ist anstößt.

Nozhami- coulter grebneobrazovatelyami Katochkov profiliert und (3) aus der Öffneranordnung 12, auf dem die feststehenden Messer 13 grebneobrazovateli Nieten 14. Windschutzplatten Öffnerhebel 12 beweglich mit einem ovalen Loch 15 angebracht, in dem eine Mutter 16 feststehende Achse ist, profiliertem Katochkov 17. Arm 15 drückt die Feder 18, so dass ein Druckpressen der Samen zu schaffen. Die Kraft der Feder 18 ändert sich die Einstellschraube 19 und Muttern 20. Auf der Platte Windschutz sperren 12 montiert Öffnungsstift 21, die Begrenzung der Tiefe der Samen drücken.

Methode ist wie folgt:

Einzelkornsämaschinen zusätzlich ausgestattet ploskorezhuschimi Krallen zur Auflockerung des Bodens zwischen den Zeilen 4 (Fig. 1), die an den Querstangen Pflanzer-grebneobrazovatelyami Messer die Skelett-Salzwasser-Profil 1 verfilzt Boden zu bilden (mit darin ausgebildeten Kapillarsystem) und Pressprofil Katochkov etabliert Sech Abschnitte.

Vor dem Arbeitstiefe Prankenschlag 1 (2) Umlagerung des Stiftes 11 in die Löcher an den Vorderbeinen 2 gesetzt ist, wenn Sie Bohrer senken oder den Umzug zunehmenden Widerstand Pfoten 1 überträgt sie Kraft durch die Zahnstange 2, dem Stift 11 und der Stützscheibe 9, die Schäden an den Auftraggeber verhindert Pfoten. Nach dem Bohrer heben oder die Widerstandsklaue Feder 9 dehnt sich verringern und gibt das Bein in seine ursprüngliche Position.

Wenn der Bohrer sich bewegenden Entferner auf dem behandelten Bereich Scholle bis zu einer Tiefe von etwa 1 cm installiert ist, entfernt die oberste Schicht aus trockenem Boden. Ploskorezhuschie Beine den Boden zwischen den Reihen zu einer Tiefe von 6 cm lockern. 12 Coulter (3) vertieft und Messer grebneobrazovateli 13 Start in den Grat zu schneiden. Die Samen werden oben auf dem Grat gestapelt, profilierte gedrückt Katochkov 17 mit einer Druckfederkraft von 18, das von der Stellschraube 19. Die bewegliche Aufhängung Katochkov 17 auf dem Hebel 15 ermöglicht die Anpassung an Bodenkonturen. Stift 21 begrenzt die maximale Tiefe der Einbuchtung.

Das vorgeschlagene Verfahren mit bekannten Lösungen im Vergleich Säen können die Keimung von Samen von 10 bis 18% zu erhöhen, indem die Bedingungen für ihre Keimung verbessert (auf der kompaktierten Boden mit etablierten Kapillarstruktur Verlegung die Mulchschicht Aussäen), sondern auch die Anzahl der keimende Unkräuter zwischen den Reihen zu reduzieren durch ihre Lockerung.

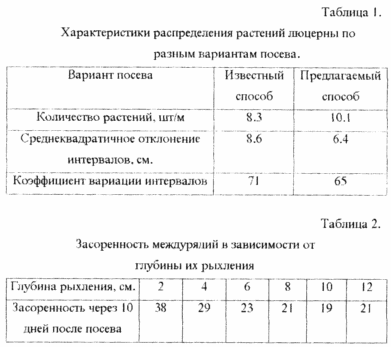

Feldversuche auf Versuchsflächen im Jahr 1996 bestätigt die Vorteile des Verfahrens der Pflanzung (siehe. Tabelle. 1 und Tabelle 2). Die Versuche wurden an Luzerne durchgeführt. Für Steuerschema Sämaschine mit einem seriellen Gerät ausgewählt, einschließlich der seriellen Antrieb von Zuckerrübenaussaat und Dichtung. Lesezeichen Versuche nach der Methode von Felderfahrung und Testverfahren von der Aussaat von Maschinen durchgeführt. Für das Kriterium der Bewertung der grebneobrazovatelya angenommen Statistiken Einheitlichkeit von Pflanzenverteilung, der Durchschnittsabstand der Standardabweichung Intervalle, Intervalle und der Wert des Variationskoeffizienten der Keimung grebneobrazovatelem Versionen mit und ohne. Anzahl der Intervalle zwischen den Pflanzen von mehr als 150 Stück zu messen. in dreifacher Ausfertigung.

Messintervalle wurden mit einer Genauigkeit von 0,5 cm durchgeführt. Die statische Analyse der Ergebnisse auf einem Personal Computer durchgeführten Messungen mit einem geeigneten Programm.

Eine rationale Pflanzdichte von Pflanzen variiert von 10 bis 12 Stück / m. Die Daten aus der Tabelle 1 zeigt, dass die Steuerung nicht die Aussaat und Keimung izrezheny erfüllt niedrige Keimung führt.

Refitted Abschnitt mit grebneobrazovatelem im Vergleich mit der Kontrolle ohne grebneobrazovatelya eine höhere Dichte der Bepflanzung bieten, das heißt Feld Keimung von Alfalfa Samen in Kontrolle war niedriger. Nach gemittelten Daten an Kulturpflanzen förmigen Rippen verbessert sich um 17,8% Keimung. Der Variationskoeffizient der Intervalle zwischen Pflanzen erschienen auf unter 6%, so werden die Pflanzen platziert besser als die Kontrollkulturen. Aus der Tabelle. 2 zeigt, dass eine Kontamination zwischen den Reihen in dem Ausführungsbeispiel der First Aussaat war niedriger. Die beste Tiefe betrug 6 cm oder mehr, wenn Zeilen zu verarbeiten. Aber die Erhöhung der Zwischenreihen-Verarbeitungstiefe von mehr als 6 cm irrational, da eine signifikante Abnahme der Anzahl der Unkräuter beobachtet.

FORDERUNGEN

1. Verfahren zum Anbau von Pflanzen shirokorjadnyj, umfassend die Bildung Salzwasser-Profil, liegend auf seiner Top-Samen und Boden ihre Abschlüsse, dadurch gekennzeichnet, dass der Gang bis zu einer Tiefe von 6 cm gelockert, und die Samen in der Vertiefung vorhandenen Boden eingebettet und Mulchschicht bestreuen.

2. Vorrichtung für Kulturpflanzen in weiten, einschließlich einer Querstange mit den beigefügten ploskorezhuschimi Klauen zum Lösen zwischen den Reihen, Messern und grebneobrazovatelyami coulter Abschnitte, dadurch gekennzeichnet, dass das Pflanzen, sind die Messer auf grebneobrazovateli coulter Abschnitte montiert, die jeweils eine profilierte katochek während aufweist ploskorezhuschaya Fuß ist mit einer Dämpfungsfeder ausgestattet, als Profil katochek in Bezug auf den opener beweglich montiert und weist einen Rückhaltestift und gefedert.
