Erfindung
Russische Föderation Patent RU2283460

Cavitation Wirbel HEATER

Cavitation Wirbel HEATER

Name des Erfinders: Kosmynin Vasily (RU); Kosmynin Yuri
Der Name des Patentinhabers: Kosmynin Vasily
Adresse für die Korrespondenz :. 665.821, Irkutsk, Angarsk-21, P / 5601, VI Kosmynin
Startdatum des Patents: 2004.09.17

Die Erfindung betrifft das Gebiet von Wärmeenergie und kann in Heizungsanlagen, Warmwasser-Versorgungssystemen von Gebäuden, Bau und Transport verwendet werden. Vorgeschlagene Kavitation Wirbel Heizung einen zylindrischen Körper, um die Flüssigkeit Beschleuniger Bewegung umfasst, wobei die Bremsvorrichtung. Das technische Ergebnis besteht in der vollständigste Verwendung der Stromquelle der Drehbewegung direkt auf die Schaffung der Wirbelströmung in der Beseitigung der Leistungsverluste am Widerstand zu überwinden, wird aufgrund der Tatsache erreicht, um die Effizienz des Erhitzers Betrieb zu verbessern, dass ein Ende der Wellenleistung der Drehbewegung direkt in den Beschleuniger Flüssigkeitsströmungs Zentrifugal-Wirbel Antreiber, die Größe und das Design von denen erlauben den Erhalt vorgegebenen Wirbelstromparameter (Drehzahl, Durchfluss, Druck), das andere Ende genommen durch die Bremsvorrichtung in Form von radial fixiert den Gehäuserippen genommen, ist der Boden mit einem mittig eingebettet Einlass radial und Auslaufdüse eingebettet.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet von Wärmeenergie und kann in Heizungsanlagen, Warmwasserversorgung von Gebäuden und Transport für verschiedene Zwecke verwendet werden, insbesondere in der Verfahrenstechnik , die Funktionalität ustoroystv zum Erwärmen der flüssigen Medien zu verlängern.

Es ist nun Methoden und Techniken der Wärmetechnik allgemein bekannt, so dass die Flüssigkeit in der Heizung und Warmwassersystemen zu erhitzen. Bekannte Wärmeerzeuger und Wärmepumpen, die Wärme erzeugen, indem die physikalischen und mechanischen Parameter der Umgebung zu verändern, insbesondere der Druck, Volumen und Geschwindigkeit. Das Medium kann Gas, Flüssigkeit oder Dampf-Gemisch aufgebracht werden. Industrielle Umsetzung dieser Geräte können die Kosten für den Erhalt Hitze reduzieren.

Aus dem US-Patent. RU 2204770, publ. 2003.05.20 bekannte Wärmequelle für den flüssigen Medien zu erwärmen. Diese Vorrichtung umfasst einen Körper in Form eines Rohres, Bewegungs Beschleunigers als Zyklon ausgebildet, dessen Stirnfläche mit dem Gehäuse verbunden ist, und die Seite durch das Injektionsrohr - mit einem motorgetriebenen, Bremseinrichtungen angebracht sind, eine - dem Grundkörper gegenüber dem Zyklon, das heißt, bevor Unterlegscheibe, eine weitere optional - in der Bypassleitung nach seiner Verbindungszone mit einem Zyklon mit dem stromaufwärtigen Ende des Bypasskanals in Verbindung steht, die Innenfläche der Scheibe als Kugelform hergestellt ist, wird das Austrittsende der Bypassleitung mit dem Einlass der Pumpe und der Innenfläche des Gehäuses verbunden gebildet mit variierender Krümmung, und zwar in Form eines kegel~~POS=TRUNC. Die Erfindung verbessert die Effizienz des Wärmeerzeugers.

Nahe dem vorherigen Wärmequelle wird in US-Pat. RU 2204090, publ. 2003.05.10 und zum Erhitzen von Flüssigkeiten bestimmt. Der Wärmeerzeuger umfaßt einen Körper mit einem zylindrischen Abschnitt, Bewegung Beschleunigers als Zyklon ausgebildet, wobei die Stirnfläche davon an dem zylindrischen Teil des Gehäuses verbunden ist, und die Seite durch das Injektionsrohr - mit einem motorisch angetriebenen, die Bremseinrichtung eine montiert - in die Basis des zylindrischen Teils des Gehäuses an einer Unterlegscheibe, die andere zusätzlich - in Bypassrohr nach seiner Verbindung mit dem Zyklon Zone mit dem Einlassende der Umgehungsleitung in Verbindung steht. Die innere Stirnfläche der Scheibe als Kugelform, und das Ausgangsende der Bypassleitung mit dem Einlass der Pumpe verbunden ist hergestellt. Die Erfindung verbessert die Effizienz des Wärmeerzeugers.

Gemeinsame Merkmale des Standes der Technik und der vorliegenden Erfindung ist die Anwesenheit in Wärmeerzeuger des zylindrischen Körpers, die Bewegung des Gaspedals, die Bremseinrichtung.

Die Nachteile beschriebenen technischen Lösungen sind:

- Aus Metall,

- Umständliche,

- Große Materialkosten und Energieressourcen,

- Verlust der Kraftanlage zu überwinden Widerstand in dem Einspritzloch des Zyklons und der Zirkulationsleitung,

- Nicht genügend hocheffiziente Wärmeerzeuger,

- Nobhodimosti Verwendung eines motorbetriebenen in als Anreiz Arbeitsumfeld Bewegung.

Die Notwendigkeit, eine beträchtliche Menge an Leistung ausgeben, um den Widerstand gegen die Installation der Einspritzlöcher in den Zyklon zu überwinden und die Zirkulationsleitung nicht erreichen, um die beanspruchte technische Ergebnis - der Wirkungsgrad des Heizers, und eine größere Menge an Wärme mit weniger Leistung zu erhalten; die Notwendigkeit, eine Standardpumpe zu verwenden, erschwert den Ablaufplan und erhöht die Kosten für Material und Energie-Ressourcen.

Patent RU 2134381 (publ. 1999.08.10) beschreibt eine Vorrichtung Wärme umweltfreundliche Art und Weise zu erzeugen. Diese Wärmequelle ist als Drallrohr ausgebildet, bestehend aus einem Dralleinlaßvorrichtung, Gehäuse und Entfernen von erhitztem Fluid-Düse. Um die Effizienz der Prozesse erhöhen, indem die Energieumwandlung intensiviert, die Flüssigkeit den Wärmegeneratorgehäuse mit dem Wärmerohr und dem Wirbelrohr beheizt Flüssigkeitsaustrag eintritt montiert auf verschiedenen Seiten des Dralleinlaufvorrichtung. Der innere Hohlraum des Gehäuses des Wirbelrohres wird von dem Hals erweitert zur Dralleinlaßvorrichtung verbunden mit dem Boden des Behälters, beispielsweise eines Kegelstumpfes. Somit wird die Hohlraumwand mit Längsrillen der zylindrischen Form (wirken als Bremseinrichtung) vorgesehen ist. Die Vorteile der Wärmequelle sind hohe Effizienz, geringe Größe und Gewicht, sondern auch die Einfachheit der Konstruktion und im Betrieb.

Gemeinsame Merkmale der bekannten technischen Lösungen und der vorliegenden Erfindung sind Merkmale der folgenden, nämlich vergleichbare Geräte umfassen:

- Ein zylindrischer Körper,

- Gasflüssigkeitsbewegung,

- Bremssystem.

Bekannte Lösung hat folgende Nachteile:

- Die Notwendigkeit einer Standardpumpe

- Material intensive Abnutzung an der Gehäuseinnenfläche an den Stellen der Kavitationszonen,

- Signifikante Kostenleistung zu erzeugen einen Wirbelströmung und damit nicht ausreichend hohen Wirkungsgrad der gesamten Anlage,

- Hohe Kosten für Material und Energie-Ressourcen.

Der nächste (Prototyp) mit dem technischen Wesen und erzielte Ergebnis wird in dem Patent RU 2.197.688 beschrieben (publ. 27.01.2003) die Heizung umfasst einen zylindrischen Körper, Fluidbewegung Beschleunigers Bremseinrichtung und Radialstromlaufrad auf der Welle von der Quelle der Drehbewegung angeordnet.

Die Nachteile der bekannten technischen Lösungen ist geringer Effizienz der Pumpeinheit und die hohe thermische Wirkungsgrad des Generators als Ganzes. Betrieb des Generators ist mit der Notwendigkeit verbunden, um eine typische Pumpe zur Verwendung in dem Grenzregime mit geringer Effizienz arbeitet.

Die Aufgabe der Erfindung ist es, den Bereich der Kavitation Wirbelheizungen mit verbesserten wirtschaftlichen und Betriebsparameter (Performance) zu erweitern.

Das technische Ergebnis der Erfindung besteht in:

- Steigerung der Effizienz der Heizung (Intensivierung der Umwandlung von mechanischer Energie in Wärme, um den Verlust der Stromquelle der Drehbewegung zu verhindern, mehr Wärme mit weniger Strom versorgt)

- Um das technologische Schema (mit Ausnahme des Betriebsmodells der Pumpe und den Zirkulationsleitungen des Wärmeerzeugers) vereinfachen.

Technische Ergebnis wird aufgrund der Tatsache erreicht, dass die Kavitation-vortex Erhitzer einen zylindrischen Körper, Fluidströmungsbeschleunigers Bremsvorrichtung und Zentrifugal-Wirbelscheibe auf der Welle der Quelle der Drehbewegung angeordnet umfasst, Zentrifugal-Wirbelscheibe an einem Ende des Körpers in den Beschleuniger Bewegungen platziert Flüssigkeit und am anderen Ende an der Unterseite durch die Bremsvorrichtung in Form von radialen Rippen befestigt ist, während der Boden mit einer mittig eingebetteten Einlass- und Auslassrohr radial eingebettet ausgestattet genommen wird.

Vorgeschlagene Kavitation Wirbel Erhitzer erzeugt thermische Energie, die durch die Drehtranslationsbewegung des Fluids bei einer bestimmten Geschwindigkeit. Zentrifugal-Wirbel Laufrad angetrieben Quelle der Drehbewegung (der Motor jeglicher Art), gibt die erforderliche Strömungsgeschwindigkeit und die Geschwindigkeit der Zirkulation des Arbeitsfluidmedium in der Heizung, um die richtige Temperatur zu erreichen. Die Anwendung der Kavitation Wirbel Heizung, dank der erfinderische Kombination von Merkmalen sichert die Erreichung der beanspruchten technischen Ergebnis. Sein Betrieb ermöglicht die optimale Nutzung der Energiequelle der Drehbewegung direkt auf die Schaffung der Wirbelströmung, Verlust der Macht beseitigen Widerstand zu überwinden, Heizung Effizienz, reduzieren die Kosten für Material und Energie-Ressourcen zu verbessern.

Cavitation Wirbel HEATER

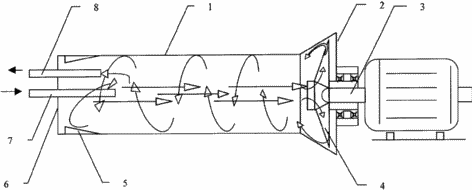

Cavitation-vortex Erhitzer in der Zeichnung dargestellt und weist ein zylindrisches Gehäuse 1, von dem ein Ende Flüssigkeitsströmungsbeschleunigers 2 angebracht ist, wobei die Wellenleistung der Rotationsbewegung 3 Zentrifugal-Wirbel Flügelrad 4 mit dem anderen Ende als radial gehäusefesten Rippen gebildet genommen Bremsvorrichtung 5, der Boden 6 mit einem eingebetteten zentralen Einlass 7 und radial eingebettet Auslaufrohr 8.

Die erfindungsgemässe Wirbel Kavitation-Heizung arbeitet wie folgt. Das Fluid durch das Zentrifugal-Wirbel Laufrades vorbei und die geschätzte Zentrifugalbeschleunigung und der Winkelgeschwindigkeit erwirbt, tritt der Beschleuniger die Wirbelströmung bildet, und mit zunehmender Geschwindigkeit neigt dazu, den zylindrischen Körper zu zentrieren. Entlang des zylindrischen Körpers in der Rotations-translationale Fluidfluß Zentrifugalkräfte erzeugen einen Unterdruck im Zentralteil und der hohen Strömungs - in der Gehäusewand. Als Ergebnis der Druckdifferenz in dem Strömungs Kavitation Modus erstellt. Turbulente Strömung, verliert die Bremsvorrichtung schlagen stark beschleunigen, während es einen Fluiddruckänderung ist. Als Ergebnis wird die letzte mechanische Energie der Flüssigkeit in Wärme umgewandelt. Ein Teil des erwärmten Fluids ist mit dem Auslass an den Verbraucher gerichtete, die gekühlte Flüssigkeit durch den Einlaß zurückkehrt mit Flüssigkeit gebildet wird, gemischt im Gegen im zentralen Teil des Wirbelrohres und in einer Zentrifugal-Wirbelbeschleuniger Bedienrad gerichtet. Der Zyklus wird wiederholt.

FORDERUNGEN

Cavitation-vortex Erhitzer einen zylindrischen Körper, Fluidströmungsbeschleunigers Bremsvorrichtung und Zentrifugal-Wirbelscheibe auf der Welle der Quelle der Drehbewegung angeordnet ist, dadurch gekennzeichnet, daß das Zentrifugal-Wirbelscheibe an einem Ende des Körpers in dem Beschleuniger Flüssigkeitsstrom angeordnet ist, und anderer Ende an der Unterseite, die durch die Bremsvorrichtung in Form von radialen Rippen genommen befestigt, während der Boden mit einer mittig eingebetteten Einlass- und Auslassrohr radial eingebettet ausgestattet ist.
