Erfindung
Russische Föderation Patent RU2279610

WASSER Heizmethode

WASSER Heizmethode

Name des Erfinders: Shagun Vladimir (RU); Davletov Roberd Aslyamovich (RU); Kurmaev Rustem Galimhanovich
Der Name des Patentinhabers: Shagun Vladimir (RU); Davletov Roberd Aslyamovich (RU); Kurmaev Rustem Galimhanovich
Korrespondenzanschrift: 450022, Baschkortostan, Ufa, st. Gubaidulina, 21, kv.261, RA Davletova
Startdatum des Patents: 2004.07.13

Das Verfahren bezieht sich auf die Warmwasserbereitung Energiesystem, soll Warmwasser zu produzieren und können in Vorrichtungen zum Erhitzen von Flüssigkeiten verwendet werden. Gegenstand der Erfindung - die Schaffung von produktiven Möglichkeiten, um Wasser zu erhitzen, eine hocheffiziente Wärmeableitung des in dem erwärmten Wasser erzeugte Wärme bieten, erhebliche Energieeinsparungen und den Betrieb ohne die ökologische Umwelt zu stören. Das Verfahren beinhaltet das Wasser technologischen Herstellungsverfahren die Erwärmung des Wassers zu erhitzen, mit Wasser gefüllt durch das System erhitzt, die Wasserzirkulation, Bereitstellung Startparameter des Brauchwassererwärmung und Erwärmung der durch Drehen der Wasser erhitzt Reaktion Vakuumkammer (Wärmetauscher) aktiviert in Umlauf gebracht. Bereitstellen Erhitzen der Reaktionsvakuumkammer in einer vorher festgelegten Vakuumumgebung Kammer selbst Gesamtwärme durch die Wärmeenergie erzeugt aus (von der mechanischen Energie umgewandelt wird) in der mechanischen Zerstörung und eine Reinigungsfilmschicht von chemischen Verbindungen mit der Reaktionsfläche des Gettermaterials, sondern auch die Wärmeenergie freigesetzt chemische während der Bildungsreaktionen der Filmschicht von chemischen Verbindungen auf der Oberfläche des chemisch reines Gettermaterial. So eine chemisch reine Oberfläche des Gettermaterials Vorsehen Drehreaktionsoberflächenreibung (Filmschicht aus chemischen Verbindungen) der dazu Elemente Karbid geklemmt Schiebedruck unter Verwendung von überschüssigem Atmosphärengas und die Bildung der Filmschicht der chemischen Verbindungen über hemsorbtsionnogo Verfahren hergestellten chemisch rein die Oberfläche des Gettermaterials. in der Vakuumkammer der Reaktion eines Arbeits Vakuum Bereitstellung erfolgt nach der Getterpumpe mit, wo das Vakuum vor der Installation des Arbeitsgasdruckbereich die höchstmögliche Vakuum liefert, wonach das Speisegas kontinuierlich erzeugt wird, um das Vakuum auf den gewünschten Wert zu senken und sorgt für die Wartung des Betriebsbereichs des Vakuumdrucks der Gase.

BESCHREIBUNG DER ERFINDUNG

Wassererhitzungsverfahren bezieht sich auf eine Leistung, und die für die Verwendung in der Technik der Erzeugung von Warmwasser, Kühlmittel und kann in Vorrichtungen zum Erhitzen von Flüssigkeiten und Gasen verwendet werden.

Bekannte Wassererwärmungsverfahren, in einem Heißwasserkessel umgesetzt (Patent RU 2186302 C2, IPC F 24 H 01/40 von 20.07.2002), die für die technologische Herstellungsverfahren Wasser-Heizsystem liefert, wird mit Wasser gefüllt erhitzt werden, sorgen für die Zirkulation des Wassers liefern Gase liefern die Wärmeübertragung durch Konvektion Wärmetauscher erhitzt Gase liefern Wärmeübertragung von dem Wärmetauscher in das Kreislaufwasser Startparameter des Brauchwassererwärmung, Erwärmung von Wasser erzeugt, die Brennstoff verbrennen, Wärme der Umgebungsluft sorgen.

Das bekannte Verfahren erfordert einen erheblichen Kraftstoffverbrauch. Verfahren umweltfreundlichen Kraftstoff Verbrennungsprodukte. Im Prozess einer langen Vorbereitung und starten Sie die Ramp-up-Brauchwassererwärmung. Wird in dem Verfahren und anderen Metall-Ausrüstung erfordert große Kapitalkosten für Reparaturarbeiten. Bei dem bekannten Verfahren des Heizwassers niedrigen Wirkungsgrad.

Es ist ein Verfahren zum Erwärmen von Wasser, das in Warmwasser-Boiler (Patent RU 2186302 C2, IPC F 24 H 01/40 vom 20.07.2002 Stadt) implementiert ist, über dem der Prozess der technischen Herstellung von Warmwasser, gefüllt mit Wasser erhitzt System Wasserzirkulation liefert, bieten einen Start Parameter des Brauchwassererwärmung, Erzeugung von Warmwasser, die die elektrische Beheizung der Heizelemente in Schlauchhüllen Heizungen (Wärmetauscher) zur Verfügung stellen, bieten Heizgas in Heizungen Schlauchhüllen (Wärmetauscher), die Übertragung von Wärmeenergie der aufgeheizten Gaskonvektionsvorrichtung Schlauchhüllen Heizungen (Wärmetauscher gewährleisten ) in der Lage Wärme an die Schlauchhüllen von Heizungen (Wärmetauscher) im Kreislaufwasser zu übertragen.

In dem herkömmlichen Verfahren zum Erwärmen von Wasser verbraucht eine große Menge an elektrischer Energie. Das Verfahren hat eine lange Wasser Heizbetrieb. Im Prozess der langsamen makroskopische Bewegung von Wasserpartikel miteinander, um das Wasser zu erhitzen und den Wärmetauscher sind stagnierende Zonen wässrigen Schichten, weil bei der Bildung Sedimentschicht Skala zu einer ungleichmäßigen Verteilung der elektrischen Last der thermischen Instabilität des Wassers Heizbetrieb führt. Als Ergebnis dieser von der Arbeit von Ballaststromversorgung abgeleitet Mängel und eine Notfallsituation geschaffen. Das Verfahren findet Anwendung, wo heißes Wasser benötigt wird, und das Kühlmittel in kleinen Mengen.

Das nächste Analogon eines Satzes von Attributen ist ein Verfahren zur Erwärmung des Wassers in den Kessel (Patent RU 2196933 C2, IPC F 22 B 21/00 vom 20.01.2003 Stadt) angelegt, über die der Prozess der technischen Herstellung von Warmwasser, erzeugt Wasseraufbereitung, mit Wasser erhitzt gefüllt System bietet die Wasserzirkulation sorgen für ausreichende Belüftung und Entlüftung zu steigern, bieten Schulungen für die Luft-Gas-Gemisch, bieten Druckgasgemisch in einem katalytischen Heizelement, um das Wasser zu erwärmen, die eine flammlose katalytische Oxidation von Erdgas zur Verfügung stellen (Abfackeln von Gas), wenn er durch den Gas-Luft-Kanäle des katalytischen Heizelement liefert Wärmetauscher, der Wärmeenergie des gesinterten Katalysators flammenlos katalytische Oxidation von Erdgas zugeordnet ist, die Wärmeübertragung von dem Wärmetauscher bereitzustellen, der Sinterkörper mit einem Katalysator in dem Kreislaufwasser.

Arbeitswassererwärmungsverfahren auf Gasverbrennung basiert. Im Prozess des Wassers benötigt die Wasseraufbereitung Heizung. Die angewandte Methode liefert keine 100% Beseitigung der Verschmutzung durch Abgase. Arbeitsweise erfordert einen erheblichen Verbrauch von Strom (Be- und Entlüftung Boost). In dem Verfahren der langsamen Bewegung von mikroskopischen Teilchen von Wasser relativ zueinander und zu den inneren Oberflächen der Rohre (Wärmetauscher) gebildet Sedimenten und Abschaum. Als Ergebnis wird die Wärmeübertragung gebrochen, überlappende Rohrdurchgänge für die Zirkulation des Wassers, erstellt eine Notfallsituation. Für das Verfahren verwendet, um das Wasser zu erhitzen, benötigen Sie einen speziellen Raum, mit einem zuverlässigen Entlüftungs- und Drucklüftung ausgestattet. Im Prozess erfordert eine sorgfältige Vorbereitung der Zusammensetzung des Gasgemisches, die starren Parameter des Druckgasgemisch und konstante chemische Zusammensetzung und der Druck des Erdgaszufuhr aufrechterhalten wird. Verfahren zur Wassererwärmung erfordert eine erhöhte Verantwortung in den Betrieb der teuren Gasanlagen.

Die beanspruchte Erfindung löst das Problem der eine produktive Art und Weise zu schaffen um Wasser zu erhitzen, eine hocheffiziente Wärmeableitung des in dem erwärmten Wasser, erhebliche Energieeinsparungen erzeugte Wärme die Bereitstellung und den Betrieb ohne die ökologische Umwelt zu stören.

Um dieses Problem in dem vorliegenden Verfahren der Wasserheizung lösen liegt in der Tatsache, dass zunächst technologischen Herstellungsverfahren produzieren, das Wasser zu erhitzen, gefüllt mit Wasser erhitzt System bietet Wasserzirkulation sorgen Startparameter des Wassererwärmungsverfahren, bei dem die Wassererwärmung Übertragung sofort Wärme erzeugt auf das aktivierte Wasser beheizten Drehvakuumreaktionskammer (Wärmetauscher).

Ein Verfahren zum Erhitzen des Wassers, das im Gegensatz zum Stand der Technik Erwärmungsdrehreaktionskammer (Wärmeaustauscher) ist in einem vorge vorgesehen Vakuumumgebung der Kamera insgesamt erzeugte Wärme in der Reaktionsfläche des Gettermaterials von der Verbrennungswärme (Umwandlung von mechanischer Energie) mit mechanischem Versagen und einer Reinigungsdurchgeführt Filmschicht aus chemischen Verbindungen mit dem Gettermaterial und eine thermische Energie, die durch chemische Reaktionen während der Bildung der Filmschicht von chemischen Verbindungen freigesetzt chemisch reine Oberfläche des Gettermaterials.

Verfahren zum Erwärmen von Wasser, das im Gegensatz zum Prototyp die Aktivierung von Wasser in dem Verfahren die Reaktionskammer des Erwärmens durch Drehung vorgesehen.

Verfahren zum Erwärmen von Wasser, das im Gegensatz zum Prototyp chemisch reine Oberfläche des Gettermaterials durch mechanische Zerstörung und eine Reinigungsfilmschicht aus chemischen Verbindungen mit einem Getter-Material bereitzustellen oder Gleitreibung Reaktionsoberfläche auf einem sich daran Carbid Elemente Reinigern verstiftet dreht.

Ein Verfahren zum Erhitzen des Wassers, die im Gegensatz zur Bildung des Prototyps der Filmschicht von chemischen Verbindungen, die chemische Bindung der aktiven Gasmolekülen hemsorbtsionnym Prozess chemisch reinigen die Oberfläche des Gettermaterials bereitzustellen.

Ein Verfahren zum Erhitzen des Wassers, das im Gegensatz zum Prototyp-Software arbeitet Vakuum in der Reaktionsvakuumkammer durch eine Getterpumpe erzeugt, wo vorher das Betriebsvakuumgasdruckbereich der Installation des höchstmöglichen Vakuum bereitstellt, und dann eine kontinuierliche Lieferung von Gas erzeugen, um das Vakuum auf den gewünschten Wert zu reduzieren, und die Aufrechterhaltung des Betriebsbereichs des Vakuumgasdruck sicherzustellen.

Verfahren zum Erhitzen von Wasser, wobei im Gegensatz zum Stand der Technik Reinigungselemente Carbid Pressen mit atmosphärischen Gasen mittels Überdruck eine Oberflächenreaktion zu liefern.

WASSER Heizmethode

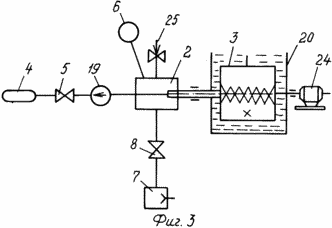

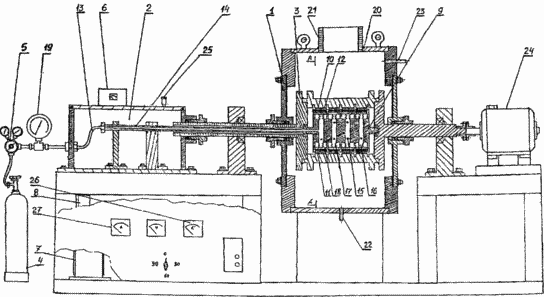

1 eine perspektivische Ansicht einer Vorrichtung ist, dass das beanspruchte Verfahren zur Erwärmung von Wasser Abbildung implementiert 2 eine Ansicht der Reaktionskammer in einem Vakuumbereich von A-A, Figur 3 eine schematische Vakuumheizungswasserkreislauf der Vorrichtung.

weitere Vakuumkammer, 3 - - 1, Wasserheizvorrichtung wird durch die Zahl 1, 2 angegebenen Reaktionsvakuumkammer, Wärmetauscher, 4 - Gaszylinder, 5 - Gasdruckminderer, 6 - der Sensor, 7 - eine mechanische Pumpe, 8 - das Vakuumventil 9 - Fixed Block Reiniger 10 - Karbidbildnern 11 - Reiniger, 12 - Reaktionsfläche, 13 - Leitung (mit der Fähigkeit, zu zerlegen), 14 - einen rohrförmigen Auslass, 15 - Pass Rohrleitung 16 - Balgvolumen, 17 - Balg, 18 - Unterstützung Gleitkissens, 19 - Manometer, 20 - den Wassertank, 21 - Hals 22 - Einlass, 23 - einen Auslass, 24 - Motor, 25 - Gasleckventil, 26 - ein Gerät für die Wassertemperatur von 27 Mess - Amperemeter.

Verfahren zum Erhitzen von Wasser wird wie folgt durchgeführt. Zunächst produzieren technologische Herstellungsverfahren Warmwasserbereitung, die Heizeinrichtung das Wasser durch eine zusätzliche feste Abdichtung der Vakuumkammer 2 erzeugt wird, eine Vakuumreaktionskammer 3 (hergestellt aus einer Titan-Gettermaterial und drehbar in dem Wassertank 20 montiert).

4 verbinden die Gasflasche (Druckluftgase) durch das Gasrohr Minderer 5 6 13. Schalten Sie das Vakuum-Messgerät an das Stromnetz. Der Wassertank 20 mit der Reaktionskammer 3 und dem Vakuumsystem durch einen beheizten Hals 21 ist mit Wasser gefüllt. Umlaufen Wasser durch den Auslaß 23 wird das erwärmte System Einlass 22 in den Wassertank 20. Die Startprozessparameter Wassererwärmung bereitzustellen, die eine Vorvakuum Pumpen miteinander verbundenen zwei weitere Vakuumkammer und der Vakuumreaktionskammer 3 mit dem Vakuumgasmedium erzeugt, Gasdruck von 10 -3 bis 10 -4 Pa.

Vakuum - Pumpen erzeugen mechanische Pumpe 7 durch das Vakuumventil 8. Bei Erreichen eines Vakuumgasdruck von 10 -3 bis 10 -4 Pa Vakuum Absperrventil 8, deaktivieren mechanische Pumpe 7. Vakuum - Druckgas wird mit einem Vakuum - Messgerät gemessen 6. stationären Wischereinheit 9 gesetzt ist (einstellbar) Druck Carbid Elemente 10 Reiniger 11 auf der Reaktionsoberfläche 12, die aus dem Gaszylinder 4 über den Druckminderer 5 durch (der Demontage die Möglichkeit haben), um das Rohr 13, durch den rohrförmigen Auslaß 14, durch 16 Leitungen 15 in Balgvolumen kommuniziere ist ein Überdruck von atmosphärischen Gasen angewendet. Übermäßigen Druck atmosphärischer Gase liefert festem Stahl Faltenbalg 17 und erzeugt eine vertikale Bewegung der Gleitstücke 18, die auf dem Reiniger 11 (mit der Möglichkeit der Radialverschiebung) wirkenden stellen Oberfläche Carbid Elemente Pressen 10 (aus einem Material VK-8) an die Reaktionsoberfläche 12. Installation und Einstellung der Überangebot von atmosphärischen Gasen liefern einen Gasdruckminderer 5. der Futterwert des überschüssigen Atmosphärengasdruck eingestellt wird, so dass, wenn es um den Carbid-Elemente zu übertragen, die Reibelemente Carbid Elemente (Gleitreibung) liefern eine vollständige Reinigung der Filmschicht von chemischen Verbindungen mit dem Gettermaterial. Die Menge an Überschußgas von Atmosphärendruck auf die Elemente Wolframcarbid 10 angelegt wird in Abhängigkeit von der Flächenelemente der Reibflächen Carbid experimentell bestimmt und berechnet 10 und die Art des Gettermaterials. Übermäßigen Druck atmosphärischer Gase wird durch einen Druckmesser 19 gesteuert.

Erzeugung von Warmwasser, für die der Arbeitsmotor 24 starten, die eine Drehung der Vakuumreaktionskammer 3 (Spule) liefert zusammen mit der Reaktionsoberfläche 12 des Gettermaterials. Durch die Drehung der Reaktionsvakuumkammer 3, die umgewälzte Wasser im Wassertank 20 wird aktiviert, nämlich kreisförmige Bewegung der Wasserschichten (mitgerissenen in Rotationsfläche der Reaktionsvakuumkammer 3) aus, wobei durch die Gesamtexposition gegenüber einem wässrigen Medium Zirkulation und Aktivierung hoch Bewegung liefert (Kontaktierung ) makroskopische Wasserpartikel miteinander und Drehen der Vakuumreaktionskammer 3 (die Oberfläche). Produziert Effekt eliminiert praktisch die Schaffung von stagnierenden Wasserschichten, die Bildung von Ablagerungen und sorgt für eine hocheffiziente Wärmeübertragung während des Heizwasser erwärmt durch die Reaktion Vakuumkammer 3 (Wärmetauscher).

Die stationäre Reaktionsfläche 12 ist mit einem Film darauf eine Schicht aus chemischen Verbindungen (Oxide, Nitride, Hydride, etc.) gebildet bedeckt. Erzeugen Drehung der Reaktionsfläche des Gettermaterials 12 und liefern sie an der Schiebe Reibfläche gegen sie gedrückten Carbid Elemente 10 Reiniger 11, wobei die Oberflächendeformation Dünnfilmschicht Zerstörung der chemischen Verbindungen hergestellt und es mit einem Gettermaterial reinigen. Oberflächenverformung Zerstörung Filmschicht aus einem Reinigungschemikalien und es erzeugt ein Gettermaterial auf der Reaktionsoberfläche 12 durch den Wischer 11 platziert und die zwei Reihen diametral voneinander auf der feststehenden Wischereinheit versetzt 9 (für jede Umdrehung der Reaktionsvakuumkammer 3). Betriebsart des Prozesses der Verformung und Zerstörung der Filmschicht aus einem Reinigungs chemischen Verbindungen mit dem Gettermaterial durch Veränderung der Belastungseigenschaften des Motors 24 durch das Amperemeter 27. Als Ergebnis wird ein Reinigungsfehler und der Filmschicht 12 Reaktion gemessen gesteuert bereitzustellen Oberflächen chemisch reine Oberfläche des Gettermaterials. Hergestellt in gleitender mechanischer Energie in Wärmeenergie umgewandelt wird. Bieten Wärme für die Wahl der Reaktionsfläche 12 des Gettermaterials. Wärmetauscher.

Etablierte chemisch reine Oberfläche des Gettermaterials reagiert mit dem Aktivgas in der Reaktionsvakuumkammer 3, durch physikalische und chemische Adsorption von Gasmolekülen Bindungsverfahren (physikalische Adsorption und chemische Adsorption) mit Wärme. Es stellt die Adsorption an chemisch aktive Gase saubere Oberfläche des Gettermaterials ein Getter, die Gase gepumpt ist. Somit ist die vorherrschende Mechanismus bei der Adsorption Pumpen von Gasen ist die chemische Adsorption (hemsorbtsiya), die für die Herstellung von chemischen Reaktionen ermöglichen, chemisch reine Oberfläche des Gettermaterials Schicht plenchnogo von chemischen Verbindungen zu bilden. Die Bildung der Filmschicht chemischen Verbindungen Freisetzung von Wärmeenergie auf die Reaktionsfläche 12 Wärmetauscher zu erzeugen.

Die obige Prozesssequenz des Prozesswasserheizung, nämlich Zerstörungen und einer Reinigungsfilmschicht aus chemischen Verbindungen, die Auswahl von Wärmeenergie, um eine chemisch reine Oberfläche des Gettermaterials Gasadsorption Bereitstellen - Getter Pump, die Bildung der Filmschicht von chemischen Verbindungen, betrifft die Auswahl von Wärme in den Oberflächen Strukturänderungen in der Reaktionsfläche 12 des Gettermaterials während einer einzelnen Drehung der Reaktionskammer 3. Als nächstes wird die Vakuumprozesswasser Heizsequenz bei jeder Umdrehung der Kammer Vakuumreaktions 3. Durch die von der aktiven Fläche der Reaktionsoberfläche 12 während einer Umdrehung der Vakuumreaktionskammer 3 wird bestimmt, emittierte Wärme beginnend wiederholt Wärme erzeugt durch die Anzahl der Umdrehungen pro Minute für einige Zeit.

Erstellen Sie ein Arbeits Vakuum in der Reaktionsvakuumkammer 3 mit dem vorge darin befestigten Vakuumdruckgas von 10 -3bis 10 -4 Pa, die die höchstmögliche Vakuum Getter Pumpen in der Reaktionsvakuumkammer 3 und damit verbunden weitere Vakuumkammer 2 bereitzustellen , um Bestimmung Getter Pumpleistung (am Gaseintritt) und eine zusätzliche Überprüfung der Dichtheit des Vakuumsystems. Produzieren eine kontinuierliche Zufuhr von Gasleckventil Gase 25. Reduzieren Sie das Vakuum in der Reaktionsvakuumkammer 3 (und zusätzliche Vakuumkammer 2) auf den gewünschten Wert und halten einen Arbeitsbereich von Vakuumgasdruck. Der Betriebsbereich des Vakuumgasdruck - der Druck von Gasen, bei dem eine optimale Leistungswerte von Wärmeenergie bei der Reaktionsfläche 12.

Herstellung Heizwassers auf eine vorbestimmte Temperatur. Die Temperaturregelung wird 26 Messung Die Temperatur auf dem Gerät durchgeführt auf dem Wasser Heiztemperatur erreicht erzeugt das Schließen des Leckgases 25, Stoppen des Motors 24, Trennung vom Netz 6 messen, die Beendigung des Überangebots an atmosphärischen Gasdruck des Gaszylinders 4. Brechen Wasserzirkulation. Wenn die Wasser Heizvorrichtung 1 in Intervallbetrieb nur das Öffnen und Schließen des Leckgases bei Stop 25 und die Aufnahme der Arbeit des Elektromotors 24.

In einem Betriebsmodus der Vorrichtung 1 zum Erhitzen von Wasser Vakuumdruckgase 13,5 × 10 -5 Pa mit einer aktiven Oberfläche des Gettermaterials - 0.452 m 2, das Druckelement Carbid Gettermaterial auf der Oberfläche von 0,5-0,6 kg / mm 2 für eine Reaktionsoberfläche Zirkulation auf sie steht von 13 bis 15 kcal von Wärme, und in einer Stunde Arbeit zugewiesen 46.800-54.000 kcal Wärme (wenn die Motordrehzahl 60 U / min.).

Neu in der vorgelegten technischen Lösung ist die folgende:

- In den Prozess der Erwärmung des Wassers bieten eine hocheffiziente erzwungene Konvektion makroskopischen Teilen Wasser in Beziehung zueinander und gegenüber dem rotierenden beheizten Feststoff (Vakuumreaktionskammer, Wärmetauscher) in Wasser aktiviert;

- Sind in dem Verfahren traditionell verwendeten fehlt der Wassergas-Brennstoffe, flüssige Brennstoffe, Kohle, usw. zu erwärmen;.

- In gewisser Weise gibt es keine Faktoren, die die Umwelt gefährden können und die menschliche Gesundheit auswirken.

In dem beanspruchten Verfahren des Heizwassers im Vergleich mit dem Stand der Technik nicht erforderlich sind: Brennstoff und seine Herstellung zur Verwendung; Spezielle Wasseraufbereitung; einen separaten Raum mit Lüftungsanlage und Intensivlüftung.

Die Brauchwassererwärmung wird auf einer kostengünstigen, einfachen Geräten durchgeführt wird, ohne größere Verantwortung in seinem Betrieb erfordert 100% Beseitigung der Umweltverschmutzung zu gewährleisten.

Im Prozess liefert aufgrund der hohen Verkehrsdichte makroskopischen Wasserteilchen zueinander und relativ zum rotierenden der Reaktionsvakuumkammer (Wärmeaustauscher), bedingt durch die gleichmäßige Erwärmung aller Teile des Wärmetauschers, Hochkonvektions-Wasser effiziente Erwärmung des Wassers in dem im wesentlichen die Bildung von Sediment Beschichtungen und Skalierung vermeidet.

Das Verfahren erfordert nur sehr wenig elektrische Energieverbrauch (indirekte destination) im Vergleich mit dem Prototyp und der erzeugten Wärmeenergie. Die elektrische Energie für die Drehung des Motors erforderlich ist (in einer Probe aus dem Mund P = 2,5 kW), um die Drehung der Reaktion der Vakuumkammer in dem intermittierenden Modus gewährleistet.

Verfahren zum Erhitzen von Wasser in vorgelegt technischen Lösung kann aus jeder Art von Energie, in der Lage, die Drehung des Wärmetauschers sicherzustellen (Wind, Wasser, etc.). Das Verfahren ist einfach zu handhaben und können durch Automatisierung betrieben werden. Von besonderer Bedeutung ist das vorgeschlagene Verfahren wird da sein, wo es keine Brennstoffressourcen - im äußersten Norden, Sibirien, Wüsten, Bergregionen usw.

Berechnung der Hauptparameter des Prozesswasserheizung wurde auf der Grundlage von bekannten Formeln und Informationen durchgeführt, wobei die Anzahl der Moleküle pro 1 cm 2 Oberfläche chemisch reines Gettermaterial 1 sec adsorbiert. bestimmt durch die Formel

wo (1- ) - Der Anteil der leeren Sitze Adsorption;

kn - Gas Haftkoeffizient auf der Oberfläche;

P - Gasdruck über der Oberfläche des Adsorptions - Pa;

Tr - Temperatur Pumpen Gas - K;

M - Molmasse - g / mol.

Die Wärme der Adsorption auf einer ebenen Fläche ideal chemisch reine Oberfläche des Gettermaterials in 1 freigegeben wird, bestimmt durch die Formel

Qa - Gas Wärme von Adsorption an der Oberfläche chemisch reine Gettermaterial - kcal / mol -1,

s - Anzahl der Gasmoleküle auf einem perfekt ebenen Oberfläche von chemisch reinem Titan adsorbiert,

Na - 6,0221367 × 23. Oktober-1 Mol Avogadro-Zahl.

Arbeiten Reibungskraft pro Umdrehung Reaktionsfläche

Qtr = nnorm × × 2 R

Nnorm - Normalkraft - kg

- Koeffitsient Paar Gleitreibung.

Die Wärme der Adsorption und hemsorbtsii Gase Gettermaterial Titan in dem Buch "Technologie dünner Schichten" dargestellt ist, Band 1, herausgegeben Verzeichnis L.Mayssela, R.Glenga, Moskau, "Soviet Radio", 1977, S. 223.

FORDERUNGEN

1. Ein Verfahren zum Erwärmen von Wasser, um die Schritte des Herstellungsverfahrens umfasst, das Prozesswasser Heizungsanlage erzeugt wird mit Wasser gefüllt erhitzt werden, sorgen für die Zirkulation des Wassers, beginnend Prozessparameter Wassererwärmung liefern, wobei die direkte Heizwasser Wärmeübertragung aktiviert Wasser im beheizten Reaktion erzeugen rotierende die Vakuumkammer (Wärmetauscher).

2. Verfahren zum Erhitzen von Wasser nach Anspruch 1, dadurch gekennzeichnet, dass die rotierende Erwärmungsreaktion wird in einer Vakuumkammer vorgeVakuumUmgebung Kammer selbst bei der Reaktionsfläche des Gettermaterials von der Verbrennungswärme (von der mechanischen Energie umgewandelt) erzeugte Gesamtwärme bereitgestellt durchgeführt in der mechanischen Zerstörung und eine Reinigungsfilmschicht aus chemischen Verbindungen mit dem Gettermaterial und eine thermische durch chemische Reaktionen während der Bildung der Filmschicht von chemischen Verbindungen auf der Oberfläche des chemisch reines Gettermaterial freigesetzte Energie.

3. Die Wassererwärmungsverfahren nach Anspruch 1, dadurch gekennzeichnet, dass die Aktivierung des Wassers in den Prozess der Erwärmung bereitzustellen reaktiven Drehung der Vakuumkammer.

4. Die Wassererwärmungsverfahren nach Anspruch 2, dadurch gekennzeichnet, dass die chemisch reine Oberfläche des Gettermaterials durch mechanische Zerstörung und bieten eine Reinigungsfilmschicht aus chemischen Verbindungen mit einem Gettermaterial oder Gleitreibung Reaktionsoberfläche auf einem sich daran Carbid Elemente Reinigern verstiftet dreht.

5. Die Wassererwärmungsverfahren nach Anspruch 2, dadurch gekennzeichnet, dass die Bildung der Filmschicht von chemischen Verbindungen, die chemische Bindung der Moleküle des aktiven Gases Chemisorption Verfahren zur chemisch reine Oberfläche des Gettermaterials bereitzustellen.

6. Verfahren zum Erhitzen von Wasser nach Anspruch 2, dadurch gekennzeichnet, dass die Software-Betriebsvakuum in der Reaktionskammer des Vakuums durch die Getterpumpe erzeugt, wo das Vakuum vor der Installation des Arbeitsgasdruckbereich die höchstmögliche Vakuum liefert, dann eine kontinuierliche Zufuhr von Gas erzeugen, um das Vakuum zu reduzieren auf den gewünschten Wert, und die Wartung der Arbeitsbereich des Vakuumdrucks der Gase zu gewährleisten.

7. Verfahren zum Erhitzen von Wasser nach Anspruch 4, dadurch gekennzeichnet, daß die Andrückelemente Carbid Reinigern zur Reaktionsfläche durch eine oberhalb des Atmosphärendruckgas vorgesehen ist.
