Erfindung
Russische Föderation Patent RU2292129

Stoff Widerstandselement für eine flexible elektrische Heizung und elektrische Heizung mit flexiblen Gewebe Widerstandselement

Name des Erfinders: Suchanow Alexander (RU); Aseev Aleksey V. (RU); Sisauri Vitaly Iraklievich
Der Name des Patentinhabers: Suchanow Alexander (RU); Aseev Aleksey V. (RU); Sisauri Vitaly Iraklievich
Korrespondenzanschrift: 141371, Region Moskau, Khotkovo Str.. Acad. Queen, 2 kv.56, VI Sisauri
Startdatum des Patents: 2005.08.16

Die Erfindung betrifft elektrische Heizung und kann im Haushalt, der Industrie und der Medizin verwendet werden. Gewebtes Widerstandselement (1) aus einem leitenden Gewebe (2) Bildung der Heizfläche davon zwei parallel in die Gewebestruktur eingebracht (2) und Sammelschienen (3) mit dem Fahrdraht (4) (Figur 1). Das Gewebe (2) aus nichtleitenden Bindungsfäden (5) eine erste Richtung (I) aufweist, und elektrisch resistive Filament (6) eine zweite Richtung (II) senkrecht zur ersten. Reifen (3) aus geflochtenem Metallsträngen (7) und sich an den Rändern des Gewebes (2) in einer ersten Richtung. Jeder Reifen (3) in zwei Teile (8) in Reihe angeordnet sind relativ zueinander vrazryadku hergestellt. Die Oberflächen Heizelement (1) zwischen den Stäben (3) in einer ersten Richtung und zwischen zwei Kanten des Gewebes in der zweiten Richtung ist gleichmäßig und kontinuierlich. Es besteht aus Kochzonen A, B, C, und eine in die andere vorbei, und die Grenzen dieser Bereiche sind mit den Grenzen der Fragmente (8) der beiden Schienen (3) korreliert. Einen Kontaktdraht (4) im Feld A an dem freien Ende (9) ein zugeordneter Abschnitt (8) eines Busses (3) und der andere - im Bereich E in einem vorbestimmten Abstand von dem freien Ende (9) desselben Abschnitts (8) anderen Reifen (3). Dies lieferte identische und konstante Heiztemperatur in den Bereichen A, B und Feld C zu Drahtbefestigungssitz (4) und durch die Position am Ende des C Befestigungs - variabel (absenkt), die die Möglichkeit der Erzielung sowohl einer gewünschten Temperatur oder einem Bereich bestätigt Temperaturen in der Umgebung der Heizfläche Elements (1). Das technische Ergebnis ist bei der Vereinfachung ihrer Konstruktion die Leistung des Elements zu erhöhen. Eine flexible elektrische Heizung (11) (2) in einer polymeren Hülle eingeschlossen (12) aufweist laminiert resistive Element gewoben (1), eine leitende Abschirmung (13) und eine Schicht aus gewebtem Material (14). Eine elektrische Heizung zwei oder mehr gewebtes Widerstandselement in ihre seriellen, parallelen oder Reihenparallelverbindung enthalten kann, und die spezifizierte Heizbetrieb mit konstanten und variablen Temperaturen über ihre gesamte Fläche zu gewährleisten. Das technische Ergebnis ist die Betriebsfähigkeiten zu erhöhen und die Struktur der elektrischen Heizung zu vereinfachen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf elektrische Heizung und kann im Alltag, Bau, Industrie und Medizin eingesetzt werden.

Die weit verbreitete Verwendung von flexiblen elektrischen Heizungen mit gewebten Widerstandselemente die Entwicklung eines universellen Elemente und Heizungen auf ihnen basieren erfordert, sind einfach in der Konstruktion, optimal eingestellten Parameter, die sicherstellen können, und in jedem lokalen Bereich der gewünschten Temperatur oder Temperaturbereich halten.

Bekannten Konstruktionen von gewebten resistive Heizelemente für flexible elektrische Heizungen sind entworfen №2212120, IPC 7 H 05 3/34, eine bestimmte Umgebung erforderliche Temperatur (RU Patent auf 10.09.2003 veröffentlicht zu erreichen und aufrechtzuerhalten, byul.№25 ;. RU - Patent Nr 2187907, IPC 7 H 05 B 3/34, publ. 20.08.2002, byul.№23).

Bekannte Heizfläche Elemente des Heizfeldes zusammengesetzt, mit dem gleichen oder unterschiedlichen Widerstand. Jedes dieser Elemente umfasst eine resistive leitfähiges Gewebe der Formungs Heizfläche aus nichtleitendem Garne mit der ersten Richtung verwebt und elektrisch resistive Garn eine zweite Richtung senkrecht zur ersten ist. Die Gewebestruktur jedes Elements bekannt, bei der Richtung der Anordnung der nicht-leitenden Fäden an den Rändern des Gewebes angeordnet zwei parallele Stromschienen mit Kontaktleitern verabreicht, und eine Vielzahl von Verteilungsschienen, welche an die leitenden Schienen senkrecht sind, die Grenzen der Bereiche des Erhitzens Definition und Leistung zwischen den Sammelschienen zu verteilen.

Der Bau der bekannten Elemente sind komplex und überladene Design-Elemente. Jede Kochzone ist streng getrennt und hat eine konstante Temperatur, dass, wenn eine große Temperaturdifferenz in den benachbarten Feldern liefert dramatisch variable Natur des Gesamt Heizbetrieb.

Bekannte gewebtes Widerstandselement auf der RU Patent №2187907 durch seine technische Wesen ist in der Nähe von der beanspruchten Erfindung und wird als der nächste Analog / Prototyp / ausgewählt.

Das technische Problem, das sich stellt, ist die Erfindung zu schaffen, wurde ein gewebtes Widerstandselement zu entwickeln, die in einer Zone nicht nur die eingestellte Temperatur, vorausgesetzt von der Temperatur der anderen Zonen unterschiedlich ist, sondern auch den Bereich der Temperatur in jeder Zone.

Das technische Ergebnis ist die Leistung des gewebten Widerstandselement bei gleichzeitiger Vereinfachung der Struktur zu erhöhen.

Um dieses Problem in dem gewebten Widerstandsheizelement Flächenelement zu lösen eines Heizfeldes aus den gleichen oder unterschiedlichen Widerstand aufweist resistive leitfähiges Gewebe, umfassend die bildende Heizfläche ausgebildet weave nicht-leitenden Fäden eine erste Richtung aufweist und elektrisch resistive Garn eine zweite Richtung aufweist, senkrecht zu den beiden ersten parallel in die Gewebestruktur in einer ersten Richtung entlang der Kanten des Gewebes, Stromschienen mit Kontaktdraht nach der Erfindung, ihre Heizfläche zwischen den Schienen in einer ersten Richtung und zwischen den Kanten des Gewebes in einer zweiten Richtung einheitliche befindet eingeführt gemacht und kontinuierlich miteinander Erwärmungs ändernden Felder definiert, die die gleiche und / oder unterschiedliche Widerstand und der wenigstens einen Reifen in der Form von mindestens zwei hintereinander angeordneten vrazryadku, gleiche und / oder unterschiedliche Länge Fragmente mit frei und benachbart zueinander die Enden mit dem Rand des Heizfeldes in der ersten Richtung mit den Grenzen der Fragmente korreliert, und die Kontaktdrähte sind an einem oder beiden des Reifens in einer Position einen vorbestimmten Heizbetrieb ermöglicht und somit in besonderen Ausführungsformen der Erfindung, die in den Absätzen 2 vorgelegten -9 Formeln, ein Reifen ist fest, der andere - in Form von zwei identischen Segmenten, und die Kontaktdrähte sind an den freien Enden der Fragmente angebracht, die beiden Heizfelder des gleichen Widerstand und die gleiche Temperatur mit konstanter Heizung in jedem Feld (Punkt 2) zu bilden, ein Reifen fest ist und der andere - in Form von zwei identischen Teilen, von Wärme zu bilden, einen Kontaktdraht an dem freien Ende eines Fragments befestigt ist und das andere in einem vorbestimmten Abstand vom freien Ende des anderen Teils zwei Heizfelder des gleichen Widerstand und unterschiedlichen Temperaturen festgelegt ist: mit konstanter Feldkorrelations in Form von zwei Fragmente unterschiedlicher Längen, und die Kontaktdrähte sind an den freien Enden dieser Fragmente zwei Heizfelder zu bilden - Abschnitt (3), ein Reifen ist fest, die andere Grenzen der zuerst genannten Fragmente und Variable in dem Feld, das mit den Grenzen des zweiten Korrelieren unterschiedliche Widerstands und konstant ist, seine in jedem Feld, die Heiztemperatur (4), einem Reifen fest ist und der andere - in Form von zwei Fragmente unterschiedlicher Länge, einen Kontaktdraht an dem freien Ende eines Fragments befestigt ist und das andere in einem vorbestimmten Abstand von dem freien Ende befestigt ist, ein weiteres Fragment zwei Heizfelder mit unterschiedlichen Widerstands und unterschiedliche Heiztemperatur zu bilden: eine konstante in dem Bereich, mit den Grenzen der erstgenannten Fragmente und variable im Bereich Korrelieren des mit den Grenzen des zweiten Korrelieren der Abschnitt (5), beide Reifen in Form von Fragmenten hergestellt werden, werden zwei von denen die Länge der Hälfte der Rest gleich und sind eine auf den gegenüberliegenden Enden eines Busses oder an den diagonal gegenüberliegenden Enden der beiden Reifen angeordnet ist, und die Kontaktdrähte sind an den freien Enden der beiden Stücke die Heizfelder des gleichen spezifischen Widerstand zu bilden, und eine konstante Temperatur Heizung in jedem Feld gesichert ( 6), wobei beide Busse sind in Form von Fragmenten desselben und / oder unterschiedliche Länge, so angeordnet, daß die benachbarten Enden der wenigstens ein Paar Fragmente von einem Bus direkt gegenüber den benachbarten Enden eines Paares von Fragmenten einen weiteren Reifen sind und mit einer Kontaktbrücke vorgesehen ist, die an einem Ende befestigt ist direkt und am anderen Ende in einem vorbestimmten Abstand, und die Kontaktdrähte sind an den freien Enden von Fragmenten von einem oder beiden des Reifens befestigt mit unterschiedlichen Widerstands variable Heiztemperatur in einem Bereich, dessen Grenzen korreliert mit Fragment Grenzen eines Kochzonen zu bilden, die Kontaktbrücke in einem vorbestimmten Abstand festgelegt ist und eine Konstanttemperatur-Heizung, in jedem Bereich seiner, die anderen Felder (7) sind beide Busse in Form von Fragmenten der gleichen Länge, und die Kontaktdrähte sind mit jedem Fragment in einem vorbestimmten Abstand angebracht von einem (jedem) Ende eine Kochzonen zu bilden, mit der gleichen Impedanz und eine variable Heiztemperatur in jedem Feld (Punkt 8), ist ein Reifen fest und das andere in Form von Fragmenten der gleichen oder unterschiedlichen Längen und die Kontaktdrähte werden an den festen Reifen und jedem Fragment in einem vorbestimmten Abstand von einer (beliebigen) seiner befestigt das Ende Heizung in jedem Heizfeld (9) Felder mit dem gleichen oder verschieden sind und der variable Widerstand der Heiztemperatur zu bilden.

Besondere Merkmale des gewebten Widerstandselement vorgeschlagenen Designs sind die folgenden Symptome:

Führen seiner Heizfläche zwischen den Schienen in einer ersten Richtung und zwischen den Kanten der Gewebe in der zweiten Richtung angeordnet, und kontinuierliche homogene Wechsel miteinander Heizfelder mit vorbestimmten identischen und / oder unterschiedlichen Widerstands -;

- Durchführen von mindestens einem Bus in Form von mindestens zwei seriell angeordnete vrazryadku, gleiche und / oder unterschiedliche Länge Fragmente benachbarten freien Enden aufweist und relativ zueinander;

- Korrelieren Grenzen Feld mit Grenzen Fragmente in einer ersten Richtung zu erwärmen;

- Befestigung der Kontaktdrähte auf einer oder beiden Busse an Stellen mit einer vorbestimmten Heizbetrieb bereitstellt;

- Durchführen einer Vollreifen, der andere - in Form von zwei identischen Fragmente und Befestigen des Kontaktdrahtes an den freien Enden der Fragmente in jedem Feld die beiden Heizfelder der gleichen Widerstand und die gleiche Temperatur mit konstanter Erwärmungs zu bilden;

- Durchführen eines Reifens kontinuierlich, eine andere - in Form von zwei identischen Fragmente des Fahrdrahtes an dem freien Ende eines Fragments und die andere Bindung - in einem vorgegebenen Abstand vom freien Ende des anderen Teils zwei Heizfelder des gleichen Widerstand und unterschiedlichen Temperaturen des Erwärmens zu bilden: constant Bereich, mit den Grenzen der erstgenannten Fragmente und variable im Bereich Korrelieren mit den Grenzen der Korrelieren des zweiten Fragments;

, In jedem seiner Feld der Erwärmungstemperatur in der Form von zwei Fragmente unterschiedlicher Länge Drähten und Befestigungszapfen an den freien Enden der Fragmente, die beiden Heizfelder mit unterschiedlichen Widerstand und eine konstante, zu bilden - - Durchführen einer Vollreifen, der andere

- Durchführen eines Reifens kontinuierlich, eine andere - in Form von zwei Fragmente unterschiedlicher Länge, die am freien Ende eines Fragments und Befestigungs eine andere in einem vorbestimmten Abstand vom freien Ende des anderen Teils eine der Kontaktdrähte Verankerung mit unterschiedlicher Impedanz und unterschiedlichen Temperaturen des Erhitzens zwei Heizfelder zu bilden: constant Bereich, mit den Grenzen der erstgenannten Fragmente und variable im Bereich Korrelieren mit den Grenzen der Korrelieren des zweiten Fragments;

- Ausführung der beiden Reifen in Form von Fragmenten, von denen zwei Länge der Hälfte der Rest gleich ist und eine an den gegenüberliegenden Enden eines Busses oder an den diagonal gegenüberliegenden Enden der beiden Reifen angeordnet ist, und Sichern des Kontaktdrahtes an den freien Enden der beiden Stücke die Heizfelder desselben zu bilden, Widerstandsheizung und konstante Temperatur in jedem Feld;

- Durchführen von beiden Bussen als Fragmente von gleicher und / oder unterschiedlicher Länge, so angeordnet, daß die benachbarten Enden der wenigstens ein Paar Fragmente von einem Bus rechts sind gegenüber den benachbarten Enden eines Paares eine andere Reifenteile und mit einer Kontaktbrücke vorgesehen ist, die an einem Ende befestigt ist direkt und durch das andere Ende in einem vorbestimmten Abstand, und die Kontaktdrähte sind an den freien Enden von Fragmenten von einem oder beiden des Reifens zu bilden, eine Kochzonen mit unterschiedlichen Widerstands variable Heiztemperatur in den Grenzen von denen korreliert sind mit den Grenzen des Fragments befestigt, die Kontaktbrücke in einem vorbestimmten Abstand befestigt sind, und konstante Heiztemperatur in jedem seiner Feld, in anderen Bereichen;

- Durchführen beider Reifen in Form von Fragmenten der gleichen Länge und der Kontaktdraht in einem vorbestimmten Abstand von einem für jedes Fragment die Sicherung (ANY) Ende des Fragments mit den gleichen Feldern und variable Heiztemperatur in jedem Feld einen Heizwiderstand zu bilden;

- Durchführen eines Reifens kontinuierlich, eine andere - in Form von Fragmenten der gleichen oder unterschiedlichen Längen und den Fahrdraht auf einer kontinuierlichen Bus Fixier- und jede Kachel anderen Reifen um einen vorbestimmten Abstand von einer (beliebigen) Ende des Fragments in den Kochzonen mit gleichen oder unterschiedlichen Widerstands und variable Temperatur Heizung jedes Heizfeldes.

Bekannte flexible elektrische Heizung, umfassend die elektrisch isoliert auf beiden Seiten des gewebten Widerstandselement mit einem Widerstands leitfähiges Gewebe die Heizfläche bildende konfiguriert weave nicht leitenden Fäden eine erste Richtung aufweist und elektrisch resistive Garn eine zweite Richtung senkrecht zur ersten und und zwei parallel auferlegt Gewebestruktur in einer ersten Richtung angeordnet entlang der Ränder des Reifengewebes leitenden Kontaktdrähten (RU Patent №1820993, IPC H 05 5 3/34, publ. 06.07.93, Bull. №21).

Bekannte elektrische Heizung ist nicht in der Lage, die gewünschte Temperatur in einem lokalen Bereich zur Verfügung zu stellen und insbesondere dem gewünschten Temperaturbereich. Nach seiner technischen Natur, diese bekannten Elektro (RU-Patent №1820993) ist in der Nähe von der beanspruchten Erfindung und wird als der nächste Analog / Prototyp / ausgewählt.

Das technische Problem, das sich stellt, ist die Erfindung zu schaffen, war der Lage ist, eine flexible gewebte elektrische Heizung mit einem Widerstandselement zu entwickeln, nicht nur konstant, sondern eine variable Wärmemodus auf dem gleichen lokalen Bereich oder alle Bereiche des Heizers.

Das technische Ergebnis ist die operative Leistungsfähigkeit der elektrischen Heizung zu erhöhen und gleichzeitig seine Struktur zu vereinfachen.

Um dieses Problem in einer flexiblen elektrischen Heizers lösen, umfassend mindestens eine elektrisch isolierte beidseitig gewebtes Widerstandselement, umfassend eine resistive eine Heizfläche bildet, ein elektrisch leitendes Tuch Interlacing nichtleitenden Fäden gebildet eine erste Richtung aufweist und elektrisch resistive Filamenten, zweite Richtung senkrecht zur ersten parallel zwei in die Struktur des Gewebes eingeführt wird, in einer ersten Richtung entlang der Kanten des Gewebes mit Kontaktdrähten, Stromschienen, zwischen denen in einer ersten Richtung und zwischen den Kanten des Gewebes in der zweiten Richtung der Heizfläche angeordnet ist, aus einem homogenen und kontinuierlichen hergestellt nach Erfindung erwähnt homogene und kontinuierliche Heizfläche seiner woven Widerstandselement soll als Heizfelder in einen anderen Übergang, mit entsprechenden identischen und / oder unterschiedlichen Resistenz gegen mindestens ein Reifen ist in Form von mindestens zwei in Reihe vrazryadku identisch angeordnet und / oder unterschiedlicher Länge Fragmente mit freien und aneinander angrenzend die Enden mit dem Rand des Heizfeldes in der ersten Richtung mit den Grenzen der Fragmente korreliert, und die Kontaktdrähte sind an einem oder beiden des Reifens in einer Position einen vorbestimmten Heizmodus Bereitstellen, während in besondere Ausführungsformen der Erfindung, die in den Absätzen 11-25 der Formel dargestellt, wobei eine (elektrisch), gebildet aus mindestens zwei gewebten Widerstandselemente entspricht der Aufbau davon 1 elektrisch in Reihe geschaltet Anspruch (11), wird er aus zum mindestens zwei der gewebten Widerstandselemente elektrisch parallel geschaltet sind (12) wird aus gewebtem Widerstandselement hergestellt gemäß Anspruch 1 elektrisch parallel geschaltet und / oder eine Reihe von Auswahl (13), ein Reifen von mindestens einem gewebtes Widerstandselement ist fest, die andere - in Form von zwei identischen Segmenten und die Kontaktdrähte sind an den freien Enden befestigt der Fragmente in jedem Feld (14), ein Reifen zumindest die beiden Heizfelder des gleichen spezifischen Widerstand und eine konstante Temperatur Erwärmung zu bilden ein gewebtes Widerstandselement ist fest, die andere - in Form von zwei identische Teile, einen Kontaktdraht an dem freien Ende eines Fragments befestigt ist und das andere in einem vorbestimmten Abstand vom freien Ende des anderen Teils befestigt ist, zwei Heizfelder der gleichen Widerstand und unterschiedlichen Temperaturen des Erwärmens zu bilden: constant Bereich, mit den Grenzen der erstgenannten Fragmente und variable im Bereich Korrelieren mit den Grenzen des zweiten Korrelieren der Bahn (15), ein Bus, mindestens einen des gewebten Widerstandselement ist fest, die andere - in Form von zwei Fragmente unterschiedlicher Länge und Kontakt die Drähte sind an den freien Enden der Fragmente befestigt die beiden Heizfelder mit unterschiedlichen Widerstands und konstant ist, seine in jedem Bereich zu bilden, der Erwärmungstemperatur (16), einen Reifen von wenigstens einem seiner woven Widerstandselement ist fest, die andere - als zwei Fragmente unterschiedlicher Längen wird ein Kontaktdraht mit dem freien Ende eines Fragments befestigt und das andere in einem vorbestimmten Abstand vom freien Ende des anderen Teils zwei mit unterschiedlicher Impedanz und verschiedenen Temperaturen von Heizfelder Heizung zu bilden befestigt ist: Gleichfeld mit den Grenzen des ersten erwähnten Fragment korreliert und Variablenfeld mit den Grenzen des zweiten korrelierten genannten Abschnitt (17) beide Reifen von mindestens einem seiner woven Widerstandselement in Form von Fragmenten hergestellt, von denen zwei Länge der Hälfte der Rest gleich ist und eine an den gegenüberliegenden Enden eines Reifens oder an diagonal entgegengesetzten Enden der zwei Reifen, und die Kontaktdrähte sind an den freien Enden der beiden Stücke zu bilden, die Heizfelder des gleichen spezifischen Widerstand und eine konstante Temperatur Heizung in jedem Feld (18) beide Reifen von mindestens einem seiner woven Widerstandselement fest angebracht ist, Fragmente von gleicher und / oder unterschiedlicher Länge, so angeordnet, daß die benachbarten Enden der wenigstens ein Paar Fragmente von einem Bus direkt gegenüber den benachbarten Enden eines Paares von Fragmenten anderen Reifens und mit einer Kontaktbrücke, die an einem Ende befestigt direkt zu und von dem anderen Ende an einem vorbestimmten Abstand und die Kontaktdrähte sind an den freien Enden von Fragmenten von einem oder beiden des Reifens zu bilden, eine Kochzonen mit unterschiedlichen Widerstands variable Heiztemperatur in einem Bereich, dessen Grenzen korreliert mit Fragment Grenzen, die Kontaktbrücke festgelegt ist in einem vorbestimmten Abstand, und eine Konstanttemperatur-Heizungs gesichert in jedem Feld die in anderen Bereichen (19) beide Reifen von mindestens einem seiner woven Elementwiderstand in Form von Fragmenten der gleichen Länge hergestellt, und die Kontaktdrähte werden an jedem Fragment in einem vorbestimmten Abstand von einer (beliebigen) Ende davon befestigt mit Form Heizfelder mit identischen Widerstand und einem variablen Heiztemperatur in jedem Feld (20), einem Reifen, wobei mindestens eine der Gewebewiderstandselement fest ist und der andere - als Fragmente der gleichen oder unterschiedlichen Längen und die Kontaktdrähte werden an den festen Reifens angebracht und für jedes Fragment in einem vorbestimmten Abstand von einer (beliebigen) Ende eine Kochzonen mit derselben oder unterschiedlichen Widerstand und einem variablen Heiztemperatur in jedem Heizfeld (21) zu bilden, gewebt Widerstandselemente einzeln oder alle miteinander elektrisch isolierten Kaschierung in Folie versiegelt entlang des Umfangs und / oder in einer polymeren Hülle (22) angeordnet ist, eine (elektrische Heizung) ferner mit einem leitenden Schirm versehen ist, die aus sich überlappenden und / oder ineinandergreifenden Stäbe, Drähte oder Fasern, vorzugsweise in Form eines Gitters, Stoff, Polymer-Zusammensetzung oder Kombinationen davon, angeordnet, Außen gewebtes Widerstandselement mit einem teilweise oder vollständige Abdeckung der Oberfläche (23) zwischen seinen woven Widerstandselement und dem leitfähigen Schirm befindet sich mindestens eine Schicht aus einem elektrisch oder andere nicht-leitenden Material, vorzugsweise einem trockenen oder imprägniert mit der Polymerzusammensetzung des gewebten Stoff, Papier oder Polymerfolie (24), dessen Widerstandselement gewoben zusammen mit dem leitfähigen Film in dem Schirm am Umfang abgedichtet und / oder in einer polymeren Hülle (25) angeordnet ist.

Besondere Merkmale des flexiblen elektrischen Heizung vorgeschlagene Konstruktion sind die folgenden Symptome:

- Durchführen homogener und kontinuierlicher Heizfläche seiner woven Elementwiderstand zwischen den Schienen in einer ersten Richtung zwischen den Kanten und Gewebe in der zweiten Richtung in einer Heizfelder Passieren ineinander mit entsprechenden identischen und / oder unterschiedlichen Widerstand angeordnet ist;

- Mindestens zwei mindestens einen Bus in Form darstellende angeordnet seriell vrazryadku gleiche und / oder unterschiedliche Länge Fragmente benachbarten freien Enden aufweist und relativ zueinander;

- Korrelieren Grenzen Feld mit Grenzen Fragmente in einer ersten Richtung zu erwärmen;

- Befestigung der Kontaktdrähte auf einer oder beiden Busse an Stellen mit einer vorbestimmten Heizbetrieb bereitstellt;

- Durchführung der elektrischen Heizung der mindestens zwei gewebten Widerstandselemente elektrisch in Reihe geschaltet;

- Durchführung der elektrischen Heizung der mindestens zwei gewebten Widerstandselemente elektrisch parallel geschaltet;

- Umsetzung der gewebten elektrische Heizung Widerstandselemente elektrisch parallel und / oder hintereinander nach Wahl;

- Durchführen einer Bus nach mindestens einem der gewebten Widerstandselement kontinuierlich ist, und der andere - in Form von zwei identischen Fragmenten und den Kontaktdraht an den freien Enden der Fragmente der Sicherung der beiden Heizfelder des gleichen Widerstand und eine konstante gleichmäßige Erwärmungstemperatur in jedem Feld zu bilden;

- Durchführen einer Bus nach mindestens einem der gewebten Widerstandselement kontinuierlich ist, und der andere - in Form von zwei identischen Fragmente des Fahrdrahtes an dem freien Ende eines Fragments und die andere Bindung - in einem vorgegebenen Abstand vom freien Ende des anderen Teils zwei Heizfelder zu bilden mit dem gleichen Widerstand und die verschiedenen Temperaturen der Heizung: Gleichfeld, mit den Grenzen der ersten erwähnten Fragmente und variable im Bereich Korrelieren mit den Grenzen der Korrelieren des zweiten Fragments;

- Durchführen einer Bus nach mindestens einem der gewebten Widerstandselement kontinuierlich ist, der andere - in Form von zwei Fragmenten von unterschiedlicher Länge und der Kontaktdraht an den freien Enden der Befestigungs genannten Fragmente die beiden Heizfelder mit unterschiedlichen Widerstands und konstant zu bilden, dessen in jedem Feld, Temperatur Heizung;

- Durchführen einer Bus nach mindestens einem der gewebten Widerstandselement kontinuierlich ist, der andere - in Form von zwei Fragmente unterschiedlicher Länge, die am freien Ende eines Fragments und Befestigen des anderen Draht in einem vorbestimmten Abstand vom freien Ende des anderen Teils eine der Kontaktdrähte Verankerungs zwei Heizfelder zu bilden mit verschiedenen Widerstands und unterschiedlichen Temperaturen der Heizung: Gleichfeld, mit den Grenzen der ersten erwähnten Fragmente und variable im Bereich Korrelieren mit den Grenzen der Korrelieren des zweiten Fragments;

- Durchführen von beiden Bussen, wobei mindestens eine der Gewebewiderstandselement in Form von Fragmenten, von denen zwei Länge der Hälfte der Rest gleich ist und angeordnet sind, eine an den gegenüberliegenden Enden eines Busses oder an den diagonal gegenüberliegenden Enden der beiden Reifen und der Fahrdraht an den freien Enden Befestigungs wobei die zwei Fragmente mit der Ausbildung des Heizwiderstandes die gleichen Felder und konstante Erwärmungstemperatur in jedem Feld aufweist;

- Durchführen von beiden Bussen, wobei mindestens eine der Gewebewiderstandselement in Form von Fragmenten desselben und / oder unterschiedliche Länge, so angeordnet, daß die benachbarten Enden der wenigstens ein Paar Fragmente von einem Bus direkt gegenüber den benachbarten Enden eines Paares von Fragmenten einen weiteren Reifen sind und mit Kontakt versehen Brücke an einem Ende direkt und am anderen Ende in einem vorbestimmten Abstand angebracht ist, und die Kontaktdrähte sind an den freien Enden von Fragmenten von einem oder beiden des Reifens zu bilden, eine Kochzonen mit unterschiedlichen Widerstands variable Heiztemperatur in einem Bereich, dessen Grenzen korreliert mit Fragment Grenzen befestigt ist, wobei Kontaktbrücke ist in einem vorbestimmten Abstand befestigt sind, und eine konstante Heiztemperatur in jedem seiner Feld anderen Bereichen;

- Durchführen von beiden Bussen, wobei mindestens eine der Gewebewiderstandselement in Form von Fragmenten der gleichen Länge und der Kontaktdraht in einem vorbestimmten Abstand von einem für jedes Fragment die Sicherung (ANY) Ende des Fragments mit identischen Widerstand und einem variablen Heiztemperatur in jedem Feld eine Heizfelder zu bilden;

- Durchführen einer Bus nach mindestens einem der das gewebte Widerstandselement kontinuierlich ist, und die anderen - als Fragmente der gleichen oder unterschiedlichen Längen und den Fahrdraht auf einer kontinuierlichen Bus Fixier- und jede Kachel anderen Reifen um einen vorbestimmten Abstand von einer (beliebigen) Ende des Fragments in der Heizfelder mit dem gleichen oder verschieden sind und der variable Widerstand der Erwärmungstemperatur in jedem Heizfeld;

- Entlang des Umfangs und / oder platziert in einer polymeren Hülle Elektroizolirovanie gewebten resistive Elemente allein oder alle zusammen laminiert, in einen Film füllt;

Die Versorgung elektrischen Zuheizer leitenden Schirm aus sich schneidende und / oder verwobenen Stäbe, Drähte oder Fasern, vorzugsweise in Form eines Gitters, Stoff, Polymer-Zusammensetzung oder Kombinationen davon, liegt außerhalb seines woven Widerstandselement mit einem teilweise oder vollständige Abdeckung der Oberfläche -;

- Die Lage des Widerstandselements zwischen dem leitenden Schirm gewebt und mindestens eine Schicht aus einem elektrisch nicht leitfähigen oder einem anderen Material, vorzugsweise einem trockenen oder mit der Polymerzusammensetzung des gewebten Stoff, Papier oder einem Polymerfilm imprägniert ist;

- Abdichten des gewebten Widerstandselement mit einem leitenden Film auf einem Bildschirm Umfang und / oder in einer Polymerhülle platzieren.

Diese charakteristischen Merkmale der beanspruchten Konstruktionen sind von wesentlicher Bedeutung, da sie einzeln und gemeinsam an der Lösung des Problems ausgerichtet sind.

Und kollektiv Besonderheiten jedes dieser Neukonstruktionen bezeichnet sind nicht im Stand der Technik bekannt.

In dem beanspruchten gewebtes Widerstandselement Problem wird durch die neue Performance von bekannten Konstruktionselemente gelöst und neu ihrer Beziehung.

Ausbildung in den Bereichen Heizungs Heizfläche gewebt, ohne sie durch andere Strukturelemente unterteilen, wie in dem Prototyp, ermöglicht durch die Verwendung von nicht-kontinuierlichen und fragmentierten Reifen. Die Größe jedes Feld, das den Wert seines Widerstands bestimmt, mit den Grenzen des Fragments verknüpft, so dass die Grenze des Feldes zusammenfällt mit der Grenze des Fragments, auf welch auch immer Reifen er nicht entfernt. Fragmente von gleicher Länge sind mit dem gleichen Heizwiderstand Feld gebildet, Fragmente von ungleicher Länge, ein Feld mit einem anderen Widerstand bilden. Die richtige Temperatur in jedem Heizfeld als konstante und variable durch die Wahl der Feldgröße (Reifenteile) und die genaue Auswahl von Orten Befestigungstrolleys erreicht. Drähte, die direkt an den Enden des Reifenteile möglich, eine konstante und gleichmäßige Erwärmungstemperatur in allen Bereichen zu erhalten, wenn sie den gleichen Widerstand oder konstant, aber die Erwärmungstemperatur in jedem Feld ändert, wenn sie in verschiedenen Bereichen unterschiedliche Widerstands- oder Konstante haben, mit den gleichen Widerstand und andere - in anderen Bereichen mit unterschiedlichen Widerstand. angebracht Drähte aus der Siedlung zu einem gewissen Abstand Enden der Fragmente erlaubt eine variable Heiztemperatur in den Feldern mit den Grenzen dieser Fragmente korreliert zu erhalten. Damit auf ein und derselben Wärmeempfangsfläche kann sowohl konstante und variable Temperatur in einer lokalen Zone schaffen, die die Aufgabe bestätigt.

Die vorgeschlagene gewebtes resistive Element kann zum gleichmßigen dramatisch verändert alternierend oder direkte Erwärmung durch die Umgebung in der Konstruktion eines neuen, flexiblen elektrischen Heizung verwendet werden. Eine oder mehrere der oben beschriebenen Widerstandselemente elektrische Heizung zu gewebten elektrisch in Reihe geschaltet werden können, parallel oder sowohl in Reihe als auch parallel zur gleichen Zeit, wobei jedes Element einzeln oder alle zusammen elektrisch isoliert. Sie laminiert sind, in einem Film aus der Peripherie abgedichtet und / oder in einer Polymerhülle angeordnet. Zusätzliche elektrische Sicherheit eine elektrische Heizung leitenden Schirm Schicht aus nicht leitfähigem Material, der mit an der Außenseite davon, kombiniert Isolierung angeordnet ist, die Widerstandselemente gewebt. Die endgültige Präsentation bietet es die äußere Polymerhülle oder Film, der alle seine Komponenten versiegelt.

das neue gewebte Widerstandselement Verwendung erweitert die operativen Fähigkeiten der flexible elektrische Heizung und bietet dem Benutzer eine Auswahl von Heizbetrieb.

Es ist erwähnenswert , dass die Änderung des elektrischen Widerstandsheizung durch die Verwendung von nicht durchgehenden Stromschienen aus der russischen Patent №2077117, IPC 6 H 05 3/36 bekannt, publ. 04.10.97, Bul. №10. Jedoch ist die bekannte technische Lösung, die durch die Erfindung angeboten nicht zu erwarten, da es keine Schaltungsverdrahtung innerhalb einer oder Bildung von lokalen Bereichen mit unterschiedlichen Widerstands liefern oder von Bereichen andere eine oder mehrere der Temperaturen oder Temperatur erzielen als die primäre Erwärmungstemperatur der Heizoberfläche.

KURZBESCHREIBUNG spezifisch, aber sie einzuschränken nicht, die Ausführungsbeispiele und die beigefügten Zeichnungen:

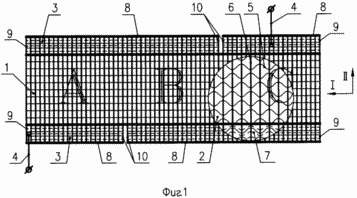

1 - Gesamtansicht des erfindungsgemäßen gewebtes Widerstandselement, 2 - allgemeine Ansicht des erfindungsgemässen flexible elektrische Heizung mit einem gewebten Widerstandselement der Erfindung fig.3-11 - eine schematische Darstellung einer besonderen Ausführungsform des gewebten Widerstandselement.

Gewebtes Widerstandselement 1 umfasst ein leitfähiges Material 2 bildet ihre Heizfläche, zwei parallel eingeführt in die Gewebestruktur 2, Sammelschienen 3 mit Kontaktdrähte 4 (1).

Gewebe 2 ist aus nicht leitenden Fäden weben 5 einer ersten Richtung (I), und elektrisch resistive Glühfaden 6 eine zweite Richtung (II) senkrecht zur ersten.

Da der Faden 5 verwendete Garn aus Baumwollfasern, aber verwendet werden kann, und der Glühfaden aus einer synthetischen Faser, ein Garn 6 verwendeten Garne aus synthetischen Fasern mit ugleosazhdennoy Membran, aber verwendet werden kann, und Fäden aus Naturfasern, wie beispielsweise Hülle oder einem anderen leitenden Garn Beispiel Kohlefaser.

Reifen aus drei Strängen von verdrillten metallischen 7 und entlang der Kanten des Gewebes 2 in der ersten Richtung angeordnet. Jeder Reifen 3 ist in zwei Stücke 8 in Reihe angeordnet mit Bezug zueinander vrazryadku gemacht.

Die Lücken zwischen den Fragmenten kann der Anordnungsabstand der resistive Filamente skaliert werden, wenn sanftes Schließen Heizfelder gewünscht, viel größer, und sie trenn optional.

9 Fragmente Enden 8 nicht angrenzend an den anderen Enden der acht Fragmenten, die so genannte frei, und die Enden 10 benachbarter Fragmente 8 zusammenhängenden benannt. Die Länge einer Spur 8 auf jedem Reifen 3 ist die Hälfte der Länge eines anderen Fragments 8 8. Fragmente kleinerer Länge an den diagonal gegenüberliegenden Enden des Reifens 3 angeordnet sind.

Das Flächenheizelement 1, zwischen den Schienen 3 in der ersten Richtung angeordnet und zwischen zwei Kanten des Gewebes in der zweiten Richtung ist eine kontinuierliche und gleichmäßige, d.h. Darin gibt es keine Strukturelemente, wie Verteilungsschiene, wie im Stand der Technik.

Wobei die Heizfläche von Feldern besteht, A, B, C, und eine in eine andere übergeben. Unsichtbaren Grenzen dieser Bereiche mit den Grenzen der Fragmente 8 und 3 beide Busse gerade Linien grob definiert werden kann in einer zweiten Richtung zwischen der benachbarten gezogenen korreliert sind Enden 10 benachbarter Fragmente 8 in der Reihenfolge ihrer Lage auf den seriellen Bussen (dh auf der einen, dann auf einem anderen Bus).

Wenn Sie unterschiedlich große Fragmente 8 Kochzone haben kann mit einem Teil des Fragments 8 korreliert werden.

Die Größe des Heizfeldes mit der Größe des Fragments 8 oder ein Teil davon korreliert, ist seine Größe in der ersten Richtung und bestimmt aus dem bekannten Widerstandswert des Heizfeldes und ihre Größe in einer zweiten Richtung, die dem Abstand zwischen den Schienen 3 gleich ist.

Somit hat jedes Heizfeldes einen vorbestimmten Widerstand durch seine Abmessungen vorgesehen, die in der ersten Richtung nur visuell durch 8 Fragmente Grenzen bestimmt werden Reifen 3.

In diesem besonderen Beispiel sind die Felder aller gleichen Widerstand auf, da sie haben alle die gleichen Abmessungen. Jedoch ist die Erwärmungstemperatur auf sie nicht identisch. Es hängt von den Befestigungsstellen für Kontaktdrähte 4 und Reifen 3. Ein Fahrdraht 4 im freien Ende befestigt ist A 9 Bezug genommen, sie auf 8 Fragment Länge einen Bus 3 und der andere - Feld C in einem vorgegebenen Abstand von dem freien Ende 9 des gleichen ein anderer Bus 3 8 Fragment.

Als Ergebnis der Befestigung der Drähte 4 sind die Erwärmungstemperatur in den Feldern A und B gleich und konstant ist, und dem Feld an den Drahtbefestigungs Platz 4 konstant ist, und durch den Ort bis zum Ende der C Befestigungs ist variabel (senkt) als wie Sie näher an dem freien Ende erhalten ist 9 linear ansteigenden Spannungsabfall aufgrund seiner eigenen Widerstandsreifen. In den Bereichen A, B und Teil C des Sturzes nicht geschieht, weil in den Widerstand zu erhöhen in einem Durchgang 8 oder das Fragment Teil 8 ist in der gleichen Abnahme der Widerstand an dem gegenüberliegenden Durchgang 8, 8 Fragment oder Teil ausgeglichen.

Ausführungsformen der Erfindung als ein Spezialfall der Umsetzung sind in den Absätzen 2-9 der Formel und in den Diagrammen in fig.3-11 dargestellt.

Eine flexible elektrische Heizung 11 weist in einer Polymerhülle umschlossen Gewebe 12 laminiert, ein Widerstandselement, einen leitenden Schirm 13 und die Gewebeschicht 14, wie beispielsweise Glas (Abbildung 2).

Sein gewebtes Widerstandselement 1 ist in voller Übereinstimmung mit der obigen Erfindung hergestellt und besteht aus zwei leitfähigen Stoff, die Oberfläche der Heizung bildet, die zwei parallel eingeführt in die Gewebestruktur 2, Sammelschienen 3 Kontaktdrähte 4.

Gewebe 2 ist aus nicht leitenden Fäden weben 5 einer ersten Richtung (I), und elektrisch resistive Glühfaden 6 eine zweite Richtung (II) senkrecht zur ersten.

Da der Faden 5 verwendete Garn aus Baumwollfasern, aber verwendet werden kann, und der Glühfaden aus einer synthetischen Faser, ein Garn 6 verwendeten Garne aus synthetischen Fasern mit ugleosazhdennoy Membran, aber verwendet werden kann, und Fäden leitende aus Naturfasern wie beispielsweise Hülle oder einem anderen gemacht Filament, beispielsweise aus Kohlefaser.

Reifen aus drei Strängen von verdrillten metallischen 7 und entlang der Kanten des Gewebes 2 in der ersten Richtung angeordnet. Jeder Reifen 3 ist in zwei Stücke 8 in Reihe angeordnet mit Bezug zueinander vrazryadku gemacht.

Das Flächenheizelement 1, zwischen den Schienen 3 in der ersten Richtung und zwischen zwei Kanten des Gewebes in der zweiten Richtung ist gleichmäßig und kontinuierlich. Es besteht aus Heizfelder A, B, C, einander übergeben. Unsichtbaren Grenzen dieser Bereiche sind mit den Grenzen von Fragmenten korreliert 8 und 3 beide Busse können konventionell in einer zweiten Richtung zwischen zwei benachbarten Fragmenten von 8 eine (jede) des Reifens 3 durchgeführt werden.

Widerstand aller Felder sind die gleichen, weil sie haben alle die gleichen Abmessungen. Jedoch in ihnen die Erwärmungstemperatur ist nicht die gleiche. Es hängt von den Befestigungsstellen für Kontaktdrähte 4 und Reifen 3. Ein Fahrdraht 4 im freien Ende befestigt ist A 9 Bezug genommen, sie auf 8 Fragment Länge einen Bus 3 und die anderen - im Bereich E in einem vorgegebenen Abstand von dem freien Ende 9 des gleichen ein anderer Bus 3 8 Fragment.

Als Ergebnis der Befestigung der Drähte 4 sind die Erwärmungstemperatur in den Feldern A und B gleich und konstant ist, und dem Feld an den Drahtbefestigungs Platz 4 konstant ist, und durch den Ort bis zum Ende der C Befestigungs ist variabel (senkt) als wie Sie näher an dem freien Ende erhalten ist 9 linear ansteigenden Spannungsabfall aufgrund seiner eigenen Widerstandsreifen.

Eine elektrische Heizung umfassen kann zwei oder mehr Widerstandselemente gewebt, mit ihren seriellen, parallelen oder Reihenparallelschaltung.

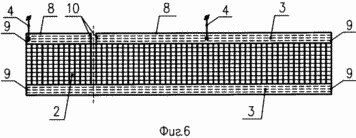

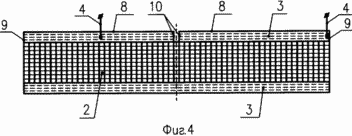

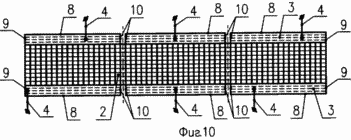

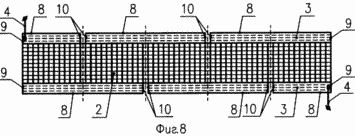

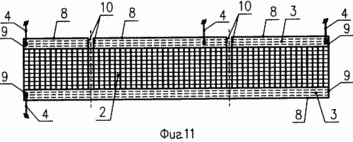

Ausführungsformen der Erfindung als ein Spezialfall der Umsetzung sind in den Abschnitten 11-25 der Formel. Schematische Darstellung von Beispielen von gewebten Strukturen Widerstandselemente 1 eignen sich zur Verwendung in einem flexiblen elektrischen Heizers 10 in Übereinstimmung mit der folgenden fig.3-11 der Ansprüche gezeigt:

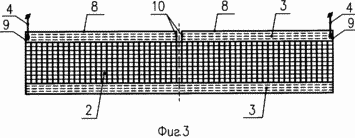

3 - Absätze 2 und 14;

4 - Die Absätze 3 und 15;

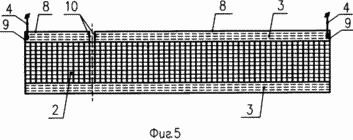

5 - Die Absätze 4 und 16;

6-5 und 17;

7 und 8-6 und 18;

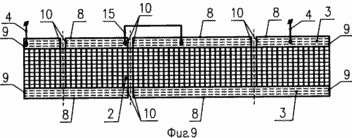

9 - Absätze 7 und 19, wobei die Position der Kontaktbrücke 15 aufgeführt sind;

10 - Absätze 8 und 20;

11 - Die Absätze 9 und 21 der Formel.

Die Grenzen der Heizfelder konventionell fig.3-11 durch die gestrichelte Linie angedeutet.

Elektrische Heizvorrichtung nach der Erfindung liefert die gewünschte Temperatur oder der Temperaturbereich, in jedem lokalen Bereich auf seiner Fläche. Es ist einfach im Aufbau und wirtschaftlich durch die Kosten der Herstellung.

Gewebte Widerstandselement und eine flexible elektrische Heizung mit dem Element in der industriellen Bedingungen hergestellt.

FORDERUNGEN

1. Gewebte Widerstandsheizelement Flächenelement, bestehend aus einem Heizfeld gleich oder verschieden Widerstand resistive umfassend leitendes Gewebe Ausbildens der Heizfläche mit der ersten Richtung verwebt aus nichtleitendem Garnen gebildet und elektrisch resistive Garn eine zweite Richtung senkrecht zur ersten zwei parallel in die Struktur des Gewebes eingebracht, Drähte in einer ersten Richtung entlang der Ränder des Gewebes, leitfähigen Buskontakt angeordnet ist, dadurch gekennzeichnet, daß seine Heizflächen zwischen den Schienen in einer ersten Richtung und zwischen den Kanten des Gewebes in einer zweiten Richtung angeordnet vergleichmäßigt wird, und kontinuierlich ändernden mit einem mit einer anderen Heizfelder definiert die gleiche und / oder unterschiedliche Widerstand und der wenigstens einen Reifen in der Form von mindestens zwei hintereinander angeordneten vrazryadku, gleiche und / oder unterschiedliche Länge Fragmente mit freien und zugehörige Enden relativ zueinander, wobei der Rand des Heizfeldes in der ersten Richtung korreliert mit den Grenzen der Fragmente, und die Kontaktdrähte angebracht sind auf einem oder beiden Bussen an Stellen mit einer vorbestimmten Erwärmungsbereitstellt.

2. Element nach Anspruch 1, dadurch gekennzeichnet, daß der eine Reifenfeststoff ist, der andere - in Form von zwei identischen Segmenten und die Kontaktdrähte sind an den freien Enden der Fragmente befestigt die beiden Heizfelder des gleichen Widerstand und die gleiche Temperatur mit konstanter Heizung in jedem zu bilden Feld.

3. Element nach Anspruch 1, dadurch gekennzeichnet, daß der eine Reifenfeststoff ist, der andere - in Form von zwei identischen Segmenten, einen leitenden Stift an dem freien Ende eines Fragments befestigt ist und das andere in einem vorbestimmten Abstand vom freien Ende des anderen Teils befestigt ist, zwei Heizfelder zu bilden mit dem gleichen Widerstand und die verschiedenen Temperaturen der Heizung: Gleichfeld, mit den Grenzen der ersten erwähnten Fragmente und variable im Bereich Korrelieren mit den Grenzen der Korrelieren des zweiten Fragments.

4. Element nach Anspruch 1, dadurch gekennzeichnet, daß der eine Reifen fest ist und der andere - in Form von zwei Fragmente unterschiedlicher Längen, und die Kontaktdrähte sind an den freien Enden der Fragmente befestigt die beiden Heizfelder mit unterschiedlichen Widerstand zu bilden, und eine Konstante in jedem ihrer Feld Heiztemperatur.

5. Element nach Anspruch 1, dadurch gekennzeichnet, daß der eine Reifen fest ist und der andere - in Form von zwei Fragmente unterschiedlicher Länge, einen leitenden Stift an dem freien Ende eines Fragments befestigt ist und das andere in einem vorbestimmten Abstand vom freien Ende des anderen Teils befestigt ist, zwei Erhitzen zu bilden Felder mit einer Vielzahl von verschiedenen Temperaturen und Widerstandsheizung in einem Bereich der stehenden, mit den Grenzen der ersten erwähnten Fragmente und variable im Bereich Korrelieren mit den Grenzen der Korrelieren des zweiten Fragments.

6. Element nach Anspruch 1, dadurch gekennzeichnet, daß die beiden Busse in Form von Fragmenten, von denen zwei die Hälfte der Länge des verbleibenden gleich sind und an entgegengesetzten Enden einer diagonalen Reifen oder an beiden gegenüberliegenden Enden des Reifens angeordnet sind, und die Kontaktdrähte sind an die beiden freien Enden der Fragmente Felder mit demselben Heiz- und Widerstandsheizung konstante Temperatur in jedem Bereich zu bilden.

7. Element nach Anspruch 1, dadurch gekennzeichnet, daß die beiden Busse in Form von Fragmenten desselben und / oder unterschiedlicher Länge sind, so angeordnet, daß die benachbarten Enden des mindestens eines Paares von Fragmenten sind gegenüber einem Bus direkt koppelt den benachbarten Enden des Busses und andere Fragmente umfassen Kontaktbrücke an einem Ende direkt und am anderen Ende in einem vorbestimmten Abstand angebracht ist, und die Kontaktdrähte sind an den freien Enden von Fragmenten von einem oder beiden des Reifens zu bilden, eine Kochzonen mit unterschiedlichen Widerstands variable Heiztemperatur in einem Bereich, dessen Grenzen korreliert mit Fragment Grenzen befestigt ist, die Kontaktbrücke in einem vorbestimmten Abstand befestigt sind, und eine konstante Heiztemperatur in jedem seiner Feld anderen Bereichen.

8. Element nach Anspruch 1, dadurch gekennzeichnet, daß die beiden Busse in Form von Fragmenten der gleichen Länge sind, und die Kontaktdrähte sind mit jedem Fragment in einem vorbestimmten Abstand von einer (beliebigen) Ende davon befestigt ist ein Heizwiderstand mit den gleichen Feldern und variable Temperaturheizung zu bilden jedes Feld.

9. Element nach Anspruch 1, dadurch gekennzeichnet, daß der eine Reifen fest ist und die anderen - als Fragmente der gleichen oder unterschiedlichen Längen und die Kontaktdrähte werden an den festen Reifen und jedem Fragment in einem vorbestimmten Abstand von einer (beliebigen) Ende davon befestigt mit Heizungsformularfelder desselben oder verschieden sind und der variable Widerstand der Erwärmungstemperatur in jedem Heizfeld.

10. Die flexible elektrische Heizung, die zumindest eine elektrisch beidseitig isoliert, resistive Element, das eine resistive Definieren einer Heizfläche gewebt, ein elektrisch leitfähiges Gewebe aus Garnen verwebt mit der ersten Richtung nicht leitend und elektrisch resistive Filament der zweiten Richtung aufweist, senkrecht zur ersten parallel zwei in die Struktur des Gewebes eingeführt wird, in einer ersten Richtung entlang der Kanten angeordneten der genannten Gewebe mit Kontaktdrähten, Stromschienen, zwischen denen in einer ersten Richtung und zwischen den Gewebekanten in der zweiten Richtung der Heizfläche gleichmäßig und kontinuierlich ist, dadurch gekennzeichnet, die homogene und kontinuierliche Heizfläche seiner woven Widerstandselement als ein die Beheizung von Feldern in einen anderen Übergang, mit entsprechenden identischen und / oder unterschiedlichen Resistenz gegen wenigstens einen Reifen mindestens zwei in Form von seriell vrazryadku angeordnet identisch und / oder mit unterschiedlicher Länge Fragmente benachbarten freien und endet mit der Grenze des Heizfeldes in der ersten Richtung zueinander korreliert mit den Grenzen der Fragmente relativ, und die Kontaktdrähte auf einer oder beiden Busse an Stellen Bereitstellen einer vorbestimmten Erwärmungs angebracht sind.

11. Elektrische Heizvorrichtung nach Anspruch 10, dadurch gekennzeichnet, dass es aus mindestens zwei gewebten Widerstandselemente elektrisch in Reihe geschaltet gebildet wird.

12. Elektrische Heizvorrichtung nach Anspruch 10, dadurch gekennzeichnet, dass es aus mindestens zwei gewebte Widerstandselemente parallel geschaltet elektrisch ausgebildet ist.

13. Elektrische Heizvorrichtung nach Anspruch 10, dadurch gekennzeichnet, daß sie aus gewebtem Widerstandselementen elektrisch parallel geschaltet und / oder einer Reihe der Wahl.

14. Elektrische Heizvorrichtung nach Anspruch 10, in diesem einen Bus gekennzeichnet, daß mindestens eine der gewebten Widerstandselement ist fest, die andere - in Form von zwei identischen Segmenten und die Kontaktdrähte sind an den freien Enden befestigt der Fragmente zwei Felder gleicher Erwärmung zu bilden Widerstand und konstanter Temperatur Heizung in jedem Feld.

15. Elektrische Heizvorrichtung nach Anspruch 10, in diesem einen Bus gekennzeichnet, daß mindestens eine der gewebten Widerstandselement ist fest, die andere - in Form von zwei identischen Segmenten, einen leitenden Stift an dem freien Ende eines Fragments befestigt ist und das andere in einem vorbestimmten Abstand festgelegt ist von свободного конца другого фрагмента с образованием двух нагревательных полей с одинаковым сопротивлением и разными температурами нагрева: постоянной в поле, соотнесенном с границами первого упомянутого фрагмента, и переменной в поле, соотнесенном с границами второго упомянутого фрагмента.

16. Электронагреватель по п.10, отличающийся тем, что одна шина, по меньшей мере, одного тканого резистивного элемента выполнена сплошной, другая - в виде двух фрагментов различной длины, а контактные провода закреплены на свободных концах указанных фрагментов с образованием двух нагревательных полей с различным сопротивлением и с постоянной, своей в каждом поле, температурой нагрева.

17. Электронагреватель по п.10, отличающийся тем, что одна шина, по меньшей мере, одного его тканого резистивного элемента выполнена сплошной, другая - в виде двух фрагментов различной длины, один контактный провод закреплен на свободном конце одного фрагмента, другой закреплен на заданном расстоянии от свободного конца другого фрагмента с образованием двух нагревательных полей с различным сопротивлением и разными температурами нагрева: постоянной в поле, соотнесенном с границами первого упомянутого фрагмента, и переменной в поле, соотнесенном с границами второго упомянутого фрагмента.

18. Электронагреватель по п.10, отличающийся тем, что обе шины, по меньшей мере, одного его тканого резистивного элемента, выполнены в виде фрагментов, два из которых по длине равны полудлине всех остальных и расположены по одному на противоположных концах одной шины или на диагонально противоположных концах обеих шин, а контактные провода закреплены на свободных концах упомянутых двух фрагментов с образованием нагревательных полей с одинаковым сопротивлением и постоянной температурой нагрева в каждом поле.

19. Электронагреватель по п.10, отличающийся тем, что обе шины, по меньшей мере, одного его тканого резистивного элемента, выполнены в виде фрагментов одинаковой и/или различной длины, расположенных так, что смежные концы, по меньшей мере, одной пары фрагментов одной шины прямо противолежат смежным концам пары фрагментов другой шины и снабжены контактной перемычкой, закрепленной на одном конце непосредственно и от другого конца на заданном расстоянии, а контактные провода закреплены на свободных концах фрагментов одной или обеих шин с образованием нагревательных полей с различным сопротивлением, переменной температурой нагрева в поле, границы которого соотнесены с границами фрагмента, на котором контактная перемычка закреплена на заданном расстоянии, и с постоянной температурой нагрева, в каждом поле своей, в остальных полях.

20. Электронагреватель по п.10, отличающийся тем, что обе шины, по меньшей мере, одного его тканого резистивного элемента, выполнены в виде фрагментов одинаковой длины, а контактные провода закреплены на каждом фрагменте на заданном расстоянии от одного (любого) его конца с образованием нагревательных полей с одинаковым сопротивлением и переменной температурой нагрева в каждом поле.

21. Электронагреватель по п.10, отличающийся тем, что одна шина, по меньшей мере, одного тканого резистивного элемента, выполнены сплошной, а другая в виде фрагментов одинаковой или различной длины, а контактные провода закреплены на сплошной шине и на каждом фрагменте на заданном расстоянии от одного любого его конца с образованием нагревательных полей с одинаковым или различным сопротивлением и переменной температурой нагрева в каждом нагревательном поле.

22. Электронагреватель по п.10, отличающийся тем, что тканые резистивные элементы по отдельности или все вместе электроизолированы ламинированием, запаяны в пленку по периферии и/или помещены в полимерную оболочку.

23. Электронагреватель по п.10, отличающийся тем, что он дополнительно снабжен токопроводящим экраном, выполненным из пересекающихся и/или переплетающихся стержней, проволоки или волокон, преимущественно, в виде сетки, ткани, полимерной композиции или их сочетаний, расположенным снаружи его тканого резистивного элемента с частичным или полным охватом его поверхности.

24. Электронагреватель по п.23, отличающийся тем, что между его тканым резистивным элементом и токопроводящим экраном расположен, по меньшей мере, один слой электроизолирующего или любого другого токонепроводящего материала, преимущественно, сухого или пропитанного полимерным составом тканого материала, бумаги или полимерной пленки.

25. Электронагреватель по п.23, отличающийся тем, что тканый резистивный элемент вместе с токопроводящим экраном ламинирован, запаян в пленку по периферии и/или помещен в полимерную оболочку.
