Erfindung
Russische Föderation Patent RU2287748

Gliederkessel

Gliederkessel

Name des Erfinders: Prokofjew, Nikolai Iwanowitsch (RU); Viktor Prokofiev
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Teplomontazh"
Korrespondenzanschrift: 400131, Wolgograd, Lenina, 22, kv.61, NI. Prokofiev
Startdatum des Patents: 2005.04.08

Die Erfindung ist zum Erhitzen von Wasser gedacht und kann in der Wärmetechnik verwendet werden. Der Kessel besteht aus einer Brennkammer und das abgeschirmte Konvektionsdom, wobei die Konvektionsheizoberfläche in Form von parallelen Abschnitten installiert ist, und zwei Auswerfer Wasserstrahl paarweise horizontal angeordnet und in Längsrichtung oberen, mittleren und unteren Verteilern, die Querschnitt verbunden sind, Front- und Heckscheiben. Jede der beiden Seitenteile eine Reihe von vertikalen Rohren umfasst, wobei die oberen Enden davon sind jeweils mit zwei sekundären Kollektoren verbunden, während die unteren Enden paarweise miteinander verbunden sind, eine aus jeder Reihe mit den horizontalen Rohren, die den unteren Bildschirmrand bilden und die abwechselnd mit dem einen Ende an einen der beiden unteren Sammler. Zwei Wasserstrahl Auswerfer mit einem gemeinsamen Eingang des kalten Wassers verbunden ist und eine mit jeder der beiden unteren Verteiler mehrere Wasserzwangsumlauf zu bilden. Konvektionsabschnitt in Gruppen unterteilt Abstandshalter zwischen den Rohren mit alternativen Form von wiederholten zentralen und zwei seitlichen Rauchgaskanäle verschweißt sind, von denen die letztere an der Außenseite der hinteren Seitenpass Kessel in einem Rauch verbunden ist. Die Erfindung sorgt für eine erhöhte Wärmeübertragungsverbesserung.

BESCHREIBUNG DER ERFINDUNG

gasdicht Warmwasserkessel mit mehreren Zwangsumlauf Die Erfindung bezieht sich auf ein Energiesystem, nämlich den Schnittgeschweißt.

Bekannte Gliederkessel umfassend ausgestattet mit Einlass- und Auslassrohre Leitungswasser oberen und unteren Verteilern, die den Rohrofen Bildschirme und konvektive Heizflächen in Form von rechteckigen Abschnitten angeordnet ist, verbunden sind, bestehend aus vertikalen und horizontalen glatten Rohren und Abschnitte sind untere horizontale Rohre verbunden unteren Sammler und der oberen horizontalen Leitung mit dem oberen Sammler und die Lead-in Rohren Leitungswasser mit den unteren horizontalen unteren Sammelrohre kommuniziert und durch Strahldüse am Einlass zu einem oder den Eingängen von mehreren horizontalen Rohren des oberen Reservoir zu einem oberen Verteiler montiert zwischen oberen und unteren Kopf installierten Rohr die Eingänge in der der obere Kollektor installiert Strahldüsen zum Bereitstellen einer Mehrfachkreis Zirkulation von Wasser in den alle Verbrennungs- und Konvektionsabschnitte, die Konvektionsheizflächen sind aus unterschiedlichen Größenanpassung mit deren Reduktion in den Austrittsrauchgase aus einem Kessel Recycling ( cm. Spezifikation eines russischen Patent mit der Nummer 2181467, IPC F 24 H 1/00, 1/12, veröffentlicht 20.04.2002, dem).

Ein Nachteil des bekannten Kessels ist:

- Die Notwendigkeit, Leitungswasser durch die Düsen Ejektoren in der unteren und der oberen Verteiler zuzuführen verkompliziert Struktur des Kessels, mit dem erklärten Möglichkeit sowohl Hub- und Abwärtsströmung der Wasserbewegung in leicht belasteten Abschnitte der Konvektionsheizflächen ist umstritten, abhängig von der Erhöhung der Brennerleistung Profilrohre Gegenströmungen Wasser vertikale Konvektion und verhindern, dass die wiederholte Zirkulation des Wassers entstehen können;

- Herstellung von konvektive Heizflächen unterschiedlicher Größe in der Höhe ist nicht möglich, sie für die Peer-Verbindung mit dem unteren Reservoir.

Bekannte Gliederkessel umfassend Brennkammer abgeschirmt und auf sie und die Nachricht, die er Rauch Konvektion Kammer, in der eine konvektive Heizfläche installiert ist, in Form von Längs- und parallel flachen Abschnitten gemacht - Platten mit vertikalen Kanälen der Kommunikation mit dem Austeilen und Sammeln von horizontalen Kollektoren . Die Platten werden in dem Hohlraum der Konvektionskammer angeordnet, um eine Kommunikation zwischen der zentralen Rauch, PTZ-Kamera und zwei periphere Kaminen zu bilden. Die Platten definieren zwischen sich einen Längsspalt für den Durchgang von Gasen. horizontalen Kollektoren mit einem dicht nebeneinander angeordneten Übergabe zueinander und die Oberseite der Brennkammer der horizontalen Decke Bildschirm Öffnung zu bilden, die Hohlraumbrennkammer Hohlraum Konvektionsdom zu informieren (siehe. Spezifikation des Zertifikats des Autors der UdSSR № 1124669, IPC F 24 H 1 / 32, die Veröffentlichung von 30.05.1985).

Ein Nachteil dieses bekannten Kessel als Prototyp genommen wird, es ist:

- Und nicht zerlegbaren, als Ergebnis nicht reparierbar Design Rauchtafel, die den Betrieb des Kessels im Falle einer möglichen Bildung von Ablagerungen in den Ofenwasserwand Rohre erschwert;

- Aufteilung Hohlraum Konvektionsdom an einen zentralen Rauch und zwei periphere Rauch liefert keine gleichmäßige Wärme der Verbrennungsprodukte von Flat-Panel-Konvektionsdom, die in ihm mehr wärmebelasteten Bereichen in den zentralen Kanal, und als Folge auf die Erscheinung führt, reduzieren die Wärmeübertragungsrate in den Konvektion Platten peripheren Kaminen.

Das Ziel der beanspruchten Erfindung ist, ein neues Design des Schnitt Kessel von hoher Zuverlässigkeit und hohem Wirkungsgrad zu schaffen.

Die Erfindung besteht in der Tatsache, dass in der Schnittwarmwasserboiler, einer gerasterten Verbrennungskammer und auf sie gesetzt wird, und die Nachricht, die er Rauch Konvektionskammer in der eine konvektive Heizflächen in Form von parallelen Abschnitten installiert ist, umfasst der Kessel zwei Wasserstrahl-Ejektors und horizontal in Paaren angeordnet sind und in längs~~POS=TRUNC oberen, mittleren und unteren Verteilern, die Querschnitt verbunden sind, Heck- und Frontscheiben; Jeder Abschnitt enthält eine Reihe geschalteten oberen horizontalen Rohr, eine Reihe von vertikalen Rohren und hohe horizontale Rohrabschnitte verbunden oberen horizontalen Rohre zu den beiden oberen Stauseen und die durchschnittliche horizontale Rohre, die den oberen Bildschirm bilden, zwei mittlere Stauseen, Heckscheibe, Frontscheibe umfassen obere horizontale Rohr, zwei mittleren horizontalen Rohr, eine Reihe von vertikalen Rohren und einem unteren horizontalen Rohr, Heck- und Frontscheiben zu den oberen horizontalen Röhren mit den beiden oberen Reservoire verbunden sind, die mittlere horizontale Rohre mit den zwei mittel~~POS=TRUNC, die unteren horizontalen Röhren mit den beiden unteren Verteiler; Frontscheibe ferner eine rechteckige Öffnung für einen Schacht aufweist, wobei jede der beiden Seitenteile umfasst eine Reihe von vertikalen Rohren, die oberen Enden davon sind jeweils mit zwei sekundären Sammler, während die unteren Enden paarweise miteinander verbunden sind, eine aus jeder Reihe, mit den horizontalen Rohren, die den unteren Bildschirmrand bilden und sind alternierend mit dem einen Ende an einem der beiden unteren Sammler, und das andere Ende eingesteckt ist, zwei Ejektoren mit einem gemeinsamen Eingang des kalten Wassers und die jeweils mit einem der beiden oberen Sammelleitungen und einer der beiden unteren Verteilern Erzeugungsvorrichtung wiederholt Zwangsumlaufwasser ; zwei obere Kollektoranschluss mit einem gemeinsamen erwärmte Wasser verbunden ist; die Außenfläche der Kessel scald Abstandshalter zwischen den Rohren, dem oberen Bildschirm verbrüht Abstandshalter zwischen den Rohren, die Öffnung für das Abgasrohr zu bilden, konvektive Abschnitte in Gruppen unterteilt geschweißten Abstandshalter zwischen den Rohren mit alternativen Form von wiederholten zentralen Gaskanal und zwei Seitenkanäle, von denen der letzte an der äußeren Seitengaskanäle für die Hinterseite verbunden ist Kesselrauch in eine in dem ein Drehschieberventil für den Entwurf eingestellt wird.

Dies ermöglicht viel Erhöhung der konvektiven Wärmeübertragung Intensivierung des Kessels aufgrund der "Zick-Zack", um die Produkte von einheitlicher Heizabschnitte Verbrennungsrohre vertikale Konvektion ausgeschlossen vorbei, die Bildung von Taschen aerodynamisch.

KURZBESCHREIBUNG DER ZEICHNUNGEN

Gliederkessel

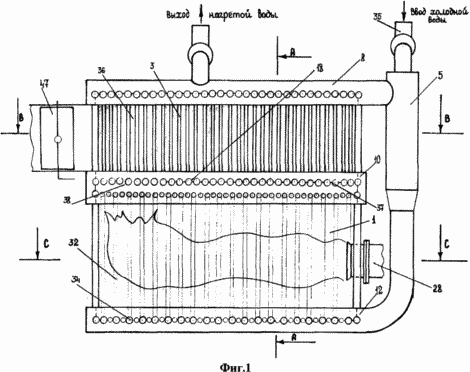

1 zeigt eine Schnitt Kessel, allgemeine Ansicht

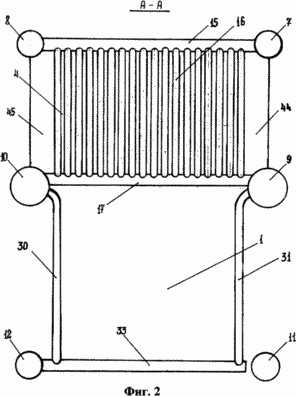

2 - die gleichen Abschnitt A-A

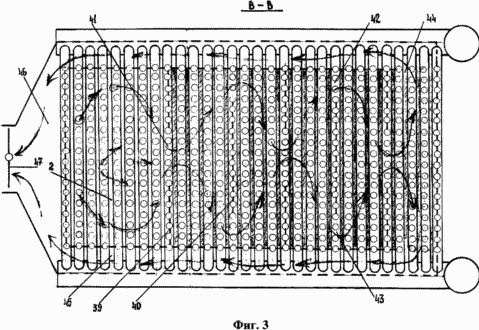

Abbildung 3 - der gleiche Abschnitt B-B

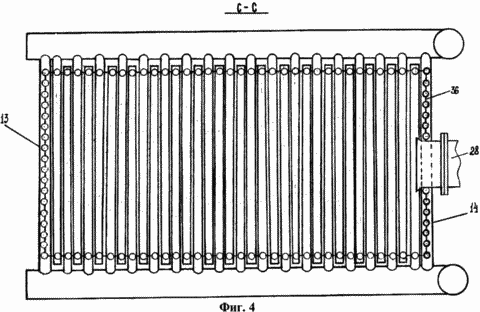

4 - der gleiche Abschnitt C-C

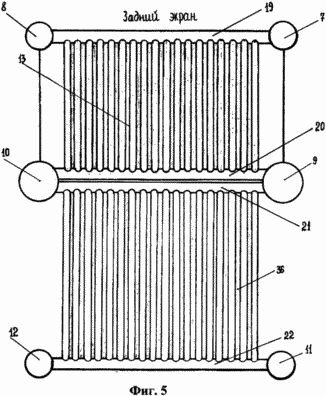

5 - die gleiche Rückansicht

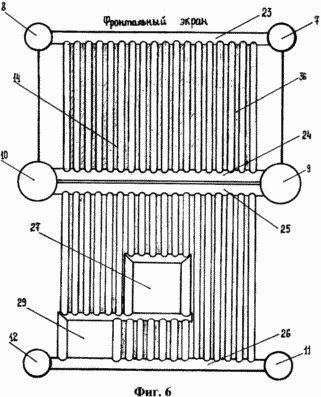

6 - die gleiche, Vorderansicht. 7 - das gleiche Layout und Sammler Ejektoren

Gliederkessel enthält abgeschirmte Brennkammer 1 und auf sie und die Nachricht, die er konvektiven Zug 2 Kamera 3, die konvektive Heizflächen in Form von parallelen Sektionen 4. Der Kessel hat zwei Wasserstrahl Auswerfer 5 und 6 angeordnet sind, paarweise festgelegt ist, und horizontal oberen Längsverteiler 7 und 8, sekundäre Verteiler 9 und 10 und unteren Verteilern 11 und 12, an denen Querschnitt 4, das Hinterrad 13 und der Bildschirmanzeige verbunden 14. Jeder Abschnitt 4 eine Reihenschaltung der oberen horizontalen Leitung 16 15, eine Reihe von vertikalen Rohren umfasst und durchschnittliche horizontale Rohr 17. Der obere Abschnitt 4 ist an der horizontalen Rohre 15 verbunden, die beiden oberen Sammelleitungen 7 und 8 und die mittlere horizontale Rohre 17, die die obere Abschirmung 18, zwei sekundäre Verteiler 9 und 10. das hintere Schild 13 weist einen oberen horizontalen Leitung 19 verbunden, bilden zwei obere Verteiler 7 und 8, zwei mittleren horizontalen Rohre 20 und 21, die mit zwei Sekundärverteiler 9 und 10 und eine untere horizontale Leitung 22 an den beiden unteren Verteiler 11 verbunden und 12. Die vordere Abschirmung 14 weist einen oberen horizontalen Leitung 23 verbunden, zwei obere Verteiler 7 und 8 sind die beiden horizontalen Sekundärröhren 24 und 25 verbunden, um zwei sekundäre Verteiler 9 und 10 und eine untere horizontale Leitung 26 an den beiden unteren Verteiler 11 verbunden und 12. die vordere Abschirmung 14 eine Öffnung 27 für den Brenner 28 aufweist und eine Öffnung 29 für den Schacht. Jede der beiden Seitenteile 30 und 31 umfasst eine Anzahl von vertikalen Rohren 32, die oberen Enden davon sind jeweils mit zwei sekundären Verteiler 9 und 10, und die unteren Enden sind paarweise verbunden sind, einer aus jeder Reihe von horizontalen Rohren 33, die den unteren Bildschirm bilden 34 und abwechselnd mit den einen Enden der unteren der Kopfzeilen 5 und 6 11 und 12 zwei Wasserstrahl-Ejektor mit einem gemeinsamen Eingang von kaltem Wasser und 35 jeweils mit einem der beiden oberen Sammelleitungen 7 und 8 und einem der beiden unteren Verteilern 11 und 12 zu bilden, verbunden sind, mehrere erzwungene Zirkulation des Wassers. Zwei oberen Verteiler 7 und 8 sind mit dem gemeinsamen Anschluß des erhitzten Wassers verbunden ist. Die äußere Oberfläche des Kessels scald Abstandshalter 36 zwischen den Rohren. Die oberen Sieb 18 scald Abstandshalter 37 zwischen den Rohren der Öffnung 38 für die Rauch zu bilden 2. Abschnitt 4 unterteilt sind in Gruppen geschweißten Abstandshalter 39 und 40 mit alternativen Form repetitiven zentralen Gaskanal 41 und zwei Seitenkanäle 42 und 43, von denen die letztere mit der Außenseite verbunden sind Gaskanäle 44 und 46 45 eine Rück Kessel in einer Seitenrauch, wobei der Rotationsdämpfer 47 installiert ist.

KESSEL funktioniert wie folgt

Die Verbrennung von Brennstoff in dem Ofen 1 passieren die Gase die Öffnung 38 in der Konvektionskammer 3, bei dieser 180 ° schwenkbar, und weiter durch den Abschnitt 4 Konvektionsteil, wodurch somit Zickzackbewegung durch die zentrale Gasleitung 41 und die Seitenkanäle 42 und 43 eine maximale Wärmeübertragung zu erreichen und gleichmäßige Wärmeübertragung. Mit dem Verstreichen der Konvektionskammer 3 aufgrund der intensiven Hitze und Gase werden gekühlt, indem 44-45 durch die äußeren Seitenkanäle vorbei umfasst eine gemeinsame Gaskanal 46, in dem ein Drehschieber zur Einstellung des Kessel Entwurf. Das kalte Wasser tritt in den Kessel durch das Rohr 35 und ist mit den unteren Kopfelementen 11 und 12 durch ein Paar von Strahlpumpen 5 und 6 zugeführt und dann durch die untere horizontale Leitung 33 des Bildschirms ansteigt, Erwärmung durch Seitenteile 30 und 31 in den mittleren Sammler 9 und 10 des Mediums Verteilen Verteiler 9 und 10 tritt das Wasser weiter in den oberen Sieb 18 und durch die vertikalen Rohren vorbei 16 des konvektiven Teils in die oberen Sammelleitungen 7 und 8 zugeführt wird, in dem ein Teil des heißen Wassers das Strahlkaltwasserpumpen 5 und 6, gemischt mit ankommenden in den Kessel wieder eintritt und ein Teil des heißen Wassers durch den Auslass an den Verbraucher gerichtet. Bei dieser Operation liefert Zirkulation des Wassers im Inneren des Kessels Mehrfachstrahlpumpe gezwungen, was die Effizienz der Heizflächen und damit erhöht, erhöht sich die Effizienz des Kessels.

Die Erfindung beseitigt die Nachteile der beiden oben beschriebenen Proben Schnittkessel aufgrund der Tatsache, dass:

- Heizungswasser nur durch die Strahlpumpe zu den unteren Düsenköpfe eingeführt und fördert die natürliche Zirkulation des Wassers im Inneren des Kessels, wenn es erhitzt wird; durch Ausspritzen mittels Strahlpumpen mehrere Zwangsumlauf von Wasser im Kessel, eine Vervielfachung Wassergeschwindigkeit im Inneren des Kessels und die Verringerung der Wahrscheinlichkeit der Bildung von Schlamm in den Heizflächen vorgenommen;

- Vertikale Rohre der Seitenteile 30 und 31 an der Oberseite der Biegungen sind, die den hydraulischen Widerstand des Kessels und verringert die Wahrscheinlichkeit von Verschlackung im Vergleich mit den rechteckigen Rauch Bildschirme reduziert;

- Die Anwesenheit des Schachtes 29 in der Verbrennungskammer 1 ermöglicht eine Inspektion des Innenraums des Kessels;

- Kessel wartbar und einfach zu bedienen, jeder Austausch des nicht bestandenen Abschnitt erfordert nur einen minimalen Aufwand aufgrund der Tatsache, dass es frei ist von einem neuen, direkt im Heizraum aus dem Reservoir und ersetzt werden abgeschnitten;

- Kessel gazoploten, die Außenfläche der Kessel verbrühen Abstandshalter zwischen den Rohren, die die schwere Auskleidung des äußeren Teils eliminiert und ersetzen Licht schnell wärmedämm Matten;

- Eine Besonderheit des Kesselkonstruktion ist die Gestaltung der Abgasleitungen mit einer Öffnung zwischen dem Feuerraum und dem Konvektionsteil und einem Zick-Zack-Weg der Durchgang der Verbrennungsprodukte auf Kosten von einer gewissen Art und Weise von geschweißten Abstandshalter zwischen den vertikalen Rohren des konvektiven Abschnitte alternative Form des zentralen Gaskanal und zwei Seitenkanäle wiederholen, an der Außenseite von denen die letzte verbunden ist Gasleitungen für die Heckscheibe in einem Rauch.

FORDERUNGEN

Gliederkessel Verbrennungskammer und auf sie abgeschirmt umfassend und die Nachricht, die er Rauch Konvektionskammer in der eine konvektive Heizflächen in Form von parallelen Abschnitten installiert, dadurch gekennzeichnet, daß sie zwei Wasserstrahl-Ejektors und in Paaren angeordnet sind, horizontal und in Längsrichtung oberen , mittlere und untere Header, die seitlich Abschnitten verbunden, Heck- und Frontscheiben umfaßt jeder Abschnitt eine Reihe geschalteten oberen horizontalen Rohr, eine Anzahl von vertikalen Rohren und einem mittleren horizontalen Rohrabschnitte oberen horizontalen Röhren in den beiden oberen Sammelbehältern verbunden, und die mittlere horizontale Rohre, die bilden den oberen Bildschirm, zwei mittlere Stauseen, Heckscheibe, gehören Frontscheibe oberen horizontalen Rohr, zwei mittlere horizontale Rohr, eine Reihe von vertikalen Rohren und einem unteren horizontalen Rohr, Heck- und Frontscheiben an den oberen horizontalen Rohren mit den beiden oberen Stauseen, die durchschnittliche horizontale Rohre zwei mittel~~POS=TRUNC, die unteren horizontalen Röhren in den beiden unteren Verteiler, ferner vordere Schirm eine rechteckige Öffnung für den Schacht umfaßt, wobei jeder der beiden Seitenteile eine Anzahl von vertikalen Rohren enthält, werden die oberen Enden, die jeweils mit zwei Sekundärsammler verbunden, während die unteren Enden sind paarweise verbunden sind, ein die horizontalen Röhren jeder Zeile, die den unteren Bildschirmrand bilden und die an einem abwechselnd Enden mit einem der beiden unteren Verteilern, zwei Ejektoren mit einem gemeinsamen Eingang mit kaltem Wasser verbunden und jeweils an einem der beiden oberen Verteiler und einer der beiden unteren Verteiler verbunden mit der Bildung von mehreren Zwangsumlauf des Wassers, die beiden oberen Kollektor an einen gemeinsamen Ausgang von heißem Wasser verbunden ist, die Außenfläche der Kessel scald Abstandshalter zwischen den Rohren, dem oberen Bildschirm verbrüht Abstandshalter zwischen den Rohren, die Öffnung für das Abgasrohr zu bilden, konvektive Abschnitte in Gruppen unterteilt geschweißten Abstandshalter zwischen den Rohren mit alternativen Form von repetitiven bei dem in einem Gaskanal zentralen Gaskanal und zwei Seitenkanäle, von denen der letzte an der Außenseite der hinteren Seiten zugkessel ein Drehschieberventil zum Einstellen der Entwurf verbunden ist.

Druckversion
Erscheinungsdatum 28.01.2007gg
