Erfindung
Russische Föderation Patent RU2272225

VERFAHREN ZUR Heizflüssigkeit

VERFAHREN ZUR Heizflüssigkeit

Name des Erfinders: Nadym Nikolai Pawlowitsch (RU); Pomerantcev Igor Wsewolodowitsch
Der Name des Patentinhabers: Geschlossene Aktiengesellschaft "INOCAR" (RU); Pomerantcev Igor Wsewolodowitsch
Korrespondenzanschrift: 614022, Perm, ul. Mira, 27, kv.40, EV Teplyakova
Startdatum des Patents: 2003.12.22

Die Erfindung betrifft Engineering Wärme und ist so konzipiert, um Wärme zu erzeugen anders als in dem Verbrennungsprozess und kann zum Heizen in verschiedenen Industrien verwendet werden. Verfahren zur Herstellung eines Flüssigkeitserhitzungs mechanisch Paar mit der Verlängerung zu bilden, die anschließende Kompression mit Dampf in Flüssigkeit zu kondensieren. Bildung Paar mechanisch durchgeführt, indem ein Druckgefälle von der entgasten Flüssigkeit zu schaffen, gefolgt von der Expansion und Kontraktion und die anschließende Kondensation der durch mechanische Bremsen durchDampf. Das technische Ergebnis - die Effizienz des Heizfluids zu erhöhen und die Ausdehnung des Feldes seiner Verwendung durch einen Hochgeschwindigkeits-Dampfstrom, effiziente Wärmezufuhr zu dem Paar der Expansion und seine anschließende mechanische Bremsung zu erhalten.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Engineering aufzuheizen und ist so konzipiert Wärme anders als in den Verbrennungsprozess zu erzeugen, und kann zum Heizen in verschiedenen Industrien verwendet werden.

Es ist ein Verfahren zur Herstellung eines Flüssigkeitserhitzungs, umfassend einen gerichteten Strom von Wasserversorgungsdruck in der Strahlvorrichtung, eine mechanische Veränderung der Strömungsgeschwindigkeit in der Vorrichtung realisiert Wärmeerzeuger (RU 2.045.715, IPC 6 F 25 B 29/00, opubl.1995 city, RU 2.162.571, IPC 7 F 24 D 3/02, opubl.2001 Stadt, RU 2161289, IPC 7 F 24 H 3/02, publ. 2001).

Dieses Verfahren basiert auf der Schaffung der Ablauf der Flüssigkeitsstrahl und seine Wärme in der Strahlvorrichtung zu dispergieren entstehen aufgrund der zentrifugalen Wirkung und das Auftreten von Kavitationsblasen.

Der Nachteil dieses Verfahrens ist die geringe Effizienz aufgrund einer unzureichenden Zufuhr von Wärme an das Kühlmittel von der Umgebung, sondern auch durch Kavitation Prozesse in den Geräten verursacht eine erhöhte Rausch Durchführung dieses Verfahrens.

Darüber hinaus ist dieses Verfahren im offenen Raum nicht durchführbar, was seine Verwendung einschränkt.

Bekannt anderen am nächsten um die Bildung eines Paares von mechanisch mit der Verlängerung in technischen Wesen der beanspruchten und als Prototyp Flüssigkeitserwärmungsverfahren angenommen , umfassend die anschließende Kompression von Dampf in eine Flüssigkeit (RU 2.153.133, IPC 7 F 25 B 29/00, veröffentlicht Kondensations 0,2000 g).

Ein solches Verfahren ist wirksamer, da durch die Verwendung von Wasserdampf möglich, mehr Wärme aus der Umgebung auf die Kühlmittelzufuhr ist.

Jedoch der Prozess der Trägheits; Es tritt auf, wenn zyklische Expansion und Kontraktion des Kühlmittels durchzuführen, was wiederum fast doppelt ist die Menge an Wärmeenergie pro Zeiteinheit und dementsprechend die erhitzte Medium reduziert seine mittlere Temperatur übertragen reduziert.

Darüber hinaus ist dieses Verfahren im offenen Raum nicht durchführbar, was seine Verwendung einschränkt.

Die Aufgabe der Erfindung ist es, die Flüssigkeit Heizeffizienz aufgrund der Kontinuität des Verfahrens und der Erweiterung des Anwendungsgebiet zu erhöhen.

Das Problem wird durch die Verbesserung der Flüssigkeitserhitzungsverfahren gelöst, umfassend ein Paar von mechanisch eine Verlängerung, anschließende Kompression zu seinem Dampfkondensations in flüssige bildet. Diese Verbesserung besteht in der Tatsache, dass die Dampfbildung mechanisch durchgeführt wird durch einen Druckgradienten mit der anschließenden Expansion und Kompression und anschließende Kondensation der Erstellung durch mechanische Bremspaar durchgeführt.

Darüber hinaus kann die anschließende Expansion des Dampfes in einem Vakuum durchgeführt werden.

Auch kann Dampf aus entgasten Flüssigkeit gebildet werden.

Bildung Paar mechanisch durch einen Druckgradienten zu schaffen, stellt ein Dampf bietet einen Hochgeschwindigkeits-Dampfstrom. Druckgefällewert wird experimentell bestimmt.

Anschließende Expansion des Dampfstrom seine Dichte und den statischen Druck zu reduzieren, die effektive Wärmezufuhr zu dem Paar an seinem anschließenden mechanischen Bremsen zu gewährleisten.

Durchführung der Verdichtung durch mechanische Brems Paar heizt Bremsanordnung durch einen Teil der kinetischen Energie des Dampfes zu reduzieren, die an den Rest des Dampfes eine effiziente Wärmezufuhr von der Bremsanordnung bereitstellt, ist nicht auf Brems unterworfen.

Die Umsetzung der anschließenden Kondensation durch mechanische Brems Paar liefert erhitzte Flüssigkeit.

Durchführung der anschließenden Expansion in das Vakuum ermöglicht die Herstellung von Dampf, ohne die Tropfen, die Erhöhung der Wärmeeffizienz. Ferner wird, wenn dieses Verfahren nicht für hohe Drücke erforderlich erzielen, was die Sicherheit bei dem Verfahren erhöht.

Mit entgaste Flüssigkeit Dampf steigt zu erzeugen, indem die Beseitigung der Energie fliegen, um das entwickelte Gas aus der beschleunigten Strömung Heizwirkung.

VERFAHREN ZUR Heizflüssigkeit

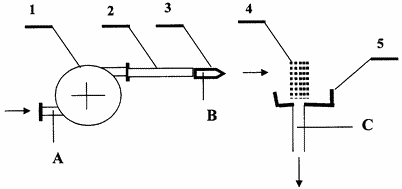

Das vorgeschlagene Verfahren ist in der Zeichnung erläutert, die ein Diagramm des Wärmeerzeugers zeigt, Durchführung des erfindungsgemäßen Verfahrens.

Der Wärmeerzeuger umfaßt eine Pumpe 1, deren Eingang mit der Fluidquelle verbunden ist. Pumpenauslaß Druckleitung 1 ist mit dem Knoten 2 ein Druckgradient, wie Düse 3. Die Düse 3 wird gesetzt, bevor der Bremseinheit 4 ausgebildet als eine Reihe von Netzen, und Heißwassersammler 5.

Vorgeschlagenen Verfahrens ist wie folgt:

Die Flüssigkeitspumpe 1 unter Druck über die Druckleitung 2 zur Düse 3 zugeführt, die durch einen Druckgradienten Dampf tritt erzeugen. Dampf beim Verlassen der Düse 3 erstreckt sich in den Raum zwischen der Düse 3 und der Bremseinheit 4. In der Reaktionsgitter Einheit verzögernde 4 erwärmt retardierende Gitteranordnung 4 durch die kinetische Energie des Dampfanteils zu reduzieren, die Eingangs effektive Wärme stellt Knoten 4 der Verzögerungsgitter der restlichen Paar noch nicht die Hemmung der (komprimiert) unterzogen. Auf dem Gitter Knoten 4 und anschließender Kondensation von Wasser durchgeführt, die in einer Sammlung von 5 gesammelt und wird dem Verbraucher oder dem Einlass der Pumpe 1 gesendet, um den Wärmeeffekt zu erhöhen.

Wärme, die durch das vorgeschlagene Verfahren entgastem Wasser bei einer Anfangstemperatur in Zone A erzeugte ~ 10 ° C. Die Pumpe unter Druck stehendes Wasser mehr als 20 MPa durch eine Düse mit einem Lochdurchmesser von 0,2 mm zu liefern. Zur gleichen Zeit erhielten wir einen Kaltdampf, der an die Bremseinheit gesendet wurde, in einer Entfernung von 5-50 mm von dem Ende der Düse angeordnet. Das Ergebnis war ein Wasser, dessen Temperatur unterscheidet sich in der Zone C in die Temperaturzone B von Zehntel bis zehn Grad, abhängig von der Wasserqualität Entgasung.

Und Tragen mit einer Vakuumtiefe in einem geschlossenen Vakuumsystem das erfindungsgemässe Verfahren die Bildung von Dampf aus ~ 20 kPa Hemmung mit Dampf am Ausgang des Vakuumsystems erhalten.

Somit Anwendung des vorgeschlagenen Verfahrens ermöglicht die Flüssigkeitswärmeeffizienz durch High-Speed-Produktion von kontinuierlichen Dampfstrom, effektive Wärmezufuhr zu erhöhen, während der Expansion und die anschließende mechanische Bremsen zu dämpfen. Dies erhöht die Menge an Wärmeenergie pro Zeiteinheit eine beheizte Umgebung übertragen.

Ferner kann das vorgeschlagene Verfahren nicht nur in einem geschlossenen System durchgeführt werden, aber in der offenen, wodurch der Einsatzbereich erstreckt.

FORDERUNGEN

1. Verfahren zur Herstellung eines Flüssigkeitserhitzungs mit einer Strömungsgeschwindigkeit mechanisch Bereitstellung durch einen Druckgradienten zu schaffen, die Expansion und anschließenden Kompression durch mechanisches Bremsen, dadurch gekennzeichnet, daß durch einen Druckgradienten zu schaffen aus einem Hochgeschwindigkeits-Dampfstrom entgastem Flüssigkeit erhalten.

2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass die Expansion in Vakuum durchgeführt wird.
