Erfindung
Russische Föderation Patent RU2152565

VERFAHREN ZUR ELEKTRO Heizfluid FLOW UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

VERFAHREN ZUR ELEKTRO Heizfluid FLOW
UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

Name des Erfinders:. Kazan Uhr; Zavorin AS. Makeev AA. Yuzhaninov EG
Der Name des Patentinhabers: Kazan Anatoly; Zavorin Alexander; Anatoly Makeev; Yuzhaninov Eugene G.
Korrespondenzanschrift: 630075, Novosibirsk, st. Alexander-Newski-6 kv.37, Yuzhaninova EG
Startdatum des Patents: 1998.11.19

Verfahren und Vorrichtung zur elektrischen Heizung Flüssigkeiten für den Einsatz in Heizungsanlagen von Wohn- und Industriegebäuden als Backup-Wärme diese Systeme. Die Vorrichtung umfasst ein Gehäuse mit Einlass- und Auslassrohre, in der das Heizelement konzentrisch auf der gerillten äußeren Oberfläche und einem Kollektor mit Löchern in der Seite des Heizelements angeordnet ist. Das Gerät kann in Einphasen- und Dreiphasen-Ausführungsbeispiel durchgeführt werden. Die erwärmte Flüssigkeit wird in den Vorratsbehälter zugeführt und eine elektrische Heizung durch die Perforationen ein radial Heizelement Körper gerichtete Strömung, um die Oberfläche zu waschen. Geschwindigkeit bei Erwärmung des Strömungselements gerichtet ist länger sredneraskhodnoy Rate im Volumen der Vorrichtung in dem Raum, der von dem Kollektor definiert ist und das Heizelement in der Rille auf Kosten des Fluids in der Nut des Heizelements und der Entfernung von Blasen jenseits davon, Blasensieden des flüssigen Bereitstellung nicht trockene Stellen gebildet, dass es verhindert die Bildung von Ablagerungen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Kunst teplotehnihi und kann für die Warmwasser - Heizungsanlagen von Wohn- und Industriegebäuden verwendet werden, eine Nachheizung dieser Systeme einschließlich.

Bekannte Fluidströmungs Heizverfahren durch direkten Kontakt von Flüssigkeit mit einem Heizelement innerhalb des Gehäuses angeordnet ist, wird in verschiedenen bekannten Vorrichtungen implementiert. Beispielsweise in einem Röhrenerhitzer Flüssigkeit (US-Patent Nr 5.396.574, 1992, F 24 H 1/10), wobei die erhitzte Flüssigkeit in das Gehäuse zugeführt wird, als eine Spule ausgebildet ist und in direktem Kontakt mit elektrischen Widerstandsheizelementen, sich wiederholenden Konfiguration des Gehäuses erhitzt . A und die elektrische Heizung (UK Patent 2.270.370 N 1994 g., F 24 H 1/10), in dem eingehende Flüssigkeit in den Zylinder erwärmt U-förmigen Heizelemente.

Jedoch wird in diesem Verfahren, wie beschrieben Vorrichtungen implementiert, die Flüssigkeit mit den Heizelementen in Kontakt verursacht hohe Zunderbildung auf der Oberfläche der Heizelemente, die Übertragung und Fluiderwärmungs Unebenheit in dem Siebgehäuse verringert die Effizienz des Verfahrens ihre Wärme verringert und dementsprechend seine Durchführungsvorrichtung.

Bekannte Verfahren Strömungs Heizflüssigkeit in dem Autor beschrieben. St. USSR N 1041823, F 24 H 1/20, 1983, in dem das Verfahren zur Erhöhung der Effektivität der Bereitstellung von mehr gleichmäßige Erwärmung über das gesamte Volumen des Fluids durch radiales elektrisches Heizungsvorlauf erhitzte Fluidstrom gleichmäßig über die gesamte Höhe des Gehäuses.

Das Verfahren wird in elektrische Vorrichtung umfaßt ein zylindrisches Gehäuse mit einem koaxial angeordneten Kollektor mit vertikalen Reihen von Löchern realisiert. Das Heizelement ist ein Satz von Platten radial zwischen den Kollektorlochreihen angeordnet sind.

Allerdings sind diese Lösungen nicht eine signifikante Verringerung der Zunderbildung bieten und zusätzliche Maßnahmen erforderlich, um Vorbehandlung des erhitzten Wassers.

Der nächste in technischen Wesen nach dem beanspruchten Verfahren Flüssigkeitsheizvorrichtung, und gleichzeitig in SU sein Gerät beschrieben, UdSSR N 1651049, F 24 H 1/20, 1991 g.

Gemäß dem Verfahren wird die erwärmte Flüssigkeit in den Verteiler der elektrischen Heizvorrichtung zugeführt zu dem Heizelement mit einer radial gerichteten Strömung aus dem Vorratsbehälter bilden, dessen Oberfläche gleichmäßig Waschen und eine erhitzte Flüssigkeit dem Verbraucher zugeführt.

Die Vorrichtung zum Verwirklichen dieses Verfahrens besteht aus einem Gehäuse mit Einlaß und Auslaß in dem Gehäuse angeordneten Düsen koaxial mit ihm Verteiler Perforationen Abdecken des Heizelements.

Der Nachteil dieser technischen Lösungen ist deren geringe Effizienz aufgrund der immer noch erheblichen Menge an Skala auf dem Heizelement abgelagert, wobei der Skalierungsprozess verlangsamt wird als in den untersuchten Analoga. Dies ist aufgrund der Verschlechterung in der Gesamtmasse Übertragungsflüssigkeit im Vergleich zu den zuvor diskutierten Analoga.

Die Aufgabe wird durch die beanspruchte Erfindung zu lösende Aufgabe, ein Verfahren zur Herstellung des Flüssigkeitsstroms erhitzt und eine Vorrichtung für seine Durchführung, bietet eine hohe Effizienz durch Zunderbildung zu verringern, ohne Vorreinigung Flüssigkeit erhitzt werden.

Die Aufgabe in dem Prozess durchgeführt, der elektrisch die Strömung der Flüssigkeit erhitzt wird, besteht darin, daß die erwärmte Flüssigkeit mit dem Kollektor der elektrischen Heizvorrichtung zugeführt wird und durch die Perforationen in das Gehäuse radial Heizelement gerichteten Strom, dessen Oberfläche zu waschen und eine erwärmte Flüssigkeit wird von der Heizung abgezogen gemäß der Erfindung die Geschwindigkeit der Richtungs das Heizelement der Strömungsrate höher sredneraskhodnoy in der Gesamtvorrichtung festgelegt, eine Zone erhöhter Zirkulation im Raum bildet durch den Kollektor und dem Heizelement definiert, Blasensieden Flüssigkeit in der Nut des Heizelements und der Entfernung von Blasen jenseits bereitstellt.

Um dieses Verfahren in einer Vorrichtung, Vorrichtung zum Erwärmen der Fluidströmung, mit einem Gehäuse mit Einlass- und Auslassrohre, in dem konzentrisch Heizelement angebracht ist, und die Verteilerlöcher gemäß der Erfindung hat das Heizelement eine Nut an der Außenfläche und die Öffnungen Kollektor des Heizelementes gegenüber.

Wenn die Vorrichtung in einem einphasigen Ausführungsform das Heizelement auf der Achse der Vorrichtung angeordnet ist, und der Kollektor ist in der Form von mindestens drei röhrenförmigen Elemente um das Heizelement auf einem konzentrischen Kreis Gehäuse in einem gleichen Abstand voneinander angeordnet sind.

Wenn die Vorrichtung in einem dreiphasigen Ausführungsbeispiel ist der Kollektor auf der Achse der Vorrichtung angeordnet, und das Heizelement ist in Form von mindestens drei röhrenförmigen Elemente um den Umfang des Kollektors des konzentrischen Gehäuses in einem gleichen Abstand voneinander angeordnet sind.

VERFAHREN ZUR ELEKTRO Heizfluid FLOW UND VORRICHTUNG ZU SEINER DURCHFÜHRUNG

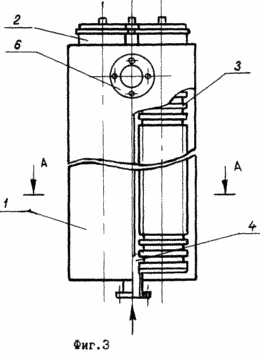

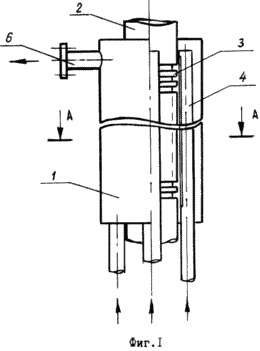

Kurze Beschreibung der Zeichnungen Fig. 1 ist eine perspektivische Ansicht der elektrischen Heizvorrichtung (single-Version); Fig. 2 - einen Schnitt entlang A-A des elektrischen Heizers; Fig. 3 - Drei-Phasen-Version des elektrischen Heizers; Fig. 4 - Schnitt entlang der Linie A-A der Dreiphasen-Elektroheizung.

Das Verfahren wird in einer Vorrichtung realisiert, die von denen an der Außenfläche Heizelement 2, ein Gehäuse 1, einen zylindrischen Körper koaxialen rohrförmigen umfasst 3 Nuten hergestellt werden, beispielsweise horizontal oder spiralförmig. Verteiler 4 weist eine Anzahl von Öffnungen 5 im Abstand längs des Rohres und gegenüber dem Heizelement 2. Die Bohrungen 5 kann als ein durchgehender Schlitz oder eine Öffnung Satz gebildet werden. Das Gehäuse 1 ist mit Auslaßrohre 6 versehen.

Implementierung des Verfahrens des Flüssigkeitsströmungs Erwärmen wird durch die Arbeit der elektrischen Heizvorrichtung dargestellt.

Die zu erhitzende Flüssigkeit wird über eine Zufuhrleitung zugeführt wird (in der Zeichnung nicht dargestellt) in den Verteiler durch die Öffnungen 4 und 5 in den Körper 1 radial zum Heizelement gerichtet 2. Als Ergebnis der intensiven Erwärmung der Flüssigkeit in der Nut 3 des Heizelementes 2 Verdampfung auftritt. Bubbles Flüssigkeit Füllbohrung, wie es auf sie liefen, angetrieben durch um das Heizelement radiale Strömung fließt. Aufgrund dieser Bewegung in der Nut trockene Stellen nicht gebildet, was die Bildung von Ablagerungen verhindert. Die Strömung der Flüssigkeit Blasen werden von den Rillen entfernt und in das Gesamtvolumen der Flüssigkeit kondensieren. Während des Erwärmungsprozesses zwischen dem Kommutator 4 (an der Stelle der Löcher 5) und dem Heizelement 2 (zwei bis drei Nuten) gebildet ringförmige Zone aktiven Kreislauf, die durch Entfernung von kesselsteinbildenden tritt Substanzen in einem Gesamtvolumen von Flüssigkeit. Die Flüssigkeitstemperatur in dem gesamten Volumen des Körpers schnell nivelliert und erwärmte Fluid bewegt den Ausgang zu einem Abflußrohr 6.

Unter Verwendung des vorgeschlagenen Verfahrens und der Vorrichtung zu seiner Durchführung Option bietet eine effizientere Strömung von Fluiderwärmungsprozess, der zu verwenden macht es möglich, beispielsweise in Wasserheizungsnetze ohne Vorbehandlung (Reinigung). Darüber hinaus erhöht sich die Produktlebenszyklus der geplanten vorbeugende Reinigung.

Diese Lösungen können weit verbreitet in Heizungsanlagen verwendet werden, insgesamt Wärmeversorgung von Wohn- und Industriegebäuden, unter anderem als Nachheizung, sondern auch für die Heizung und Wasserversorgungssysteme für den individuellen Gebrauch, wie Pensionen, Erholungszentren.

FORDERUNGEN

1. Verfahren zum elektrischen Verbinden des Fluidströmungsheizzone, besteht in der Tatsache, dass die erhitzte Flüssigkeit in den Vorratsbehälter zugeführt wird, auf der radial gerichteten Strömung aus dem Vorratsbehälter Heizelement entlang seiner Länge und der erhitzten Flüssigkeit Ausgang aus der Vorrichtung gebildet wird, dadurch gekennzeichnet, dass der Satz von radial gerichteten Strömungsgeschwindigkeit größer sredneraskhodnoy Geschwindigkeitsvorrichtungen insgesamt ein erhöhter Bereich außerhalb des Heizelementes siedenden Flüssigkeit und das Entfernen von Blasen Vorsehen einer Zirkulation zwischen dem Kollektor und dem Heizelement bildet nukleieren.

2. Vorrichtung zum Erhitzen eines Flüssigkeitsstromes, umfassend ein Gehäuse mit Einlaß- und Auslaßrohre, die konzentrisch in einem Heizelement und einem Kollektor mit einer Anzahl von Löchern entlang seiner Länge gegenüber dem Heizelement angebracht ist, dadurch gekennzeichnet, daß das Heizelement eine Nut auf der Außenfläche aufweist.

3. Vorrichtung nach Anspruch 2, dadurch gekennzeichnet, dass das Heizelement auf der Achse der Vorrichtung angeordnet ist, und der Kollektor ist in der Form von mindestens drei röhrenförmigen Elemente um das Heizelement auf einem konzentrischen Kreis Gehäuse in einem gleichen Abstand voneinander angeordnet sind.

4. Vorrichtung nach Anspruch 2, dadurch gekennzeichnet, daß der Kollektor auf der Achse der Vorrichtung angeordnet ist und das Heizelement in der Form von mindestens drei röhrenförmigen Elemente um den Umfang des Kollektors des konzentrischen Gehäuses in einem gleichen Abstand voneinander angeordnet sind.

Druckversion
Erscheinungsdatum 29.01.2007gg
