Erfindung
Russische Föderation Patent RU2267721

ENERGY-Umwandlungsverfahren

ENERGY-Umwandlungsverfahren

Name des Erfinders: Henry Siebert Karlovic (RU); Zaporozhets, Eugene P.
Der Name des Patentinhabers: Tochtergesellschaft Open Joint-Stock Company "Zentrales Design Bureau von Öl - Ausrüstung"
Korrespondenzanschrift: 142110, Region Moskau, Podolsk, st .. Komsomolskaja, 28, DOAO CKBn
Startdatum des Patents: 2003.04.25

Energieumwandlungsverfahren bezieht sich auf Energieumwandlungsverfahren durch die Parameter der Flüssigkeit in die thermische Energie zu ändern und kann in allen Branchen eingesetzt werden, unter anderem für Energie spezifische Wärme Sammlung, Aufbereitung und Verarbeitung von Kohlenwasserstoff-Rohstoffe und der Herstellung der chemischen und petrochemischen Industrie, vor allem in erhitzt wasserstoffhaltigen Flüssigkeiten mit mechanischen Verunreinigungen, Salze, Gele verunreinigt. Verfahren zur Umwandlung von Druckenergie hydrogenous Flüssigkeiten beinhaltet einen Wirbel kavitierenden Flüssigkeitsströmung durch die Verwendung ihres Druck erzeugt, gefolgt von einer linearen Bewegung auf die Flüssigkeit verliehen wird. Organisieren Drehzahl kavitierende Flüssigkeitsströmung in dem von positiv und negativ geladenen Ionen dissoziierten Moleküle Kavitation Flüssigkeit und bilden einen zentralen Umfangsbereich. Unter dem Einfluß der Zentrifugalkraft in dem peripheren Bereich massiven negativen Ionen konzentriert und im mittleren Bereich - positiv Ionen an Masse belastet, wodurch eine elektrische Potentialdifferenz zwischen den Bereichen bereitstellt. Die Verwendung der Erfindung wird die Effizienz der Druckenergieumwandlung in Wärmeenergie zu verbessern und den Empfang von elektrischer Energie sicherzustellen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Verfahren zur Energieumwandlung durch Flüssigkeitsparameter variiert werden , wie Druck, Volumen, Dichte, etc., um thermische Energie und kann in allen Industrien verwendet werden. Das bevorzugte Einsatzgebiet der spezifischen Wärmeenergieversorgungssysteme für die Sammlung, Behandlung und Verarbeitung von Kohlenwasserstoff - Rohstoffen und der Produktion und der chemischen und petrochemischen Industrie, insbesondere durch wasserstoffhaltigen Flüssigkeiten (Wasser, Kohlenwasserstoffe, etc.) kontaminiert mit mechanischen Verunreinigungen, Salze, Gele Heizung etc.

Bekannte Weise potentielle Energie umwandeln - hydrogenous Fluidströmungsdruckenergie in eine andere Energieform - Wärme, Kavitation (RF Patent №2131094, MPK 6 F 25 B 29/00) mit Heizung Fluidkavitation durch seine Parameter im Gleichstrom ändert solchen als Druck, Volumen, Dichte, usw., die Wärmeenergiezufuhr zum Verbraucher.

Der Nachteil dieses Verfahrens ist die geringe Effizienz. Es wird von einer geringen Konzentration in einer flüssigen Gleichstrom Kavitationsblasen verursacht, durch die die Druckenergie in Wärmeenergie umgewandelt wird. Ein weiterer Nachteil des Verfahrens ist die Unfähigkeit Fluiddruckenergie in eine andere Art von Energie außer Wärme umzuwandeln.

Es ist ein Verfahren der Energieumwandlungsdruck Wasserstoff enthaltenden Flüssigkeit, die teilweise die oben genannten Nachteile beseitigt (RF Patent №2153131, IPC 7 F 24 H 1/00, F 24 D 3/00, Prototyp). Das Verfahren beinhaltet die durch die Handshaking seine Verwendung Druck einen Wirbelströmung von Flüssigkeit zu schaffen, gefolgt von linearer Bewegung auf die Flüssigkeit zu verleihen. Dieser Technik ermöglicht, die Konzentration von Kavitationsblasen in dem Strom zu erhöhen, was zu einer erhöhten Wärmeleistung führt.

Doch leicht die Erhöhung erreichbare Wärme und zusätzlich kann dieses Verfahren nicht eine andere Form der Energie erhalten - Strom.

Die vorgeschlagene Erfindung löst das Problem einer effizienteren Umwandlung von Fluiddruckenergie in thermische Energie und die Erweiterung der Funktionalität, die durch die thermische elektrische Energie auseinander zu nehmen.

Um das zu erreichen, sagte technisches Ergebnis in dem Verfahren hydrogenous Fluiddruckenergieumwandlung in Wärmeenergie, die die Schaffung des Wirbels enthält fließen Flüssigkeit Handshaking durch seinen Druck verwendet wird, gefolgt von einer Flüssigkeit lineare Bewegung zu verleihen, organisiert die Rotationsströmungsgeschwindigkeit der hohlraum Flüssigkeit, die aus positiv und negativ geladenen Ionen dissoziiert Flüssigkeitsmoleküle Kavitation, bilden einen zentralen und einen peripheren Bereich, in dem die Zentrifugalkraft, die im Randbereich konzentriert ist massiv negativ geladene Ionen von den Flüssigkeitsmolekülen in Kavitation und im mittleren Bereich dissoziiert - positiv geladene Ionen an Masse, wodurch eine elektrische Potentialdifferenz Bereitstellung zwischen Bereichen.

Das sich ergebende elektrische Feld eine zusätzliche Dissoziation der Moleküle in einem Flüssigkeitsstrom, da es die intermolekularen Fluidverbindung schwächt. Wenn schwache intermolekulare Bindungen verringerte Fluidviskosität und der Oberflächenspannung. Dadurch verringert sich die Energie aufgewendet, die Kavitation Flüssigkeit zu brechen, und erhöhen die Menge der Kavitationsblasen entstehen, dass als Ergebnis, thermische Energieabgabe erhöht, das heißt, die gestellte Aufgabe Umwandlung in thermische Energie besser Fluiddruckenergie gelöst.

Erhöhen Sie die Potentialdifferenz zwischen den ionisierten peripheren und zentralen Bereichen der kavitierender Flüssigkeitsströmung durch auf sie ein elektromagnetisches Feld aufzuzwingen.

Die Ionen werden aus wasserstoffhaltigen dielektrischen Flüssigkeiten hergestellt.

Strömungs Kavitation Fluidrotationsgeschwindigkeit wird auf den Maximalwert der Spannung, und (oder) elektrischen Strom einzustellen.

Zurückziehen der elektrischen Energie in Form von elektrischem Strom der Flüssigkeit erlaubt, die Funktionalität des Verfahrens zu erweitern, um weitere Anwendung dieser Energie.

Anlegen eines magnetischen Feldes an die ionisierten Region erhöht sich die elektrische Potentialdifferenz und elektrischem Strom als Folge erhöht sich die Ausbeute an thermischer und elektrischer Energie.

Herstellung von Wasserstoff-Ionen aus einer Flüssigkeit, die ein Isolator ist, und ermöglicht es, die Größe eines elektrischen Potentialdifferenz zu erhöhen, und folglich erhöht die Menge an thermischer und elektrischer Energie.

Festlegung optimaler Flüssigkeitsströmungs Kavitation Drehzahl durch den Maximalwert der Spannung und (oder) der elektrische Strom durch Erhalten der höchsten Potentialdifferenz erzielt wird und ermöglicht somit, die Menge an thermischer und elektrischer Energie zu erhöhen.

Die Autoren und der Anmelder des Standes der Technik nicht auf die Art und Weise bekannt, bei denen das Problem auf ähnliche Weise gelöst.

ENERGY-Umwandlungsverfahren

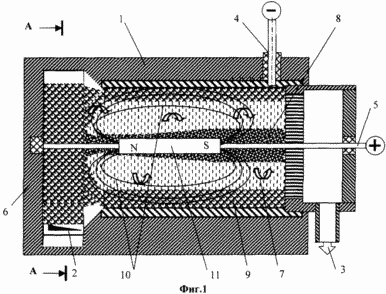

1 schematisch eine Vorrichtung, die vorgeschlagene Verfahren zur Implementierung.

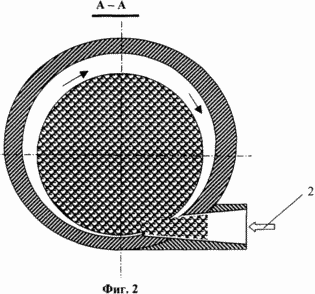

Abbildung 2. - A-A Schnittansicht in Figur 1.

Vorrichtung (1) zur Durchführung des Energieumwandlungsprozesses umfasst ein Gehäuse 1 mit zwei tangentialen Einlaß für Fluidauslass 3 und die Elektroden 4 und 5 zugeführt wird.

Das Verfahren ist wie folgt.

Der Flüssigkeitsstrom in das Gehäuse 1 der Vorrichtung zugeführt wird (1, 2) durch den tangentialen Einlaß 2 in einem Gehäuse, das eine Wirbelströmung des Flüssigkeitsstroms in ein Volumen, das Kavitation in Form von Dampfblasen 6 (Figur 1) auftritt, zu schaffen.

Wirbelströmungs kavitierenden Flüssigkeits angebracht rotationsVorwärtsBewegung 7 (1), in der eine Größenordnung der Tangentialgeschwindigkeit der axialen Geschwindigkeit überschreitet. Darüber hinaus ist die tangentiale Geschwindigkeit ein Wert, bei dem die Zentrifugalkraft aufgrund Ionen aus den Molekülen der Flüssigkeit erzeugt, Kavitation dissoziiert, an der Elektrode zentralen ionisiert 5 8 (1) und der Innenwand des Gehäuses 1 ionisiert Randbereich 9. Unter der Wirkung der Zentrifugalkraft in Umfangs konzentriert Bereich 9 massiven Ionen eine Ladung, wie negativ ist. In dem zentralen Bereich 8 konzentrierter Ionen bei Massen entgegengesetzter Ladung. Somit zwischen diesen Bereichen elektrische Potentialdifferenz erhalten. Unter Verwendung dieser Potentialdifferenz wird von den Elektroden entfernt, 4 und 5 von Energie in Form von elektrischem Strom aus dem Flüssigkeitsstrom sind. Dann flüssige lineare Bewegung verleihen und wird durch den Auslaß 3 zurückgezogen.

Die elektrische Energie in einem Wirbelströmungs distanziere weiter in Ionen Flüssigkeitsmoleküle.

Auf der ionisierten Region 8 und 9, 10 das Magnetfeld durch einen Permanentmagneten 11. Die Wirkung dieses Feld durch elektromagnetische Induktion angewendet wird, elektrische Potentialdifferenz und elektrische Strom erhöht.

Ionen können aus einem wasserstoffhaltigen Fluid erzeugt werden, die ein Dielektrikum ist, wie Kerosin, Glykol etc.

Das vorgeschlagene Verfahren erlaubt es zu 90% und erhöht die Funktionalität der Additionseffizienz der Umwandlung von Druckfluidenergie in Wärmeenergie zu erhöhen, durch thermische und elektrische Energie von etwa 6% erhalten wurde.

Beispiel

Die Strömung von Wasser unter einem Druck von 5 x 10 5 Pa tangential (Eingang 2 in Figur 1, 2) zugeführt , mit der optimalen Geschwindigkeit von etwa 30 m / s, und eine Wirbelströmung daraus in dem Ausmaß erzeugen , daß Kavitation auftritt , in der Form von Dampfblasen 6.

Strömungswirbel kavitierenden Flüssigkeits verleihen Rotationstranslationsbewegung 7, wobei der Betrag der Tangentialgeschwindigkeit (30 m / s) auf der um die axiale Geschwindigkeit überschreitet (2 m / s). Darüber hinaus ist die tangentiale Geschwindigkeit , mit der ein Wert aufgrund der Zentrifugalkraft aus H erstellt + -Ionen und OH - Wassermoleküle während Kavitation dissoziiert, im mittleren Bereich ionisiert 8 und der Elektrode 5 aus einem Umfangsbereich der Innenwand 9 des Gehäuses 1. Unter dem Einfluß der Zentrifugalkraft in Umfangs konzentriert Bereich 9 massiven Ionen OH - mit einer negativen Ladung. In dem zentralen Bereich 8 konzentrierte H + Ionen an Massen entgegengesetzter Ladung. Dadurch erhaltenen zwischen diesen Bereichen eine elektrische Potentialdifferenz von 0,5 V. Mit der Potentialdifferenz wird von dem Fluidstrom durch die Elektroden entfernt 4 und 5 erhaltenen Energie in Form eines elektrischen Stromwert von 0,25 mA sind. Danach wird die Flüssigkeit in eine lineare Bewegung angebracht ist und durch die Flüssigkeitsabgabeleitung 3 abgeführt.

Bei einer Verdrehung der elektrischen Energiefluss wird weitere Dissoziation von Flüssigkeitsmoleküle in Ionen H + erhöht und OH -.

Auf der ionisierten Region 8 und 9, 10 das Magnetfeld angelegt wird, beispielsweise einen Permanentmagneten 11, in der die elektromagnetische Induktion durch die elektrische Potentialdifferenz auf 0,8 erhöht V und ein elektrischer Strom von 0,7 mA.

kavitierenden Flüssigkeitsströmungsrotations durch den maximalen Spannungswert eingestellt Geschwindigkeit und (oder), um den elektrischen Strom an den Elektroden gemessenen 4 und 5.

Ionen können aus einem wasserstoffhaltigen Fluid erzeugt werden, die ein Dielektrikum ist, wie Kerosin, Glykol etc.

Das vorgeschlagene Verfahren erlaubt es zu 90% und erhöht die Funktionalität der Additionseffizienz der Umwandlung von Druckfluidenergie in Wärmeenergie zu erhöhen, durch thermische und elektrische Energie von etwa 6% erhalten wurde.

FORDERUNGEN

1. Verfahren Druckenergie von einem wasserstoffhaltigen Fluid zum Umwandeln der Wirbelströmung umfasst kavitierenden Flüssigkeitsdruck zu schaffen durch ihre Flüssigkeit durch Verleihen lineare Bewegung, gefolgt Verwendung, dadurch gekennzeichnet, daß die Drehgeschwindigkeit kavitierenden Flüssigkeitsstrom zu organisieren, in dem der positiv und negativ geladenen Ionen dissoziierten Moleküle Fluidkavitation bilden einen zentralen und einen peripheren Bereich, in dem die Zentrifugalkraft in dem peripheren Bereich massiven negativen Ionen konzentriert und im mittleren Bereich - positiv geladene Ionen an Masse, wodurch eine elektrische Potentialdifferenz zwischen den Bereichen bereitstellt.

2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass die erhöhte Spannungsdifferenz zwischen den ionisierten peripheren und zentralen Bereiche des kavitierenden Flüssigkeitsstrom durch das Magnetfeld auf sie anwenden.

3. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß die Ionen aus einem wasserstoffhaltigen dielektrischen Flüssigkeit hergestellt werden.

4. Verfahren nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass die Rotationsgeschwindigkeit eines Flüssigkeitsströmungs Kavitation durch den maximalen Spannungswert und (oder) des elektrischen Stromes eingestellt.

Druckversion
Erscheinungsdatum 29.01.2007gg
