Erfindung
Russische Föderation Patent RU2096695

Die Heizvorrichtung

Die Heizvorrichtung

Name des Erfinders: Viktor Markov; Svettsov Michail Fjodorowitsch; Soloviev Boris; Shapkin Mamontov; Vorotilin Alexander; Dolgopolov Vladimir Yach
Der Name des Patentinhabers: Markov Viktor; Svettsov Michail Fjodorowitsch; Soloviev Boris; Shapkin Mamontov; Vorotilin Alexander; Dolgopolov Vladimir Yach
Adresse für die Korrespondenz:
Startdatum des Patents: 1997.02.12

Verwendung: Die Erfindung bezieht sich auf eine Heizvorrichtung, wie einer hydrodynamischen Kavitation und kann in autonomen Heizungs- und Warmwasserversorgung mit hohen Anforderungen an die Umweltindikatoren verwendet werden. Die erfindungsgemässe Vorrichtung umfasst einen Heizungsvorlauf und Rücklaufleitungen, von denen die erste in Form von mindestens zwei parallelen Zweigen 2 und 3, die jeweils mit einer Wärmequelle versehen 8 solcher hydrodynamischen Kavitation. Druckleitung 2 und die Rücklaufleitung 1 sind miteinander verbunden durch die Pumpe 4 und bzw. und Vorwärts- und Rückwärts Autobahnen Wärmeverbraucher mit der Bildung eines externen Zirkulationsschleife. 2 5 mit Regelventilen zur Zweigrücklaufleitung 1 Fallrohre Leitung verbunden, 6 und 7, bei dem der Bereich zwischen der Leitung 5 Zweig 3 verbunden ist einen internen Zirkulationskreis zu bilden. Optimale Zuweisung der Kosten zwischen den Konturen der erhitzten Umgebung bietet effiziente Erwärmung des Kühlmittels auf eine vorbestimmte Temperatur.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Heizgeräten der hydrodynamischen Kavitation Typ und kann als Wärmequelle für autonome individuelle Home Heizungsanlagen eingesetzt werden, Gewächshäusern und autonom gelegen Wohn- und Industriegebäuden, mit Schwierigkeiten bei der herkömmlichen Verwendung von Wärmequellen, insbesondere aufgrund der steigenden Anforderungen der Indikatoren für die ökologische Reinheit.

Bekannte einer hydrodynamischen Kavitation Heizungen Kavitation Wärmeerzeuger enthält, wird in der Zirkulationsschleife mit dem Netz der Pumpen mit dem Vor- und Rücklauf Wärmeverbraucher über die Absperrventile enthalten. Als die Wärmequelle verwendet cyclo mit einer Einspritzdüse und einer Bremsvorrichtung (Patent RF N 2.045.715).

Nachteilig an der bekannten Vorrichtung ist die Unmöglichkeit der Ströme zugeführt an die Eingangsleitung zu dem Verbrauchernetz und der Wärmepumpe verbunden, die wiederum führt zu der Tatsache, trennt, dass es unmöglich ist, die erforderlichen Fließeigenschaften von Kühlmittelzirkulationsleitungen zu erhalten.

Die am nächsten an der Erfindung ist, eine bekannte Heizvorrichtung, umfassend den Druck- und Rücklaufleitungen, miteinander verbunden, die einerseits durch die Pumpe und an den anderen Rücklaufrohre mit Regelventilen Kanal und von diesem in die Vorwärts- und Rückwärts Backbones Wärmeverbraucher zu bilden, eine externe Zirkulationsschleife verbunden ist, und die Ableitung ist mit einem hydrodynamischen Heizmittel (Urheberrecht Zertifikat UdSSR N 1663345) ausgestattet.

Die bekannte Vorrichtung bietet keine ausreichend große Auswahl an Einstellmöglichkeiten als Kühlmittel durch Hitze und Druck erzeugt, sondern auch Schaltung Redundanz und Zuverlässigkeit seiner Arbeit im angegebenen Modus nicht zur Verfügung stellt.

Zur Lösung dieser technischen Probleme Regelventil ist in Form von mindestens zwei in Reihe mit dem Überlaufrohr Regelventile, Druckleitung in der Form von mindestens zwei parallelen Zweigen und hydrodynamischen Heizmittel mindestens zwei Wärmeerzeuger Kavitation Typ, die jeweils die auf einer der Zweige angebracht ist, einer der letzteren ist mit dem Überlaufrohr zwischen seinen Ventilen verbunden, um einen internen Zirkulationskreis zu bilden. Wärme kann mit der Gehäuseanordnung mit einer abnehmbaren Hülse mit Kavitation verschiebbar angebracht einstellbar Kavitator vorgesehen durchgeführt werden. Pfade können mit zusätzlichen Wärmequellen Kavitation in Serie basisch und Wärmeerzeuger vorgesehen sein kann als Venturirohr ausgebildet sein, und / oder Ventiltyp, und / oder als ein bewegbarer konischer Kavitatoren mit geschlitzten Nuten.

Die Heizvorrichtung

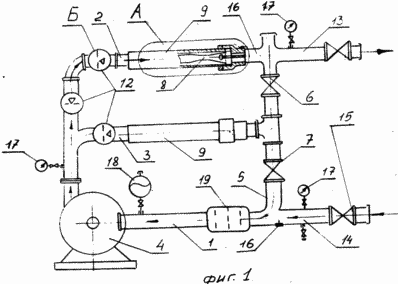

Fig. 1 ist ein Diagramm der Heizvorrichtung; Fig. 2, der Knoten A in Fig. 1 (Wärmeerzeuger dem Venturi-basiert); Fig. 3 Knoten B in Fig. 1 (Wärmequelle Ventiltyp)

Die Heizvorrichtung umfasst eine Rückleitung 1 und die Druckleitung, die parallel Zweige 2 und 3 auf der Rückkopplungsleitung 1 auf der einen Seite durch die Pumpe 4 verbunden sind und die andere nach unten Stromleitung 5 mit einer in Reihe geschalteten versehen Steuerventile 6 und 7 ein externes zu bilden, bestehend aus Zweig 2 und interne, einschließlich Zweig 3, Zirkulationskreise. 3 ist mit einer Zweigleitung 5 zwischen den Ventilen 6 und 7 als Venturi-Rohre mit einem Split-Gehäuse 9 Kavitation abnehmbare Liner 10 und beweglich gelagert einstellbar Kavitators ausgeführt An den Zweigen 2 und 3 gesetzt teplogeneratory 8 Arten der hydrodynamischen Kavitation verbunden 11. Die Schaltungen mit zusätzlichen zur Verfügung gestellt werden können Kavitation Wärmeerzeuger, beispielsweise durch das Gatter 12 oder in Form von beweglichen konischen Kavitatoren mit geschlitzten Nuten.

Auf der Rückseite Link Filter 1 montiert. Das System beinhaltet die Installation von Sensoren und 16 Temperatur, beispielsweise Widerstandsthermometer oder Thermoelemente, Drucksensoren 17, beispielsweise, Manometer und einem Hydraulikspeicher 18. Die Vorwärts- und Rückwärts-Rohrleitungen 13 und 14 ist über ein entsprechendes Ventil 15 zu dem Wärmeverbraucher verbunden ist.

Wärme durch Venturirohr 8 kann aus austauschbaren Modulen hergestellt werden, die die Parameter des bewegten sie durch das erwärmte Medium (Geschwindigkeit, Druck) und die Art seiner Bewegung zu ändern, indem die Durchmesser und Längen der Elemente des Wärmeerzeugers ändert, sondern auch die Lebensdauer des letzteren zu erhöhen.

Nach der Installation und Wartung ist teilweise das Ventil zu öffnen 15 13 in der Vorwärts- und Rückwärts Düsen bei der Einführung eines durchgeführt, 14. Die Pumpe 4, mit einem Druck von 5-10 bar zu schaffen, zirkuliert vom Wärmeerzeuger 8 zurück zur Pumpe 4, dh externen und innere Schleife und Rücklauffilter 1 bis 19. Ferner ist der Test überprüft, mit Voreinstellung Schaltungen auf den erforderlichen Nenndurchfluss durch~~POS=TRUNC mit der Definition des Temperaturanstiegs Gradienten.

Dann nach und nach geöffnet Ventile 15 in den Düsen 13 und 14 den Fluss des Kühlmittels an die Außenkontur des Wärmeverbrauchers zu erhöhen (Heizung etc. P.) und wird verwendet, Steuerventile 6 zu setzen einen separaten hydrodynamischen Strömungen in der externen Schaltung mit der erforderlichen Strömungsgeschwindigkeit und Druck zu erzeugen, gemessen an Druckmesser 17, der ausreichend sein sollte, den hydraulischen Widerstand des gesamten Wärmeverbraucherkreis zu überwinden. Die Flüssigkeit (Kochsalzlösung, Wasser, etc.) als Kühlmittel verwendet werden. In der inneren Schleife (Zweig 3) unter Druck stehende Flüssigkeit durch eine Pumpe geschaffen 4 zirkuliert mit größerer Geschwindigkeit und umfasst einen wesentlichen Teil der Gesamtkühlmittel-Strömungsrate und die Außenkontur (Verzweigung 2) mit einem Verbraucherwärmefluid zirkuliert unter Restdruck verbunden, die dennoch es sollte für den normalen Betrieb des Wärmeverbrauchers System ausreichend sein. Die Flüssigkeit wird mit einer entsprechend geringeren Geschwindigkeit in Umlauf gebracht, wenn die berechneten oder vorgegebenen durch die erforderlichen thermischen Wärmeverluste von Strom und vorbestimmten Temperaturen von heißem Wasser versorgt durch die Leitung 13 in einer geraden Linie und Wärmeverbraucher an die Kaltwasserrücklaufleitung durch das Rohr zurück 14. Die notwendige Fließgeschwindigkeit durch die bekannte Formel bestimmt . Austauschbare Hülse Kavitator in Wärmeerzeuger 8 Venturi-Rohr verwendet wird, ermöglicht für den Differenzdruck, gemessen in der breiten und schmalen Bereich der Wärmeerzeuger 12 über den Ventiltyp und Ventile 6 und 7, um das System auf die gewünschte Strömungsrate zu konfigurieren und durch bekannte hydrodynamischen Formeln berechnen.

Konfigurieren der Innenkontur (3 Zweig) aus halten sie in den optimalen Betrieb des gesamten Systems in einer Zone mit maximaler Effizienz und zulässiger Druck, Durchfluss und Leistung der Pumpe 4 in ähnlicher Weise gegeben.

Die Erfindung macht den Einsatz in vielen Fällen zusätzliche Ladungspumpe, die eine geeignete Energieeinsparungen und die Verbesserung der Zuverlässigkeit der gesamten Vorrichtung als Ganzes zur Verfügung stellt.

Es ist auch möglich, falls erforderlich, Redundanzschaltungen, ihre Arbeit unter optimalen Bedingungen, zusammen oder getrennt, die den Bereich der Ausgangskennlinien der Vorrichtung erweitert. Durch den modularen Aufbau des Gerätes ist die Verwendung von Elementen meist Standardpumpen und Ventile und andere Rohrleitungen und Steuergeräte.

Der große Vorteil des Gerätes ist seine Umweltfreundlichkeit.

Musikalische Leitung während 1995-1997 ,. Experimentelle Studien haben die Zuverlässigkeit und Effizienz der Erfindung bestätigt.

FORDERUNGEN

1. Heizvorrichtung den Druck, umfassend und Rücklaufleitungen, die miteinander verbunden sind auf der einen Seite durch die Pumpe und auf der anderen das Überlaufrohr mit dem Regelventil und verbunden durch diese auf die Vorwärts- und Rückwärts Backbones die Wärmeverbraucher externen Kreislauf zu bilden, die Druckleitung versehen mit hydrodynamischen Heizmittel, dadurch gekennzeichnet, dass die Regelung der Überströmkanal Ventile zumindest in der Form von zwei in Reihe mit der Überlaufleitung Steuerventile durchgeführt wird, Druckleitung in der Form von mindestens zwei parallelen Zweigen und hydrodynamischen Heizmittel mindestens zwei Wärmeerzeuger in Form von Kavitation Typ, von denen jeder auf einem der Zweige angebracht ist, einer der letzteren ist mit dem Überlaufrohr zwischen dessen Ventile eine innere Zirkulationsschleife zu bilden und eine optimale gemeinsame oder getrennte Verwendung mit einem externen Kreislauf von einem anderen Zweig gebildet zu ermöglichen.

2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Wärmeerzeuger abnehmbares Gehäuse ausgebildet sind, die jeweils mit einer entfernbaren Hülse mit Kavitation beweglich gelagert Kavitator regulieren.

3. Vorrichtung nach Anspruch 1 oder 2, dadurch, daß zusätzliche Schaltungen charakterisiert sind mit Kavitation Wärmeerzeuger in Serie Grund vorgesehen, werden die Wärmeerzeuger als Venturirohren ausgebildet ist, und / oder Ventiltyp, und / oder als ein bewegbarer konischer Kavitatoren mit geschlitzten Nuten.
