Erfindung
Russische Föderation Patent RU2045715

HITZE UND GERÄT ZUR Heizflüssigkeiten

HITZE UND GERÄT ZUR Heizflüssigkeiten

Name des Erfinders: Yuri S. Potapov
Der Name des Patentinhabers: Yuri S. Potapov
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.04.26

Die Erfindung betrifft Technik Wärme kann direkt bei der Beheizung von Gebäuden, Fahrzeugen, Heizungswasser für den häuslichen und industriellen Einsatz, wie zum Vorwärmen zähem Erdöl Flüssigkeiten in Rohrleitungen verwendet werden, um die Rheologie, landwirtschaftliche Trocknung zu verbessern. Der erfindungsgemäße Wärmeerzeuger ein Gehäuse 2 mit einem zylindrischen Teil 1 mit mit einem Zyklon ausgestattet ist, die an der Stirnfläche des zylindrischen Teils des Gehäuses 2, dessen Basis verbunden ist, ist eine Bremseinrichtung 3, wobei die zylindrische Schale 2 eingestellt Boden 6, einen Zyklon 3. Bei der Bremseinrichtung gegenüber angeordnet mit einem Auslaß mit einem Auslaß 8 verbunden mit dem Zyklon über das Bypassrohr 9 in Verbindung steht, und die Verbindung mit einem Ende des Zyklons gegenüber dem zylindrischen Teil des Körpers 2 und koaxial zu dieser hergestellt. Die Bremsvorrichtung ist in zumindest zwei sich radial erstreckende Rippen an der zentralen Nabe angeordnet sind. Das Bypassrohr 9, unterhalb seiner Verbindungszone mit 1 Zykloneinrichtung 10. Das Verhältnis des Durchmessers des zylindrischen Teils des Gehäuses 2 zusätzliche Brems installiert und dem Auslaß der Einspritzdüse 13 ist gleich oder größer als 2. Bei einer Vorrichtung zum Erwärmen einer Flüssigkeit, die eine Wärmequelle enthält, fließen und Rohre Rückkehr des Gaspedals Bewegung Fluidpumpeneinrichtung 12 zu einer Seite des Kraftverstärkers Fluidbewegung gekoppelt an die Einspritzdüse angeschlossen ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Engineering aufzuheizen, insbesondere auf eine Vorrichtung zum Erhitzen einer Flüssigkeit und kann in Beheizung von Gebäuden, Fahrzeugen, Heizungswasser für den häuslichen und industriellen Gebrauch, landwirtschaftliche Trocknen verwendet werden. Ferner kann die Vorrichtung zum Erhitzen des Rohres direkt in viskosen Flüssigkeiten wie Öl verwendet werden , zur Verringerung der Viskosität und Verbesserung seiner rheologischen Eigenschaften.

Bekannte Vorrichtungen von Wärmepumpen, die die Änderung der physikalischen und mechanischen Parameter der Umgebung verwendet werden, insbesondere der Druck und das Volumen in thermische Energie erzeugen.

In den bekannten Vorrichtungen in solchen Dampf-Gemisch oder einer Flüssigkeit kann als das Medium verwendet werden. In diesen Vorrichtungen werden durch Variieren Druck und Flüssigkeit durch die thermische Energie erzeugt Geschwindigkeit, was die Kosten der Elektrizität zu reduzieren ermöglicht, Wärme zu erzeugen.

Die enge technische Entscheidung Prototyp angegeben Wärmepumpe, die Wärmeerzeuger Funktion des Arbeitsmediums durchführt, die flüssiges Wasser ist, mit einem Gehäuse in Form eines abgedichteten Kugelgefäß umfasst, mit Kompression des Mediums innerhalb des Gehäuses, Futter bietet darin ein Wärmetauscher Netzwerk Pumpe angeordnet mit dem Arbeitsmedium gefüllt und Reverse Heizkanal mit Absperrventilen ausgestattet und Wärmeverbraucher.

Der Hauptnachteil der Wärmepumpe ist sehr hohen Betriebsdruck im Körper entwickelt, die bis zu 1000 atm ist. Solche Parameter der Anlage stellen hohe Anforderungen an die Festigkeit von Körperteilen, Absperrventile und Rohrleitungen, was zu einer erhöhten Installationskosten arbeitet.

Darüber hinaus ist der Einsatz von Anlagen für den Hausbrand gefährlich wegen der hohen Betriebsdruck.

Das technische Problem der Erfindung ist die flüssige Wärmeversorgung, die die Anforderungen an Sicherheit, ohne die Verwendung von herkömmlichen Kühlmittel mit erheblichen Energieeinsparungen erfüllt.

Die Aufgabe wird dadurch ausgeführt, dass der Wärmeerzeuger als Zyklon ausgebildet einen Körper mit einem zylindrischen Abschnitt angebracht Fluidströmungsbeschleuniger aufweist, der an der Endfläche des zylindrischen Abschnitts des Gehäuses verbunden ist. An der Basis des zylinderförmigen Abschnitts gegenüber dem Zyklon wird die Bremsvorrichtung angebracht. Für die Bremseinrichtung in den zylindrischen Abschnitten ist mit dem unteren Auslaß mit einem Auslaß verbunden ist mit dem Zyklon über die Überlaufleitung festgelegt, wobei die Verbindung mit dem Ende des Zyklons gegenüber dem zylinderförmigen Gehäuseabschnitt ausgebildet ist und koaxial zu dieser. Die Bremsvorrichtung ist in zumindest zwei sich radial erstreckende Rippen an der zentralen Nabe angeordnet sind.

Die Bypass-Leitung unterhalb seiner Verbindungszone mit dem optionalen Zyklon Bremsvorrichtung.

Das Verhältnis des Durchmessers des zylindrischen Abschnitts des Gehäuses und dem Auslaß des Einspritzrohrs ist, gleich oder größer als 2 ist.

In einer Vorrichtung zum Auftragen eines flüssigen Erwärmen eines Wärmeerzeugers, eine Arbeitsnetz mit elektrischer Pumpe, die mit dem Körper des Wärmeerzeugers, einem Vor- und Rücklauf mit Absperrventile enthält, die die Beziehung mit der Wärmequelle-Wärmetauscher zu gewährleisten. Ein flüssiger Wärmeerzeuger Beschleunigers Bewegungen, die mit der Pumpe mittels Einspritzrohr an einer Seite des Verstärkerfluidbewegung verbunden. Der Auslaß der Einspritzdüse durch das Parallelogramm getragen.

Weil der Wärmeerzeuger Gehäuse in dem unteren Teil des Zyklons mit einem Arbeitsfluid unter Druck ausgestattet ist, wirkt tangential zu ihr, geht es durch die Spirale. Fluidbewegung erhält einen Wirbel Charakter, seine Geschwindigkeit erhöht, und es fällt in den zylindrischen Körperabschnitt, dessen Durchmesser um ein Mehrfaches des Durchmessers des Einspritzlochs, und dann die Bremseinrichtung. Diese Konstruktion reduziert die Ausführungsgeschwindigkeit des Gehäuses und dem Druckmedium, variiert daher in Übereinstimmung mit bekannten Gesetzen der Thermodynamik der flüssigen mechanische Energie dem Ziel, seine Temperatur zu erhöhen.

Die Erhöhung Fluiderwärmungseffizienz beiträgt zusätzliche Bremsvorrichtung in der Bypassleitung installiert ist. Der Druckabfall am Austritt der Bremseinrichtung in dem oberen Gehäuse durch die Gehäuseaustrittsöffnung Verhältnis des Überlaufrohrs und liefert heiße Vorherrschen über den kalten Fluidstrom. Verbesserung der Zuverlässigkeit der Vorrichtung als Bypassrohr dient Fluidumgehungs des Wärmeerzeugers Gehäuse zu dem Auslass in dem Fall der Okklusion des Auslasses die Bereitstellung und eine Fluiddruckstöße im System.

HITZE UND GERÄT ZUR Heizflüssigkeiten

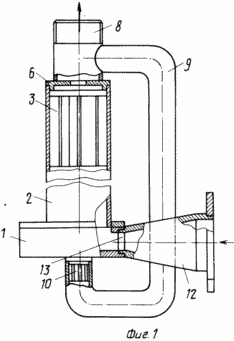

Figur 1 zeigt eine allgemeine Ansicht des Wärmeerzeugers.

Der Wärmeerzeuger umfaßt einen Flüssigkeitsbeschleuniger Bewegungen 1 Zyklon wird das Endglied Seite mit dem zylindrischen Teil des Gehäuses verbunden 2. Am unteren Teil des zylindrischen Gehäuses 2 gegenüber dem Zyklon 3 die Bremsvorrichtung installiert ist, mehrere Rippen 4, die eine zentrale Hülse fest mit dem zylindrischen Teil 5. Der Körper 2 der Bereitstellung 3 installiert Bremseinrichtung 6 mit dem Bodenauslass 7 eine Verbindung mit dem Auslaßrohr 8. letztere durch eine Umgehungsleitung 9 mit einem Zyklon 1 am Ende gegenüber dem zylindrischen Abschnitt des Gehäuses 2 und koaxial verbunden ist. Das Verhältnis des Durchmessers des Überlaufrohrs 7 mit dem Auslaß 6 ist in der Unterseite der Bereich von 1-2. Die Bypass-Leitung ist etwas niedriger Anschlussbereich mit 1 Zyklon installiert zusätzliche Bremsvorrichtung 10.

Vorrichtung zum Erhitzen von Flüssigkeiten eine Pumpe elektrisches Netz, umfassend 11 (Fig. 3), der mit dem Zyklon 1 durch die Einspritzdüse 12. Der Einlaß der Einspritzdüse 13 nicht kreisförmig ist. Sie kann beispielsweise in Form eines Parallelogramms Rechtecks. Der Auslass 8 verbunden ist mit der Wärmequelle Versorgungsleitung 14, die mit einem Absperrventil 15 und mit dem Wärmetauscher 16. Die Leitung 17 ist mit einer Pumpe 11 und über ein Rückschlagventil 18 mit der Versorgungsleitung 14. Die Rückströmung von Fluid aus dem Kühler 16 über eine Rücklaufleitung angeschlossen ist ausgestattet ist 19 Segment Leitung 14 und das Absperrventil 18 mit dem Wärmeerzeuger 2 verwendet, um das Fluid zu erwärmen und die Temperatur zu steuern, ist 17, Radiatoren 19 und 16 aus dem Kühler 16 durch Leitung 19 und Ventil 15 in die Leitung 14. Überschüssiges Fluid gespeist stoppen der umgekehrte Fluidströmung indirekt mit Rohrleitungssystem erhitzt verlassen durch die Leitung 17 zur Pumpe.

Das Gerät kann im automatischen Modus betrieben werden, der mit einem Temperatursensor mit einem Rückkopplungseinheit, die den Betrieb der Pumpe steuert, ausgestattet ist und stellt auf die Nachfrage nach Wärme (nicht gezeigt).

WORK-WÄRME-Einrichtung wie folgt

Wenn in die Pumpe eingebaut 11 durch den Fluideinspritzöffnung 12 unter dem Druck von 4-6 atm tritt die Bewegungen Beschleunigers Körperabschnitt Zyklons Flüssigkeit 1 eine spiralförmige Kontur aufweisen. Es wird die mechanische Energie des Fluids erhöht wird, und es fällt in den zylindrischen Abschnitt des Gehäuses 2. Die Einlassöffnung 13 der Einspritzdüse 12 in Form eines Parallelogramms gebildet ist, erhöht sich die Strömungskraft um die Reibung entlang der Wände des Zyklons und Strömungs fördert axiales Verdrehen. Der Durchmesser des zylindrischen Gehäuseabschnitts 2 ist deutlich größer als der Durchmesser des Einspritzeinlass 13 der Düse 12. In diesem Teil des Gehäuses gibt es eine abrupte Änderung in Flüssigkeitsdruck in der Umgebungstemperatur, die in Übereinstimmung mit den bekannten Gesetzen der Thermodynamik zu einer Veränderung führt. Bereits teilweise erhitzten Flüssigkeit selbst mit einer Zufuhr von kinetischer Energie tritt in die Bremsvorrichtung 3, die seine Geschwindigkeit und Druckänderungen verringert, was folglich zu einer weiteren Erhöhung der Flüssigkeitstemperatur führt. Am Ausgang der Bremsvorrichtung 3 des Körperwärmequellenfluid strömt durch die Austrittsöffnung 7 des unteren Körperabschnitts 6. Da der Durchmesser des unteren Auslasses mehrmals mit kleinerem Durchmesser Gehäuse 2 und kleiner als der Durchmesser der Überlaufleitung 9 wieder die kinetische Energie des Fluids zu ändern, wodurch die Heizeffizienz. Im Falle der Austrittsöffnung 7 oder hydraulische Druckstöße in dem System zu verstopfen, Flüssigkeit in die Bypass-Leitung 9 und in die Strömungsleitung 14 und Wärmetauscher 16 über den Auslaß 8. Zusatzbremseinrichtung 10 in der Bypassleitung 9 installiert gerichtet ist, erhöht die Effizienz der Heizflüssigkeit.

Im Einklang mit dem Geist der Erfindung war es gefertigten Prototyp der Probe läuft. Die Kreiselpumpe Installation 80-50-200 Marke CM verwendet wurde, die Menge an Wasser in dem System von 200 Liter, das Volumen von Wasser in einem 3 Liter-Strahler, ein Gehäuse Wärmeerzeuger Durchmesser von 140 mm. Die Temperatur des Wassers in einem kleinen Kreis am Austritt der Wärmequelle ist etwa 150 ° C bei einem Druck von 5,1 atm. Das Gerät wurde verwendet , 30 mittelgroße Räume 18-20 m 2 zu erwärmen. Der tatsächliche Stromverbrauch betrug 2,15 kW / h mit dem Automatik-Modus, in Höhe von 25% des Stromverbrauchs beträgt 80 l / h pro Zimmer. Die Geschwindigkeit des Erhitzens der Flüssigkeit in der Wärmequelle ist 1-2,5 ° C in 1 Minute.

Der Hauptvorteil des Wärmeerzeugers ist, dass es anstelle Generatoren von Wärme in den bestehenden Heizkessel zum Erhitzen von Wasser verwendet werden können, auf natürliche Kältemittel (fest, flüssig oder gasförmigen Brennstoffen) ausgeführt wird. Dies ermöglicht Ihnen, Kraftstoff zu sparen, Transportkosten zu senken, die Ökologie der Umwelt zu verbessern.

FORDERUNGEN

1. Der Wärmeerzeuger mit einem Gehäuse einen zylindrischen Abschnitt aufweist, dadurch gekennzeichnet, dass es mit einem flüssigen Beschleuniger Bewegung ausgestattet ist, als Zyklon ausgebildet, die an der Endfläche des zylindrischen Abschnitts des Gehäuses verbunden ist.

2. Teplonagrevatel nach Anspruch. 1, dadurch gekennzeichnet, daß die Basis seines zylindrischen Teils entgegengesetzt zu dem Zyklon, wobei die Bremsvorrichtung angebracht ist.

Wärmeerzeuger nach Anspruch 3 2, dadurch gekennzeichnet, dass eine Bremseinrichtung für die untere Zylinderschale mit dem Auslass gesetzt ist, mit einem Auslass soobschabschimsya.

Wärmeerzeuger nach Anspruch 4 3, dadurch gekennzeichnet, daß der Auslaß in den Zyklon über das Überlaufrohr verbunden ist, wobei die Verbindung am Ende des Zyklonkörpers gemacht wird, den zylindrischen Abschnitt gegenüberliegen und koaxial zu dieser.

5. Die Wärmequelle nach einem der Ansprüche. Am 4. Februar, dadurch gekennzeichnet, dass die Bremseinrichtung in zumindest zwei sich radial erstreckende Rippen an der zentralen Nabe angeordnet ist.

Wärmeerzeuger nach 6. 4 oder 5, dadurch gekennzeichnet, daß in der Bypassleitung, dadurch gekennzeichnet nach seiner Verbindungszone mit dem optionalen Zyklons Bremsvorrichtung.

7. Wärmequelle nach einem der Ansprüche. 1 bis 6, dadurch gekennzeichnet, daß das Verhältnis des Durchmessers des zylindrischen Abschnitts des Gehäuses und dem Auslaß des Einspritzrohrs ist, gleich oder größer als 2 ist.

8. Vorrichtung zur Herstellung einer Flüssigkeit erhitzt wird, umfassend eine Wärmequelle, eine Arbeits Netzwerk elektropripodom Pumpe, mit dem Körper des Wärmeerzeugers verbunden ist, der Vor- und Rücklaufleitungen mit Ventilen mit der Wärmequelle-Wärmetauscher Bereitstellen Beziehung zaparno, wobei die Wärmequelle, einen Beschleuniger Fluidbewegung aufweist, mit der Pumpe verbunden, durch Einspritzrohr an einer Seite des Verstärkerfluidbewegung verbunden.

9. Vorrichtung nach Anspruch. 8, dadurch gekennzeichnet, daß der Auslaß der Einspritzdüse durch das Parallelogramm getragen.
