Russische Föderation Patent RU2030127

HAUSHALTSGERÄT HEIZUNG

Name des Erfinders: Peter A. Bykov; Oleg Bykov; Pershin Evgenia Petrowna
Der Name des Patentinhabers: Peter A. Bykov; Oleg Bykov; Pershin Evgenia Petrowna
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.09.17

Zusammenfassung der Erfindung umfaßt eine Heizeinrichtung mit einer Induktionsspule außerhalb des Jochs und des inneren Jochs, die innerhalb des beheizten Elements montiert ist, in Form von verschiedenen Modifikationen der Geräte ausgeführt werden.

BESCHREIBUNG DER ERFINDUNG

Diese Erfindung bezieht sich auf Haushaltsgeräte und insbesondere auf Geräte zum Kochen Raumheizung und Löten Bügeln von Kleidungsstücken.

Bekannte Elektroherd "Neva-110", bestehend aus einem Gehäuse, einem thermoelektrischen Heizer Bimetall - Controller und Netzkabel mit Stecker [1]. Der Nachteil dieser Kochstelle ist, dass es eine kurze Lebensdauer hat aufgrund Bimetall Leistungsregler der Kontakte zu verbrennen. Fliesen erfordern eine ständige Überwachung, wenn sie im Netz (notwendig, periodisch hinzufügen und verringern die Leistung an und aus Ziegel nach dem Kochen) enthalten ist, es erlaubt keine Temperatur einstellen und es für eine vorbestimmte Zeit konstant gehalten wird. Thermoelektrische Heizelement ausfällt schnell aufgrund von Oxidation und Burnout Spirale aus Nichrome und erhitzt auf eine hohe Temperatur. Tile ist nicht geeignet für eine effiziente Raumheizung, Heizung und Lötkolben Löten gewünschte Temperatur der Bereitstellung von Produkten und Kleidung bei einer konstanten Temperatur bügeln.

Analyse - Analoga zeigt , dass die nächste technische Lösung für die vorgeschlagene Umleitung und ein Haus Heizvorrichtung vorgestellten Ständer und ein Heizelement enthält , und erwärmen das Objekt [2].

Ein Nachteil des Prototyps Vorrichtung ist , dass es eine geringe Gebrauchseigenschaften und niedrigen Ausnutzungsgrad über die Zeit aufweist.

Die Erfindung bezweckt , die Gebrauchseigenschaften der Vorrichtung zu erweitern und den Ausnutzungsgrad über die Zeit erhöhen.

Diese Aufgabe wird dadurch gelöst, daß das Heizelement als eine Induktionsspule mit den inneren und äußeren Magnetkerne, mit einer Induktionsspule zu externen Magnetkreise auf einem Ständer und dem inneren Magnetkern installiert ausgebildet ist - in das Objekt zu erwärmen; der innere Magnetkern in dem Gegenstand von Wärme ist für eine vertikale Bewegung angebracht ist und mit einem Verschiebeantrieb in der Form eines Bimetall - Platte oder eine Kammer mit einem Material mit einem hohen Wärmeausdehnungskoeffizienten (beispielsweise Gallium, mit einem Wärmeausdehnungskoeffizienten von 124 x 10 -6 Grad -1 bei einer Temperatur von etwa 339 K oder Phosphor gefüllt ist einen CTE von 125 × 10 -6 Grad -1 bei einer Temperatur von 273 bis 313 K.

Induktionsspule externen Magnetkreisen montiert für eine vertikale Bewegung relativ zu der Basis und mit einem Verschiebeantrieb versehen.

Halter mit einem Tisch versehen montiert für eine vertikale Bewegung, eine Luftkammer und eine Spitze oder mit einem Gebläse;

Der Gegenstand der Heizung ist in Form von Geschirr unterstützt Formplatten, umreift miteinander durch Schrauben, Platten beweglich gelagert zwischen einer gefederten Joch Justierschraube und auf der oberen Stützplatte befestigt Verschiebeantriebe und der magnetischen Induktionsspule;

Erhitzen des Objekts kann als Lötkolben gebildet werden, bestehend aus einem Körper mit einem mit Gewinde versehenen inneren Ende und einem Gewindeloch, einer Griffmutter auf dem Gewindeende des Körpers eingeschraubt ist, die Arbeitsstange in die Gewindebohrung des Körpers eingeschraubt ist, und magnitoprivodom angetriebene Bewegung der Bimetallplatten.

Der Gegenstand der Heizung in Form von Eisen ist, das aus der Sohle, der Magnetkern einen Hohlraum aufweist, und Schneckenantrieb bewegt einzustellen.

Die Objekte des Erhitzens auf Oberflächen von Bauteilen mit den Magnetkernen, beschichtet mit einer hohen Wärmeleitfähigkeit (beispielsweise Diamantbeschichtung) in Kontakt bringen.

Von Haushaltsheizgeräten. Russische Föderation Patent RU2030127

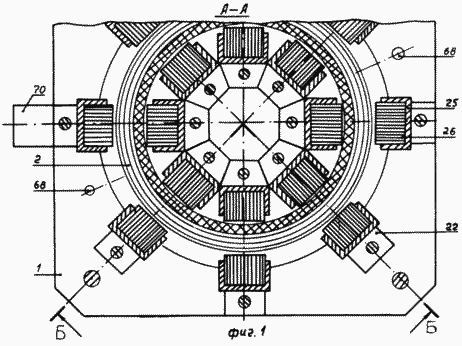

Fig. 1 zeigt ein Haus Heizung, Schnitt AA

Von Haushaltsheizgeräten. Russische Föderation Patent RU2030127

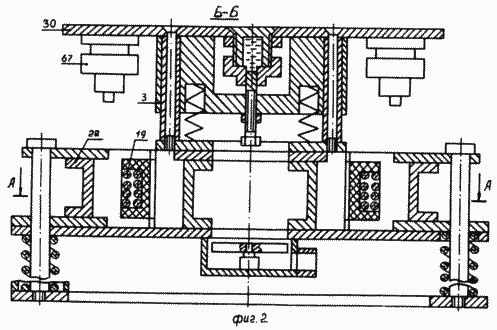

Fig. 2 - ein Gerät mit einem Träger unter der Schale, den Schnitt BB

Von Haushaltsheizgeräten. Russische Föderation Patent RU2030127

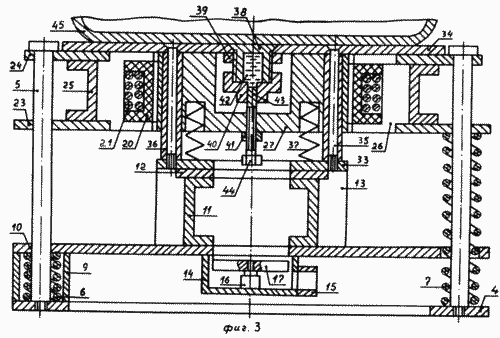

Fig. 3 - ein Gerät mit einem Träger und Utensilien auf einem vertikalen Abschnitt des Trägers eingestellt

Von Haushaltsheizgeräten. Russische Föderation Patent RU2030127

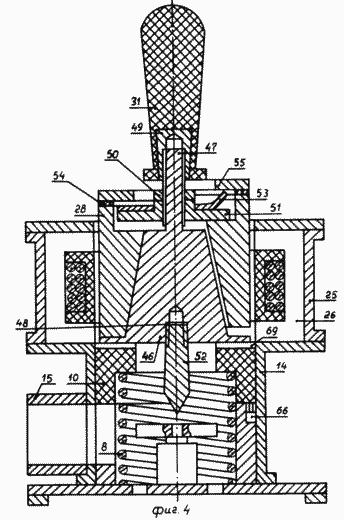

Fig. 4 - die Vorrichtung mit einem Lötkolben befestigt ist, einem vertikalen Abschnitt (mit einer feststehenden Einheit
Spule und äußeren Magnetkerne), die links - der Lötkolben kalt rechts - warm Lötkolben

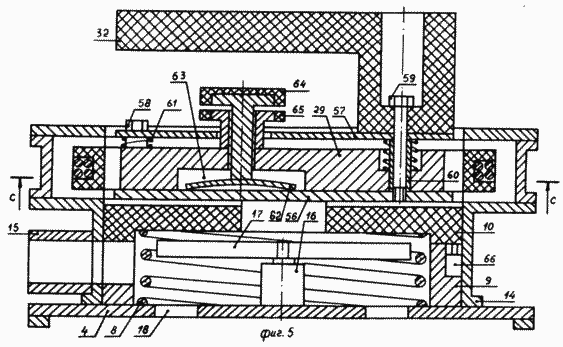

Fig. 5 - ein Gerät mit einem Eisen (Einheit mit festen externen Spule und Magnetkreise) einen Vertikalschnitt montiert

Fig. 6 - zeigt ein Bügeleisen, einen Schnitt entlang C-C in Fig. 5

Fig. 7 - Verschiebung treiben die Induktionsspule, oder der Timer mit dem Antrieb, die vertikale Größe

Hausheizungsvorrichtung besteht aus einem Gestell 1, das Heizelement 2 und 3. Standheizung Objekt 1 durch eine Basis gebildet wird, 4, 5 Spalten, Federn 6-8, das Drucklager 9, Tabelle 10, die Klammern 11, die Scheibe 12, die Platten 13 des Transformators Eisen, Kamera 14 mit einem Luftspitze 15, um den Elektromotor 16 mit dem Lüfterrad 17. Die Basis 4 weist Löcher 18. Das Heizelement 2 weist eine 19 Induktionsspule durch den Rahmen 20 gebildet und ein Draht 21 gewickelt auf dem Rahmen 20 sind die Außenkerne 22 durch die Flansche 23 gebildet, 24, die Arme 25, 26 der Platten und inneren Transformatoreisenkerne 27 -29. Da die Erwärmung des Objektträgers 30 dienen Gerichte oder einem Lötkolben oder Eisen 32.

Der Träger 30 besteht aus einer Platte 33, 34, Schrauben 35, Buchsen 36, Joch 27, Schraubenfedern 37, die Kammer 38, Muttern 39-41, ein Material 42 mit einem hohen thermischen Ausdehnungskoeffizienten des Schiebers 43 und die Einstellschraube 44 die Stütze 30 auf dem Geschirr installiert ist 45 .

Löten besteht aus einem Körper 46 mit einem Gewindeende 47 und mit Innengewinde versehenen Bohrung 48, Griff 31, 49-51 Muttern aufgeschraubt auf dem Gewindeende 47 Gehäuse 46 der Arbeitsstange 52 mit Gewinde in eine Gewindebohrung 48 der Gehäuse 46 und das Joch 28 bewegt, um den Aktuator in ein Bimetallplatten 53. In dem Magnetkreis 28 befestigt wärmedämmenden Platte 54 und dem Flansch 55.

Eisen-32 umfasst eine Sohle 56, ein Gehäuse 57, Schrauben 58, 59, Buchsen 60, Feder 61, Bimetallstreifen 62 mit dem Hohlraum 29, das Joch 63, die Stellschraube 64, Mutter 65 und Griff. Wärme-Hausgerät mit Kommutierung bereitgestellt 66 in der Kammer 14 installiert schaltet, Bewegen der Aktuator 67 an der Platte 34 angebracht (Fig. 1 zeigt den Flansch 23 Sitz 68 berührt 67 fahren). Auf dem Tisch 10, der mit radialen Nuten 69 (ähnlich zu den Rillen auf der Platte 34 ausgebildet, aber nicht gezeigt). Auf dem Flansch 23 wird der Zeitgeber 70 festgelegt, während die Platte 34 - Start Timer 70. Der Auslöser Stellantrieb Timer 70 einer Kammer 38, Muttern 39, 40, einen Schieber 43, Feder 71, Bimetall-Führungen 72 und 73 Platten besteht. Die Antriebsbewegung 67 der Induktionsspule 19 ist ähnlich wie bei der Antriebsbewegung des Magnetpols 27 in 30 Schalen (45 fig.2,3) konfiguriert. Heizungs Objekte 30-32 kann mit einem Thermometer (nicht gezeigt).

Tabelle 10 besteht aus Metall (Fig. 2,3) oder Keramik (fig.4,5). Artikel 11, 25, 35, 36, 58,59,60 sind aus nichtmagnetischem Material, wie rostfreiem Stahl. Der Rahmen 20 ist aus Glas oder Keramik. Draht 21 ist aus Aluminium und einem Oxidfilm beschichteten Al 2 O 3. Artikel 43, 44, 64 sind aus einem Material mit geringer Wärmeleitfähigkeit, wie beispielsweise Titanlegierung, und die Teile 34, 46, 51, 52, 56 - aus einem Material mit hoher Wärmeleitfähigkeit, wie Kupfer-Legierung oder Aluminium-Basis. Auf den Oberflächen der Teile 34, 46, 51, 52, 56 mit einer hohen Wärmeleitfähigkeit, wie beispielsweise Diamantbeschichtung durch Elektroplattieren abgeschieden beschichtet. Zur Versorgung der Induktionsspule 19, vorzugsweise einen elektrischen Strom von Industriefrequenz (50 Hz). In den ersten (kalten) Zustand Bimetallplatten 53, 56, 73 direkt der Magnetkern 27 gegen die Platte gedrückt wird, 34, der Magnetkern 28 - mit dem Gehäuse 46 und dem Magnetkern 29 - 56 an der Sohle.

Wärme-Hausgerät mit einem Tisch 10 versehen mit Elementen 11-13 arbeitet wie folgt. In der Ausgangsstellung unter der Wirkung der Federn 6, Tabelle 10 ist in seiner oberen Position (Figur 2), die Platte 13 des Transformators Eisen gegenüber der Induktionsspule 19 angeordnet, wenn der Stecker in der elektrischen Vorrichtung durch die Spule 19 ein Strom fließt. Wenn die Platten 13 in der Spule 19, dessen elektrischer Widerstand groß ist (aufgrund der großen Induktanz) angeordnet ist, und der Stromverbrauch und minimale Spulenleistung. Bei 12 auf dem Plattenteller befestigt ist, 30, 10 Träger 10 der Tisch bleibt in der oberen Position. Wenn auf einem Träger 30 montiert Gerichte mit 45 bereitet 10 Lebensmittel-Tabelle durch das Gewicht der Speisen abgesenkt wird, wird die Feder 6 zusammengedrückt wird, die Tabelle 10 betrifft die Schubhülsen (Abb. 3). Zusammen mit dem Tisch 10 der Platte 13 Transformators Eisen weggelassen werden, die den elektrischen Widerstand der Spule 19 (durch Verringerung seines elektrischen induktiv), eine Erhöhung der Stromaufnahme und der Vorrichtung (19 Spule) Leistung reduziert. Nachdem die Gerichte 45 auf einem Träger 30 Satz Timer 70 in der gewünschten Zeitverzögerung zu installieren.

Sobald der Magnetkern 27 innerhalb der Spule 19 (Figur 3), induziert sie Wirbelströme und magnetische Kern 27 wird erwärmt. Wärme wird von der Jochplatte 34 von der Platte übertragen wird - an der Pfanne 45 und dem Nahrungsmittelkammer 38 mit dem Material 42. Wenn das Material 42 erwärmt und dehnt sich das letztere bei einer bestimmten Temperatur, die 44 bis die Schraube eingestellt wird, das Material 42 wirkt über einen Stößel 43 und 44 einschrauben der Magnetkern 27 an, verdichtet diese die Feder 37 und der Magnetkern 27 ist zwischen dem Joch 27 und der Platte 34 ein Spalt (Wert erreicht 2 mm) weggelassen. Wärmeleitfähigkeit von Luft in dem Spalt, die Wärmeleitfähigkeit ist viel niedriger Teile 27 und 34. Die Wärme 27 der Magnetplatte versenken 34 stark reduziert bzw. nahezu vollständig beendet, sondern führt eine im wesentlichen konstante Temperatur, bei der Platte 34 und dem Boden 45 der Schale zu erhalten, mit der Nahrung zubereitet. Die Temperatur des Magnetkreises 27 weiter zu erhöhen.

Bei der Heizplatte 34 erhitzt durch die Induktionsspule Aktoren die Abzugbetätiger 19 und einen Timer bewegen 70. Wenn die Heizwendel 38 (Fig. 7) sind Heizplatte 73. Die Platten 72 und 73 gebogen sind, 43 der Schieber abgesenkt wird, die die Feder 71 und den Kolben 43 liegt an dem Flansch 23 Feder 7 nach unten drückt und der Flansch 23 mit einer Induktionsspule 19 auf ihm angebracht ist und den äußeren Platten 13, 22. die Magnetkerne des Transformators sind Eisen wieder innerhalb der Spule 19, und dies erhöht den elektrischen Widerstand der Spulen (aufgrund des Wachstums induktiven elektrischen) Stromreduzierung Spule 19 und den Stromverbrauch. Dies reduziert die Erwärmung des Magnetkreises 27.

Wenn erhitzt, auf das Laufwerk startet seine Timer 70 und der Schieber 43 ist mit einem Timer 70 Betrieb gesenkt. Wenn die Zeit früher Belichtung Timer 70 gesetzt de-erregt die Spule 19 (die Zeitschaltuhr ist nicht gezeigt). Nach dem Abschalten der Kochzeitschaltuhr, während weiterhin aufgrund der Wärmeabgabe von der Magnetplatte 27 bis 34 (zum Ausrichten ihrer Temperatur) ab.

Wenn nach in einer offenen Schale Kochen (Lebensmittel bei einer Temperatur von 100 ° C gekocht) ist notwendig , die Lebensmittel in einem Druckkocher zum Kochen (das Essen wird bei 105 ° C gekocht), wobei der Träger 30 attenuate (versponnen), 41 die Mutter gedreht (Verdrehen) die Schraube 44 in einem bestimmten Winkel und wieder Anziehen der Mutter 41. das Lager 30 wird dann auf einen Druckkocher montiert und gekochtes Essen bereitet Essen bei einem Druck über dem atmosphärischen und eine Temperatur von über 100 ° C in den Übergang in einem offenen Topf zum Kochen Sie die Schraube 44 wieder neu einzustellen.

Das Gerät kann für die Heizung (Heizung) Raum genutzt werden. Dazu gehören der Elektromotor 16 oder 15 auf der Spitze eines Luftschlauch aus dem Staubsauger befestigt ist und schließen diese. Das Flügelrad 17 oder der Motor 16 treibt den Luftreiniger, der 27 Magnetkern bläst (28 oder 29) und die erhitzte Luft abgeführt wird, durch die radiale 10 bzw. 69 der Tischplatte Nuten 34 im Raum (das Gerät als Heizelement verwendet wird).

Falls erforderlich, löten Produkte auf dem Tisch 10 trägt einen Satz Löten (Fig. 4). Betrachten wir die Arbeitsweise der Vorrichtung mit einem Gestell 1, an dem die Induktionsspule 19 außerhalb der Magnetkerne 22 sind stationär und dem Tisch 10 aus Keramik hergestellt ist, unter dem Tisch Weiche angeordnet ist 66. Wenn der Lötkolben auf dem Tisch letzten 10 abgesenkt wird, Zusammendrücken der Feder 8, und drückt die Spur Schalter 66, welche Energie an die Induktionsspule 19 mit dem durch~~POS=TRUNC von Strom durch die Induktionsspule 19 in den Magnetkern stellt 28 induziert Wirbelströme, und es wird erwärmt. Während der Lötkolben kalt ist, der Magnetkern 28 in der abgesenkten Position befindet, zwischen diesem und der Gehäusespalt 46 nicht vorhanden ist (Fig. 4, die linke Seite des Lötkolbens). 28 von dem Magnetkern erwärmt Gehäuse 46 und die letzte Wärme auf die Mutter übertragen wird, 51 ist die Betätigungsstange 52 und der Bimetallstreifen 53. Wenn Heizplatte 53 bei einer bestimmten Temperatur gebogen sind, die Stellmutter 51, sie liegen an der Flansch 55 und mit weiterem Erwärmen und Biegen Platte 53 relativ angehoben zu der Stange 28, das Joch 46 zwischen dem Joch 28 und dem Gehäuse 46 ist ein Spalt ausgebildet, der von dem Joch 28 mit dem Gehäuse in der Wärmeübertragung zu einem starken Rückgang führt 46. Dadurch kann der Magnetkern 28 erwärmt wird, auf eine beliebige Temperatur und Heizungsgehäuse 46 auf die gewünschte Temperatur, und dann eine konstante Temperatur der Stange 46 während der Lötzeit aufweisen. Wenn die Arbeitsstange 52 auf die gewünschte Temperatur des Lötkolbens erhitzt Gerüsts 1 nimmt ab, während der Tisch 10 durch die Feder angehoben wird, 8 und die Kontaktbahn Schalter 66 öffnet die Schaltung und die Leistungsspule 19 angehalten wird.

Wenn Produkt Verlöten von der intensiven Hitze der Stange 52 und der Stange 52 entfernt ist, wird Wärme aus dem 46. 46 sind durch Kühlen der Mutter 51 und der Bimetallplatte 53, abgekühlte In dem Gehäuse Gehäuse übertragen, die die Biege resultierende abnimmt Tropfen 28 und der Magnetkern reduziert oder die Lücke zwischen den Teilen eliminiert 28 und 46 . Dies erhöht die Wärmeabfuhr aus dem Joch 28 mit dem Gehäuse 46 in diesem Gehäuse 46 und die Stange 52 eine konstante Temperatur für einige Zeit beizubehalten. Falls erforderlich, um die Temperatur von 46 Körper verändern lösen Sie die Mutter 50 wird die Mutter 51 gedreht und wieder ziehen Sie die Mutter 50.

Falls erforderlich, Bügeln der Wäsche oder Gewebe auf dem Tisch stehen 1 Satz 10 Eisen 32 (5). In dieser Tabelle 10 abgesenkt 19 die Feder 8 und schließt die Schaltkontakte die Spur 66, die Induktionsspule mit Strom in dem Magnetkern 29 Wirbelströme induziert, zugeführt zu komprimieren und es wird erwärmt. Während der Eisen kalt ist, liegt der Magnetkern 29 auf dem Boden 56, wobei der Bimetallstreifen 62 gerade ist. Bei Erwärmung ist die magnetische 29 schnelle Erwärmung der Sohle 56, wie zwischen dem Joch 29 und der Sohle 56 keine Lücke. Beim Aufheizen Sohle 56 erwärmt und die Platte eine bestimmte Temperatur Platte 62 betrifft die Einstellung 64 Schraube, und weiter, 62. verbiegt Bei Erreichen beginnt er die Schraube 64 in Bezug auf die Sohle 56. 64 ist in das Joch 29 geschraubt Schraube zu erhöhen, die Schraube 64 während der relativen Anheben an der Sohle 56 liegend und eine Magnetschaltung 29, die die Feder 61 zwischen dem Joch komprimiert 2 und die Sohle 56 ist ein Spalt gebildet, in dem die Wärmeleitfähigkeit von Luft viel geringer ist als die Wärmeleitfähigkeit der Teile 29 und 56. Dies ermöglicht es, die Hitze des Eisenjoch 29, 32 auf eine beliebige Temperatur, und die Sohle 56 nur auf eine vorbestimmte Temperatur und halten dann eine im wesentlichen konstante Temperatur der Sohle 56 zu allen Zeiten während des Bügelns. Beim Erhitzen, 29 die Sohle 56 des Bügeleisens 32 mit der Bügeltemperatur und des Jochs auf eine Temperatur höher als die Temperatur des Bügel, das Eisen 32 von dem Träger 1 entfernt wird, der Tisch 10 durch die Feder 8 und der Kontaktbahn Schalter ausgelöst wird 66 öffnet den elektrischen Ofen und entregt Spule 19. intensive Hitze Bügel von der Sohle 56 entfernt wird, wenn die Sohle 56 durch die Kühlung gekühlt wird gleichgerichtet und Bimetallstreifen 62 ergibt 29 des Jochs in Senken, zu reduzieren oder die Lücke zwischen den Teilen 29 und 56 eliminiert dies erhöht die Wärmesenke 29 an die magnetischen Sohlen 56, wobei die Sohle 56 eine konstante Temperatur für einige Zeit beibehält. Falls erforderlich, ändern Sie die Temperatur der Sohlenplatte 56 lösen Sie die Mutter 65, die Schraube 64 gedreht wird und wieder ziehen Sie die Mutter 65.

Es ergibt sich aus dem Vorstehenden, dass die beanspruchte Vorrichtung ermöglicht es Ihnen, Lebensmittel, Löten Produkte und gebügelte Kleidung fast bei einer konstanten Temperatur herzustellen. Dies verhindert, dass die Flüssigkeit trocken kocht das Essen intensiv vorbereitet (in Form von Schaum über den Rand der Gläser fließt, wie kochende Milch), Produkte einfacher Löten und eine verbesserte Qualität des Lötens, sondern auch verhindert Schäden (Burn-out) von Kleidung und eine verbesserte Leistung bei der Kleidung bügeln. Objekte Wärme kann auf jede gewünschte Temperatur schnell nachstellen.

Bei der beanspruchten Vorrichtung der Draht 21 von der Spule 19 wird auf eine niedrige Temperatur. Der Oxidfilm von Al 2 O 3 wird auf der Oberfläche des Drahtes aufgebracht, Oxidation des Drahtes zu verhindern. Dies erhöht die Haltbarkeit des Heizelements (so dass es praktisch unbegrenzt). Laufen ohne Thermostat Kontaktschalter macht, ist dieser Thermostat zuverlässiger und langlebiger (praktisch ewig) in der Arbeit, da die Pole Kontakte, früher oder später zu verbrennen und scheitern. Umsetzung des Thermostaten in Form einer Bimetallplatte (en) - die einfachste Lösung, aber mit einer großen Anzahl von Zyklen in der Biegeplatte Bimetall akkumulierten Ermüdungsbeanspruchung und zerstört Bimetall (dies tritt auf, wenn die Anzahl der Biegezyklen, bis die Anzahl der Schließkontakte vor dem Brennen überschreiten). Darstellende termoreguyatora als 38-44 Teile dieses Thermostat macht, ist fast ewig, da es nichts müde oder zu verbrennen ist, das Verhältnis des Innendurchmessers der Kammer zu ändern 38 mit dem Durchmesser des Schiebers 43 ermöglicht es Ihnen, den Verlauf des Schiebers zu ändern 43. Die Verwendung des Materials 42 mit einem hohen thermischen Ausdehnungskoeffizienten kann der Hub des Schiebers erhöhen 43 mit einem Minimum an Material 42. die Möglichkeit, eine im wesentlichen konstante Temperatur des Instruments und Regelung der Temperatur der Einrichtung, und erhöhen erhöhen die Lebensdauer des Gerätes Gebrauchseigenschaften des Gerätes und erhöhen zum Zeitpunkt seiner Nutzungsrate (die beanspruchte Vorrichtung, die traditionellen Instrumente ersetzen: Elektroherd, electrosolderers, elektrische Bügeleisen und Elektromontage ).

Betrachten wir die Realität der Umsetzung von technischen Lösungen für die Eisen. Gewicht (G) im Handel erhältlich Eisen beträgt 1,2 kg, und der durchschnittliche Stromverbrauch (P) ausgegeben Bügeln, 500 Watt. Mit einer durchschnittlichen Temperatur von t o Bügeln = 150 ° C, Heizung von magnetischen und t 1 = 450 ° C und Wärmekapazität von Eisenkern C = 500 J / kg · ° die kontinuierliche Bügeln

Wenn die Spulenleistung von 1 kW magnetischen Eisen auf 450 ° C erhitzt dauert 2,5 Minuten. Wenn benötigen Frist Minuten Dauerbügelzeit, das Gewicht des Eisens deutlich reduziert werden können (fast 2-mal). Wenn die Induktionsspule Leistung von 1 kW während der magnetischen Eisen auf 450 ° C erhitzt wird , auf 1,5 Minuten verkürzt. Diese Berechnung zeigt, dass das Eisen des beanspruchten Design eine viel bessere Leistung im Vergleich zu handelsüblichen Eisen (Eisen zu jeder Zeit während des Bügelns ein einfacheres ist in Design, fast ewig, es können Sie einstellen, jede Temperatur und halten es haben wird, es an die Arbeit bequemer ist, weil es Dienst nicht Kabel liefern, zu stören, schafft es keine Störungen durch die Arbeit der Kontakt Thermostate. Alle oben auf dem Lötkolben gilt.

Beschichten der Oberfläche der Teile 34, 46, 51,52,56 Beschichtung mit hoher Wärmeleitfähigkeit, wie beispielsweise Diamantbeschichtung eine Wärmeleitfähigkeit von 545 W / m · K bei etwa T = 293 K verbessert die Wärme von einem Teil zum anderen aufweist. Zusätzlich zur verbesserten Wärmeableitung verhindert die Diamantbeschichtung Kratzer und Kerben an den Einzelheiten der Vorrichtung und Einstellen Schraubverbindungen.

FORDERUNGEN

  1. HEATING DEVICE für den Haushalt einen Ständer und erwärmt durch die Heizelemente umfasst, dadurch gekennzeichnet, daß das Heizelement als eine Induktionsspule mit den äußeren und inneren Magnetkreisen ausgelegt ist, wobei die externe Induktionsspule auf dem Ständer durch die Magnetkerne und der inneren Magnetkern montiert ist , - in einem beheizten Element.

  2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass die externe Spule und inneren Magnetkreise magnetisch für eine vertikale Bewegung angebracht ist und mit einem Verschiebeantrieb Kammern mit einem Material mit einem hohen thermischen Ausdehnungskoeffizienten, beispielsweise Gallium oder Phosphor gefüllt ist.

  3. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass der Ständer versehen ist mit einem Tisch für eine vertikale Bewegung angebracht ist und mit einer Luftkammer und einem Gebläse Spitze.

  4. Vorrichtung nach den Ansprüchen 1-3, dadurch gekennzeichnet, daß das erhitzte Element ein Sockel einer Reihe von Geschirrplatten, umreift zusammen durch Schrauben, wobei das innere magnetische verstellbar Feder Justierschraube geladen zwischen den Platten angebracht ist.

  5. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß das erhitzte Element ein Lötkolben ist ein Gehäuse mit einem Gewindeende und dem Innengewindeloch aufweist, wobei die Griffmutter auf das Gewindeende des Körpers eingeschraubt ist, die Arbeitsstange in das Gehäuse eingeschraubt und bewegt mit Magnetantrieb, in Form von bimetallischen Platten hergestellt.

  6. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß das erhitzte Element ein Eisen eine Sohle aufweist, einen inneren magnetischen Leiter, die mit einem Hohlraum mit einer Stellschraube und einer Schraubenmutter, und einem Verschiebeantrieb in Form einer bimetallischen Platte.

  7. Vorrichtung nach den Ansprüchen 4-6, dadurch gekennzeichnet, daß auf den Oberflächen der erhitzten Elemente in Kontakt mit Magnetkernen, beschichtet mit einer hohen Wärmeleitfähigkeit, wie beispielsweise Diamant.
