Erfindung
Russische Föderation Patent RU2166155
HYDRODYNAMISCHE HEAT
Name des Erfinders:. Kirilenko VN; Brule SO
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "INTERBIZNESPROEKT"
Adresse für die Korrespondenz:
Startdatum des Patents: 1999.04.21
Die Erfindung ist für die Verwendung in dem Energiesektor als Quelle der Beheizung, sondern auch für eine Intensivierung der hydrodynamischen Vorgänge in dispersen Systemen und Kavitation Sterilisierung von flüssigen Medien. Bei dem beschriebenen Wärmeerzeuger Ausbreitungsgeschwindigkeit Kavitation Prozessstrom Fluid erreicht er in sich konisch verjüngende koaxiale, entgegengesetzt gerichtete Düsen auf die Rate von 30 bis 40 m / s, Verdrillen Strahl und eine Abnahme des Drucks in dem Auslaßabschnitt der Düse unter dem Druck der Verdampfung bei einer Temperatur von Flüssigkeit behandelt, durch eine Verdrehung zu beachten Auslass Spritzdüse Diffusor und Bremstrommeln an ihren entgegengesetzten Wechselwirkung. Die Wechselwirkung des Strahlstroms im Bereich von 90 ° und die sich verjüngende Verbindungsringebene gesetzt ist an den Resonator angelegt, wo der Flüssigkeitsstrom weiter Beschallung, Wärme und diente zum Verbraucher. Die Vorrichtung ist leicht, kompakt, hohe Zuverlässigkeit aufgrund der Abwesenheit von beweglichen Teilen, Leichtigkeit der Herstellung.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft ein Antriebsstofffluid - Heizung und hydrodynamischen zur Intensivierung der technologischen Prozesse in dispersen Systemen und Sterilisationsflüssigkeiten.
Bekannte hydrodynamischen Wärmeerzeuger (Patent RU 2054604 C1) enthält eine Reihe von durchgängig Betrieb in einem Fall angeordnet Kreiselpumpen, es ist ein hydrodynamischen Emitter von Ultraschall, auf dem Prinzip des Ultraschallhorns arbeiten. Der Ultraschallwandler ist koaxial beweglichen und stationären perforierten Ring. Die Wärmequelle liefert die Wärmeerzeugung von über Energieverbrauch mehrmals zu fahren. Der Nachteil ist die Komplexität der Vorrichtungsherstellung, hohe Kosten und eine erhöhte Kavitationserosion von Teilen des Wärmeerzeugers.
Die nächstgelegene technische Lösung der Quelle vorgeschlagen Wärme eine Wärmequelle der Strahlwirkung (RU 2.096.694). Der Wärmeerzeuger umfasst koaxial Einlaßdüse angebracht ist und den Auslass, die Kamera Mischen von heißen und kalten Ströme, torusförmige Hohlraum (Heizraum).
Der Nachteil dieser Konstruktion ist die geringe Effizienz der Umwandlung von kinetischer Energie des Flüssigkeitsstrahls zu erwärmen, wie ein Teil der Strömung der ankommenden Fluiddurchgänge verläuft resonant Heizkammer, der andere Teil, mindestens 50% in die Heizkammer zugeführt wird, und nach dem Erhitzen mit Gleichstrom Quellwasser gemischt und an den Verbraucher geliefert.
Das Ziel der vorgeschlagenen Konstruktion ist die Fluidströmungsrate Umwandlung mechanischer Energie in Wärme zu erhöhen , indem die Kavitation Strömungsgeschwindigkeit bewegt.
Diese Aufgabe wird , dass der hydrodynamischen Wärmeerzeuger mit einem Gehäuse, Einlaufdüse, einem Auslaß von erwärmter Fluidkammer erreicht in Bremsflüssigkeitsstrahlen und eine Resonanzkammer zu der ringförmigen Öffnung verbunden ist , an dem Ausgang der Eingangsdüsen installiert mit zusätzlichen Eintrittsdüse und Diffusordüsen vorgesehen, sind diese koaxial zu zueinander sind, wird eine ringförmige Öffnung als sich verjüngende und vorbei an der Grenzfläche mit der Resonanzkammer verlaufenden Schlitz und einen beheizten Flüssigkeitsauslaß mit dem Resonanzraum verbunden ausgelegt.
 |

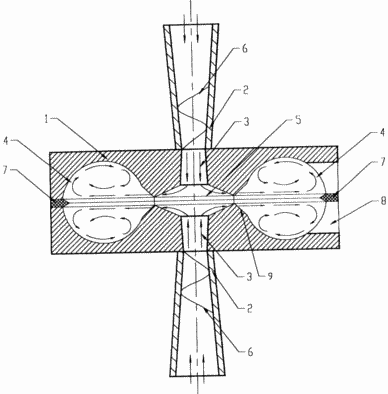

Die Figur zeigt einen Abschnitt des hydrodynamischen Wärmeerzeuger vorgeschlagen mit einem Gehäuse 1, in dem die Resonatorkammer angeordnet sind 4 und Bremsdüsen 5 mit dem Hohlraum 9 verbunden, der Eingangs Düse 2, die Expansionsdüse 3, Strom 6 Verwirbler am Ausgang der Düse 2, die Dichtung 7 mit einer scharfen Kante und lassen Sie das Heißwasserkanal 8. Die Wärmequelle ist wie folgt. Die Flüssigkeit in den Standard-Eingabe Düse gepumpt 2 und durch die Expansionsdüse Diffusor 3 koaxiale Strahlen mit einer Geschwindigkeit von 30 bis 40 m / s zu kollidieren - in Jets Bremskammer 5. Die zentrale Streik bei einem Treffen der Strahlen tritt Wasserschlag, der einen Wellencharakter mit der maximalen Druckamplitude hat für die obige Ausströmgeschwindigkeit aus den Düsen gleich 300-450 kg / cm 2, die unter der Verdampfungstemperatur kavitiruemoy Flüssigkeit auf die Verringerung des statischen Drucks in dem Fluiddruck auf einen Wert Hochgeschwindigkeits Kollaps von Kavitationsblasen gebildet durch bietet. Kavitationserosion Wirkungen an der Düse installiert in dem Auslaßabschnitt zu beseitigen Verwirbler Vorspannen Kavitationsblasen fließen im axialen Bereich der Düse. |
In der Ebene der Interaktion von Strahlen in der Bremskammer kollidierende 5 ihre Brems und drehen in Richtung der Resonanzkammer 4. Die Flüssigkeit gelangt zweiten Stufe Kavitation der Resonanzkammer 4 durch den Ringspalt Verengung eintritt, die mit dem Hohlraumresonator 4 in Verbreitern des Spaltes 9. Resonance an der Grenzfläche verläuft 4-Kamera ist die dritte Stufe der Kavitation, wo dank der Strahlablenkung scharfe Kante Pads 7 einen selbstschwingenden Prozess entsteht, dessen Frequenz abgestimmt ist Eigenfrequenz des Resonators Änderungen im Durchmesser und Strahldruck auf Resonanz. Das erwärmte Fluid durch den Kanal 8 mit dem Verbraucher gegeben.
Das Gerät ist leicht, kompakt und einfach Design, das Fehlen von beweglichen Teilen.
FORDERUNGEN
Hydrodynamischer Wärmeerzeuger mit einem Gehäuse, Einlaufdüse, einem Auslaß des erwärmten Fluids umfasst, wobei die Bremskammer Flüssigkeitsstrahlen und eine Resonanzkammer zu der ringförmigen Öffnung verbunden sind, dadurch gekennzeichnet, dass es mit einem zusätzlichen Einlaufdüse und Diffusor Düsen am Ausgang der Eingangsdüsen installiert versehen ist, sind diese koaxial zu jeweils montiert andere ringförmige Öffnung als sich verjüngende und vorbei an der Grenzfläche mit der Resonanzkammer verlaufenden Schlitz und einen beheizten Flüssigkeitsauslass verbunden mit der Resonanzkammer ausgebildet.
Druckversion
Erscheinungsdatum 06.12.2006gg
