Erfindung
Russische Föderation Patent RU2269075

Cavitation Wirbelwärmeerzeuger

Name des Erfinders: Kochkin Sergey (RU); Atamanov Valeriy (RU)
Der Name des Patentinhabers: Atamanov Valeriy (RU); Kochkin Sergey (RU)
Adresse für die Korrespondenz :. 196.657, St. Petersburg, Kolpino, Fabrik usw., 58, kv.114, SP Solovyov
Startdatum des Patents: 2004.07.05

Cavitation Wirbel Wärme bezieht sich auf eine Leistung, und kann in flüssiger Heizungsanlagen für die Beheizung von Wohngebäuden und Industrieanlagen verwendet werden. Cavitation-vortex Wärmegenerator umfasst ein Gehäuse mit Einlass- und Auslassdüsen, die einen Stator, der aus zwei ringförmigen perforierten Durchgangslöcher Scheiben und zwei Rotor installiert zwischen den Statorscheiben mit einem Abstand relativ zueinander und Statorscheiben installiert sind montiert auf unabhängigen Wellen mit unabhängigen unabhängige Antriebe und in entgegengesetzte Richtungen drehen. Jeder der Rotoren ist in einer gestuften Scheibe mit einem verdickten Mittelteil und Umfangsabschnitt des verfeinerten gebildet. Auf der Außenseite der Ebene des Mittelteils der Rotorscheibe radial gerichtete Schaufeln montiert, geschlossene Ringplatte, Ausbilden einer Wirbelpumpe. Der Außendurchmesser gleich dem Durchmesser der ringförmigen Platte verdickten Mittelteil des Rotors und der Innendurchmesser ist größer als der Durchmesser der Antriebswelle eines Pumpeneinlasses Tür-Verwirbler gebildet wird. Die ringförmigen Statorscheiben sind in dem Gehäuse koaxial zu den zentralen Abschnitten der Vorsprünge Rotorscheiben montiert. Einlässe angeordnet an gegenüberliegenden Seitenflächen des Gehäuses, Pumpeneinlassöffnungen Verwirbler und Ausgangsanschlüsse sind auf der Umfangsfläche des Gehäuses gegenüber den peripheren Teilen raffiniertem Rotoren Scheiben befindet. Eine solche Anordnung ermöglicht es dem Fluid aufgrund der Intensivierung des Erwärmungsprozesses die Heizeffizienz zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft ein Stromversorgungssystem und kann in flüssiger Heizsystem zum Beheizen Wohnhäusern und Industriegebäuden verwendet werden.

Zur Zeit, da die Wärmeerzeuger zunehmend Wärmepumpen eingesetzt. Bei Betrieb der Vorrichtungen Rückzyklus ausgeführt, d.h. Wärmeaufnahme tritt in der Umgebung mit anschließender Übertragung seines Körpers mit einer höheren Temperatur.

Bekannte Vorrichtungen von Wärmepumpen, die die Änderung der physikalischen und mechanischen Parameter der Umgebung verwendet werden , insbesondere der Druck und das Volumen in thermische Energie erzeugen.

Bekannte Rotationspumpe Wärmequelle wird durch RF Patent №2159901 (veröffentlicht am 27.11.2000) und die Pumpe Wärmequelle geschützt ist durch RF Patent geschützt №2160417 (veröffentlicht am 10.12.2000) ist , um einen Hohlkörper mit einer Saugdüse mit Fluidzufuhr erwärmt und die Abgabeleitung , um die erhitzte zum Abführen Fluid innerhalb des Gehäuses des Kreiselrotors in der Form eines Rades mit Löchern an der Peripherie angeordnet ist, und einem Stator mit Öffnungen koaxial mit dem Rotor angeordnet sind.

Bekannt Kavitation Wirbelwärmegeschützt Nachweis des Gebrauchsmusters RF №29127 (veröffentlicht am 27.04.2003), mit einem Gehäuse mit Anschlüssen für Einlass und Auslass der erwärmten Flüssigkeit erhitzte Flüssigkeit aufweist, einem Rotor innerhalb des Gehäuses angeordnet ist , gestaltet in Form von zwei koaxialen Durch Scheiben Löchern perforiert montiert mit einem Abstand zueinander auf die unabhängigen Wellen unabhängige Antriebe aufweisen und in entgegengesetzte Richtungen drehen. Für den Prototyp der beanspruchten Erfindung wird als Kavitation Wirbelwärmeerzeuger (RF Patentanmeldung №2002119773 / 06, 7 F 24 J 3/00) ausgewählt, mit einem Gehäuse Anschlüsse für Zu- und Abführung der erwärmten Flüssigkeit erhitzt Flüssigkeit, die im Inneren des Statorgehäuses angeordnet, hergestellt in als eine oder mehrere Ringscheiben mit durch~~POS=TRUNC perforiert, einen Rotor in zwei durch~~POS=TRUNC der Lochscheiben montiert mit Spiel zueinander auf die unabhängigen Wellen mit unabhängigen Antrieben und Drehen in entgegengesetzten Richtungen angeordnet sind.

Das versicherungstechnische Ergebnis in der Leistung , auf die die beanspruchte Erfindung ist es, die Effizienz der Heizung zu verbessern , aufgrund der Intensivierung des Erwärmungsprozesses.

Dieser technische Ergebnis wird dadurch erreicht, dass das Heizfluid durch die Strukturelemente Kavitation Wirbelwärme vorbei nacheinander in mehreren Bereichen der Flüssigkeit stattfindet: in zwei Pumpen Drallerzeugers in zwei Hohlräume zwischen Gitter Startern und Ringläuferstäbe in den Hohlraum zwischen den Rotorstäben.

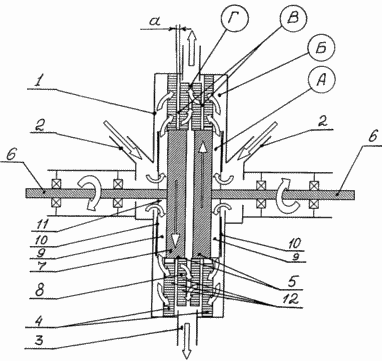

Die Zeichnung zeigt ein Diagramm der Kavitation-vortex Wärme.

Cavitation Wirbelwärmeerzeuger

Cavitation-vortex Wärmegenerator besteht aus einem Körper 1 mit Einlaß 2 und Auslaß 3 Düsen, die mit einem Stator eingebaut sind, die aus zwei ringförmigen perforierten Durchgangsbohrungen der Scheiben 4 und zwei koaxialen Rotor 5 mit einem Spalt relativ zwischen den Statorscheiben angeordnet zueinander und Statorscheiben montiert auf unabhängige Wellen 6 mit getrennten, unabhängigen Antrieben und in entgegengesetzte Richtungen drehen. Jeder Rotor 5 ist in einer gestuften Scheibe mit einem verdickten Mittelteil 7 und anspruchsvolle Umfangsabschnitt 8. Diese ringförmige Statorscheiben montiert in dem Gehäuse koaxial zu den zentralen Abschnitten der Vorsprünge 7 der Rotoren gebildet ist. Auf der Außenseite der Ebene des Mittelteils 7 der Rotorscheibe angebrachten radial gerichteten Schaufeln 9, geschlossene Ringplatte 10, eine Wirbelpumpe bildet. Wobei der Außendurchmesser der ringförmigen Platte 10 ist mit dem Durchmesser des verdickten Mittelabschnitt des Rotors gleich sind, und der Innendurchmesser größer ist als der Durchmesser der Antriebswelle aus, die Einlassöffnung 11 des Verwirblers Pumpe bildet. Zwei Einlässe befinden sich an den Seitenflächen des Körpers 1 gegenüber den Einlassöffnungen 11 Verwirbler Pumpe 3 und den Ausgangsanschlüssen angeordnet sind, auf der Umfangsfläche des Gehäuses 1 gegenüberliegenden Umfangs verdünnten Abschnitte 8 der Rotoren Platten.

Cavitation-Wirbel Wärmegenerator funktioniert wie folgt.

Die Flüssigkeit durch das Vakuum in der Pumpen-Verwirbler der Zufuhrdüse 2 durch die Einlassöffnungen 11 geschaffen, tritt in den mezhlopastnoe Raum (Zone A), in dem die Primärenergieanregung der Molekularstruktur der Flüssigkeit aufgrund des Auftretens von lokalen Regionen Zone der Kavitation und schnelle Umorientierung der Molekülstrukturen verwirbeln und als Folge der ersten Erwärmungsschritt.

Die Flüssigkeit tritt dann in den Hohlraum vor den Stäben (Perforation) des Stators Ringscheiben 4 (B-Zone), wo es einen Flüssigkeits Brems- und Überdruck. Hier wird die Molekularstruktur der Flüssigkeit dazu neigt, in den ursprünglichen Zustand zurückzukehren, was zur Freisetzung von Energie führt.

Statorringscheiben mit den Bohrungen der Rotorscheibe Perforation und in den Hohlraum zwischen den beweglichen Rotoren Scheiben und festen Statorringscheiben nächstes strömt die Flüssigkeit in die Kanäle 12 Rastern ringförmigen Statorscheiben durch die ein Pulsbetrieb mit einer Frequenz von Kanalöffnung auftritt, wenn passenden Löchern perforiert ( Zone B), wo es einen primären Wirbelfeld ist.

In diesen Hohlräumen befindet sich die nächste Phase, die molekularen Strukturen der Flüssigkeit wieder aufzubauen. Die Hohlräume in diesen flüssigen Wirbel haben eine Rotationsgeschwindigkeit um seine Achse von etwa 35.000 Umdrehungen pro Sekunde gebildet. Kavitation entsteht hier und trägt zur Freisetzung von Energie, die zum Erwärmen der Flüssigkeit verbraucht wird.

Nach Durchgang durch die offenen Kanäle der festen Gitter Statorringscheiben und bewegliche Roste in den Hohlraum zwischen den Rotoren in entgegengesetzte Richtungen in parallelen Ebenen Rotorstäbe (Zone D) dreht, wird die Flüssigkeit ausschließlich Rotationsbewegung ausgerichtet ist. Es gibt viele Formen "vortex Tornado Korde", in der die molekulare Struktur einer anderen Flüssigkeit als der strengen Orientierungsfaktoren "störender" ausgesetzt. Dieser pulsierende Druckänderung an der Öffnung der Kanalfrequenz Gitter Statorringscheiben entsprechen, sondern auch die Wechselwirkung der Grenzschicht "Tornado", wo es zu einer Kollision orientierte Molekülstrukturen ist. All dies führt zu der Freisetzung von großen Mengen an Energie in den Generator geleitet, um das Fluid zu erwärmen.

Gebildet hier "Tornadowirbel" Nach unserer Berechnung haben eine hohe Drehzahl - mehr als 70.000 Mal pro Sekunde. Als Ergebnis hier Zentrifugalkräfte auf der Achse "cord-Tornado" wirkende besteht ein Vakuum, das von Kavitationsblasen auf die Bildung führt, das heißt Kavitation, die mit einer Frequenz entsprechend der Frequenzkanal Schließen Statorringscheibe Arrays auftreten, d.h. Druck senkt. Der Kollaps von Kavitationsblasen nach Forschung Rayleigh durch Druck begleitet springt in den Grenzschichten von bis zu 10.000 Atmosphären und Temperaturen bis zu 5000 ° C. mit physikalischen und chemischen Änderungen wie molekulare Strukturen auftreten und Energieparameter von molekularen Wechselwirkungen in der Fluid Freisetzung großer Mengen an Energie zu verursachen.

"Cords Tornado" das gesamte Volumen zwischen den Rotorstäben besetzen. Das Ergebnis ist ein "Kavitation Wirbelfeld", die unter dem Einfluß von Fliehkräften an der äußeren Begrenzung der Rotoren Arrays eilen und dann mit dem Ausgang des Generatorröhre. Aufgrund der hohen Geschwindigkeit stattfindet in dem Generator und eine hohe Prozessfluidgeschwindigkeit "Wirbel Kavitationsfeldes" hat keinen Einfluss auf die Gestaltung der Generatorelemente.

Als ein Ergebnis der Exposition gegenüber hohen Fluid Kavitation verwirbelten Fluss hoher Druckpulsation verletzt Gleichgewicht (latent) Energiezustand der Moleküle des Flüssigkeits Wechselwirkung, die zur Freisetzung von großen Mengen an Energie führt.

FORDERUNGEN

Cavitation-vortex Wärmegenerator, mit einem Gehäuse mit Einlaß- und Auslaßdüsen aufweist, innerhalb des Gehäuses einen Ständer durch zwei gelochte Durchgangslöcher Ringscheibe Rotoren in Form von zwei koaxialen Scheiben montiert zueinander zwischen dem Stator mit einem Spiel relativ Scheiben auf unabhängigen montiert gemacht gebildet Wellen getrennte unabhängige Antriebe aufweisen und in entgegengesetzte Richtungen drehen, dadurch gekennzeichnet, daß jeder der Rotoren in einer gestuften Scheibe mit einem verdickten Mittelteil und verfeinerten Umfangsabschnitt auf der äußeren Ebene des Mittelteils der Rotorscheibe radial Schaufeln gebildet ist darauf gerichtet, montiert ist, geschlossen Ringplatte, eine Wirbelpumpe, ringförmige Statorscheiben in dem Gehäuse montiert ist koaxial zu den zentralen Abschnitten der Vorsprünge der Rotoren Scheiben Einlässe sind auf Seitenflächen des Gehäuses in dem Bereich der Eingangspumpöffnungen Verwirbler und Ausgangsanschlüsse, die Umfangsfläche des Gehäuses an entgegengesetzten peripheren Teilen raffiniertem Rotoren bilden.
