Erfindung
Russische Föderation Patent RU2251643
Waermegeneratoren für die Heizung der Wärmeträger
Name des Erfinders: Bichukov VA (RU)
Der Name des Patentinhabers: LLC "URAL-WEST Energoremont" (RU); Bichukov Vadim Antonowitsch (RU)
Korrespondenzanschrift: 614990, Perm, ul. Popova, 9, k.406, CSTI, Abteilung für geistiges Eigentum, und Prozesssicherheit
Startdatum des Patents: 2002.07.22
Die Erfindung wird zum Erwärmen des Kühlmittels bestimmt sind, und kann in Leistung verwendet werden. Der Wärmeerzeuger besteht aus einem Ofenboden Bildschirm als flache Spirale ausgebildet, ringförmigen oberen und unteren Verteilern, die Verteiler und vertikalen Heizflächen, einschließlich Konvektion, aus einer flachen Spirale. Alle Rohre der Heizflächen in den eingeleitet vertikalen Sammler. Die Erfindung sorgt für eine erhöhte Zuverlässigkeit und Effizienz.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft ein Stromversorgungssystem und können verwendet werden, insbesondere bei der Konstruktion von Heizkesseln alle Arten von Kraftstoff sowie für den Einsatz in dem Gehäuse, in der Landwirtschaft und der Industrie.
Eine Vorrichtung auf der AS 324.448 (publ. 23.12.1971 g) mit einem zylindrischen Gehäuse angeordnet parallel darin und Strahlungs- und konvektiven Wärmetrennwandoberfläche, wobei die Trennwand mit dem gleichen Radius wie das Gehäuse ausgebildet ist und montiert von der Längsachse des Dampferzeugers ausgeglichen werden, ein Konvektionsheizflächen sind in Form von flachen Spulen, die in parallel zur Längsachse des Dampferzeugers angeordnet sind.
Der Nachteil dieser Konstruktion ist die große Menge von Bearbeitungsbehälter, die die Herstellungstechnologie des Kessels erschwert.
Von diesem Nachteil, Kessel frei Wasserrohr bei AS 959 909 (publ. 17.09.82), die vertikal montiert ist , Rohre Wärmetauscher mit den oberen und unteren Verteilern, ist jeder Verteiler einer flachen Spirale.
Ein Nachteil dieses Heizkessels ist ein Low-Tech - dieser Aufbau, der Komplexität der Montage, Wartung, Reparatur, Ineffizienzen in Betrieb und Wartbarkeit und reduziert, da Radialrohrabschnitte Bildschirme an den Stellen ihrer Verbindung mit den Kollektoren sind in Reichweite voneinander, so dass es schwierig ist, sie zu öffnen.
Das nächste Analogon ist promotochny Kessel Patent 2057985 (publ. 10.04.1996) eine firebox umfasst, die Heizfläche eine horizontale flache röhrenförmige Spirale, spiralförmigen und vertikalen Spulen umfasst, und es wird weiter mit einem Economiser, ein Paket in Wendeln mit dem Drei hergestellt bereitgestellt vertikale Header, von denen einer ein Referenz und die Heizfläche in Form von drei waagerechten flachen rohrförmigen Spulen und drei senkrechte Spulen mit dem Economizer über ein Stützverteiler kommuniziert.
Ein Nachteil dieser Kessel ist ein Low-Tech diese Konstruktion, die Komplexität der Montage, Wartung, Reparatur, Ineffizienzen im Betrieb.
Die vorgeschlagene Erfindung löst das Problem der eine zuverlässige und effiziente Wärmeerzeuger zu schaffen, die Vereinfachung der Montage, Betrieb und Wartung.
Um das zu erreichen , sagte technische Ergebnis wird ein Wärmeerzeuger einen Ofen umfasst, um den Bildschirm, um die vertikalen Verteiler und die Heizfläche, einschließlich konvektiven aus einer flachen Spirale, die Enden der Rohre , die in der vertikalen Sammler bekam werden, es besteht aus einem unteren und einem oberen Ring Kollektor, der Schirm ist niedriger und ausgeführt als flache Spirale, und die Enden der Heizflächenrohre in die vertikale Kollektoren gewickelt.
Die Unterscheidungsmerkmale der vorgeschlagenen Konstruktion der oben am nächsten dazu sind dann hundert es ringförmigen oberen und unteren Sammelleitungen aufweist, wobei die unteren Bildschirm und wird als eine flache Spirale ausgebildet ist und die Enden der Heizflächenrohre Wunde in der vertikalen Sammler.
Dank dieser Eigenschaften erhöht die Effizienz und Zuverlässigkeit der Wärmequelle in der Arbeit von der Technologie der Herstellung von Heizkesseln zu vereinfachen, ihre Installation, Betrieb und Instandsetzung.
Die vorgeschlagene Wärmequelle ist in den Figuren 1 und 2 dargestellt.

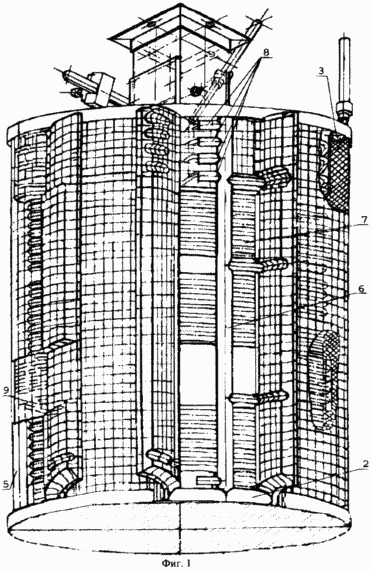

 Figur 1 zeigt eine allgemeine Ansicht des Wärmeerzeugers in der isometrischen Ansicht (frame bedingt zurückgezogen) |

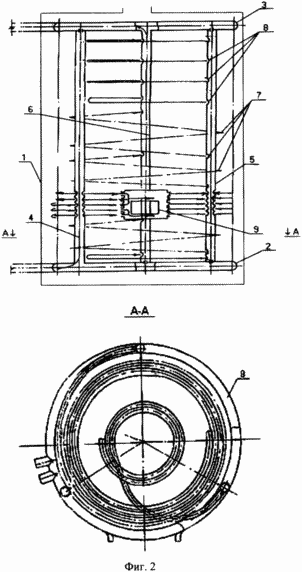

 2 schematisch die Rohreinheit |
Strukturell der Wärmeerzeuger einen Körper (1) aus einem unteren Ringsammler (2), einen oberen Ringsammler (3) und drei vertikale Kollektoren: Eingang (4), Zwischenprodukt (5) und Auslass (6). Die Heizflächen werden durchgeführt und werden aus den drei Arten von Elementen gezogen: Volumenspulen (7), flache Spiralen (archimedische Spirale) (8), von denen der untere Bildschirm und der Brennerzone (9), und alle Enden der Rohr Heizfläche Wunde in den vertikalen Kollektoren kombinieren der unteren und oberen Ring Sammler. Wenn diese Ansaugkrümmer (4) und promkollektor (5) von dem oberen Ring (3) getrennt und Unterlegscheiben 5 mm, und der Ausgangsverteiler (6) und promkollektor (5) aus dem unteren Ring (2) 10 Scheiben mm getrennt. Diese Abteilung bietet den allgemeinen Kreislauf-Prinzip (Bodenring - Eingang - promkollektor - aus dem oberen Ring) Entlüftung und Abgabe von Wasser aus dem Kessel.
Wärmeerzeuger arbeitet nach dem Prinzip des Kessels mit dem installierten Brenner in der Brennerzone firebox umschlossene Volumen Bildschirme der Spiralen (7) und einer Rauch des Überbaus mit der Freisetzung von Gasen in dem zentralen Teil davon.
Die Verbrennungsprodukte aus dem Ofen sind konvektive Strahl (Rauch) und übertragen Wärme an das Arbeitsmedium durch die Rohre zirkuliert. Wasser zugeführt Netzwerk in einen ringförmigen Verteiler gepumpt und durch den vertikalen Kollektor durch die Rohre der Brennerzone tritt in den Zwischenspeicher und dann aus dem Zwischenspeicher wird das Wasser auf 3 Volumen (7) verteilt und 5 flache Spirale (8), weiter erwärmte Wasser tritt durch den Auslass in dem oberen Ringsammler .
Durch die Vereinfachung der Konstruktion der Wärmeerzeuger vereinfacht Fertigungstechnik Kessel, dessen Montage, Wartung und Reparatur. Die erhöhte Heizfläche Wärmequelle, wodurch die Effizienz des Kühlmittels des Erhitzens verbessert Gewichts und Größeneigenschaften, wodurch erhöht die Zuverlässigkeit und den Wirkungsgrad des Wärmeerzeugers in Betrieb.
FORDERUNGEN
Wärmeerzeuger einen Ofen umfasst, um den Bildschirm, um die vertikalen Verteiler und die Heizfläche, konvektive einschließlich der flachen Spiralrohre, deren Enden aus aufgewickelt sind, um die vertikalen Verteiler, dadurch gekennzeichnet, dass sie umfasst einen unteren und einen oberen Ringsammler, der Schirm, desto geringer ist und wird in Form einer flachen Spirale, und die Enden der Heizflächenrohre Wunde in der vertikalen Sammler.
