Erfindung
Russische Föderation Patent RU2212597

Eine Erhöhung der Effizienz des KAVITATION-Wärmeerzeuger

Name des Erfinders: Britvin Leo
Der Name des Patentinhabers: Britvin Leo
Korrespondenzanschrift: 111673, Moskau, ul. Novokosinskaya, 13, Gebäude 1, kv.76, LN Britvina
Startdatum des Patents: 1999.05.19

Die Erfindung betrifft Verfahren zur Erzeugung von Wärmeenergie durch Kavitation in der Flüssigkeitsströmung. Die Erfindung besteht in der Tatsache, dass die Höhe des Drucks in der Schaltung am Einlass zur Pumpe für Betriebswert die Fluidtemperatur in der Schaltung und einer vorbestimmten Geometrie des Arbeitskanals des Wärmeerzeugers wird durch Wärmemaximum im Kavitation Wärmeerzeuger, wie beispielsweise die maximale Ableitung dq / dt festgelegt ist, wobei q - number Wärme für einen Wärmezähler, von der Wärmequelle entzogen, indem die minimale Eingangsdruck auf die Pumpengröße zu begrenzen, ist es bezkavitatsionnuyu Arbeit Desktop-Werte Flüssigkeitstemperatur in der Zirkulationsschaltung, und eine globale maximale Wärme regulieren die Temperatur in der Schaltung und der Eingangsdruck zu erreichen, in Pumpe bei einer vorbestimmten Strömungsrate durch den Wärmegenerator mit einem Heizkreislauf Perioden von dem Zeitpunkt der Pumpenbetrieb ausgewählt wird, wenn das Ein- und ausschalten des Wärmeerzeugers, beispielsweise, wenn es in das Erhitzen Betriebs

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Verfahren zur Erzeugung von Wärmeenergie durch Kavitation in der Flüssigkeitsströmung.

Verfahren zur thermischen Energiegewinnung, wobei in einem geschlossenen Kreislauf Fluidströmung durch die Zirkulationspumpe erzeugt Kavitation Strom und einem Wechseldruck auferlegt Einschränkungen auf dem Wert des statischen Drucks in dem Wärmegenerator vorbelegt unterworfen [1] - Prototyps.

Ein Nachteil des bekannten Verfahrens ist , dass es praktisch unmöglich , in einer Kavitationsgenerator mit komplexer Geometrie des Arbeitskanals im Voraus ist die Lage und die Kavitationszone in Abhängigkeit von der Vorlauftemperatur herrschenden in verschiedenen Abschnitten des Arbeitskanals, und Druck und in diesen Bereichen, insbesondere , wenn, um zu bestimmen , für Bedingungen erforderlich sind, um den Pegel der maximalen Heizleistung des Wärmeerzeugers arbeitet.

Der Zweck dieses Vorschlags - Effizienz Wärmeerzeuger Kavitation Typ, in einem geschlossenen Kreislauf betrieben wird , in dem der Strom von Fluid , das durch die Wärmequelle, die Pumpe eingestellt , während eine zuverlässige Betrieb der Pumpe zu gewährleisten (die am empfindlichsten auf die schädlichen Auswirkungen von Kavitation), und die Möglichkeit der thermischen Leistungspegel einstellen Wärmeerzeuger mit einem maximalen Anteil von Wärme für Wärmeerzeuger-Design verwendet.

Diese Aufgabe wird dadurch gelöst, daß die Größe eines Schaltungseingangsdruck zu der Pumpe für Betriebswert die Fluidtemperatur in der Schaltung und einem vorbestimmten Arbeitskanalgeometrie des Wärmeerzeugers wird durch Wärmemaximum im Kavitation Wärmeerzeuger, wie beispielsweise die maximale Ableitung dq / dt festgelegt ist , wobei q - heat (für Wärmezähler) zurückgezogen von der Wärmequelle, t - Zeit, den Mindestdruck am Pumpeneingang Grenzwert, sofern seine bezkavitatsionnuyu Arbeit für Ihre Werte Fluidtemperaturkreis.

Darüber hinaus ist das globale Maximum der Zirkulationskreislauf Wärme Wärmequelle mit einer vorbestimmten Strömungsrate durch die Kavitation Wärmeerzeugers zu erreichen, wie eine Arbeitstemperatur und der Höhe des Drucks am Pumpeneinlass gesteuert. Und der Energieverbrauch zum Bringen des Pumpenaggregats zu minimieren, ist es mit einer Abnahme der Betriebstemperatur der Zirkulation unterhalb der angegebenen Schleifen minimal akzeptable und ausgeschaltet, wenn die in der Schaltung maximale Betriebstemperatur kontinuierlich aufgenommen wird verändert, wenn die Pumpe in dem Kreisdruck Wert der Temperatur in dieser Schaltung ständig maximale Wärmeableitung mit Veränderungen in der Fluidtemperatur bereitstellt. Zur gleichen Zeit, um die Wärmequelle Wärme maximalen Stromverbrauch zu steuern, wird die Zirkulation durch die Wärmequelle gesteuert wird.

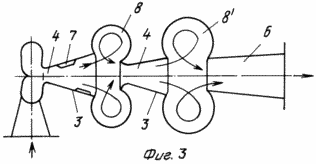

Die Zeichnung zeigt ein Beispiel der Realisierung des Verfahrens.

Eine Erhöhung der Effizienz des KAVITATION-Wärmeerzeuger

Eine Erhöhung der Effizienz des KAVITATION-Wärmeerzeuger Eine Erhöhung der Effizienz des KAVITATION-Wärmeerzeuger

Der Motor 1 treibt die Pumpe 2 Zuführen des Arbeitsfluids in dem Wärmeerzeuger 3, einem Kavitation Typ, dessen Ausgang durch den Wärmetauscher 4 und dessen gesteuerte Shuntregler Strömungsbegrenzer in Kommunikation mit dem Auslaß 5 der Pumpe 2, Hydraulikleitung, mit einer Fluiddruckquelle reguliert. In diesem Fall wird die Quelle als ein hydropneumatischer Akkumulator konfiguriert 6, wobei der Druck von dem Getriebe eingestellt ist 7. Der Wärmetauscher 4 des Sekundärkreises, extrahiert Wärme aus dem Wärmequellenkreislauf 3 umfasst einen Wärmezähler 8 Wärme und Differenzierungseinheit 9 ein Signal von der Größe der Wärmestromleistung erzeugt, verbunden ist Valid extreme Regler 10, und die mit Temperatursensoren 11 und 12 verbunden ist, den Druck des Primärkreislauf - der Zirkulationskreislauf 3 des Wärmeerzeugers.

Extreme Knopf 10 zu seinem Auslass in Kommunikation mit dem Druckregler 7 und einem Drosseldurchflussregler 5 und / oder 5 zur Einstellung und Stabilisierung der Temperatur in dem Zirkulationskreislauf, während bei der Ausführungsform mit dem Drehzahlregler 13, der Motor 1, Einwirken auf den Fluidstrom durch die mitgeteilt einen Wärmeerzeuger 3, und damit die Wärmekapazität.

Wärmeerzeuger mit einem Regler 10 kann in einer unterschiedlichen charakteristischen Betriebsarten arbeiten, gemeinsame, an die die Wirkung der Steuerung 10 durch die Menge der Druck am Pumpeneinlaß, durch die Getriebesteuereinheit 7 so, daß das Maximum der thermischen Energie von der Wärmequelle auf dem Minimalwert des Drucks von eingeschränktem Wert gezogen, die Schaltung mit einem bestehenden Wärmequellentemperatur des Arbeitsfluidpumpe bezkavitatsionny Modus 2 in Anwendungsfällen des Wärmeerzeugers Bereitstellung ist es zulässig, die Temperatur des Arbeitsfluids über einen weiten Bereich, beispielsweise zu ändern, Relaissteuerung, Heizmediums, die Steuereinrichtung 10 als Wärmequellentemperatur wirken kann, und bei einem gegebenen Fluidströmung zu dem Druck am Pumpeneinlaß und globalen maximalen Wärmefreisetzungs erreichen durch die Wärmequelle wird durch den Leistungsregler 13 (Frequenz) des Motors 1 bestimmt.

In Abwesenheit der Frequenzregler 13 (bei einer stabilisierten Strömungsgeschwindigkeit durch die Wärmequelle) die minimale Aufwärmzeit des Sekundärkreislaufs, beispielsweise ein Wärmetauscher 4 (Durchführung und Wärmespeicherfunktion), von der Mindesttemperatur auf die maximal zulässige, durchgeführt Regler 10 aufgrund der Auswirkungen auf die Regler 5, 5 oder 7, dass ermöglicht es Ihnen, das globale Maximum Wärme von der Wärmequelle während der Erwärmung des Sekundärkreislaufs zu erreichen.

Im Fall einer Exposition gegenüber den Anforderungen des Reglers 10, der Temperaturstabilisierung bei einem gegebenen Wert der variablen Energieentlüftungs Wärmefluß global maximale Energie in erster Linie auf den Regler erreicht 7, durch den Aufprall auf die Strömungsregulatoren gefolgt 5 und 13 Frequenzen, wenn die Möglichkeit, die Wärmeabgabe durch den vorherigen Controller zunehmender erschöpft sind.

Beschrieben Steuerverfahren kann die technische Umsetzung von Kavitation Wärmeerzeuger mit komplizierten Strömungsmuster erheblich vereinfachen, die mit Temperaturschwankungen und Leistungsphasen variiert und damit ihre technische und wirtschaftliche Effizienz zu maximieren.

QUELLEN VON INFORMATIONEN

  1. RF-Patent 2054604, Kl. F 24 J 3/00.

FORDERUNGEN

  1. Verfahren zur Erhöhung der Effizienz des Wärmeerzeugers Kavitation Typ zunimmt, in einem geschlossenen Kreislauf arbeitet, wobei die Flüssigkeitszirkulationsströmung durch den Generator Kavitation Wärme eingestellt Pumpe vorbei, dadurch gekennzeichnet, dass der Wert des Drucks in dem Kreislauf zu dem Pumpeneinlaß für den aktuellen Betriebspunkt Temperatur der Flüssigkeit in dem Kreislauf und eine vorbestimmte die Geometrie des Arbeitskanals des Wärmeerzeugers ist mit dem Maximum der Ableitung dq / dt festgelegt, wobei q - die Wärmemenge für den Wärmezähler, Abgas von der Wärmequelle, den Mindestdruck am Pumpeneingang Grenzwert, für Ihre Werte Flüssigkeitstemperatur-Kreislauf seine bezkavitatsionnuyu Arbeit bereitstellt.

  2. Verfahren nach Anspruch. 1, dadurch gekennzeichnet, daß die Schaltung, wenn die Betriebstemperatur und die Menge der Druck am Pumpeneinlaß, bis das globale Maximum des Wärmezirkulationsschleife artige Kavitation Wärmeerzeugers bei einer gegebenen Strömung durch die Kavitation Wärmeerzeugers gesteuert wird.

  3. Verfahren nach Anspruch. 1, dadurch gekennzeichnet, dass die Pumpeneinheit bei Verringerung der Schaltungsbetriebstemperatur unter einen vorgegebenen Mindest sind erlaubt und abgeschnitten, wenn eine Schaltung die maximale Betriebstemperatur erreicht verändert sich kontinuierlich, wenn der Pumpendruck in der Kreislauftemperatur, die Bereitstellung maximale Wärmeableitung zu der aktuellen Zeit von der Pumpe erhalten.

  4. Verfahren nach einem der Ansprüche. 1-3, dadurch gekennzeichnet, dass die eingestellte thermische Leistung des Wärmeerzeugers durch die Zirkulationsströmungsrate in den Wärmeerzeuger Regelschaltung direkt an der Förderpumpe wirkt.
