Russische Föderation Patent RU2253047

Verfahren zur Umwandlung von elektrischer Energie in Wärme
Der Auswerfer-VORTEX INSTALLATION

Name des Erfinders: Mamaev Alexander (RU)
Der Name des Patentinhabers: Mamaev Alexander (RU)
Korrespondenzanschrift: 109652, Moskau, ul. Lublin, 171, kv.54, AN Mamaev
Startdatum des Patents: 2002.12.04

Die Erfindung betrifft Technik zum Heizen und für die Beheizung von Gebäuden und die Warmwasserbereitung in Wohnungs- und Kommunalwirtschaft, Landwirtschaft und Verkehr eingesetzt werden. Von elektroparogeneratory Dampf in die Düsenvorrichtung Düse zugeführt, die aus dem kalten Flüssigkeitsstrom erzeugt Mischen und eine Zweiphasenströmung Beschleunigung auf Überschallgeschwindigkeit bilden. Am Ausgang der Mischkammer ist mit der Bildung von Zweiphasenströmung in dem Drucksprung es mit dem Fluss der Übersetzung nach dem Sprung in den Wasserstrom abgebremst. Als nächstes wird die Strömung getrennt wird ein Teil des Flusses zu dem Wärmetauscher des Wirbelrohres gerichtet ist, es erwärmt und dann für die Fertigstellung in elektroparogeneratory gesendet. Der andere Teil wird in die Düseneinheit gesendet werden, wo die Strömung auf Überschallgeschwindigkeit zu beschleunigen, eine Zweiphasenströmung zu bilden, weiter den Fluss von Flüssigkeitsübertragung in gesättigtem Mikrobläschens Komponente zu behindern. Ausgabedüseneinheit ist mit dem Eingang des Drall verbunden ist, die eine Wirbelströmung des Wirbelströmung bilden, wird in das Wirbelrohr geleitet, der Wärme organisiert und Strömungstrennung an der heißeren und kälteren Komponente. Weitere Strömung des Wirbelrohres wird in den Einbautauscher zugeführt Wärme an die zweite Schaltung zu übertragen und dann die gekühlte Flüssigstrom wird an den Eingang des Ejektors zugeführt. Das technische Ergebnis - die Effizienz der Anlage zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Heizungstechnik, in denen es möglich war , den Prozess des Erwärmens des zirkulierenden Fluids zu organisieren.

Bekannter Weise elektrische Energie in thermische Energie in die Wirbelwärmeerzeuger zu konvertieren, umfassend Wasser aus der Kreiselpumpe durch das Injektionsrohr in den Beschleuniger liefert, die mit einer zylindrischen Wirbelrohr in Form eines Drallkörpers ist, wo die Wärme aus dem Wasser, ist das andere Ende des Wirbelrohres , eine Bremsvorrichtung angebracht ist , und Nachlieferung des Wassers zurück zum Pumpeneinlass, der andere Teil des Wasserheizsystem mit einer weiteren Rückkehr an den Eingang der Pumpe (Patent №2045715, IPC F 25 V 29/00).

Der Nachteil dieser Erfindung ist die Gegenwart einer Quelle mechanischer Energie einer Kreiselpumpe , die einen niedrigen Umwandlungswirkungsgrad von elektrischer Energie in mechanische hat - 0,6-0,65, die erheblich den Wirkungsgrad der Anlage verringert.

In der Nähe von dem beschriebenen Verfahren der Ausstoßwärmeerzeugungsanlage den Betrieb des erwärmten Wärmeträger umfassend das Zuführen - der Dampf und die gekühlte Flüssigkeitsstrom zu dem Eingang des Strahlvorrichtung, wo sie eine Zweiphasenströmung zu bilden, das Mischen und den Strom auf eine Überschallgeschwindigkeit mit der Bildung eines Strömungsstoßwelle mit Heizung dispergieren es Flüssigkeit durch Zufuhr der Flüssigkeit in den Kessel, Zuführen des anderen Teils der Strömung in dem Wärmeerzeugungs anschließend mit Dispersionsgitter darin zu der Geschwindigkeit fließen, an dem der Druck auf einen Druck von gesättigtem Dampf und zur Bildung von zwei~~POS=TRUNC fällt, einen Drucksprung bildet, der erwärmt wird, Flüssigkeit. Dann wird die zu der wärmeerzeugenden Einheit Strom gespeist und dann zum Eingang des Strahlvorrichtung (Patent №2127832, IPC F 04 P 5/54).

Der Nachteil dieser technischen Lösung besteht darin , dass sie nicht in vollem Umfang die kinetische und interne Energiefluss, Strom fließt von der wärmeerzeugenden Gerät auf teplopotreblyayuschee Gerät nutzen können , nicht vollständig den Hitzekollaps von mikroskopisch kleinen Dampfblasen zu entfernen.

Das technische Ergebnis der Erfindung ist es, die Effizienz des Verfahrens zu verbessern , indem sie eine optimale Prozesswärme und die Wärmeerzeugung, die zu einer erhöhten Effizienz führt.

Bei einem bekannten Verfahren der Umwandlung von elektrischer Energie in thermische Energie in dem Ejektor-Wirbelvorrichtung , in der in dem Ejektor erzeugen heißen Kühlmittelmischungs - Dampf und gekühlten Flüssigkeitsstrom ein Zweiphasenstrom zu bilden , und an die Überschallregime unter Bildung eines Druckstoßes Strömungs übertragen und Wärme freisetzen darin ist, Strom Umwandlung in Flüssigkeit, dann ein Teil des erhitzten flüssigen Strom geschickt, einen Druckabfall zu elektroparogeneratory und ein anderer Teil in die Düseneinheit, wo der Strom in einen zwei~~POS=TRUNC umgewandelt wird, Beschleunigung auf Überschallgeschwindigkeit, zu organisieren und in einen Flüssigkeitsstrom, gefüllte Mikroblasen Paar mit einem zusätzlichen Strom von Erwärmungs umgewandelt während neu ist ferner, dass in den Wirbel daraus Fluidstrom gesättigt Mikrobläschens Komponente zu einem Verwirbler zugeführt Rohr zugeführt wird, wo das Zusammenfallen des Bläschens mit der Wärmeenergieabgabe, wird dann aus dem Wirbelrohr zu einem Wärmetauscher zugeführt wird, umfassend das Bereitstellen Wärmeabfuhr und die Übertragung an den Verbraucher, während ein anderer Teil der zugeführten Strömung zu dem Ejektor des Wirbelrohr-Wärmetauscher, in dem von einem heißen Strom der äußeren Schichten der Wirbelströmung in dem Wirbelrohr erhitzen, dann das erwärmte Teilstrom zu einer Beschickungs elektroparogeneratory zugeführt wird.

Verfahren zur Umwandlung von elektrischer Energie in Wärme in der Auswerfer-VORTEX INSTALLATION

Ist wichtig, dass die Anwendung eines Ejektors als Pumpe für die Organisation der Wirbelströmung in dem Wirbelrohr und Erwärmen des Flüssigkeitsstroms der mechanische Antrieb eliminiert - die Zentrifugalpumpe, dass zum einen erhöhte Effizienz der Anlage, und hat zum anderen stark vereinfacht Struktur.

Wichtig ist die Tatsache, dass dieses Design ermöglicht nicht nur den Fluss des Zirkulations zu organisieren, sondern auch ein Strom zurück in elektroparogeneratory, zusätzliche Wärmeenergie in einem Wirbelrohr und damit freigegeben geben, um die Effizienz der gesamten Anlage zu erhöhen.

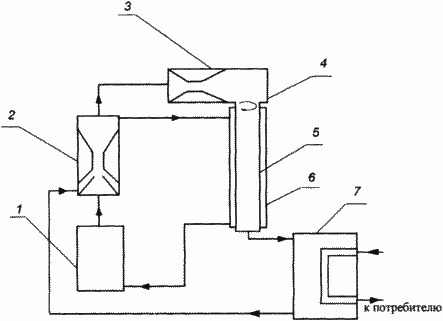

Kurze Beschreibung der beigefügten Zeichnung. Auswerfer-Wirbler für die Durchführung des Verfahrens umfasst elektroparogeneratory 1, die Auswerfer 2, die Düseneinheit 3, 4, Wirbel, Wirbelrohr 5, das Wärmetauschrohr 6, 7 Verbraucherwärmetauscher.

Elektroparogeneratory 1 seinen Ausgang mit dem Eingang des Ejektors 2 verbunden ist, der Auswerfer 2 ein Ausgang mit dem Eingang zu der Düseneinheit 3, Einheit der Austrittsdüse mit dem Eingang des Verwirblers 4 verbunden, die mit einem Wirbelrohr 5. Der Wirbelrohr seinen Ausgang mit dem Eingang des Wärmetauschers user 7 verbunden ist wird der Austauscher Ausgang mit dem Eingang des Ejektors verbunden 2. Ein weiterer Ausgang des Ejektors an den Eingang 2 mit dem Wärmeaustauschrohr 6, dessen Ausgang mit dem Dampferzeuger verbunden ist, angeschlossen ist 1. die Vorrichtung arbeitet wie folgt. Dampf aus elektroparogeneratory 1 tritt in die Ejektordüse 2, wo es mit dem gekühlten Flüssigkeitsstrom vermischt wird, dispergiert, um eine Zweiphasenmischung zu bilden. Zwei-Phasen-Strömung in eine Schallströmung umgewandelt, die einen Druckstoß mit Zweiphasenströmung Umwandlung in eine einphasige Flüssigkeit organisieren. Mit zunehmendem Druck wird die Flüssigkeit Restrukturierung, die zu dem Wärme führt. Weil der Auswerfer Teil 2 ist auf die Strömungsdüseneinheit 3 ​​gesendet, in dem Strom von Fluid zu einer Geschwindigkeit, bei der beschleunigt wird der Druck in diesem Strom von Aufbrausen dem Sättigungsdruck fällt, wird es in einem Zwei-Phasenübergang auf Überschallmodus umgewandelt. Der Überschallströmung erzeugt Drucksprung auf den Übergang von Zweiphasenströmung in einem Flüssigkeitsstrom, Mikroblasen- Komponente gefüllt. Die Form und die Abmessungen der Düse werden so gewählt, dass der Strömungs parogazosoderzhanie erhöhen. Der Sprung in den Strom weiter erwärmt wird. Als nächstes wird die Strömung in die Wirbel 4. Art der Geschwindigkeitsverteilung, Druck, In die Drallströmung gerichtet und Enthalpie bestimmt die Energieübertragung zwischen den Schichten Wirbelströmung thermische Trennung der wirbelnden. Der Prozess der Anpassung des Geschwindigkeitsfeldes mit einer Abnahme in der inneren Umfangsströmungsgeschwindigkeit beiträgt davon zu den äußeren Schichten mit hohen Werten der Umfangsgeschwindigkeit Rückzug der kinetischen Energie. Als Ergebnis dieser Wirkung sind die äußeren Schichten erhitzt und innen gekühlt. Zusätzlich in Übereinstimmung mit der Art der Druckverteilung in der Intensität des Wirbels Mikrobläschens Komponente collapse oberhalb einer Stelle höheren Drucks, d.h. in den äußeren Schichten. So wird in einem Wirbelrohr erzeugt ein Feld von Temperaturen. Ferner ist aus dem Wirbelrohr Strömung tritt in den Wärmetauscher 7, das die Entfernung von Wärme und ermöglicht es dem Verbraucher über den Sekundärkreis übertragen. Kühlmittel in dem Sekundärkreislauf kann Gas oder Flüssigkeit sein.

Ein anderer Teil der Strömung des Strahlvorrichtung 2 zu dem Wärmetauschrohr 6 zugeführt wird, erwärmt durch die heißen Wände der Wirbelrohre und höherem Druck und Temperatur wird in elektroparogeneratory 1 gerichtet aufzuladen.

Die vorgeschlagene Methode der Montagearbeiten können für Standheizung von verschiedenen Räumlichkeiten, Gebäuden verwendet werden, wo es keine Zentralheizung oder zu ersetzen zentralisiert, sondern auch für die heißen in- und industrielle Wasserversorgung.

FORDERUNGEN

Verfahren zur Umwandlung von elektrischer Energie in thermische Energie in dem Ejektor-Wirbelvorrichtung, in der in dem Ejektor erzeugen heißen Kühlmittelmischungs - Dampf und gekühlten Flüssigkeitsstrom ein Zweiphasenstrom zu bilden, und auf eine Überschallbehandlung übertragen in Strömungs Diskontinuität von Druck zu bilden, und geben sie Wärme-Umwandlungs die Strömung in der Flüssigkeit, so wird ein Teil des erhitzten flüssigen Strom zu elektroparogeneratory gesendet, und ein anderer Teil - in der Düsenvorrichtung, wobei der Strom in einer zwei~~POS=TRUNC umgewandelt wird, zu beschleunigen, einen Druckabfall auf Überschallgeschwindigkeit, zu organisieren und in einen Flüssigkeitsstrom, gefüllte Mikroblasen Paar mit einem zusätzlichen Strom von Heiz- umgewandelt wird, in welcher zugeführt wird, wobei ferner ein Drallkörper daraus Fluidstrom gesättigt Mikrobläschens Komponente zugeführt wird, in das Wirbelrohr eingespeist, wo das Zusammenfallen des Bläschens mit der Freisetzung von Wärmeenergie weiter von dem Wirbelrohr mit einem Wärmetauscher, um die Wärmeabfuhr zu gewährleisten und übertragen es Verbraucher, während ein anderer Teil des Ejektors Strömung zu dem Wärmetauscher des Wirbelrohres gerichtet ist, die durch den heißeren Strom Schichten der Wirbelströmung in dem Wirbelrohr erhitzt wird, dann das erwärmte Teilstrom wird zu einer Zuführungs elektroparogeneratory zugeführt.
