Erfindung
Russische Föderation Patent RU2288412

Heizleisten Geräte Zentralheizungen

Name des Erfinders: Dzeranov Teimuraz Wladimirowitsch (RU); Dzeranova Alla Taymurazovna (RU)
Der Name des Patentinhabers: Nordkaukasus Mining und Metallurgical Institute (Staatliche Technologische Universität) (NCIMM (STU) (RU)
Korrespondenzanschrift: 362021, Republik Nordossetien-Alania Vladikavkaz, ul. Nikolaeva, 44, NCIMM (GTU), Patentabteilung, TA Meshkova
Startdatum des Patents: 2005.06.14

Die Erfindung ist für den Einsatz in Beheizung, und zwar in den Zentralheizungsanlagen von Gebäuden und Strukturen mit horizontalen Rohr Dichtung. Fußleistenheizung für Zentralheizungen besteht aus einem Abschnitt gebildet durch einen rohrförmigen Wärmeübertragungselement für das Kühlmittel und die Rippen wird der Abschnitt mit der Vorderseite versehen ist, mit vertikalen Durchgangskanäle, die unteren und oberen Niedertemperatur Teams Bildschirme-Schaltungen und jeweils hintere Konvektion Schleifen mit Rippen und zavihriteljami, ein röhrenförmiges Element mit einem wärme radial angeordneten vertikalen Platte versehen ist, auf die die vordere untere und obere Konturen vorgefertigte Schirme und die hintere Konvektion Schlaufen demgemäß so Verwirbler innerhalb intersectional Verbindungen angeordnet sind, und wenn die externe Vorrichtung intersectional Verbindungen sind in Form von Dichtungen. Tubular teploobmenivayuschy Element mit Flossen, vorne, unten und oben Teams Bildschirme Konturen und hintere Konvektion Schaltungen verwenden eine doppelte Symmetrie in Bezug auf die horizontalen und vertikalen Ebenen und fixiert radial angeordneten vertikalen Platte und deren Kontaktflächen zwischen den vorderen Teams Bildschirme Schlüssen und hinteren Konvektion Konturen leitenden Kleber Mastix stark aufgetragen. Der Abschnitt ist aus Gusseisen, Stahl, Aluminium und Legierungen Konturen davon und vorgefertigte Bildschirme hergestellt - Zeichnung aus Aluminiumblech oder nicht-metallischen Material. Die Erfindung verbessert die Wärmeaustausch Intensivierung, die Gestaltung von Heizgeräten zu vereinfachen und die Effizienz der Herstellung und des Betriebs zu verbessern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Technik Heizung, insbesondere zu den zentralen Heizungsanlagen von Gebäuden mit einer horizontalen Verlegung der Rohrleitungen, insbesondere eine Türen-, Abschnitt für Abschnitt, und andere.

Bekannte Konvektoren Heizleiste bestehend aus einem Wärmeübertragungsrohre und Finnenkasten aus Stahlblech (siehe. Tutorial Gusev VM "Heizen und Lüften", Stroyizdat, Leningrad Zweig, publ. 1975 s.70-71, ris.7- 13).

Der Nachteil dieser Konstruktion ist ein Düsenkasten Technologie Rippen an dem Wärmerohr, das auf der Kontaktfläche der Wärmeübertragungsrohre und Finnenkasten Differenzwerte der Wärmeausdehnung des Wärmerohrs und Finnenkasten während des Betriebs des Heizgerätes die Bildung eines Luftfilms bewirkt, die die Wärmeübertragungsrippe Feld verringert , weil Air Film ist eine klassische Wärmeisolator.

Die nächstgelegene der beanspruchten Heizvorrichtung eine Heizvorrichtung für Zentralheizungen, bestehend aus Abschnitten, wärme gebildet Rohrelemente für das Kühlmittel und die Rippen (siehe. RF Patent №2092747, an der IGC 7 F 24 F 1/14, publ. 10.10 0,97 g).

Die Nachteile des Standes der Technik ist die Komplexität der Verbindungen der rohrförmigen Elemente miteinander verbunden sind durch Stifte, die Verwendung teurer feuerfesten Metallguss für Formen der rohrförmigen Elemente zu machen, die Komplexität der Herstellungstechniken.

Das Ziel der vorgeschlagenen technischen Lösung ist es, die Verbesserung von Wärmetransport zu erhöhen, vereinfacht das Design und Heizungen Fertigung und Betriebskosten.

Technische Lösung für das Problem wird durch die Tatsache erreicht , dass in einer Heizleisten Einheit der Zentralheizungsanlagen, bestehend aus einem Abschnitt von einem rohrförmigen Wärmeübertragungselement für das Kühlmittel und die Rippen der Erfindung Schnitt gemäß gebildet wird mit der Vorderseite vorgesehen ist , mit vertikalen Durchgangskanäle, die unteren und oberen Niedertemperatur Teams Bildschirme-Schaltungen und jeweils hintere Konvektion Schleifen mit Flossen und zavihriteljami und Rohrwärmeübertragungselement mit einer radial angeordneten vertikalen Platte, auf der festgelegt sind die vorderen oberen und unteren vorgefertigten Bildschirme Konturen und somit Rück Konvektion Schleifen innerhalb intersectional Verbindungen positioniert somit Wirbler vorgesehen ist, während ein externes Gerät intersectional Verbindungen werden als Pads ausgebildet sind.

Tubular teploobmenivayuschy Element mit Flossen, vorne, unten und oben Teams Bildschirme Konturen und hintere Konvektion Schaltungen verwenden eine doppelte Symmetrie in Bezug auf die horizontalen und vertikalen Ebenen und fixiert radial angeordneten vertikalen Platte und deren Kontaktflächen zwischen den vorderen Teams Bildschirme Schlüssen und hinteren Konvektion Konturen leitenden Kleber Mastix stark aufgetragen.

Der Abschnitt ist aus Gusseisen, Stahl, Aluminium und Legierungen Konturen davon und vorgefertigte Bildschirme hergestellt - Zeichnung aus Aluminiumblech oder nicht-metallischen Material.

Diese Anordnung wird die Intensivierung der Wärmeübertragung, die Verbesserung der Konstruktion von Heizvorrichtungen zu vereinfachen und die Effizienz der Herstellung und des Betriebs zu verbessern.

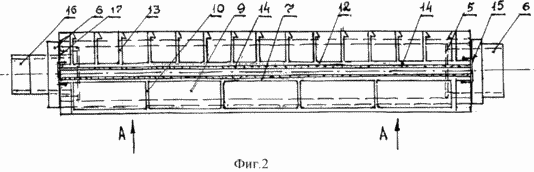

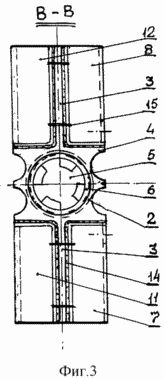

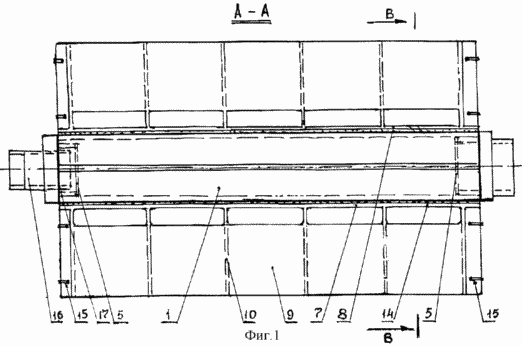

Das Wesen der Fußleistenheizung wird durch Zeichnungen veranschaulicht, in denen: 1 ist eine Vorderansicht von A-A in Figur 2 - eine Draufsicht, Figur 3 - einen Schnitt entlang B-B.

Heizleisten Geräte Zentralheizungen Heizleisten Geräte Zentralheizungen
Heizleisten Geräte Zentralheizungen

Fußleistenheizung besteht aus einem Abschnitt 1 eines Röhrenwärmeemittierenden Elements 2, 3 eine radial angeordneten vertikalen Platte verbindet, wobei die Rippen 4, Wirbler 5 Strom befindet sich innerhalb der intersectional Anschlüsse 6, modulare Displays, Schaltungen der vorderen Niedertemperatur unteren 7 und oberen 8 eine vertikale durch Kanäle 9 und Rippen bzw. 10 und die hinteren Konvektion Kreise 11, 12 mit Rippen 13 auf der Kontaktfläche zwischen den vorderen Niedertemperatur-Schaltungen, Teams Bildschirme - die unteren 7 und oberen 8, hinten konvektiven Kreise 11, 12 und eine radial vertikale Platte 3 angeordnet hoch angelegt wird leitend Kleb- und Dichtstoff 14, die vorgefertigten Bildschirme-Schaltungen auf einem radial angeordneten vertikalen Platte 3 befestigt federnde Klemmen 15.

Fußleistenheizung zur Verbindung mit einem Wärmeleiter hat 16 Düsen und die Dichtungen 17.

Vorrichtung arbeitet wie folgt

Wärmeübertragung von dem Kühlmittel an die Umgebung erfolgt rasch durch die rohrförmige Wärmeabgabeelement 2, in einem turbulenten Wirbel künstlich Modus zavihriteljami 5 intersectional Verbindungen 6 geschaffen, wodurch ein Abschnitt in der Zone mit hoher Wärmeverlust des Kühlmittels an der Wand des rohrförmigen Wärmeemissionselement 2.

5 Verwirbler in intersectional Verbindungen 6 montiert, die entlang der Länge des rohrförmigen Wärmeemissionselement 2 in dem Umfangsabschnitt erzeugt eine wirbelnde Drehbewegung, der laminare Strömungsschicht nahe der Wand des rohrförmigen Wärmeemissionselement 2, der Isolator ist, ein Festbett aus Kühlmittel stört. Dies erhöht die Wärmeübertragung zu der Wand und der Temperatur der Wand, die zwischen dem Kühlmittel und der Wand des rohrförmigen Wärmeabgabeelement 2 innen und außen zwischen den Vorderschlüssen vorfabriziert Schirme 7 und 8 und der hinteren konvektiven Schleifen 11, 12 die Wärmeübertragung verstärkt - mit der Umwelt.

Damit die Erhöhung der Wandtemperatur des rohrförmigen Wärmeabgabeelement 2, die äußere Oberflächenabschnitt Fußleistenheizung erstrecken ermöglicht.

Röhrenwärmeemissionselement 2, die Vorder Konturen vorgefertigte Schirme 7 und 8, bzw. hinteren konvektiven Schaltungen 11, 12 sind mit einem Doppelsymmetrie in Bezug auf die horizontalen und vertikalen Ebenen gebildet sind.

In den Abschnitten der strukturellen Integrität an den Kontaktflächen zwischen der radialen senkrechten Platte schaffen 3, die Front-Schaltungen vorgefertigte Schirme 7 und 8 und der hinteren konvektiven Schaltungen 11, 12 angelegt hoch Mastix leitenden Klebstoff 14 federnd und sie festen Klemmen 15.

Herstellung der Heizvorrichtung ist aus Gusseisen, Stahl, Aluminium, Legierungen, vorgefertigten Schirme Konturen des Zeichnungsblatt aus Aluminium oder nicht-metallischen Material hergestellt ist.

Mit der vorgeschlagenen Fußleistenheizung Zentralheizungsanlagen erlauben den Vergleich mit dem Prototyp die Intensivierung der Wärmeübertragung zu erhöhen, aufgrund der Ausdehnung der Außenfläche und eine Nenndichte zu erhöhen, vereinfachen Design, weniger Gewicht Flächeneinheit Wirtschaftsleistung von Heizungsanlagen zu verbessern.

FORDERUNGEN

1. Fußleistenheizung Zentralheizungsanlagen, bestehend aus einem Abschnitt von einem rohrförmigen Element aus wärmeKühlMittel gebildet ist, und Rippen, dadurch gekennzeichnet, dass der vordere Abschnitt mit vertikalen Durchtrittskanälen versehen ist, die untere und obere Niedertemperaturkreisläufe, Teams Bildschirme bzw. nach hinten konvektiven Schleifen mit Verrippung und zavihriteljami und Rohrwärmeübertragungselement mit einer radial angeordneten vertikalen Platte versehen, auf dem festgelegt sind die vorderen oberen und unteren Bildschirme vorgefertigte Konturen bzw. nach hinten Konvektion Schleifen so Wirbler innerhalb intersectional Verbindungen positioniert.

2. Fußleistenheizung nach Anspruch 1, dass das externe Gerät, dadurch gekennzeichnet, wenn Verwirbler intersectional Verbindungen in Form von Dichtungen sind.

3. Heizleisten Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß das rohrförmige Element teploobmenivayuschy mit Rippen, vorne, unten und oben Bildschirme vorfabriziert Konturen und hinteren Konvektion Schaltungen eine doppelte Symmetrie in Bezug auf die horizontalen und vertikalen Ebenen zu verwenden, und mit dem radial angeordneten vertikalen Platte befestigt ist, und auf seiner Kontaktflächen zwischen den vorderen und hinteren Teams Bildschirme Schlüssen konvektiven Schlaufen aufgebracht hochleitenden Klebe Mastix.

4. Heizleisten Vorrichtung nach einem der Ansprüche 1-3, dadurch gekennzeichnet, dass der Querschnitt aus Eisen besteht, Stahl, Aluminium und deren Legierungen, vorgefertigten Schirme Konturen des Zeichnungsblattes Aluminium oder nichtmetallisches Material.

Druckversion
Erscheinungsdatum 07.12.2006gg
