Russische Föderation Patent RU2267068

HEAT ZUM TROCKNEN verschiedener Materialien

Name des Erfinders: Payusov Michael A. (RU)
Der Name des Patentinhabers: Payusov Michael A. (RU)
Korrespondenzanschrift: 612140, Kirow, n Darovskoy Str ... Weihnachten, 3, M.Ya.Payusovu
Startdatum des Patents: 2001.03.26

Die Erfindung wird zur Herstellung des Trockenmittels bestimmt und kann in Leistung verwendet werden. Der Wärmeerzeuger umfaßt eine Brennkammer Brenngas und Lüfter motive iskrodozhigatel angeordnet in zwei geschlossene Kammern angeordnet in Serie entlang dem Rauchgas aus der Verbrennungskammer zu dem Gebläse für die Verbrennung. Die Brennkammer zur Verbrennung jeglicher Kraftstoff angepasst, iskrodozhigatel zu der Verbrennungskammer verbunden ist und die Gebläsedüsen und mit einer gasdurchlässigen Trennwand, auf der die Schicht aus Wärmespeicher backfill unter der dynamischen Wirkung der Gaswirbelschicht bildet, wobei die erste entlang der Gaskammer mit der Atmosphäre Rohr verbunden, in der montiert Tor. Die Erfindung ermöglicht die Verwendung eines Kraftstoffs in Vorbereitung auf die Trockenmaterialien in seiner Struktur Trocknen der Anwesenheit von Rauchgasen ermöglicht, die Herstellungskosten reduziert und die Verbesserung der Feuersicherheit

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energietechnik zu erwärmen, nämlich Generatoren zu erwärmen, und kann zur Wärmetrocknung von verschiedenen Materialien verwendet werden.

Bekannte Wärmeerzeuger, der mit flüssigem Brennstoff oder Gas läuft, bestehend aus zwei Blöcken: der Lüfter und Rauch. Die Brennereinheit weist eine Verbrennungskammer mit einem Wärmetauscher, Kraftstoff und elektrisches System. Zum Trocknen wird ein Gemisch aus Luft mit Rauchgasrückgewinnungswärmetauscher abgeschaltet und die Vorbereitung des Trockenmittels erfolgt durch direkten Kontakt - ". Brennereinheit TAU 0,75 Technische Beschreibung und Bedienungsanleitung" Heizen und das erwärmte Kühlmittel / cm Misch .. Slobodskoy, 1985, p. 9 /.

Der Nachteil dieser technischen Lösung ist das Vorhandensein von Funken in einem Trocknungsmittel, für einige Typen von Trocknern oder Trocknungsmaterial nicht erlaubt ist.

Der nächste in der Gesamtheit von Funktionen analog der beanspruchten Erfindung ist ein "Verfahren zur Herstellung des Trockenmittels und Vorrichtung zu dessen Durchführung", bestehend aus einer Brennkammer für Gase und iskrodozhigatel angeordnet in zwei geschlossene Kammern angeordnet in Serie entlang dem Rauchgas aus der Verbrennungskammer Kraftstoff Lüfter motive Verbrennen zum Ventilator und ist zwischen den Kammern katalytischer Düse und die Verbrennungskammer und der Düse verbunden und katalytischer angepasst zum Betrieb mit gasförmigem Kraftstoff / cm liegt. aS №1506221, 23 F 14/18, 1989.07.09, Seite 3 /.

Die Nachteile dieser technischen Lösung ist die Möglichkeit , nur gasförmigen Brennstoff zu benutzen, was seine Verwendung und der Verlust der Verwendung billigerer lokalen Kraftstoff beschränkt, wie beispielsweise Holzabfälle zum Trocknen Holz, die aus zusätzlichen Kosten entsorgt werden muss, sondern auch das Vorhandensein von ziemlich teuer katalytischer Rastern, die regelmäßig gereinigt werden müssen und regeneriert.

Das Ziel der Erfindung ist die Verwendung jeglicher Kraftstoff in allen Trocknern und einem getrockneten Materialien zu ermöglichen, um die Anwesenheit eines Trocknungsmittels ermöglicht, die Verbrennungsgase mit der größten Verwendung der Heizwert des Brennstoffes, Reduzierung der Kosten Wärmefertigungserzeugern durch herkömmliche Konstruktionsmaterialien verwendet, die Feuergefahr zu reduzieren , auch Wärmeerzeuger mit rekuperativen Wärmetauschern in Extremsituationen, wie Not-Bruchwand Medium trennt.

Das Ziel wird dadurch erreicht, daß die Wärmequelle eine Brennkammer zum Verbrennen von Brennstoff jede angepasst umfasst. Es kann auf der Oberfläche der Kammer bei jeder Temperaturbedingung von möglichen Temperaturunterschiede aus einem wärmebeständigen Stahl, und aus herkömmlichen Strukturmaterialien mit feuerfesten Steinen inneren futirovkoy gemacht werden, die nicht wärmebeständigen Stahl standhalten kann. Der Wärmeerzeuger umfaßt einen Ventilator und das Treibgas und iskrodozhigatel in zwei geschlossenen Kammern in Reihe mit dem Ventilator entlang dem Rauchgas aus der Verbrennungskammer angeordnet. Die Brennkammer für die Verbrennung von Kraftstoffsorten angepasst, aber iskrodozhigatel gegeben und die Blasdüsen verbunden ist und eine gasdurchlässige Trennwand, auf der die Schicht aus Wärmespeicher backfill Generator während des dynamischen Schlaggaswirbelschicht, wobei die erste entlang der Gaskammer mit der Atmosphäre Rohr verbunden ist, in dem montiert Tor. Die größte Zahl der Funken während der Arbeit des festen Brennstoffs tritt auf, wenn in den Brennraum und shurovke werfen. Um die Möglichkeit der Durchgang von großen Funken zu diesem Zeitpunkt durch den Wärmespeicher zwischen den Kammern iskrodozhigatelya installierten Ventil in die geschlossene Position auszuschließen Füllen wobei der erste Auslass mit Absperrschieber iskrodozhigatelya Rauchkammer ist die Brennkammerrohr. Um das Steuerventil zwischen den Kammern automatisieren iskrodozhigatelya toplivozagruzochnoy mit einer Tür der Verbrennungskammer in der offenen Stellung sbloshirovano wo das Ventil geschlossen ist.

Die Erfindung wird durch Zeichnungen veranschaulicht.

HEAT ZUM TROCKNEN verschiedener Materialien

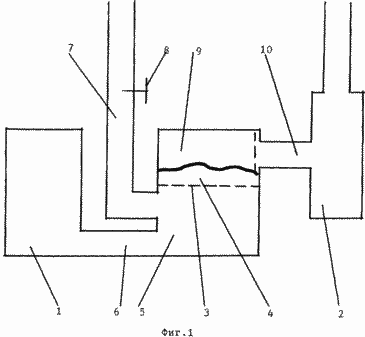

1 ist eine Wärmequelle für ein flüssiges oder gasförmigen Brennstoffes

HEAT ZUM TROCKNEN verschiedener Materialien

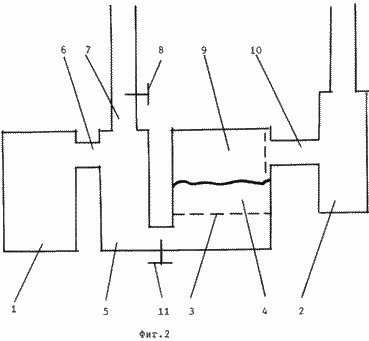

2 - für feste Brennstoffe

Die Wärmequelle umfaßt eine Verbrennungskammer 1, Fan 2, die zwischen iskrodozhigatel befindet. Es wird in zwei geschlossene Kammern gebildet, die 3 durch eine gasdurchlässige Trennwand miteinander verbunden sind, auf dem der Wärmespeicher 4 bildenden Gase unter dem Einfluß des dynamischen Wirbelschicht Verfüllung. Zuerst entlang der Gaskammer 5 ist an der Brennkammer 1 Düse 6 verbunden ist und mit der Atmosphäre - Rohr 7, auf dem die Gatter 8 und die zweite Kammer 9 mit dem Gebläse 10. Wenn zwei Rohrbetrieb auf festem Brennstoff zwischen den Kammern 5 und 9 installiert iskrodozhigatelya verbunden ist Ventil 11.

Die Wärmequelle ist wie folgt. Die Rauchgase aus der Verbrennungskammer 1 durch den Unterdruck durch das Gebläse 2 erzeugt aufeinanderfolgend die Kammer 5 iskrodozhigatelya durchlaufen, wo die Luft das Rohr 7 unter der Wirkung der gleichen Verdünnung tritt durch. Der Grad der Verdünnung der Rauchgase mit der Umgebungsluft, um eine gewünschte Temperatur eines Trocknungsmittels zu erreichen, wird mittels Gatter 8 gesteuert, die ständig erhöht auf der Düse 7. Bei dem Verfahren der Vermischung der Rauchgase mit atmosphärischer Luft Luftüberschußkoeffizienten und an einem Punkt angebracht ist, erreicht das Optimum für Funken Nachverbrennung und reduzierenden Gasen ( beispielsweise Kohlenstoff) Werte, die auf ihre beiträgt ausgebrannt. Nicht mit der Zeit hatte die Funken mit einer weiteren Verdünnung der Abgase zu verbrennen und die Verringerung der Lufttemperatur der Mischung abgekühlt wird, verhindert Brennen. Kälte meisten heißen Gasstrahlen und damit die Funken, Wärmespeicher und Befüllung fördert 4, die Abwärme aus einem heißen Gasstrahlen erfolgt, und gibt es an die kältere, wodurch die Temperatur des Trocknungsmittels auszurichten. Und da die dynamische Wirkung der Gase auf 4 füllt sie bildet eine Wirbelschicht, ist nicht nur die Gastemperaturniveaus, und nimmt Wärme aus den verbrannten Funken. Darüber hinaus gefräst die Füllpartikel in ständiger Bewegung und Kollisionen miteinander, Funken zu sein unverbrannter wobei letztere, wird nicht in der Lage durch das Wirbelbett hindurchgegangen ist, das Material zu entzünden getrocknet und ein Trockner bedeutet vernachlässigbare Menge an Wärme, die sie miteinander kommunizieren können. Die Rauchgase aus der Verbrennungskammer 1 in eine Kammer iskrodozhigatelya 5 durch die Leitung 6 und dem Trocknungsmittel aus der zweiten Kammer 9 durch die Leitung 10 iskrodozhigatelya tritt in den Fan 2, die sie dem Trockner liefert.

Die größte Anzahl von Funken bei der Festbrennstoff-Brennen gebildet wird, wenn in die Verbrennungskammer 1 und shurovke wirft. Um die Möglichkeit auszuschließen, Funken zu diesem Zeitpunkt durch Verfüllung akkumulierte Boden 4 vorbei groß und weiter zwischen den Trocknerkammern 5 und 9 iskrodozhigatelya gesetzt Riegel 11. Der Riegel 11 geschlossen wird vorher vor Teile der Kraftstoff in den Brennraum 1 oder shurovke zu werfen, während die Abgase durch die Füllung vorbei im Trockner 4 und weiter wird gestoppt und die Düse 7 ist an dieser Stelle Kamin Brennkammer 1, durch die Funken und mit den Rauchgasen gehen zusammen. Und die Vertiefung in der Brennkammer 1, fördert die Mitnahme von Funken im Kopf von ihm weg von der Lüfter reduziert wird. Für die automatische Steuerventil 11 ist mit einer Tür toplivozagruzochnoy Verbrennungskammer 1, in der offenen Position verriegelt, wenn das Ventil 11 geschlossen ist.

Die Erfindung erlaubt die Verwendung jeglicher Art von Brennstoff zum Trocknen von Materialien, die in Anwesenheit von Rauchgasen, wie beispielsweise Futtergetreide, Holz unter Verwendung des gesamten Heizwerts des Brennstoffs ermöglichen Trocknen, die erheblich den Verbrauch im Gegensatz reduziert der rekuperativen Wärmetauscher zu verwenden, in dem Wärme mit den Abgasen durch die Freisetzung verloren sie aus dem Wärmetauscher in die Atmosphäre. Sobald die Austrittsrauchgase aus der Verbrennungskammer mit Luft verdünnt, was zu einer Verringerung der Temperatur führt, - Anwendung von herkömmlichen Baustoffen, und es reduziert die Kosten für die Wärmequelle. hinter der Verbrennungskammer Verdünnung von Rauchgasen ermöglicht, dass Luft der Verbrennungsprozess in der Verbrennungskammer und der Kammer iskrodozhigatelya mit einem optimalen Verhältnis überschüssige Luft zuverlässige Verbrennung von Kraftstoff in der Verbrennungskammer und der Nachverbrennung in iskrodozhigatele sicherzustellen Gasen, wie Kohlenstoff und Funken, wodurch chemische unvollständige Verbrennung des Brennstoffes und zur Verbesserung der thermischen Reduktions der Wirkungsgrad des Wärmeerzeugers. Verbesserung der Brandsicherheit, auch im Vergleich mit den Wärmeerzeuger, ausgerüstet mit rekuperativen Wärmetauscher, in dem die Trennwand versehentliche Zerstörung des Mediums (Risse, Brennen Pads) sind oft die Ursache von Bränden in den Trockner, während die Wärmequelle ursprünglich in diesem Modus zu arbeiten vorschlug entworfen. Zur Verringerung der Brandgefahr und verhindern, dass die Folgen der Notbetrieb der bestehenden Wärmeerzeugern möglich ihre vorgeschlagene iskrodozhigatelem nachrüsten.

FORDERUNGEN

1. Der Wärmeerzeuger eine Brennkammer zum Verbrennen von Brenngas und Lüfter motive iskrodozhigatel hergestellt in der Form von zwei geschlossenen Kammern angeordnet in Serie entlang dem Rauchgas aus der Brennkammer zu dem Gebläse, dadurch gekennzeichnet, daß die Brennkammer geeignet ist jede Kraftstoff zur Verbrennung verbunden iskrodozhigatel mit einer Verbrennungskammer und Fächerdüsen und enthält eine gasdurchlässige Trennwand, die Gase unter dem Einfluß des dynamischen Wirbelschicht bildet, wobei die erste Kammer entlang der Gasleitung mit der Atmosphäre, auf der die Gate eine Wärmespeicherschicht Füllung ist.

2. Wärmeerzeuger nach Anspruch 1, dadurch gekennzeichnet zwischen den Dämpferkammern iskrodozhigatelya in der geschlossenen Stellung mit dem Schieberventil die Düsensatz iskrodozhigatelya erste Kammer eine Brennkammer Rauchrohr.

3. Wärmeerzeuger nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß das Steuerventil zwischen den Kammern iskrodozhigatelya toplivozagruzochnoy mit einer Tür der Brennkammer verriegelt.
